场景：
输入 ：400Vdc
输出 ：12V/8A
总功率：96W
想看看在低压大电流输出条件下，这个 LLC 工具给出的匝比和谐振参数是不是还比较靠谱。
MPS LLC设计工具：

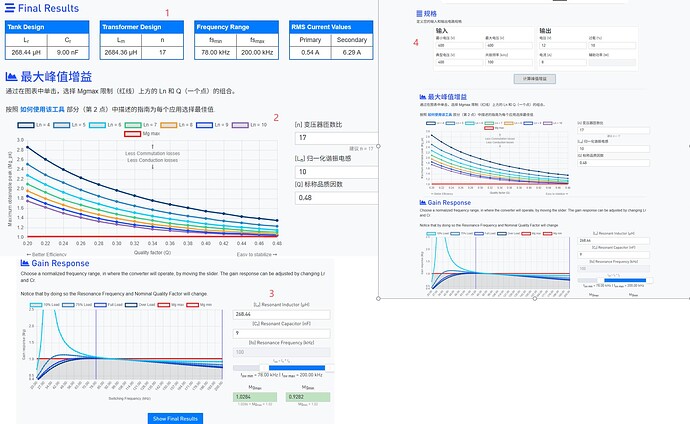

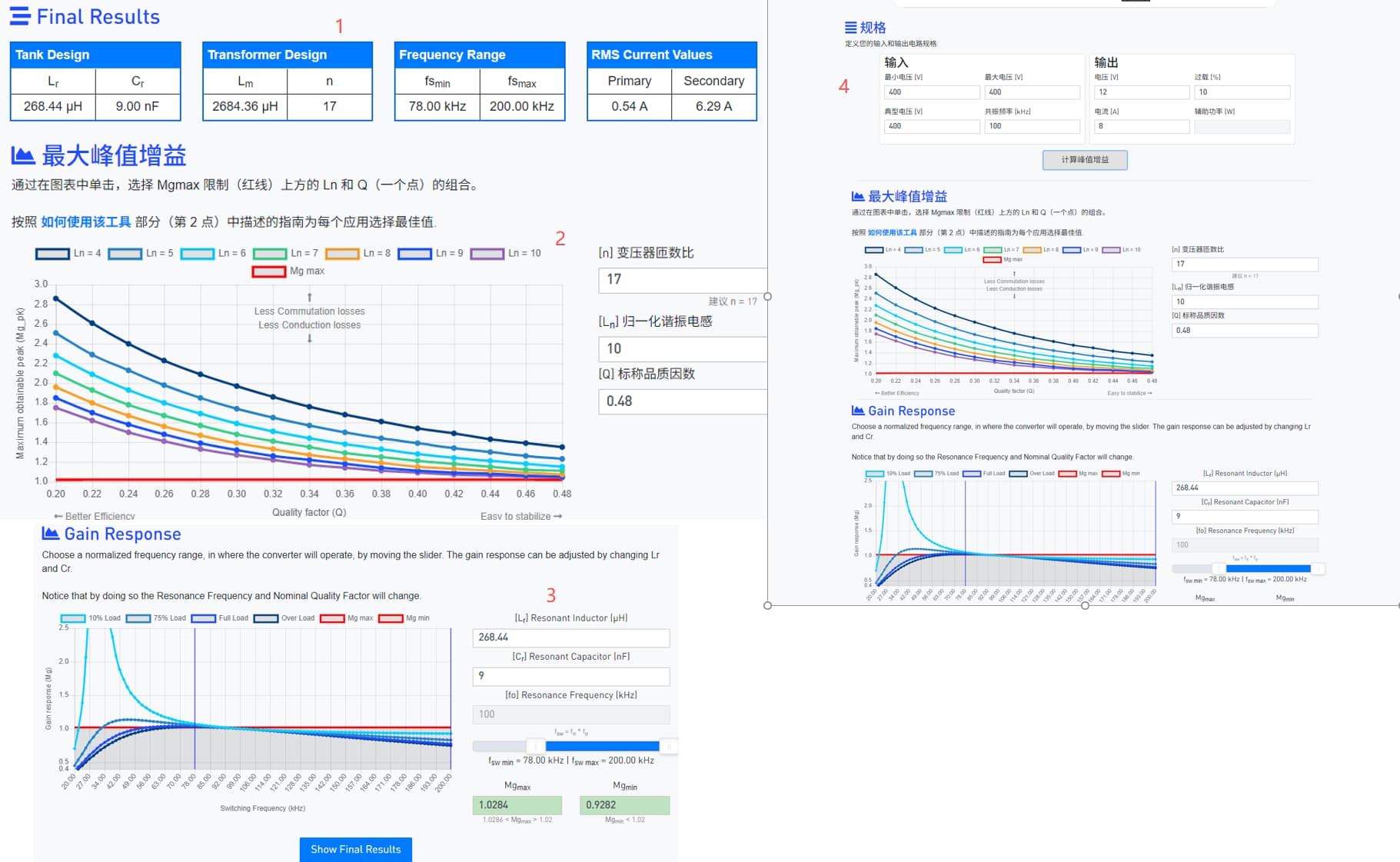

因为新人，帖子只能贴一张图，所以将所有的图放在一张图上了。
这个场景与常见的 21V/5A 一类应用相比，输出电压更低，副边电流更大，按经验来说会更吃变压器和整流侧，所以也更适合拿来看看这个工具到底是不是只会“算出来”，还是能给出一点有工程味道的结果。首先把输入输出规格先定下来。这里我没有按照 PFC 后级常见的 380V~410V 或者更宽范围去给，而是直接按固定母线来做，目的是先单独看 400Vdc -> 12V/8A 这个点本身。谐振频率先放在 100kHz，过载还是按 10% 预留，输入参数如下图1。
LLC 工具先算出的结果里，最直接的就是建议匝比 n = 17，这个数值一出来，其实就已经比较符合直觉了。因为 400V 母线去打 12V 输出，本来就会把变压器匝比往高了推。另一方面，这里输入电压是固定的，所以所需增益窗口也很窄，工具给出的 Mg_max 和 Mg_min 都在 1.02 附近，说明这个案例不是增益不够的问题，更多还是磁件和副边电流压力的问题。
接下来在峰值增益图里面选 Ln 和 Q。这个地方其实可选点不少，因为红线压得很低，很多组合都能过。我这里没有刻意去找特别极端的点，而是选了一个比较顺手、也比较容易继续往下看的组合（图2）：
Ln = 10Q = 0.48
再往下看 Gain Response，这组参数下工具给出的 Lr、Cr 和频率范围都能正常联动出来，滑块也可以正常选。这里我最后取到的工作范围大概是 78kHz ~ 200kHz，从图上看也能覆盖住要求的增益边界。图3
最后工具给出的结果如下（图4）：
Lr = 268.44uHCr = 9.00nFLm = 2684.36uHn = 17fsw = 78.00kHz ~ 200.00kHz- Primary RMS Current =
0.54A - Secondary RMS Current =
6.29A
整体看下来，觉着这个仿真结果还是比较有参考意义的。一方面，n = 17 说明这个工具确实反映出了低压输出场景的特点，变压器匝比会比较高，不是一个很轻松的设计。另一方面，副边 RMS 电流到了 6.29A，也能直接看出来整流侧和副边绕组不会太轻松。再加上 Cr 只有 9nF，Lm 已经到了 2.684mH 这个量级，也说明这个方案虽然能跑通，但磁件实现上不会像中等输出电压那样宽松。如果和 21V/5A 那种场景相比，我个人感觉这个 12V/8A 案例更能看出 LLC 工具在低压大电流条件下的设计取向。
总体而言LLC 工具给出的参数不算离谱，也确实把设计压力比较真实地反映到了匝比、副边电流和磁件参数上。
