【MPS LLC工具实测】380~420Vdc输入19V/4.7A笔记本适配器电源的LLC参数验证
该项目使用了 MPS LLC 在线设计工具，实现了 89W 笔记本适配器电源的 LLC 参数设计验证，主要功能为：完成变压器匝比、谐振腔参数计算及工作频率范围评估。
项目介绍
本次选择一个接近消费类笔记本适配器的固定输出场景，对 MPS LLC 在线工具做一次参数验证。
设计目标为 380~420Vdc 输入、19V/4.7A 输出，输出功率约 89.3W。这个场景比较典型，一方面参数容易理解，另一方面也比较适合观察工具在常见适配器输出条件下，对变压器匝比、谐振腔参数以及工作频率范围的处理是否合理。

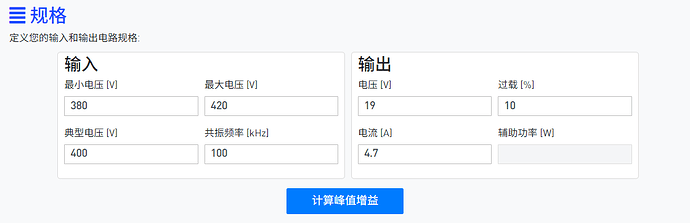

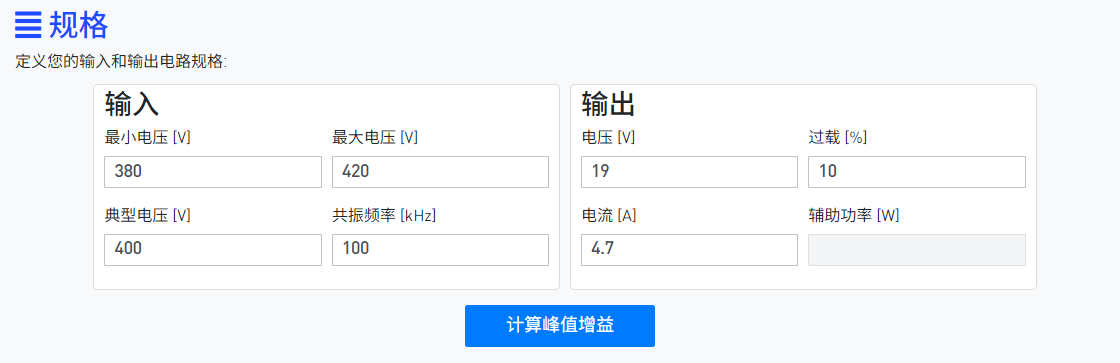

设计需求
| 参数 | 值 |
|---|---|
| 输入电压范围 | 380 ~ 420 Vdc |
| 典型输入电压 | 400 Vdc |
| 输出电压 | 19V |
| 输出电流 | 4.7A |
| 输出功率 | 89.3W |
| 过载能力 | 10% |
| 谐振频率 | 100kHz |
设计思路
LLC 谐振变换器在笔记本适配器应用中比较常见，主要优势是：
-
原边开关管可实现 ZVS，降低开关损耗
-
副边整流管可实现 ZCS，降低反向恢复损耗
-
效率较高，适合 50W~200W 功率段
本次设计采用前级 PFC+ 后级 LLC 的经典架构，LLC 部分工作在谐振频率附近，通过频率调制实现稳压。
方案框图
380~420Vdc → LLC 谐振腔 → 高频变压器 → 副边整流滤波 → 19V/4.7A 输出
↓ ↓
Lr+Cr+Lm 匝比 n=11
↓ ↓
fsw=63~103kHz 全波整流
参数配置
1. 峰值增益计算

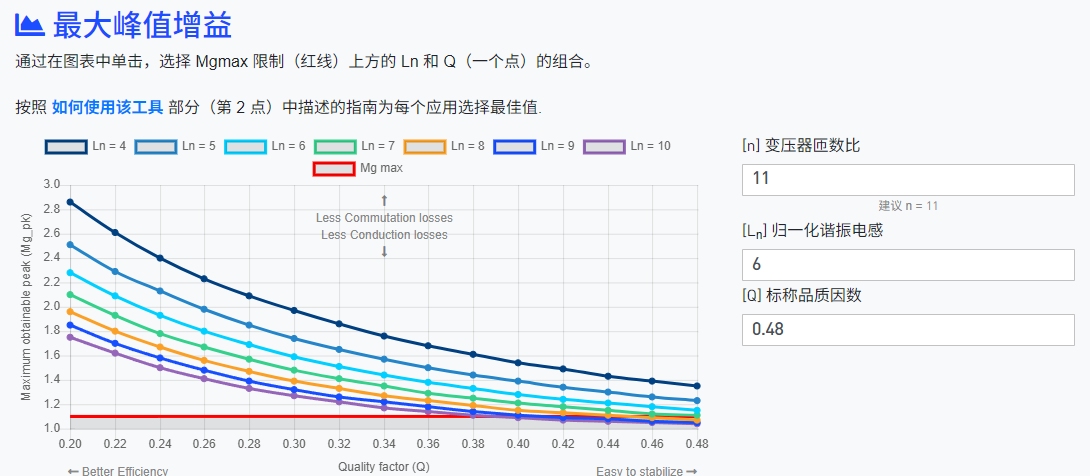

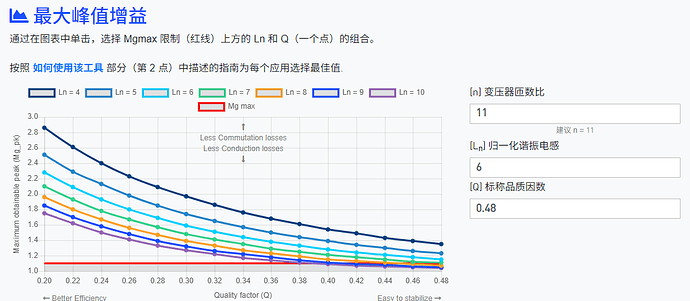

首先进行峰值增益计算。工具给出的建议匝比为 n = 11，同时得到：
| 参数 | 值 |
|---|---|
| Mgmax | 1.10 |
| Mgmin | 0.995 |
这个结果说明，在 380~420Vdc 的输入范围内，要保持 19V 固定输出，所需增益窗口已经比 24V 场景更高一些，设计上会更依赖谐振腔参数和频率窗口的配合。
【图1】
2. 谐振腔参数选择
在峰值增益图中，本次选取的参数组合为：
| 参数 | 值 | 说明 |
|---|---|---|
| Ln | 6 | 电感比 (Lm/Lr) |
| Q | 0.48 | 品质因数 |
对应工具给出的谐振参数为：
| 参数 | 值 |
|---|---|
| Lr | 302.90 μH |
| Cr | 8.00 nF |
| Lm | 1817.37 μH |
3. 频率窗口设定

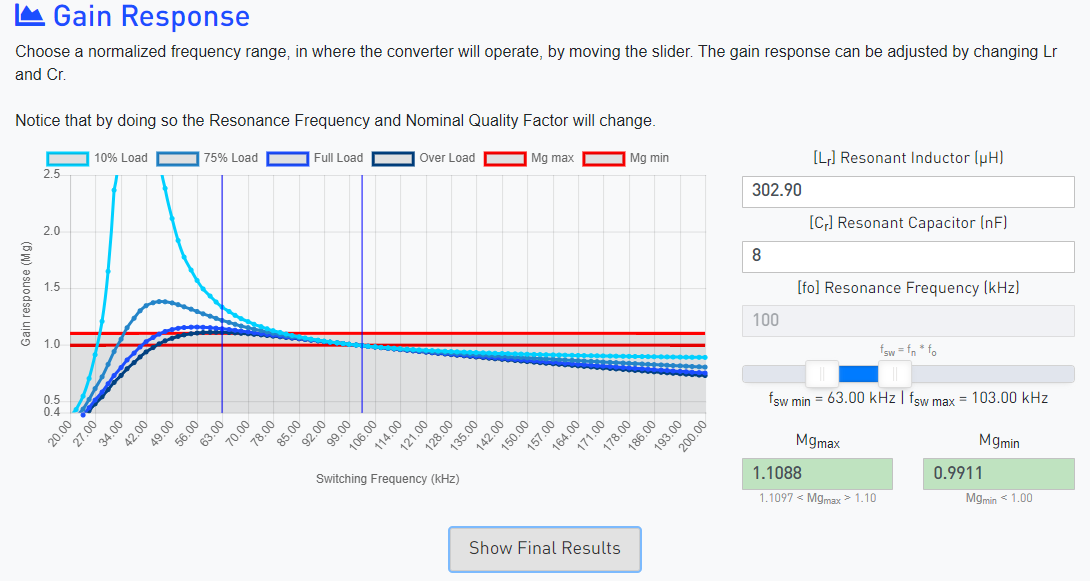

完成 Ln 和 Q 选择后，进入 Gain Response 步骤。这里对工作频率范围进行了调整，最终选定的窗口为：
| 参数 | 值 |
|---|---|
| fsw_min | 63.00 kHz |
| fsw_max | 103.00 kHz |
此时页面显示：
| 参数 | 值 |
|---|---|
| Mgmax | 1.1088 |
| Mgmin | 0.9911 |
可以看到，这组频率窗口已经能够覆盖输入变化带来的增益需求，同时工作范围没有拉得过宽，这一点对于适配器类电源来说是比较重要的。
【图2】
设计结果
1. 最终参数汇总

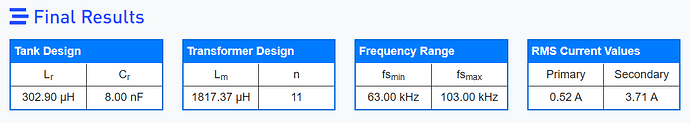

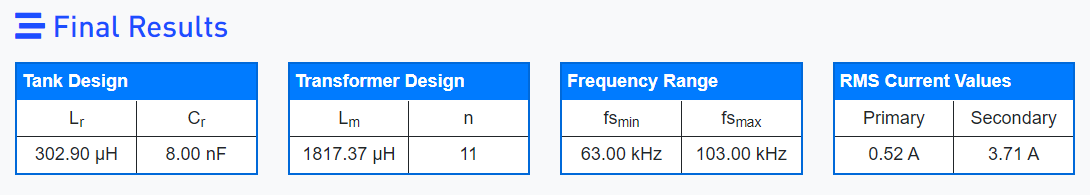

工具输出的最终结果如下：
| 参数 | 值 |
|---|---|
| 谐振电感 Lr | 302.90 μH |
| 谐振电容 Cr | 8.00 nF |
| 励磁电感 Lm | 1817.37 μH |
| 变压器匝比 n | 11 |
| 工作频率范围 | 63.00 ~ 103.00 kHz |
| 原边 RMS 电流 | 0.52 A |
| 副边 RMS 电流 | 3.71 A |
【图3】
2. 参数分析
-
匝比选择：n = 11 对于 19V 适配器输出而言是一个可以理解的数量级。
-
频率范围：63kHz ~ 103kHz 的工作频率范围相对集中，没有像某些边界设计那样拉到特别宽，这意味着：控制策略和磁件设计仍处在比较常规的区间内
-
Lr、Cr、Lm以及 RMS 电流结果来看，这组参数至少表现得像一套具备工程参考意义的 LLC 初始设计结果
总结与心得
如果把这个场景作为消费类固定输出适配器样例来看，MPS 这个 LLC 工具在处理输入范围、匝比推荐和谐振参数分配时，整体表现还是比较自然的，适合用于前期方案收敛和参数起算。
