【MPS反激设计工具实测】140W USB PD大功率充电器电源设计

仿真工具和GUI
1

一、项目背景

反激（Flyback）变换器作为AC/DC电源设计中最经典的拓扑之一，凭借电路简洁、成本低、天然电气隔离等优势，广泛应用于中小功率场合。随着USB PD快充技术的发展，大功率充电器需求日益增长，如何高效设计高压输入下的大功率反激变换器成为行业关注的焦点。

MPS（Monolithic Power Systems）推出的Flyback Design Tool是一款功能全面的在线设计工具，支持CCM/DCM两种工作模式，集成了系统参数设定、变压器设计、输出电容、RCD吸收、控制环路等完整设计流程，还能根据设计结果推荐合适的MPS芯片方案。本项目旨在通过该工具评估140W USB PD大功率充电器的设计可行性。

二、设计目标与技术指标

2.1 应用场景

本次设计针对140W USB Type-C PD 3.1大功率充电器的PFC后级反激变换器。

2.2 技术指标

项目 规格
输入电压 380V ~ 420V DC（PFC后级输出，典型400Vdc）
输出规格 28V / 5A（140W），单口输出
开关频率 70kHz
预估效率 92%

2.3 设计挑战

  • 高压大功率反激设计中的MOS管电压应力管理

  • 变压器磁芯饱和风险控制

  • 高功率密度下的散热问题

  • 副边大电流带来的铜损优化

三、设计流程与关键参数分析

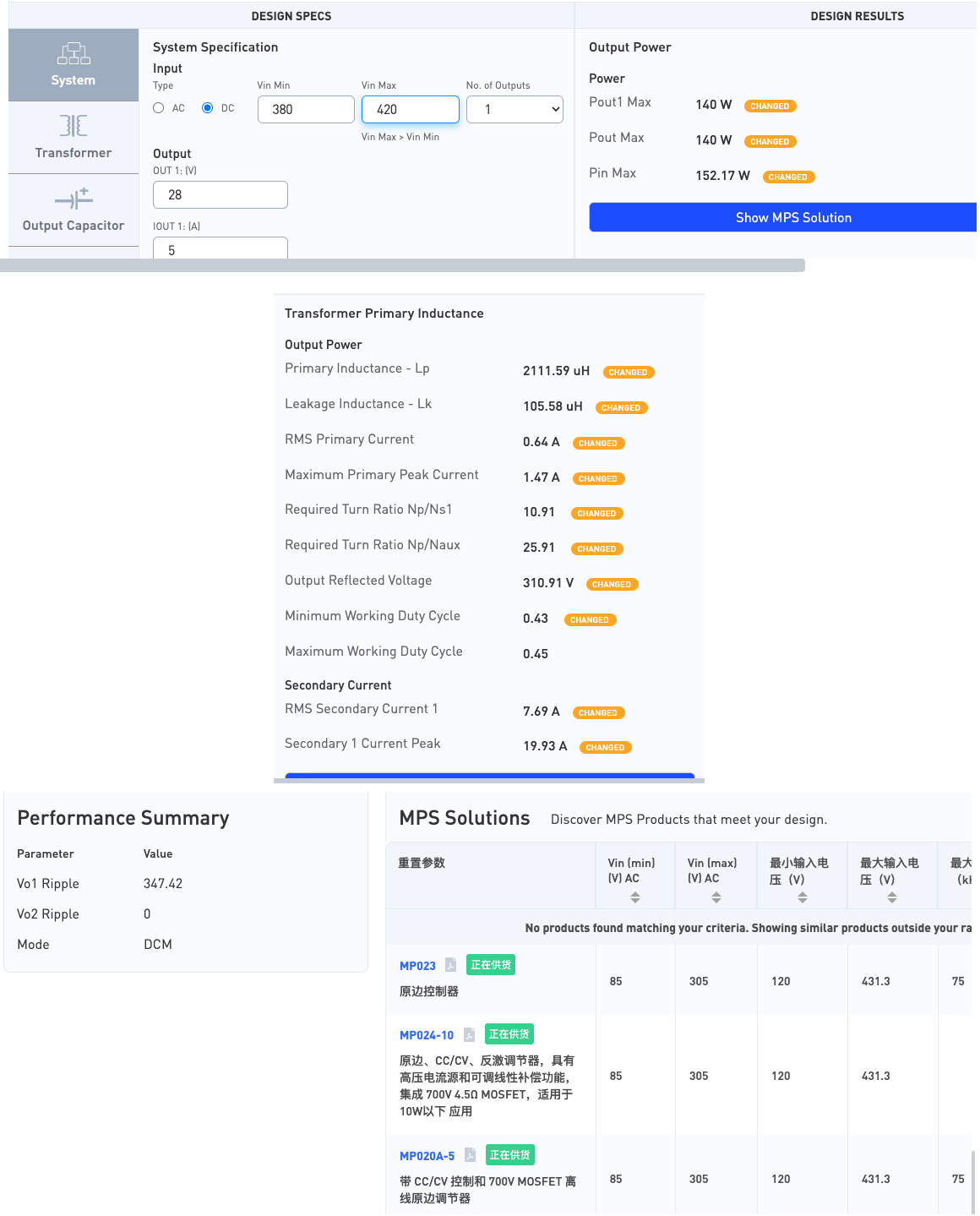

3.1 系统参数设定

在MPS Flyback Design Tool的System模块中配置基本参数：DC输入380~420V（PFC输出），单路输出28V/5A，开关频率70kHz，效率预估92%。

工具实时计算并显示关键功率参数：

  • 最大输出功率（Pout Max）：140W

  • 最大输入功率（Pin Max）：152.17W

3.2 变压器设计

在Transformer模块中，设定漏感系数5%、纹波因数0.65，工具自动计算出以下变压器参数：

参数 值 参数 值
初级电感 Lp 2111.59 μH 匝比 Np/Ns1 10.91
漏感 Lk 105.58 μH 原边RMS电流 0.64 A
原边峰值电流 1.47 A 副边RMS电流 7.69 A

设计分析：

  • 由于输入电压较高（400Vdc），原边电流较小（RMS仅0.64A）

  • 匝比高达10.91，导致副边峰值电流达19.93A

  • 漏感105.58μH可能导致较大的RCD吸收损耗

  • 变压器绕制需特别注意漏感控制和副边铜损优化

3.3 MPS芯片方案推荐

点击**“Show MPS Solution”**后，工具分析设计参数并显示：

  • 工作模式：DCM（ discontinous conduction mode）

  • 输出纹波：Vo1 Ripple = 347.42mV

工具推荐以下MPS产品作为参考方案：

产品型号 描述
MP023 原边控制器
MP024-10 原边CC/CV反激调节器，集成700V 4.5Ω MOSFET
MP020A-5 带CC/CV控制和700V MOSFET离线原边调节器

方案评估：由于140W功率超出工具推荐芯片的典型功率范围，工具提示"No products found matching your criteria"并显示了功率等级接近的参考产品。实际140W PD设计通常需要搭配外部高压MOS管和更大功率的控制方案。

all
all1160×1439 140 KB

四、设计验证与分析

4.1 关键参数验证

  • 电压应力：输入电压420V时，考虑匝比10.91，副边反射电压约为38.5V，加上输出电压28V，MOS管承受的电压应力约为486.5V，低于700V MOSFET的额定值。

  • 电流应力：原边峰值电流1.47A，副边峰值电流19.93A，需选择合适的MOSFET和整流二极管。

  • 热设计：副边大电流导致的铜损和开关损耗需要通过合理的散热设计来管理。

4.2 设计优化建议

  1. 变压器优化：采用多股漆包线并联绕制副边，减少铜损；优化绕组结构，降低漏感。

  2. 吸收电路：针对105.58μH的漏感，设计高效的RCD吸收电路，减少开关损耗。

  3. 散热设计：采用铝基板和合理的布局，确保功率器件的散热效果。

  4. 控制方案：选择支持更高功率的控制器，或采用外置MOSFET的方案。

五、总结与结论

5.1 工具评估

  • 优势：

  1. 支持DC高压输入模式，适用于PFC后级反激设计

  2. 实时参数联动，方便快速评估不同设计方案

  3. 集成完整的设计流程，从系统参数到芯片推荐

  • 局限性：

  1. 芯片推荐的功率覆盖范围有限，无法完全满足140W级别的设计需求

  2. 缺少散热评估和EMI预估功能，对于大功率设计支持不足

5.2 项目结论

通过MPS Flyback Design Tool的评估，140W USB PD充电器的反激拓扑设计在技术上是可行的，但需要针对大功率应用进行以下优化：

  1. 选择合适的外部高压MOS管和控制器方案

  2. 优化变压器设计，降低漏感和铜损

  3. 加强散热设计，确保系统可靠性

  4. 进行详细的EMI测试和整改

本项目验证了MPS Flyback Design Tool在大功率充电器设计中的参考价值，为实际产品开发提供了重要的参数依据和设计方向。
