一、项目背景
LLC谐振变换器凭借其天然的软开关特性（ZVS/ZCS），在中大功率电源应用中占据重要地位，能够显著降低开关损耗、提升系统效率和功率密度。为满足智能割草机等设备对高可靠性、高效率充电解决方案的需求，本项目采用MPS公司推出的LLC Design Tool进行谐振参数设计，以实现21V/5A的5串锂电池充电器方案。
二、项目目标
本项目旨在利用MPS LLC Design Tool，设计一款适用于5串锂电池智能割草机的充电器，具体技术指标如下：
-
输入电压：380V ~ 420V DC（PFC后级输出），典型值400V
-
输出规格：21V / 5A（对应5串锂电池充电截止电压）
-
谐振频率：100kHz
-
过载能力：10%
-
应用场景：智能割草机、电动工具充电器、恒压灯带驱动电源等
三、设计工具介绍
MPS LLC Design Tool是一款专业的在线设计工具，专为LLC谐振变换器参数设计而开发。该工具能够：
-
快速计算谐振腔核心参数（Lr、Cr、Lm）
-
确保变换器在准谐振范围内实现软开关
-
提供可视化图表辅助参数选择
-
支持参数实时调整与联动计算
-
自动生成完整的设计方案
四、设计流程
4.1 输入输出规格设定

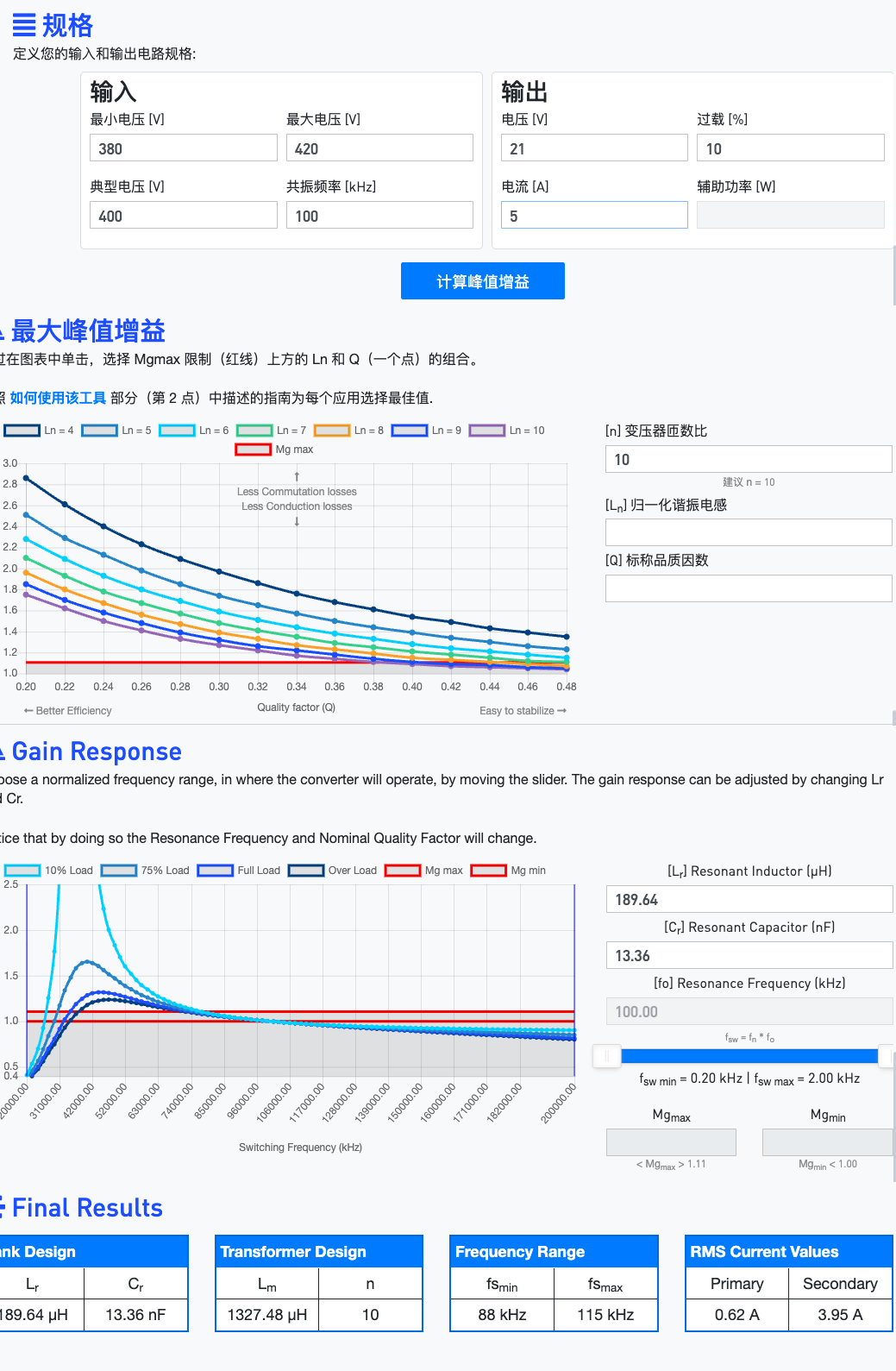

在工具的"规格"模块中输入以下参数：
| 输入参数 | 值 | 输出参数 | 值 |
|---|---|---|---|
| 最小电压 | 380V | 输出电压 | 21V |
| 最大电压 | 420V | 输出电流 | 5A |
| 典型电压 | 400V | 过载 | 10% |
| 共振频率 | 100kHz |
输入完成后，点击"计算峰值增益"按钮，进入下一步设计。
4.2 Ln和Q参数选择
工具自动生成最大峰值增益图表，展示不同Ln/Q组合下的增益特性。设计中需确保选点位于Mg_max限制线（红线）上方。
-
选定匝数比：n = 10
-
计算得到：Mg_max = 1.105，Mg_min = 1.0
-
综合考虑充电器恒流/恒压切换过程的稳定性，选择：Ln = 7，Q = 0.35
4.3 增益响应与谐振参数计算
选定Ln和Q参数后，工具自动计算谐振腔核心参数：
| 参数 | 值 | 参数 | 值 |
|---|---|---|---|
| 谐振电感 Lr | 189.64 μH | 励磁电感 Lm | 1327.48 μH |
| 谐振电容 Cr | 13.36 nF | 谐振频率 fo | 100 kHz |
增益响应图表验证了不同负载下的增益曲线，确保满足Mg_max > 1.1、Mg_min < 1.0的设计要求。
4.4 最终设计结果
点击"Show Final Results"按钮，工具汇总输出完整设计参数：
| Tank Design | Transformer | RMS电流 |
|---|---|---|
| Lr = 189.64 μH | Lm = 1327.48 μH | 原边 0.62 A |
| Cr = 13.36 nF | n = 10 | 副边 3.95 A |
设计结果显示，原边电流仅为0.62A，MOS管导通损耗极低；副边RMS电流为3.95A，需选用合适的同步整流管以降低整流损耗，进一步提升充电效率。
五、项目总结
5.1 设计成果
-
高效完成设计：通过MPS LLC Design Tool，仅用不到5分钟时间完成从参数输入到完整设计方案的输出
-
优化参数选择：通过可视化图表辅助，成功选择了Ln=7、Q=0.35的参数组合，确保充电器在宽输出电压范围内稳定工作
-
低损耗设计：原边电流仅0.62A，有效降低开关管损耗，为高效率充电奠定基础
-
完整参数输出：获得了谐振电感、电容、变压器参数等完整设计数据，可直接用于工程实现
5.2 工具评估
MPS LLC Design Tool在本次设计中表现出以下优势：
-
流程清晰：四步设计流程逻辑清晰，操作简便
-
可视化辅助：通过图表直观展示参数关系，降低设计难度
-
实时联动：参数修改后实时更新相关计算结果，方便迭代优化
-
专业性强：针对LLC谐振变换器的专业设计工具，参数计算准确
5.3 改进建议
基于本次使用体验，对工具提出以下改进建议：
-
增加中文本地化支持，提升国内工程师使用体验
-
添加磁芯选型建议功能，完善设计流程
-
增加效率预估功能，便于评估设计方案的实际性能
-
优化增益响应滑块的交互体验，提高操作便捷性
六、结论
本项目成功利用MPS LLC Design Tool完成了5串锂电池智能割草机充电器的LLC谐振参数设计，获得了满足21V/5A输出要求的完整设计方案。该设计方案具有低损耗、高效率的特点，可直接应用于实际产品开发。MPS LLC Design Tool的使用显著简化了设计流程，缩短了开发周期，为电源设计工程师提供了有力的工具支持。
