1. 创意名称： 基于 MP4201 的机器人末端“极客能量站”——高功率可调电源与 PD 快充集成模块
2. 项目简介： 本项目设计一款集成于机器人肢体末端的供电模块。针对生活助理机器人或科研机器人的应用场景，该模块不仅能为手机、笔记本等移动设备提供大功率快充，更能作为一个“随动机动”的可调电源平台。 其核心价值在于利用机器人的移动性，在野外、展会或实验室等各种非固定场景下，为极客开发者提供一个从 3V 到母线电压范围内的可调电源输出接口，方便在空间任意位置驱动、调试各类电子外设。
3. 系统方案：
-
拓扑结构： 采用 MP4201 作为四管升降压（Buck-Boost）主控，适配机器人内部 24V-48V 动力电池输入。利用其 100V 的高耐压特性，确保在电机频繁启停导致的电压浪涌环境下，输出端仍能保持高线性度。
-
协议与控制： * 搭载 MP5038 作为 PD 协议控制器，实现对主流手机、笔记本快充协议的硬件级握手。
- 预留 I2C 接口，通过主控调节 MP4201 的反馈网络，实现输出电压/电流的精确数字化调节，满足极客对“可调电源”的参数需求。
-
端口防护： 输出端接入 MP4501，提供针对机器人末端复杂外插拔环境的 ESD 及超压保护，防止因误操作损坏机器人主母线或被供电设备。
4. 选用物料：
创意名称：跟随旋转手臂
参赛物料：**MA782，**MA600A ，MP6540H芯片各10pcs
创意设计：基于MA782，MA600A ，MA730，实现手臂的旋转角度检测，并控制电机转动，跟随人体旋转对应角度
控制模块：
主控mcu，使用esp32-s3；使用MP6540H芯片控制步进电机旋转，实现电机的精准角度移动。
想给手办弄总线舵机
创意构思逻辑
总线式智能关节模组，就是想做一个能直接塞进手办或者微型机器人关节里的“模块化舵机”。市面上绝大多数舵机靠PWM线一对一控制，线多了就像海草一样乱。而我的方案让他走总线（RS-485或单总线UART），用一条线串起所有关节，主控发一条指令，舵机自己就知道该转到哪。还能把角度、电流、温度实时回传，手办被推的时候能自己“做反应”，技术上更有含金量。
MP6543的技术参数也非常契合手办级微型舵机的需求：工作电压3-12V，持续输出电流2A，QFN-24封装的体积大约只有3×4mm，非常适合微型关节的PCB布局。MPS官方资料也特别推荐了“MP6543搭配MA600A”这套组合来验证电机控制和FOC算法，意味着这套芯片配对所代表的技术路线已经有官方的完整支撑，调试时少走不少弯路。MP6540H（5A持续电流）则作为功率扩展的备选方案，方便后期根据不同手办的负重需求灵活切换。
外形设计准备走“单PCB集成”路线，把MP6543、主控MCU、MA600A磁编码器都放在同一块小板子上，直接扣在微型无刷电机后面。配合3D打印的外壳，整体厚度控制在12-15mm以内，能塞进手办胸腹或四肢关节里。
物料选型说明
| 物料 |
数量 |
选型理由 |
| MP6543 |
2颗 |
集成三相功率级+电流采样+过流保护，QFN-24封装3×4mm，工作电压3-12V覆盖微型无刷电机需求，外置元件极少 |
| MA600A |
2颗 |
TMR磁角度传感器，精度达0.1°，支持SPI/ABZ/PWM多接口，离轴安装可兼容现有机械结构 |
| MP6540（备选） |
2颗 |
5A持续电流，功率扩展方案，根据手办负重需求灵活切换 |
面向高阶机器人的“驱控-电源-监测”一体化智能微型关节模组
一、项目描述
1. 行业痛点与项目定位
在四足机器人、人形机器人及工业AGV等领域，传统关节系统普遍存在体积大、抗干扰能力差、可靠性低等问题。当前主流方案通常将主控集中在机身，关节仅作为执行单元，电机驱动、电源管理及编码器信号均需通过长线束连接，这种架构不仅导致电磁干扰（EMI）严重，而且在长期运动中线束容易疲劳损坏，同时也显著增加了系统布线复杂度和维护成本，限制了系统扩展性。

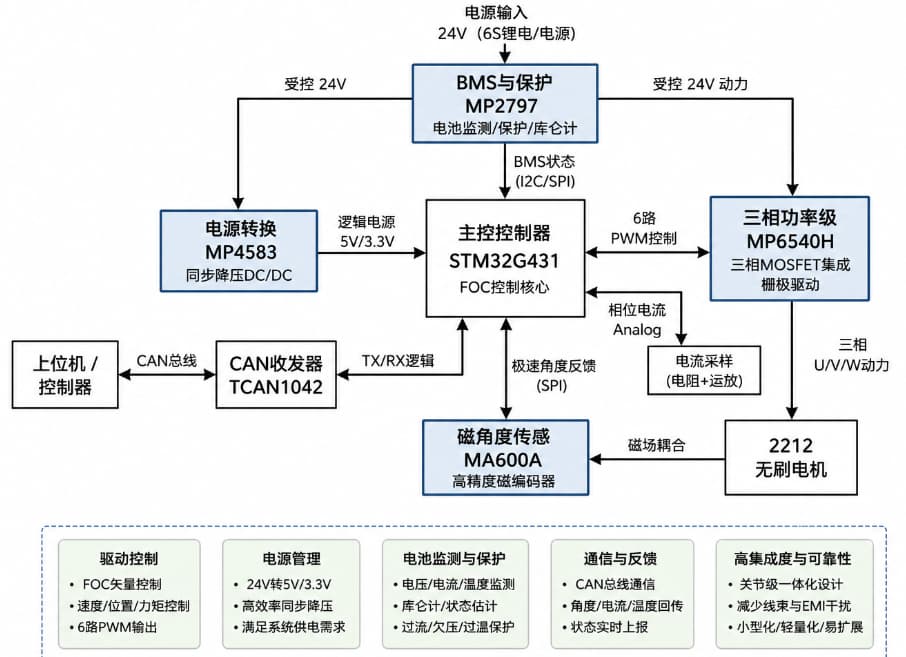

本项目提出一种关节级一体化解决方案，将FOC电机驱动、电源转换、电池监测与保护以及通信功能高度集成于单块PCBA中，并直接部署于电机尾部。系统通过单路电源线与CAN总线即可完成供电与通信，实现“盲插式”的分布式控制架构，从而显著提升系统可靠性与可维护性，并满足高阶机器人对小型化、轻量化和高性能的需求。
2. 核心技术实现路径
本系统以STM32G431为核心控制器，运行FOC（磁场定向控制）算法，实现对三相无刷电机的高精度力矩、速度和位置控制。转子位置检测采用MA600A高精度磁编码器，安装于电机尾部，通过SPI接口实时输出绝对角度信息，支持上电即用，无需回零校准，显著提高系统响应速度与控制精度。
在功率驱动部分，选用MP6540H三相功率级芯片，该器件内部集成三相MOSFET及栅极驱动电路，支持PWM输入控制并具备过流保护功能，有效降低功率电路设计复杂度，提高系统可靠性。
电源部分由24V（6S锂电）直接输入，通过MP2797进行电池电压、电流及温度的实时监测，并提供库仑计功能用于能量统计，同时具备高边保护能力，在异常情况下可快速切断电源。之后通过MP4583高效同步降压芯片将电压转换为5V及3.3V，为MCU、传感器及通信模块供电。
系统通信采用CAN总线，通过TCAN1042收发器实现与上位机的双向数据交互，支持多关节级联。系统运行过程中可实时回传角度、电流、温度及功耗等状态信息，便于上层进行状态监控与能量管理。
3. 切实可行性说明
本方案所选核心器件均为成熟工业级产品，具备完善的技术资料与开发支持，硬件实现风险较低。控制算法基于STM32官方Motor Control SDK或开源SimpleFOC库，可在G4系列平台快速实现FOC闭环控制，避免从底层开发算法，从而缩短开发周期。
在硬件实现上，通过采用高度集成的MP6540H三相功率级及MP4583电源芯片，大幅减少外围器件数量，降低PCB设计复杂度，提高首板成功率。系统开发采用模块化调试方式，按“电源→驱动→传感→控制→通信”逐步验证，预计通过2~3次PCB迭代即可完成稳定样机。在赛期内可以完成从样机调试到演示系统搭建的完整闭环。
二、物料清单
【大赛必用物料】
| 类别 |
型号 |
功能 |
数量 |
| 电池监测 |
MP2797 |
电池监测与保护，库仑计 |
3 |
| 电源管理 |
MP4583 |
100V 3A 同步降压DC/DC |
3 |
| 角度传感 |
MA600A |
高精度磁编码器 |
3 |
| 电机驱动 |
MP6540H |
三相功率级（集成MOS） |
3 |
【个人自备物料】
| 类别 |
型号 |
功能 |
封装 |
数量 |
| 主控芯片 |
STM32G431CBU6 |
ARM Cortex-M4，FOC控制 |
UFQFPN-48 |
1 |
| 通信芯片 |
TCAN1042 |
CAN收发器 |
SOIC-8 |
1 |
| 执行机构 |
2212无刷电机 |
三相无刷电机 |
— |
1 |
| 磁铁 |
径向充磁磁铁 |
配合MA600A使用 |
— |
1 |
| 电源输入 |
6S锂电池 / 24V电源 |
系统供电 |
— |
1 |
| 电流采样 |
分流电阻 |
电流检测 |
2512 |
2~3 |
| 运算放大器 |
通用运放 |
电流信号调理 |
SOIC-8 |
1~2 |
| LDO |
5V→3.3V |
逻辑供电 |
SOT-223 |
1 |
| 基础器件 |
电阻电容 |
滤波与偏置 |
0402/0603 |
若干 |
| PCB |
定制PCB |
电路载体 |
— |
2~3版 |
三、创新点与优势
本项目的创新点不在于单一功能的突破，而在于围绕机器人关节这一高约束场景，实现“驱动、控制、电源、监测”多功能的系统级深度融合，并针对传统集中式架构在空间、可靠性与布线复杂度上的问题提出可落地的工程化解决方案。首先，在系统架构上，将FOC驱动、电源转换与电池监测全部下沉至关节端，形成标准化智能模组，仅通过电源线与CAN总线即可完成供电与通信，大幅减少线束数量并降低电磁干扰风险，同时显著提升系统可维护性与扩展能力；其次，在实现路径上，选用高度集成的三相功率级芯片MP6540H替代分立MOS方案，有效降低功率电路设计门槛，提高开发成功率，使方案更适合在有限赛期内完成；再次，在能量管理方面，引入MP2797实现单关节级的电流、电压与功耗监测，使每个关节具备独立的状态感知能力，为后续整机能量优化与故障诊断提供数据基础；最后，在结构层面，通过将模组直接布置于电机尾部并结合磁编码器实现紧凑集成，使整个系统具备小型化、模块化与可复制的特点，具备向多关节机器人系统快速扩展的潜力。整体而言，本方案的优势在于“工程闭环完整、集成度高且可复用性强”，能够从实验验证自然过渡到实际应用场景。
四、核心技术指标
本项目围绕关节模组的控制性能、电源效率与系统可靠性三个维度设定关键技术指标。在电气性能方面，系统输入电压范围为18V~26V（适配6S锂电），持续输出电流能力不低于5A，峰值电流可达8A，以满足中小型无刷电机的驱动需求；在控制性能方面，基于FOC算法实现电机闭环控制，结合MA600A磁编码器，其角度测量精度优于0.1°，系统控制频率可达20kHz，从而保证电机运行的平滑性与动态响应能力；在能量管理方面，通过MP2797实现电流与电压的高精度采样，支持单关节功耗统计，测量误差控制在±1%以内，为系统运行状态评估提供可靠依据；在通信性能方面，采用CAN2.0B协议，通信速率最高支持1Mbps，能够满足多关节实时控制需求；在结构与尺寸方面，目标模组直径控制在约45mm以内、厚度约15mm，整体重量不超过35g，以适配紧凑型机器人关节空间；在可靠性方面，系统具备过流、欠压及异常状态检测能力，能够在堵转或冲击工况下提供基础保护与告警。上述指标在保证实现难度可控的前提下，覆盖了机器人关节模组的关键性能要求。
五、预期成果
本项目预期在赛期内完成从原理设计到实物验证的完整工程闭环，形成一个可稳定运行的一体化智能关节模组样机，并具备现场演示能力。具体成果包括：首先，完成至少2~3版PCB设计与迭代，得到一块集成驱动、控制、电源与监测功能的高可靠性PCBA板；其次，实现基于FOC算法的无刷电机闭环控制，能够稳定完成速度控制与位置控制，并具备基础力矩控制能力；同时，实现MA600A角度数据的实时采集与CAN总线通信功能，能够与上位机进行指令交互及状态回传；在能量管理方面，实现MP2797的数据读取，完成电流、电压及功耗的基本监测与显示；最终，搭建完整演示系统（电机+模组+上位机），实现关节的实时控制与状态反馈展示。此外，项目还将输出完整的工程文档，包括原理图、PCB设计文件、核心软件代码及调试说明，为后续扩展到多关节系统或进一步产品化提供基础。整体成果目标不仅是“能运行”，更强调“可复现、可扩展、具备工程参考价值”。
创意：基于 MPM54304 + MPM3519 的机器人主控多路电源模块（“一板供全机”）
所选物料型号及数量：
-
MPM3519（36V/10A 低 EMI 同步降压电源模块）× 1
-
MPM54304（4V–16V 输入，四路 3A/3A/2A/2A 输出，I²C+MTP 电源模块）× 1
-
MP4583（100V/3A 同步降压）× 1
-
MP1918（100V 半桥 GaN/MOSFET 驱动器）× 1（备用扩展）
项目描述： 机器人主控板通常需要 24V 母线 → 12V/5V/3.3V/1.8V/1.2V 多路电源，本项目设计一块"机器人主控供电核心板"，只用自备的 ESP32-S3 即可演示与监控，无需电池、电机等高成本器件：
-
一级降压：24V 母线由 MPM3519（36V/10A，集成电感模块，ECLGA-29）一级降至 5V/8A，作为下游所有 LDO/POL 的输入。
-
POL 多路输出：MPM54304（四路独立可编程，I²C 调压 + MTP 存储）从 5V 生成 3.3V / 1.8V / 1.2V / 自定义电压，每路均可由 ESP32-S3 通过 I²C 实时调整电压、读电流、配置软启动顺序。
-
辅助通道：MP4583（100V 输入耐压）作为 24V→12V 风扇/外设辅助通道，演示宽输入范围。
-
MP1918：预留半桥 GaN 驱动接口，便于二期扩展电机预驱或推挽变换器实验。
-
智能监测：ESP32-S3 通过 Wi-Fi 把各路输出电压/电流/温度上传至本地 Web 界面，实现"机器人电源数字孪生"，并用大模型分析功耗曲线、自动识别异常负载。
-
保护策略：通过 MPM54304 I²C 配置每路 OCP/OVP 阈值，故障时触发 ESP32-S3 中断 → 关断 + 上报。
预期成果：一块 ≤60×50mm 的"机器人主控电源核心板"，支持 24V 输入 / 5 路独立可调输出 / Wi-Fi 监控，整机效率 >90%（5V 满载），开源原理图、PCB、ESP32-S3 固件、Web UI。
自备物料：ESP32-S3、24V/3A 适配器、电子负载或几个大功率电阻
**项目名称：**高精度关节编码器模组
**项目描述：**为小型人形机器人、机械臂设计的一体化关节角度 / 速度 / 位置反馈模组，替代传统光电编码器，实现小型化、高可靠、免维护的关节闭环控制。
项目方案：
核心传感器：MA730
主控芯片：基于 ARM Cortex-M0 的低成本处理器
配套磁体：径向磁化圆柱磁铁（φ3~φ6mm）
辅助电路：LDO、ESD 防护、磁屏蔽环（降低电机磁场干扰）
方案优势：
非接触：不接触无机械磨损
高分辨率：14 位绝对角度，断电重启无需回零，适合机器人关节精确定位。
高速动态适配：支持60000rpm，覆盖机器人关节低速精准与高速响应需求。
多输出兼容：SPI（绝对位置）+ ABZ（速度闭环）+ PWM（简易控制），适配不同主控 / 驱动方案，即插即用。
磁场诊断：检测磁铁脱落 / 位移，故障预警，避免关节失控。
小尺寸：3mm x 3mm，侧装节省轴向空间，适配小型化关节设计。
**必用物料及数量：**MA730 x 3
**自备物料：**MCU、PCB、分立电子元器件若干、锂电池
项目名称：基于MP2797DFP-0001的12节电池关系系统
物料型号：MP2797DFP-0001
数量：5
创意名称：机器人/自制飞机航电用不间断备用应急电源系统（UPS模块）
一、项目简介
面向机器人控制系统及自制飞机航电系统的高可靠性供电需求，设计一款基于MPS芯片的不间断备用应急电源模块（UPS）。系统实现主电
源与备用电池电源的无缝自动切换，确保在主电源故障时对外持续不间断供电，同时具备主/备电源电路的电压、电流实时监测功能。
对外提供两路独立输出：
- 第1路：12V / 8A（驱动机器人舵机/航电主系统等大功率负载）
- 第2路：12V / 3A（供航电辅助设备、通信模块、传感器等）
本模块为纯电源管理板，板载不含MCU，对外提供I2C及GPIO控制接口，由用户外接MCU进行监控管理。可广泛应用于机器人驱动应急
供电、自制飞机航电备用电源、移动机器人平台等场景。
二、系统设计方案

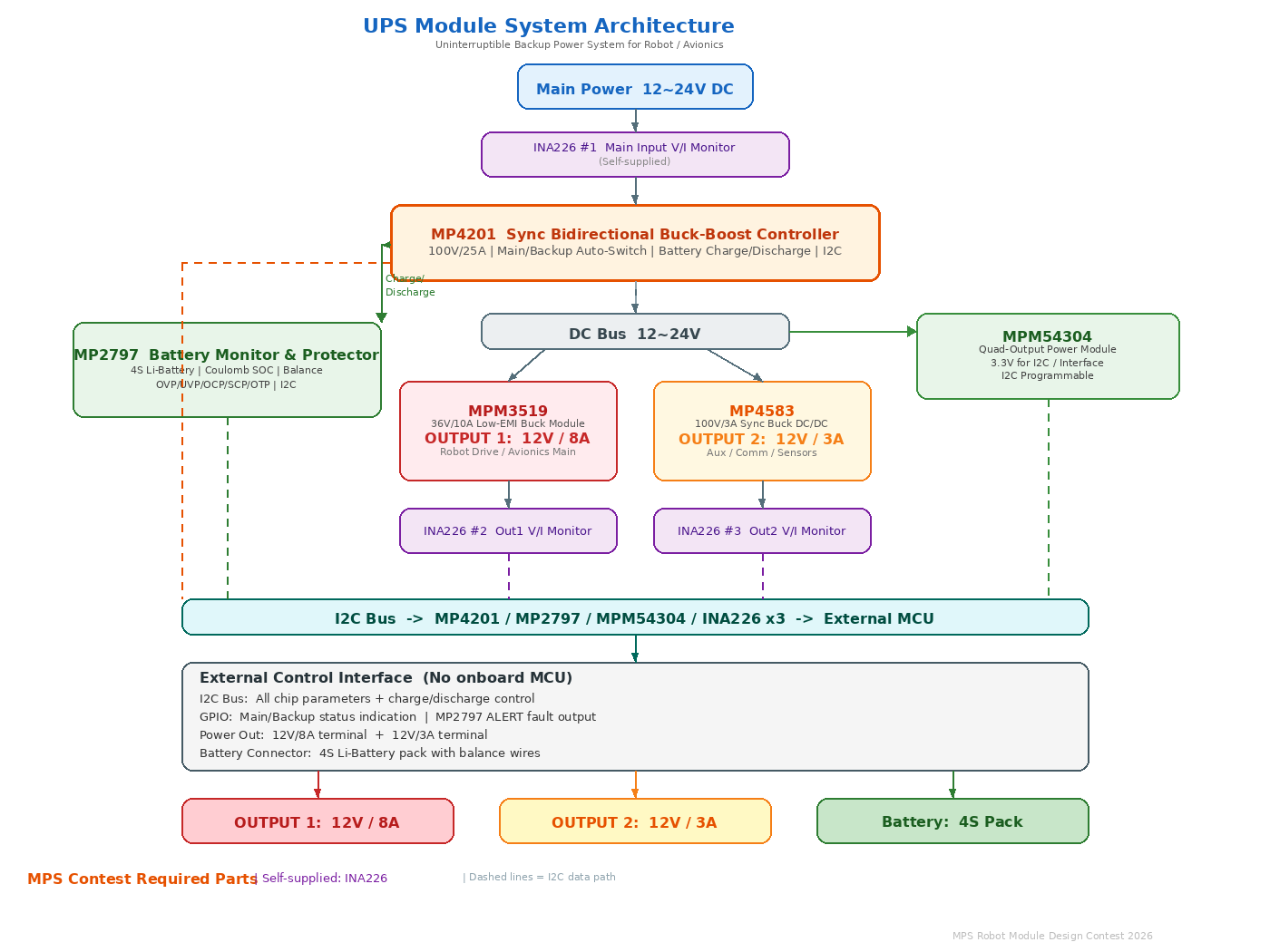

2.1 系统架构
2.2 各模块功能说明
① 主/备电源智能切换与充放电管理 —— MP4201
采用 MP4201（100V、25A同步双向升降压控制器，带I2C接口）作为核心电源路径管理芯片：
- 主电源正常时：主电源直接向负载供电，同时通过MP4201为备用电池组充电；
- 主电源故障时：MP4201自动将备用电池能量升降压至母线电压，无缝切换，负载端无感知；
- 通过I2C接口，外接MCU可实时读取输入/输出电压、电流等关键参数。
② 备用电池监控与保护 —— MP2797
采用 MP2797（7~16节高精度电池监控器和保护器，带库仑计数）管理4S锂电池组：
- 实时监测每节电芯电压、总电压、充放电电流、温度；
- 内置库仑计实现精准SOC估算；
- 集成过压、欠压、过流、短路、过温全硬件保护及被动均衡；
- 通过I2C上报电池组完整状态数据。
③ 第1路输出：12V/8A —— MPM3519
采用 MPM3519（36V、10A同步降压电源模块）：
- 从直流母线降压输出稳定12V/8A；
- 内置电感，集成度高，低EMI设计，适合航电等电磁敏感场景；
- 为机器人舵机驱动或航电主系统等大功率负载供电。
④ 第2路输出：12V/3A —— MP4583
采用 MP4583（100V、3A、8μA IQ同步降压DC/DC变换器）：
- 从直流母线降压输出稳定12V/3A；
- 100V宽压输入，超低静态电流，效率高；
- 为航电辅助设备、通信模块、传感器供电板等中等功率负载供电。
⑤ 电压电流实时监测 —— INA226（个人自备）
在主电源输入端和两路负载输出端各部署 INA226 高精度双向电流/功率监测芯片（个人自备物料）：
- 16位ADC，电压电流同步采集，精度高；
- I2C接口，与板载其他芯片共享总线，外接MCU统一读取；
- 3路INA226分别监测：主电源输入电压电流、12V/8A输出电压电流、12V/3A输出电压电流。
⑥ 板载辅助供电 —— MPM54304
采用 MPM54304（四路输出电源模块，带I2C和MTP）为板载芯片及对外接口供电：
- 提供3.3V（I2C上拉/接口电平）、其余通道预留备用；
- I2C可编程输出电压，灵活适配。
三、对外控制接口定义
本模块板载不含MCU，对外提供以下接口供用户外接主控：
| 接口 |
类型 |
说明 |
| I2C总线 |
4pin排针（SDA/SCL/VCC/GND） |
统一访问MP4201、MP2797、MPM54304、INA226×3，读取全部电压/电流/SOC参数并控制充 |
| 放电策略 |
|
|
| 主/备状态指示 |
2pin排针 |
GPIO电平信号，指示当前供电来源 |
| 故障告警 |
1pin排针 |
MP2797 ALERT输出，电池异常时拉低，接MCU中断 |
| 电源输出 |
大电流端子×2组 |
第1路12V/8A、第2路12V/3A |
| 主电源输入 |
大电流端子 |
12~24V DC输入 |
| 电池组接口 |
排线座 |
连接外部4S锂电池组（含均衡线） |
四、应用场景
| 场景 |
说明 |
| 机器人控制系统 |
主电源异常时UPS保障关节驱动不失步、控制器不掉电，避免机器人失控 |
| 自制飞机航电系统 |
飞控、GPS、数传、舵机等关键航电设备的备用电源，主电池故障时自动切换，保障安全返航 |
| 移动机器人平台 |
为ROS小车、巡检机器人等提供不间断供电保障 |
五、所选物料型号及数量
大赛必用物料（由MPS邮寄）：
| 物料型号 |
用途 |
数量 |
| MP4201 |
同步双向升降压控制器，主/备电源切换与电池充放电 |
5 |
| MP2797 |
电池监控保护器，备用电池组BMS |
5 |
| MPM3519 |
36V/10A降压电源模块，12V/8A输出 |
5 |
| MP4583 |
100V/3A降压DC/DC，12V/3A输出 |
5 |
| MPM54304 |
四路输出电源模块，板载辅助供电 |
5 |
（每种多申请1~2颗作为焊接调试备用）
个人自备物料：
| 物料型号 |
用途 |
数量 |
| INA226 |
高精度电压电流监测（主路+两路输出） |
5 |
| 电感、电容、连接器等 |
外围无源器件 |
若干 |
六、项目时间计划
| 阶段 |
时间 |
内容 |
| 第1~2周（5.1—5.16） |
方案与PCB设计 |
完成原理图、Layout，MPSmart仿真验证，提交PCB打样 |
| 第3周（5.17—5.25） |
物料到位与焊接 |
收到MPS物料及PCB，采购自备物料，完成焊接 |
| 第4~6周（5.26—6.15） |
分模块调试 |
逐模块上电调试：电源切换→电池保护→12V/8A输出→12V/3A输出→INA226采集→辅助供电 |
| 第7~8周（6.16—7.6） |
系统联调 |
全系统联调，主/备切换验证，双路输出负载测试，I2C接口协议调试 |
| 第9~10周（7.7—7.20） |
测试优化 |
极端工况测试（满载切换、低电量切换、短路保护），热设计优化 |
| 第11周（7.21—7.31） |
文档与提交 |
整理设计文档，拍摄演示视频，提交作品帖 |
七、项目亮点
- 真正不间断供电：基于MP4201双向升降压拓扑，主/备电源无缝切换，切换时间极短，负载端无感知
- 全链路参数监测：INA226×3实现主电源及两路输出的电压电流高精度数字化监测，MP2797提供电池组完整状态，所有数据通过I2C统一
读取
- 纯电源模块设计：板载不含MCU，通过I2C总线对外提供完整控制接口，即插即用，适配任意主控平台
- 低EMI设计：MPM3519低EMI同步降压模块，适合航电等电磁敏感环境
- 全MPS芯片方案：核心电源通路全部采用MPS大赛必用物料，设计工具链完整（MPSmart仿真、DC/DC设计工具、电感选型工具均可用）
MPS 机器人模块设计大赛进行中｜创意评选阶段
MPS 机器人模块设计大赛当前进入创意评选阶段（2026年5月1日–5月13日）。
还没报名？现在提交创意依然有效！
已报名但资料不全？抓紧补全跟帖创意和物料申请表，锁定参赛资格～
创意提交 & 补全资料截止：2026年5月12日
大赛详情：MPS 机器人模块设计大赛
使用 MPS 的 MA600A 磁性角度传感器来制作摇杆控制器
目前很多人形机器人还是用航模遥控器进行控制，传统的电位器摇杆存在机械磨损和寿命问题，而 MA600A 凭借其高精度、高分辨率和非接触式的特点，能够完美解决这些痛点。
以下是基于 MA600A 制作无电位器控制摇杆的具体设计方案：
核心设计思路
摇杆需要检测 X 轴和 Y 轴两个方向的偏转。因此，你需要使用 2颗 MA600A 传感器 和 2颗微型磁铁。
基本原理：将磁铁固定在摇杆的转轴上，MA600A 传感器固定在 PCB 上正对磁铁的位置。当摇杆偏转时，磁铁随之转动，MA600A 检测磁场角度的变化并转化为数字信号，从而得出摇杆的偏转角度。
安装方式：推荐使用 离轴（Off-axis）安装。因为摇杆的转轴中心通常被机械结构占用，离轴安装可以将传感器布置在转轴侧面的任意位置，非常适合摇杆的紧凑结构。
硬件物料与结构设计
核心传感器：MA600A × 2。它采用 QFN-16 封装，直径仅 3mm，体积极小，可以轻松嵌入摇杆底座。
磁铁选型：建议选用 径向充磁的圆形或圆环磁铁。磁铁安装在摇杆转轴底部或侧面，需确保磁铁旋转时与 PCB 上的传感器保持平行。
主控 MCU：主控使用树莓派 PICO，不仅成本低廉、性能强大，而且对 MicroPython 和 C/C++ 都有极好的支持。用于读取 MA600A 的角度数据并转换为游戏手柄/控制器的标准信号（如 USB HID 或 蓝牙信号）。
机械结构：
设计一个万向节结构，将摇杆的 X 轴和 Y 轴物理分离。
X 轴和 Y 轴的转动轴上分别固定一颗磁铁。
在两颗磁铁的正下方（或侧面）的 PCB 上，分别焊接一颗 MA600A。
硬件电路连接
MA600A 支持 3.3V 供电，且通信接口丰富。为了获取高精度的绝对角度，推荐使用 SPI 接口。两颗 MA600A 可以通过 SPI 总线并联与 MCU 通信。
方案优势
超长寿命：完全无接触测量，消除了传统电位器的碳膜磨损问题。
极高精度：MA600A 具有高达 12 位至 15 位的无噪声分辨率，能捕捉到手指极其微小的推动动作。
抗干扰与稳定性：采用 TMR（隧道磁阻）技术，相比传统霍尔传感器，具有更好的温度稳定性和更低的噪声。
weics
57
【2026 机器人模块大赛】创意名称：高端微型推杆和轻型力控夹爪
应用场景：我公司自研复合机器人和各种末端工具，包括夹爪和微型推杆，主要用于工业制造、医疗、检测实验室场景。机械臂末端夹爪需要轻量化、力控化；微型推杆希望寿命更长，反馈更全面。希望对标现有产品自研更有竞争力的轻型力控夹爪和微型推杆。
必备物料：MPQ6547A驱动，MA600A磁编，MP4583、MPM3519、MPM3826C DCDC ，MMP1RH驱动模组，MMS1RH电机成品模组
方案简介
如下三个方案均会考虑
（1） MMS1RH系列产品，一体化电机驱动模组，集成空心杯电机+驱动器+磁编码器+减速机。EasyFOC库可通过 SPI 接口读取电机的角度、电流、电压反馈，并根据客户给定的控制模式计算对应指令，发送至 MMS1RH 以实现位置或速度闭环控制；其中，对实时性要求较高的 FOC 电流环部分，直接在 MMS1RH内部完成。
（2） 电机驱动板MMP1RH，该器件具备 FOC 控制功能，集成了角度传感器，拥有超小尺寸（直径 9mm、厚度 6.5mm），输入电压范围为 5V-18V，最大2A相电流，支持最大转速 60000rpm，配备 RS485 接口，具备UVLO/OCP保护功能，可编程开关频率高达80kHz，角度传感器分辨率为14bits，电流采样ADC分辨率为 10bits。
（3） 上面不满足时，自研驱动板，采用STM32G474 MCU+MPQ6547A+MA600A，用于微型推杆和夹爪，我们有FOC电机驱动板开发经验。
申请物料：
MPQ6547A-10pcs
MA600A–10pcs
MP4583–10pcs
PM3519–10pcs
MPM3826C–10pcs
MMP1RH–4pcs
MMS1RH–2pcs
创意名称
机器人管家
项目简介
面向家用机器人物联网应用场景，设计一款可以控制的远程监控家庭管理系统。
控制核心以STM32MCU为核心，以 MPS 电源、驱动、传感芯片为作为电机驱动板，构建完整的无刷电机伺服控制单元，实现位置闭环与可靠驱动保护，可直接应用于云台等关节机构，辅以摄像头和话筒等电气件，实现机器人管家功能。
系统方案
-
动力源泉
18650电池7.5V作为动力源泉，采用 MPC电源芯片转为为5V，3.3V电平，为后级驱动电路与主控系统提供稳定低压供电，满足机器人移动平台与模块化供电需求。
-
驱动单元
以 MP6540H 三相集成驱动芯片为核心，内置功率桥与电流采样电路，为实现电机平稳运行与精准力矩输出。
-
传感与闭环控制
使用 MA600A 磁角度传感器实时采集电机转子角度，实现位置反馈，提升低速运行平稳性。
-
其他功能
实现摄像和话筒功能。同时通过有线、无线网络模块实现外部通信。
【入围名单公布】MPS 机器人模块设计大赛
MPS 机器人模块设计大赛入围名单新鲜出炉啦！
感谢每一位小伙伴的热情参与和大力支持～
一、物料邮寄信息确认
我们会通过邮件联系所有入围小伙伴，统一核实物料邮寄信息哦！
邮寄信息确认时间：2026年5月13日-5月14日
入围的小伙伴记得及时查收邮件，认真填写物料信息表，千万别填错耽误邮寄哦～
二、物料邮寄
物料邮寄时间：2026年5月15日—5月22日
我们将按照大家提交的信息表统一安排邮寄物料，记得多多留意包裹物流，静待大赛物料到家。
三、入围名单
大赛报名阶段，大家的参赛热情直接拉满，入围名额惊喜加码！由原定15名扩增至23名，下面是此次大赛的入围名单，所有入围作品创意排名不分先后。恭喜成功入围的小伙伴，期待大家接下来的精彩作品！
| MPS论坛用户名 |
入围创意名称 |
| Manda_Huang |
低功耗自适应智能外骨骼柔性关节 |
| honestqiao |
基于MPQ6547A与MA900的桌面级六轴机械臂关节运动控制模块 |
| 707565139 |
机器人双电池热插拔控制演示板 |
| mengde0532 |
机器人/自制飞机航电用不间断备用应急电源系统（UPS模块） |
| 13705694697 |
面向智能配送与分拣机械臂的关节智能驱动与感知一体化模块 |
| 123587469 |
力反馈旋钮的实现 |
| xuxiaojie72 |
基于MA600A传感器制作一个无电位器摇杆控制器 |
| 83321549 |
面向高阶机器人的“驱控-电源-监测”一体化智能微型关节模组 |
| zealerlu |
微型高精度机器人单关节闭环驱动模块 |
| 474569714 |
智能家庭陪伴与辅助机器人 |
| Goldblock |
基于MCS1805的高精度隔离式双向电流监测仪（支持USB上位机分析） |
| XXYY |
机器人关节高精度闭环驱动模块 |
| 428428 |
机器人手部闭环电机夹爪 |
| asd563246723 |
手办总线舵机 |
| weics |
高端微型推杆和轻型力控夹爪 |
| superstar_gu |
机器人管家 |
| zhjlmt |
Dual-channel Type-C 机器人供电系统 |
| sdcwhy |
基于MPS的智能家居六能交互机器人 |
| yaof |
自动循迹移动机器人平台 |
| guojian_beyond |
工业机器人控制器及控制系统设计 |
| ljf1307 |
基于MPS芯片的高集成度的驱控一体关节模组 |
| 985446613 |
高精度关节编码器模组 |
| 3231504084 |
移动机器人高精度电池管理系统 |
四、作品提交注意事项：>> 点击查看
五、大赛日程更新
MPS机器人模块设计大赛火热进行过程中，创意作品持续更新，欢迎小伙伴们就创意和作品实时分享精彩观点，对每一份设计畅所欲言，分享看法、交流思路、提出建议。回帖畅聊还赢【防潮垫、电力监测仪、多功能钳、京东卡】等好礼。
参与方式： 点击下方“ 我要回帖 ”按钮，进入>>MPS技术论坛–市场应用解决方案–机器人板块，在>>【大赛入围帖】或主题中带有“【2026机器人模块大赛】”的帖子下回帖即可。活动结束后，我们将评选出30位优秀回帖的小伙伴送出好礼。
回帖时间：2026年5月18日—8月31日
