电源反激设计（Flyback Converter），是一种隔离型中小功率开关电源的主流拓扑，核心是开关导通时变压器储能、开关关断时才向负载释能，因此得名 “反激”。
其中反激变压器既是隔离元件，也是储能电感。电路简单元器件少，BOM成本低，但是开关管耐压要求高，变压器利用效率低，纹波大。
本帖子基于MPS的电源反激验证工具，验证输入90~264Vc，单口输出20V/3.25A，主要应用于65W PD应用场景。
在System菜单内选择DC，填写Vin的最小值90V和最大值264V，对应 AC 85-265V 整流后的母线电压，选择输出的路数为1路。
输出电压 Vout1 20V，目标输出电压输出电流 Iout1 3.25A，最大输出电流输出功率 Pout1_max ：65W20V×3.25A，反激黄金功率区间输出纹波要求 Vi1：0.5V，设计目标纹波上限。
在Transformer菜单内可选择变压器的原边漏感系数和纹波系数。
Output Capacitor这里可填写输出路径上不同的电容值，从而可获取更小的纹波，当然电容耐压值一定，容值越大的电容价格越高。
RCD Snubber是钳位电压设计，通过修改电容最大电压纹波值，可快速获得钳位电阻的阻值、功率损耗，电容容值，钳位电容两端电压。
Control是反馈控制环路设计，选择的是PSR方案，行业常见的使用TL431且无需光耦。

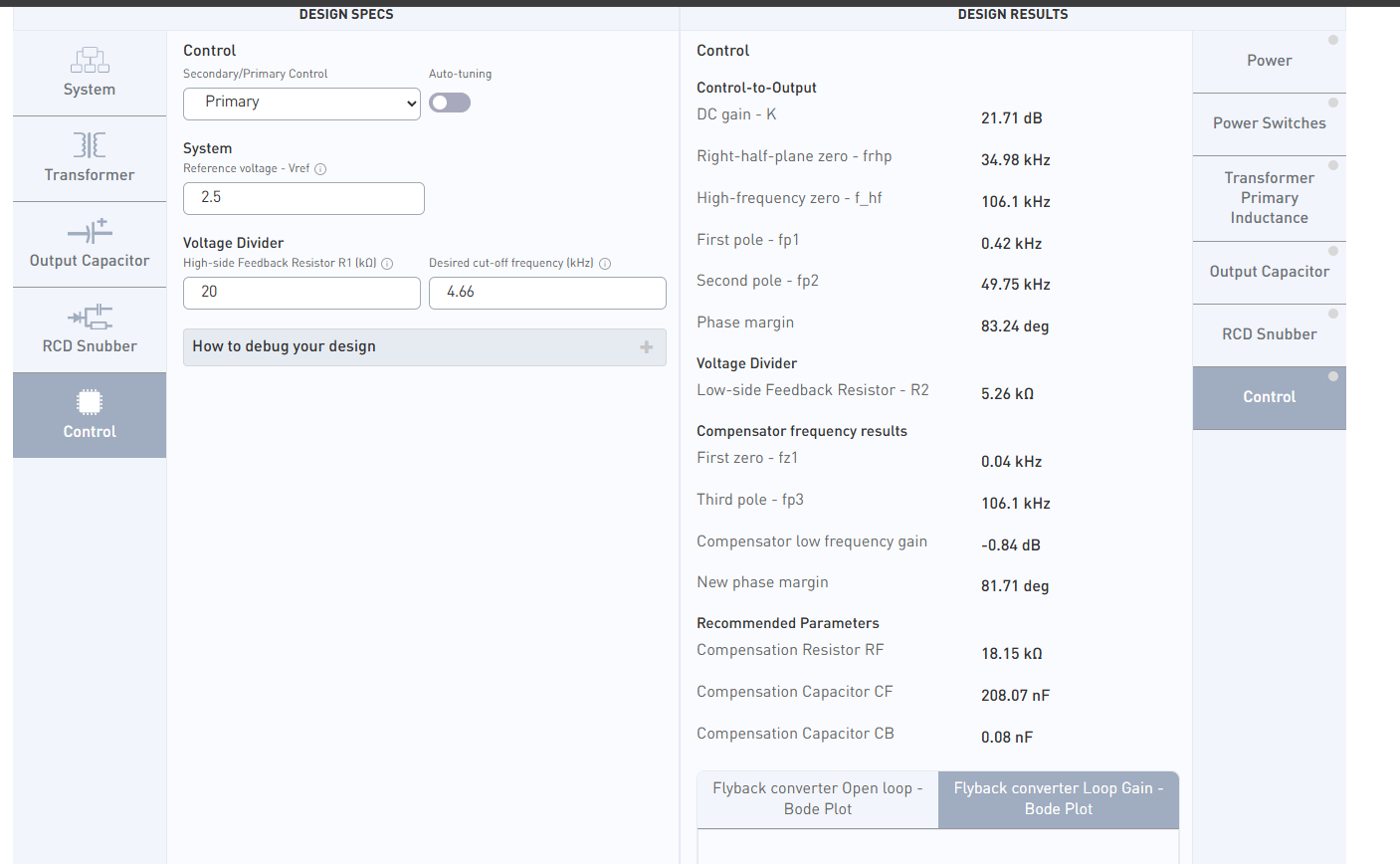

环路补偿的技术参数是以下参数：右半平面零点 frhp=34.98kHz，相位裕度 83.24°，直流增益 21.71dB，主极点 fp1=0.42kHz。分压电路结果是：下侧反馈电阻 R2=5.26kΩ。
补偿后环路特性：补偿后相位裕度 81.71°，补偿后零点 fz1=0.04kHz，极点 fp3=106.1kHz，补偿后参数完全合理。
同时会直接输出关键的补偿元器件参数：补偿电阻 RF=18.15kΩ、主补偿电容 CF=208.07nF，高频补偿电容 CB=80pF。
同时还会生成反激变换器开环传递函数的伯德图，显示蓝色增益曲线和橙色相位曲线。
