请教一下MP5048芯片并联无法启动的问题
我们的项目使用了8颗mp5048，工作电压24v，由外部逻辑器件提供使能信号，模式均为闭锁模式，即遇到错误后不进行自动重试
我们遇到的问题是，之前在一块pcb板上焊接了3片mp5048进行各种测试，包括带载、各种保护和各项监测数据输出，均没有问题。近期在同样pcb上焊接全部8颗芯片进行使用，出现各种问题，包括①最开始在保证焊接良好的情况下无法输出24v（此时3v和4.5vldo均可输出，在使能信号前全部芯片fault输出“1”，即良好，使能信号输入后部分芯片fault电压为0）。②解焊fault引脚为0的芯片和对应阻容后，再次上电测试会出现其他芯片fault输出0。③剩下两三颗芯片后，可以正常输出24v，这时焊上新的芯片可以输出，但不能超过一定数量，多焊一两片芯片后又会出现同①②中的问题。④询问贵司一位对接人员后，提示可能是并联过多导致不同芯片上电时序出现问题，用示波器测量3v建立时间发现最坏情况为200us（此时板上有5片芯片，并且自认为pcb布局比官方评估版更紧凑一些），ss引脚由于无法输出所以没有电压变化无法测量

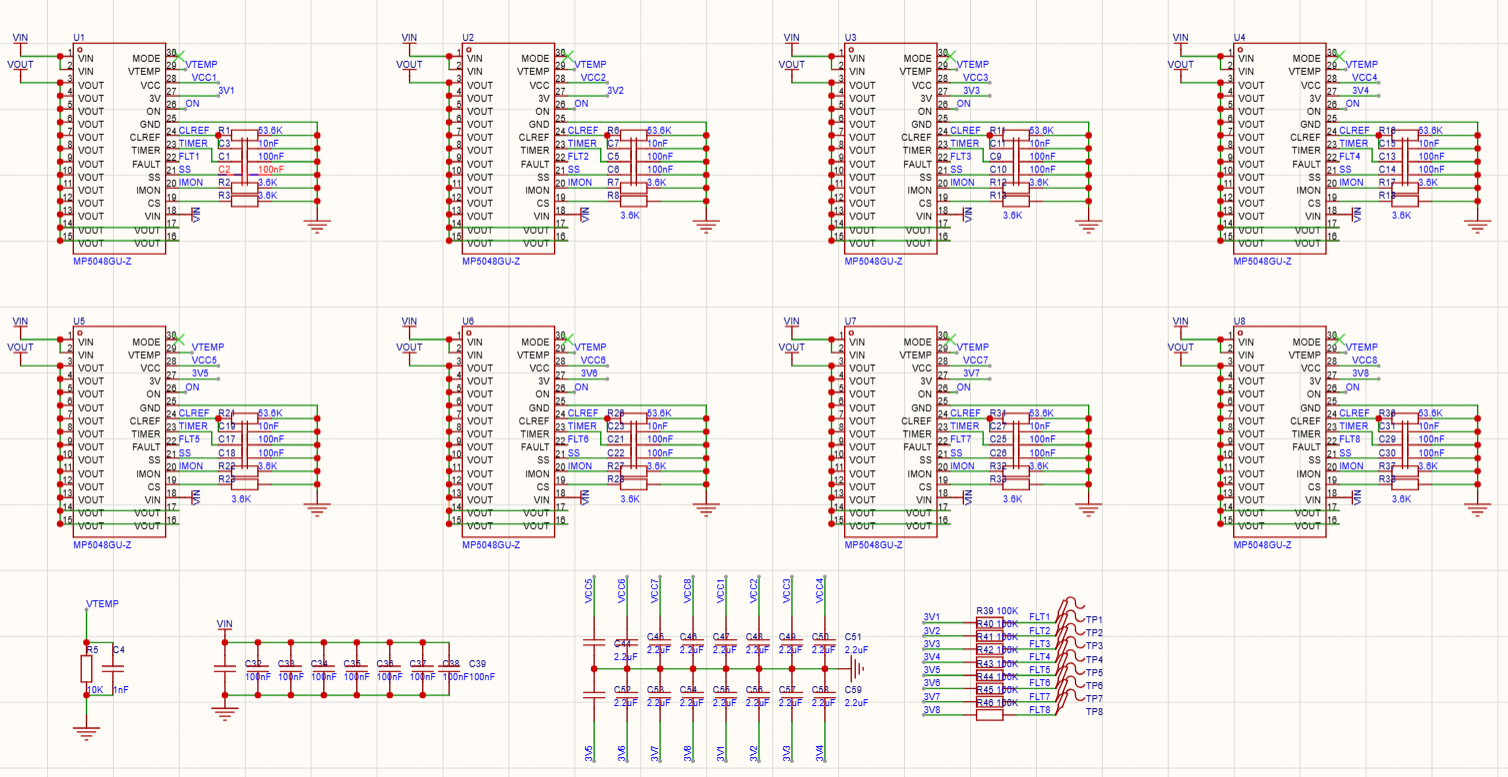

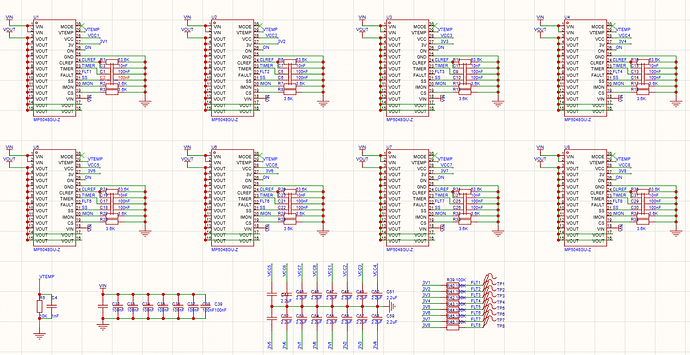

附一张主要原理图，希望得到解答，可以提供更多具体情况，感谢！
如果8颗VCC(3V)建立时间差异放大，先起来的芯片拉起来电流，后起来的芯片因为VCC未稳，内部逻辑混乱可能会导致误判过流/欠压…导致Fault=0，一旦有一颗故障，闭锁模式就会导致整个系统出现故障。可以尝试一下在VCC总线上加上10Ohm磁珠+10uF电解来强制VCC同步，看看是否有所改善。
lusir
3
有两个疑问，如果全部芯片改为auto—retry模式会不会好？3v、4.5v在上电后已经电压稳定且fault均为一，使能信号给出后无法输出并且出现fault为0的情况，这样也是又可能因为ldo上电时序问题吗？简单将3v、4.5v用飞线连起来能否改善这种情况？
我之后这两种方案都飞线试一下
lusir
4
有两个疑问，如果全部芯片改为auto—retry模式会不会好？3v、4.5v在上电后已经电压稳定且fault均为一，使能信号给出后无法输出并且出现fault为0的情况，这样也是又可能因为ldo上电时序问题吗？简单将3v、4.5v用飞线连起来能否改善这种情况？
我之后这两种方案都飞线试一下
第一个问题如果是auto—retry模式可以让芯片在启动初期的抖动期多次尝试。那如果某颗芯片因为抢流暂时关断，它会在下一个周期重新加入输出。这样通常经过 2-3 个周期，8 颗芯片能达成电流平衡并完成启动。但是如果并联设计存在严重的均流不均，那Auto-Retry也可能导致部分芯片在正常工作时也频繁进入重启，不能从根本上解决。
另外一个问题，强行将所有芯片的逻辑参考电平拉齐，这样虽然可以消除由于LDO输出差异导致的逻辑判断门限不一致。但是MP5048的内部LDO并非设计用于并联输出。如果直接硬连，LDO 之间可能会产生倒灌电流，建议还是按照建议，每个VCC依然独立去耦，磁珠+大电容，来试试。
