最近在做一个户外LED路灯项目，100W级别，LED灯珠串联组标称36V、额定3A。路灯这东西跟普通室内照明不一样，装上去之后基本就不维护了，挂在杆子上风吹日晒好几年，所以电源的可靠性和寿命是第一优先级。前级PFC不必多说，后级我选了LLC半桥谐振——软开关特性对EMC友好，开关损耗低意味着温升低，温升低意味着电解电容和磁性元件寿命长。这笔账很好算。
后级LLC的谐振参数设计，这次直接用MPS的在线工具来做初步计算，省得自己画增益曲线画到眼花。
工具地址：MPS LLC Design Tool
一、设计需求梳理
先把需求理清楚：
| 参数 | 数值 | 备注 |
|---|---|---|
| 输入电压 | 380-420Vdc | PFC后级母线 |
| 输出电压 | 36V | LED串标称电压 |
| 输出电流 | 3A | 额定工作电流 |
| 输出功率 | 108W | — |
| 谐振频率 | 100kHz | 兼顾效率和EMC |
输入范围380-420V比较窄，这是PFC做得好的结果——母线纹波控制在±5%以内。窄输入范围对LLC设计来说是好事，增益调节范围要求低，谐振参数的设计自由度更大。
匝比计算：n = Vin_nom/(2×Vo) = 400/(2×36) ≈ 5.56，取整 n = 6。匝比6相比14.4V输出方案的匝比14要小很多，变压器绕制会轻松不少。
二、工具操作：规格填写与峰值增益
打开MPS LLC设计工具，按照需求把参数填进去。界面很直观，不需要额外解释。
填完之后点"计算峰值增益"。这一步工具会根据输入电压范围和满载条件，算出LLC需要提供的最大增益值。因为输入电压范围窄（380-420V），所需的峰值增益不会太高，设计压力比较小。
三、Ln/Q参数选择：我的考量
这一步是整个LLC设计的核心决策点。Ln是励磁电感和谐振电感的比值，Q是品质因数，这两个参数直接决定了增益曲线的形状和谐振网络的特性。
我选的是 Ln = 5，Q = 0.28。说说理由：
为什么Ln取5而不是更大？ LED驱动有个特殊需求——调光。虽然这个项目目前是固定亮度，但留个余量总没错。Ln偏小意味着增益调节范围宽，万一后续要加PWM调光或模拟调光，频率调节范围不至于太极端。当然代价是环流稍大一点，108W的场景下这点效率损失可以接受。
为什么Q取0.28？ 低Q值意味着增益曲线在谐振频率附近更平坦，频率调节的灵敏度低，工作更稳定。路灯驱动不追求极致的瞬态响应，稳定才是王道。Q=0.28配合Ln=5，增益曲线的单调区间足够宽，不会出现频率调反的问题。
四、增益曲线与谐振参数
选好Ln和Q之后，点击增益曲线图的画布区域触发计算。试了一下发现，这个操作确实不太直觉——你得在图表区域点一下，工具才会根据Ln/Q去计算谐振元件的值。不点的话参数不会更新。
计算结果：
- Lr = 156.05μH（谐振电感）
- Cr = 16.23nF（谐振电容）
- Lm = 780.25μH（励磁电感，Lm = Ln × Lr = 5 × 156.05）

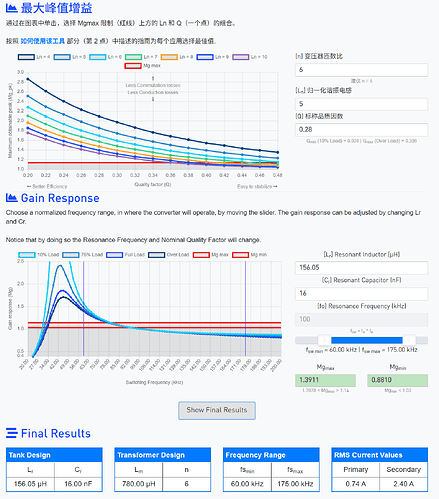

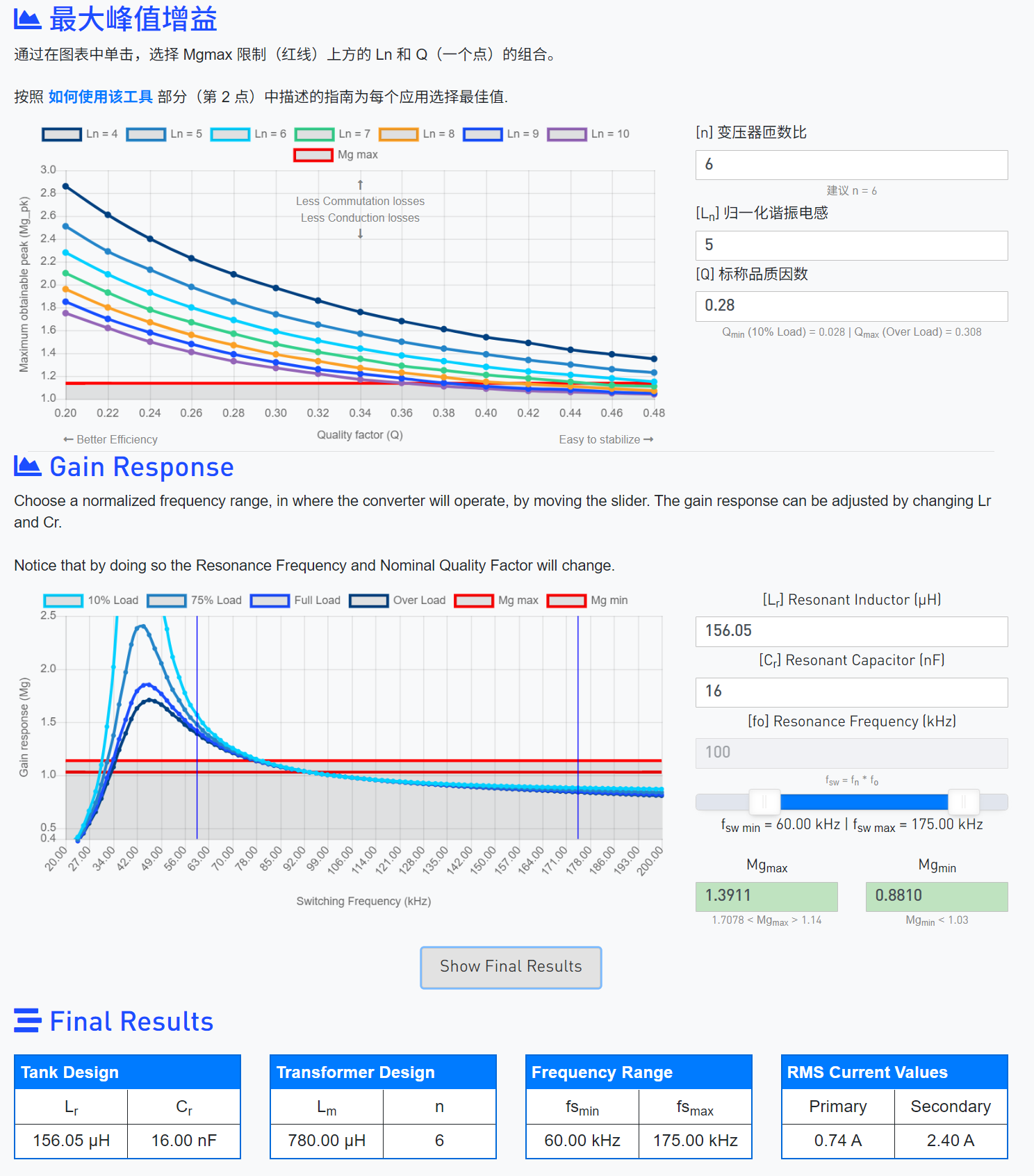

增益曲线（最后一张图）看着很健康。在谐振频率100kHz处增益为1，对应400V输入、36V输出的标称工作点。曲线在50kHz到200kHz范围内保持单调递减，没有异常的驼峰或振荡，说明参数匹配良好。
Lm = 780.25μH这个值我觉得恰到好处。对比一下：如果Ln取到7或8，Lm会到1mH以上，励磁电流太小，ZVS的实现在轻载时可能有问题；Ln=5对应的Lm保证了足够的励磁电流来给MOS管的输出电容充放电，轻载ZVS更有保障。户外路灯存在深夜降功率运行的需求，轻载软开关能力不能忽视。
五、最终参数汇总
点击"Show Final Results"查看完整设计数据：
关键电流参数：
- 原边电流：0.74A
- 副边电流：2.40A
原边0.74A，副边2.40A，电流应力都不大。36V/3A的输出规格决定了这是一个相对"轻松"的LLC设计——匝比适中、电流不大、输入范围窄，各方面都没什么极端要求。
六、EMC与可靠性分析
做LED路灯驱动，EMC是绕不过去的坎。户外灯具要过GB17743和GB17625的限值，有些项目还要过CISPR 15。LLC拓扑的先天优势在这里就体现出来了：
传导EMI方面：LLC工作在谐振频率附近，开关波形接近正弦，高频谐波分量比硬开关拓扑低很多。原边MOS管实现ZVS，关断时电流过零，dv/dt可控，共模噪声源头就小了。100kHz的谐振频率选得也有讲究——低于150kHz的传导EMI测试起始频率，基频分量不在测试范围内。
辐射EMI方面：谐振电流接近正弦波，变压器和走线上的高频纹波小，辐射源强度低。实际做板的时候，谐振回路（Lr-Cr-变压器原边）的走线面积要尽量小，这是常识但总有人忘。
可靠性方面：108W的功率，LLC效率做到96%以上不难，损耗不到5W。关键是热均匀分布——变压器、MOS管和整流管三处热源不要扎堆。户外灯具密封散热条件差，温升每降低10°C，电解电容寿命翻一倍，这个关系要时刻记在心里。
七、与方案选型的对比思考
108W的LED驱动，除了LLC还有其他选择吗？当然有——移相全桥、有源钳位反激都可以做。但综合比较下来：
- 移相全桥：108W用全桥，4个MOS管加驱动变压器，成本偏高，有点浪费
- 有源钳位反激：功率上限刚好在100W附近，做108W有点勉强，变压器磁芯利用率也不如LLC
- LLC半桥：两个MOS管、一个谐振网络、一个变压器，元件数量少，效率高，EMC好——最合适
所以LLC在这个功率段、这个应用场景下，确实是最优解。
八、总结
MPS的LLC设计工具在这个项目中帮我快速锁定了谐振参数，Ln=5、Q=0.28的组合兼顾了增益裕量和轻载ZVS能力，适合路灯这种需要宽工况运行的应用。工具给出的Lr=156.05μH、Cr=16.23nF作为起始值是可靠的，后续做板时根据实测谐振频率微调Cr的值就行。
一点建议：如果工具能增加一个轻载ZVS判断功能——输入Lm和MOS管输出电容Coss，自动计算最低ZVS负载百分比——对户外照明这类轻载运行时间长的应用会更实用。
总的来说，这个工具在LLC初步设计阶段确实好用。参数靠谱，操作简单，比翻论文手算效率高多了。做LED驱动的同行可以试试，特别是对LLC不太熟悉的新手，用这个工具建立直觉很有帮助。
