一、项目背景
最近接了一个安防监控项目，甲方要求在一栋办公楼里部署大约60个PoE摄像头，每层楼用一台PoE交换机集中供电。PoE交换机本身需要一个AC-DC电源模块来给48V PoE总线供电。
按照IEEE 802.3af标准，PoE供电电压为48V，单端口最大功率15.4W。我们这次先做一个单路48V/0.5A（24W）的电源模块作为验证平台，后续再根据实际需求扩展到多路输出和更大功率。
安防项目对电源可靠性要求很高——摄像头一断电就是安全盲区，7x24小时不间断运行是最基本的要求。所以电源设计不能只看纸面参数，变压器参数、热设计余量、元器件应力这些都得仔细审核。
这次用MPS的反激设计工具先做一轮初步设计评估，看看工具给出的参数是否合理。
二、设计规格
| 参数 | 规格 |
|---|---|
| 输入电压 | 90-264Vac（宽范围输入） |
| 输出电压 | 48V |
| 输出电流 | 0.5A |
| 输出功率 | 24W |
| 输出路数 | 单路 |
选择宽范围输入是因为安防项目现场电网质量参差不齐，有些老旧建筑的电压波动比较大，90V-264V全范围覆盖是必须的。
三、工具操作与结果
系统参数配置
打开MPS Flyback Design Tool之后，需要注意两个默认设置：
- 输入模式默认是DC，必须手动切换到AC——我们是AC-DC应用。
- 输出路数默认是2，要改成1——这次只做单路48V输出。
这两个地方如果忘了改，后面所有计算结果都会不对，算是工具使用上需要留意的点。

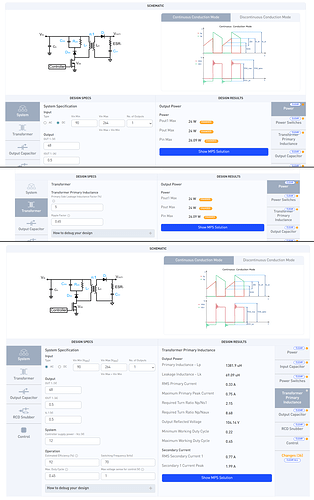

参数配置完成后的界面如文末图1所示。
变压器参数计算

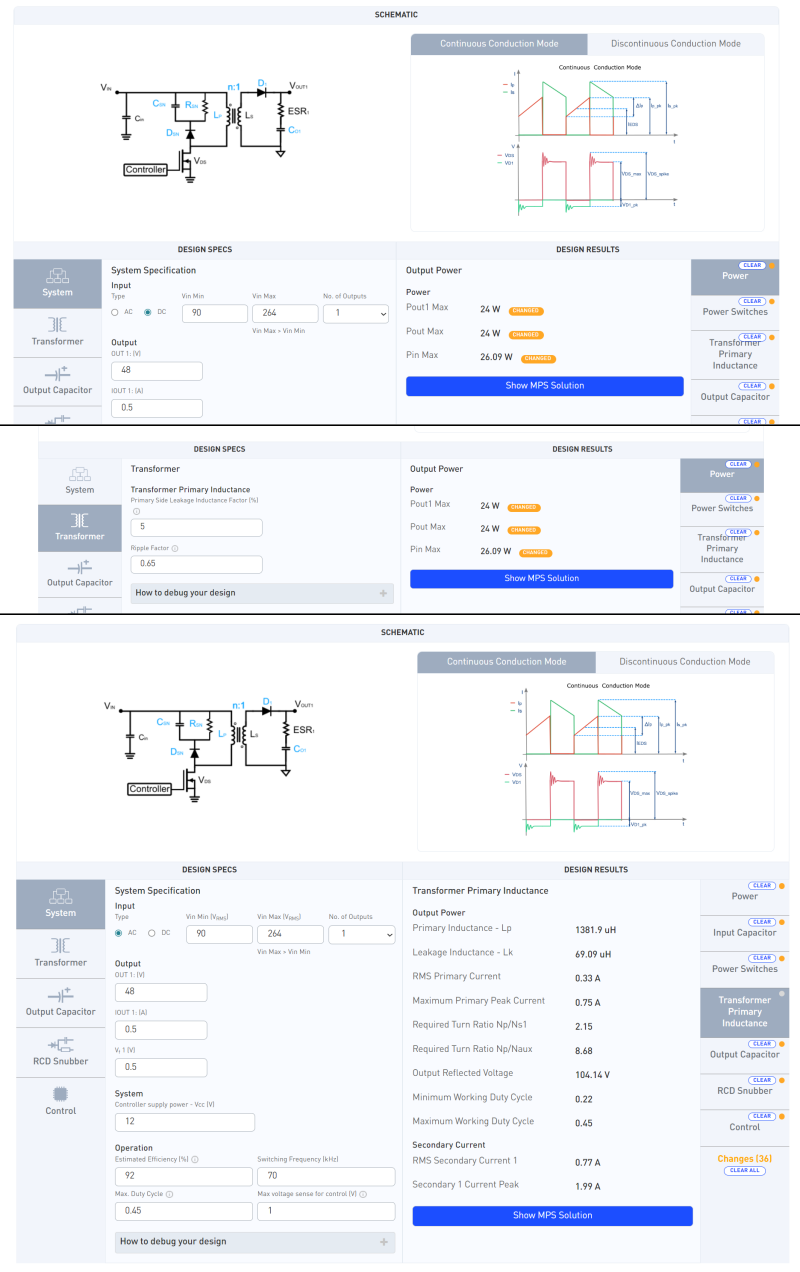

切换到 Transformer 标签页，工具自动给出变压器设计结果，如文末图2所示
核心参数汇总：
| 参数 | 数值 | 备注 |
|---|---|---|
| Pout | 24W | 输出功率 |
| Pin | 26.09W | 输入功率 |
| 效率 | ≈92% | Pin/Pout推算 |
| Lp (初级电感) | 1381.9μH | — |
| Lk (漏感) | 69.09μH | 约占Lp的5% |
| Np/Ns1 (匝比) | 2.15 | — |
MPS方案详情
点击 “Show MPS Solution” 查看完整的电流参数：
电流参数：
| 参数 | 数值 |
|---|---|
| 初级 RMS 电流 | 0.33A |
| 初级峰值电流 | 0.75A |
| 次级 RMS 电流 | 0.77A |
| 次级峰值电流 | 1.99A |
四、参数分析与设计考量
拿到工具的计算结果之后，从工程可靠性角度逐项审视一下。
效率与散热
92%的效率意味着损耗约2.09W。对24W的电源来说，这个损耗在可接受范围内。但安防电源通常安装在弱电井或者交换机机柜内部，通风条件并不理想，环境温度可能达到45-50度C。因此实际热设计时需要按最恶劣工况来考虑——2W的损耗在密闭空间里仍然可能导致温升偏高，PCB布局上需要给功率器件留出足够的散热铜皮面积。
匝比分析
Np/Ns1 = 2.15，这个匝比相对较小。和5V输出的反激不同，48V输出时输入输出电压比本身就不大（整流后DC约127V-375V，输出48V），所以匝比在2左右是合理的。匝比小意味着初级匝数少，变压器绕制相对简单，耦合也容易做得好，对降低漏感有利。
漏感评估
Lk = 69.09μH，占初级电感Lp的5%。这个比例中规中矩。漏感存储的能量在开关管关断时会通过RCD钳位电路释放为热量，计算一下：漏感损耗约为 0.5 × Lk × Ipk^2 × fsw。虽然具体开关频率工具没有直接给出，但从漏感比例来看，RCD钳位电路的损耗应该在可控范围内。
实际绕制变压器时，建议采用三明治绕法（Primary-Secondary-Primary），可以有效降低漏感，进一步减小钳位损耗和EMI。
电流应力与器件选型
从器件选型的角度看这组电流数据：
初级侧：峰值电流0.75A，RMS电流0.33A。选MOS管时，Ids额定值建议至少取2倍余量，即1.5A以上。考虑到48V输出加上漏感尖峰，MOS管的Vds耐压建议选650V或700V。安防电源长期运行，不建议在器件应力上做得太紧。
次级侧：峰值电流1.99A，RMS电流0.77A。整流管选型上，48V输出建议用快恢复二极管或者超快恢复管，额定电流取3A以上为宜。反向耐压方面，需要考虑反射电压和输出电压叠加，至少选150V耐压的管子。
相比低压大电流的应用（比如5V输出），48V/0.5A的次级电流要小得多，这对输出电容的纹波电流承受能力和整流管的导通损耗都是利好——设计余量更容易做足。
与5V充电器方案的对比
之前也跑过一个5V/2A的方案，两者对比很有意思：
| 参数 | 5V/2A (10W) | 48V/0.5A (24W) |
|---|---|---|
| 匝比 | 18.93 | 2.15 |
| 初级电感 | 3316.55μH | 1381.9μH |
| 次级峰值电流 | 7.97A | 1.99A |
功率更大的48V方案，次级电流反而小很多，变压器匝比也小得多。核心原因就是输出电压高——同样的功率下电流更小，同样的输入电压下变比更小。这也解释了为什么高压输出的反激电源在效率和EMI上往往比低压大电流的方案更容易做好。
五、总结
从工具评估的结果来看，MPS Flyback Design Tool给出的48V/0.5A方案参数基本合理：
- 效率92%可以接受，但安防场景需要额外关注散热设计，尤其是密闭安装环境。
- 匝比2.15偏小，变压器绕制相对简单，这是48V输出的天然优势。
- 漏感比例5%在正常范围，三明治绕法可以进一步优化。
- 电流应力不大，器件选型有充足的降额空间，有利于长期可靠运行。
工具本身的操作比较简洁，三步就能拿到变压器初步参数，作为方案前期评估是够用的。后续还需要配合仿真工具做更细致的环路设计和EMI分析。
对于安防这类对可靠性要求高的应用，工具计算结果只是起点。实际量产前一定要做充分的高低温测试、老化测试和浪涌测试，这些是纸面计算替代不了的。
工具链接：MPS Flyback Design Tool，有兴趣的同行可以自己跑一下参数验证。
