【MPS LLC设计工具 实测】车载蓄电池充电器LLC设计——14.4V/7A
做了十几年电源，车载充电器这块算是老本行了。最近接了个小项目，给一款12V铅酸蓄电池做车载充电器，浮充电压14.4V，充电电流7A，总功率大概101W。前级PFC就不多说了，成熟方案，母线电压380-420Vdc。后级拓扑选LLC半桥谐振，这个功率段用LLC其实有点"杀鸡用牛刀"的味道，但客户指定要高效率低EMI，那LLC就是不二之选。
变压器设计是这个项目最头疼的地方——14.4V输出意味着匝比会很大，副边绕组的电流也不小。以往都是手算加仿真迭代好几轮，这次想偷个懒，试了一下MPS的LLC在线设计工具。
工具地址：MPS LLC Design Tool
一、规格参数填写
打开工具，第一步就是填基本规格。说实话界面做得比较清爽，参数一目了然：
- 输入电压范围：380-420Vdc
- 输出电压：14.4V
- 输出电流：7A
- 谐振频率：100kHz
- 匝比 n = 14
匝比这个值我是提前算好的。380V母线、半桥结构、14.4V输出，理论匝比 n = Vin/(2×Vo) = 400/(2×14.4) ≈ 13.9，取整14。这个匝比相当大了，意味着变压器原边匝数多、副边匝数少，绕制工艺上要多花心思。

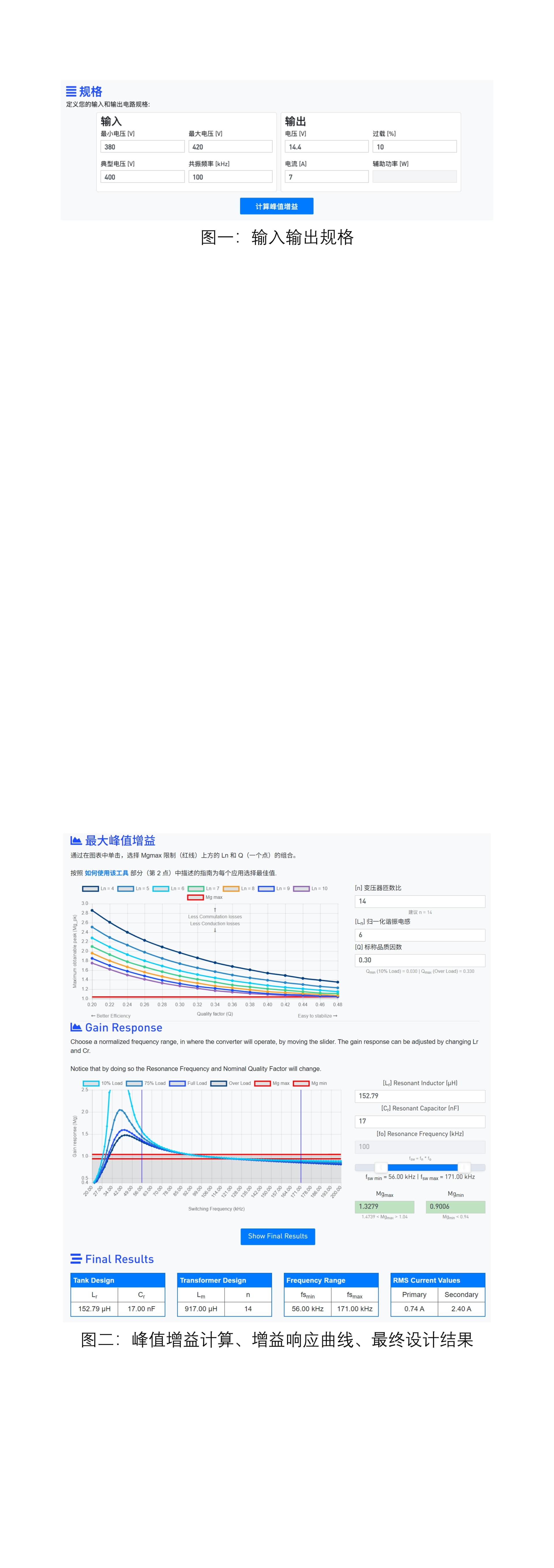

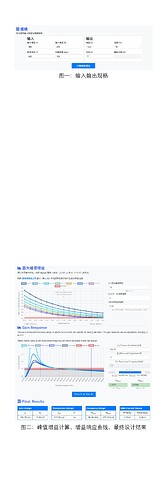

见附件图片：输入输出规格
二、峰值增益计算
填完规格，点击"计算峰值增益"按钮，工具会自动算出在给定输入电压范围和负载条件下需要的峰值增益。这一步很关键——峰值增益决定了谐振参数的选取范围，增益裕量不够的话，宽电压范围下就调不动了。
见附件图片：峰值增益计算
拿到峰值增益之后，下一步就是选Ln和Q值了。这里有个小坑：Ln和Q的组合不是随便填的，要保证增益曲线在工作频率范围内单调，而且峰值增益要大于所需值。
根据经验，我选了：
- Ln = 6（励磁电感与谐振电感的比值）
- Q = 0.30（品质因数）
Ln取6是因为低压大电流场景下，Ln太小会导致环流太大、效率掉；Ln太大又会导致增益范围窄、启动困难。Q取0.30偏低一些，给增益曲线留够裕量——毕竟14.4V输出对增益精度比较敏感，稍有偏差可能就充不满或者过压。
三、增益响应曲线
填完Ln和Q后，这里要注意——必须点击增益曲线图的画布区域，工具才会根据你选的Ln/Q组合去计算具体的谐振参数Lr和Cr。我第一次用的时候在这卡了好一会儿，一直等它自动算，结果人家是要你手动点一下触发的。
点击画布后，工具给出：
- Lr = 156.05μH（谐振电感）
- Cr = 16.23nF（谐振电容）
- Lm = 936.30μH（励磁电感，Lm = Ln × Lr = 6 × 156.05）
见附件图片：增益相应曲线
看增益曲线，在谐振频率100kHz附近增益为1，对应正常工作点。低于谐振频率时增益上升，用于输入电压偏低时的补偿。Q=0.30的曲线单调性很好，没有出现双峰之类的异常，增益裕量也足够覆盖380-420V的输入范围。
这个Lm = 936.30μH的值也合理。做过LLC的人都知道，Lm太小虽然增益范围宽，但原边环流大、导通损耗高；Lm太大则调节范围窄。对于100W级别、匝比14的设计，接近1mH的Lm是比较适中的。
四、最终设计结果
点击"Show Final Results"，工具汇总了所有关键参数：
见附件图片：最终设计结果
重点看两个电流值：
- 原边电流：0.67A —— 原边电流不到1A，MOS管的选型压力不大，普通的高压MOS就能搞定
- 副边电流：5.56A —— 这个就需要注意了
副边5.56A，整流管的导通损耗是大头。14.4V输出建议用同步整流，肖特基在这个电流下压降损耗太大了。而且匝比n=14导致副边只有1-2匝，漏感的一致性控制很重要，否则两个整流管电流不均。
五、变压器设计的几点思考
工具给出了谐振参数，但实际做变压器还有不少门道，这里聊几个实际经验：
匝比14带来的绕制挑战：假设副边1匝，原边就要14匝。副边1匝走7A电流，铜箔绕组是比较好的选择，但铜箔跟原边利兹线的耦合要做好，否则漏感偏大影响谐振参数。如果副边2匝，原边28匝，磁芯窗口面积可能不够——100W用EE25或EE30磁芯，窗口就那么大，28匝还要用多股线并绕，比较紧张。
Lm的实现方式：936.30μH的励磁电感可以通过磁芯气隙来调节。实际上LLC变压器的Lm就是靠气隙大小来精确控制的，这比独立谐振电感好做得多。Lr = 156.05μH可以利用变压器漏感再串一个小电感来凑，也可以全部用外置谐振电感。
散热方面：101W的功率，假设效率95%，损耗5W左右。车载环境温度可能到85°C，热设计余量要留够。变压器和整流管是主要热源，MOS管因为实现了ZVS软开关，损耗反而不大。
六、个人总结
用了MPS这个LLC设计工具，说实话效率确实提高不少。以前手算谐振参数要反复查曲线、试凑Ln/Q组合，现在几分钟就能得到一组可用的参数，而且增益曲线直接给你画出来，心里有底多了。
不过工具给出的终究是理论值，实际做板子还要考虑寄生参数、磁芯特性、绕组工艺这些东西。我建议的流程是：工具出初始参数 → 搭仿真验证 → 做样机微调。特别是这种大匝比、低压大电流的场景，变压器寄生参数对谐振频率的影响不可忽视。
对于这个14.4V/7A的车载充电器方案，Ln=6、Q=0.30的组合整体偏保守稳健，适合量产一致性要求高的场景。如果追求极致效率，可以尝试Ln=7或8，但增益裕量会变小，需要更精确的变压器工艺来保证。
做了这么多年电源，深感好工具能省的不只是时间，更是减少试错的成本。推荐同行们试试。
