项目背景
最近手上接了个电动工具充电器的项目，客户做的是10串锂电池的电钻和电锯，要求满充电压42V、充电电流3A，算下来功率126W。前级PFC已经定了方案，输出母线电压380-420Vdc，后级需要一个DC-DC隔离变换器。
说实话，这个功率段的充电器，拓扑选择其实挺纠纷的。正激、反激、LLC都能做。但客户对效率和体积都有要求——毕竟电动工具的充电器经常要跟着工具箱跑工地，太大太重工人不愿意带。反激在这个功率下变压器损耗偏大，正激需要复位电路也麻烦，最后还是决定上LLC。LLC谐振软开关，效率高、EMI好，虽然设计稍微复杂一点，但做好了体积可以控制得很小。
之前听同事推荐过MPS的LLC在线设计工具，正好趁这个项目试试水。工具地址：MPS LLC Design Tool
参数填写：从规格到谐振参数
打开工具，界面还挺清爽的，左边填参数，右边实时显示结果。
第一步是把基本规格填进去：输入电压范围380-420Vdc，输出42V/3A，谐振频率我选了100kHz。匝比这里我填的n=5，这个值是根据输入输出电压比粗算的：400V/(2×42V)≈4.76，取整数5。
填完规格之后，工具上面有个"计算峰值增益"的按钮，点一下它会自动算出当前条件下需要的最小峰值增益。这一步很重要，因为后面选Ln和Q的时候，增益曲线的峰值必须覆盖这个值，不然在最低输入电压下就调不到目标输出了。
谐振参数选择：Ln和Q的门道
接下来就是LLC设计的核心了——选Ln和Q。这两个参数直接决定了谐振腔的特性。
我这里选的是Ln=5、Q=0.25。Ln是励磁电感与谐振电感的比值（Lm/Lr），Q是品质因数。说实话，这两个值的选择是有讲究的：
- Ln偏小（比如5），意味着励磁电感相对谐振电感不会太大，开关管的关断电流会稍大一些，但增益范围更宽，适合输入电压波动不太大的PFC后级应用。
- Q偏小（比如0.25），谐振槽的选频特性比较平缓，轻载时频率不用跑太高，有利于控制轻载损耗。

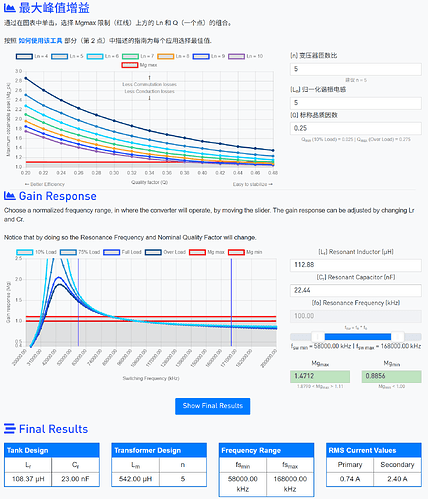

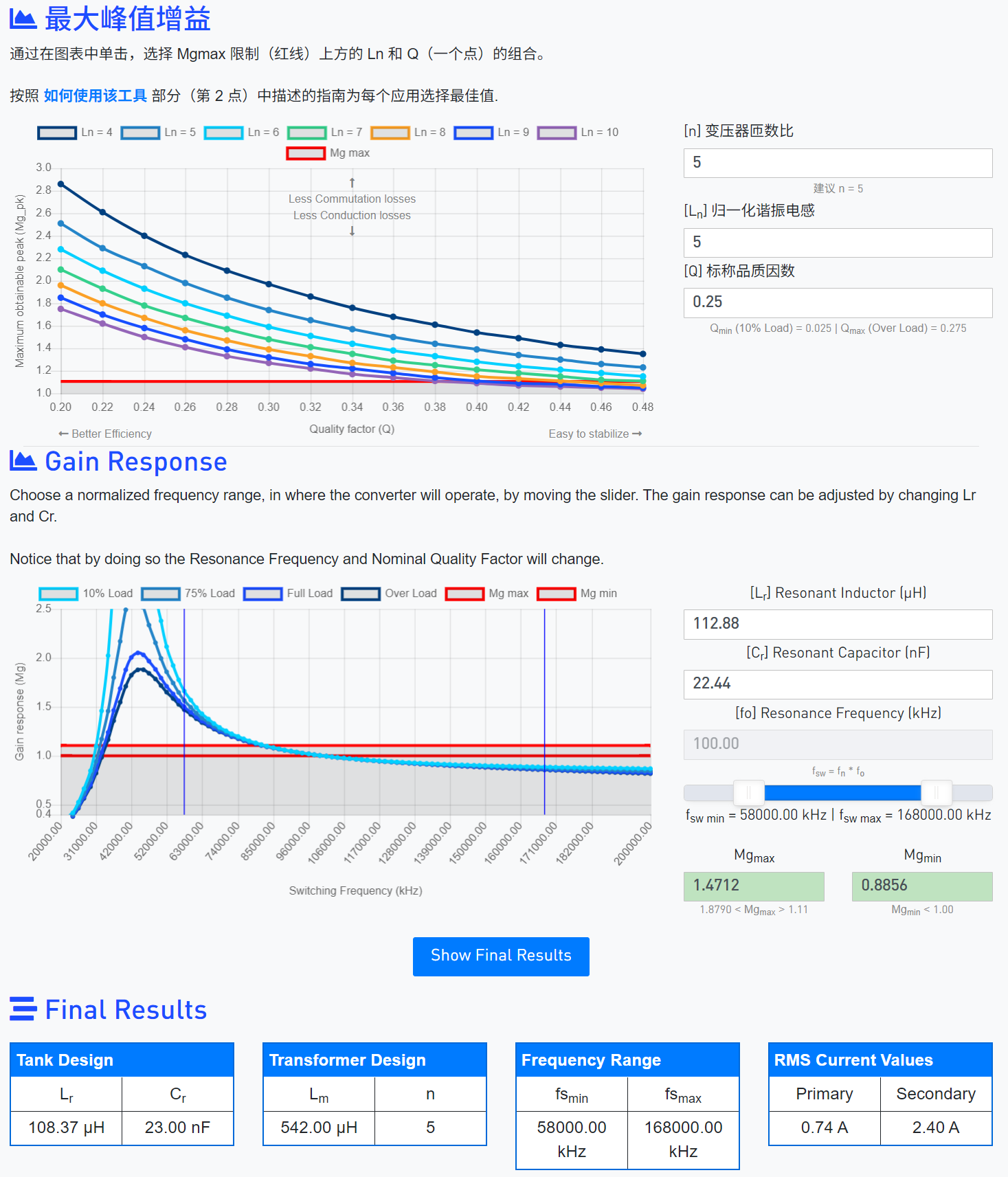

填好Ln和Q之后，这里有个小坑——你不能光填完数字就等着，需要在右边的增益曲线图上点一下。试了一下发现，只有点击了图表区域，工具才会根据Ln和Q计算出具体的Lr和Cr值。我第一次用的时候在这里卡了一会儿，还以为工具有bug，结果是自己操作不对。
点击之后，工具算出来的谐振参数：
- 谐振电感 Lr = 112.88μH
- 谐振电容 Cr = 22.44nF
- 励磁电感 Lm = 564.40μH（就是Ln × Lr = 5 × 112.88）
从增益曲线上可以看到，在谐振频率100kHz处增益为1，往左频率降低增益上升，峰值增益足够覆盖最低输入电压的需求。曲线形状也比较平滑，没有出现双峰之类的异常，说明参数选得还算合理。
最终结果：电流应力一目了然
参数确定后，点"Show Final Results"，工具会把关键的电流参数都列出来。
关键数据：
- 原边电流有效值：0.94A —— 这个值直接关系到MOS管和变压器原边绕组的选型。0.94A不算大，普通的半桥MOS管就能搞定。
- 副边电流有效值：2.41A —— 整流二极管或者同步整流MOS的选型依据。对于42V/3A的输出，副边2.41A的有效值，用两个低压MOS做同步整流完全没问题。
磁性元件设计思路
拿到Lr=112.88μH和Lm=564.40μH这组参数，变压器设计就有方向了。LLC变压器通常把谐振电感集成在变压器的漏感里，通过控制原副边绑组的耦合程度来调节。112.88μH的谐振电感在100kHz下不算特别大，用EE30或者EE25的磁芯应该能做得下，体积控制得住。
谐振电容22.44nF，这个值在实际采购中不太好凑整，可能需要用两个电容并联。比如22nF并一个470pF，或者直接用22nF然后靠调节Lr来微调谐振频率。这也是实际工程中经常遇到的情况，工具算出来的理想值和实际能买到的元件之间总有点gap。
个人总结
整体用下来，MPS这个LLC设计工具确实能省不少事。最大的好处是把Ln、Q的选择和增益曲线可视化了，你调参数的时候能直观看到增益曲线的变化，比自己在Excel里算公式、画图要快得多。
几点使用心得：
- 匝比n的选择要先手算一个大概范围，工具不会帮你自动优化这个值。
- 点击图表触发计算这个操作逻辑刚开始不太直观，但习惯了就好。
- 工具给出的是理想值，实际设计还要考虑元器件的标准值、变压器的工艺能力等，需要在工具结果基础上做微调。
- 对于PFC后级的应用，输入电压范围窄（380-420V），LLC设计相对容易，增益需求不高，参数裕量比较充足。
这个42V/3A的电动工具充电器方案，从参数上看是可行的。下一步就是画板子打样，到时候再看实测效率能不能达标。以成本来看，LLC的元件数确实比反激多一些，但如果效率能比反激高3-5个点，散热设计省下来的钱和体积，是可以弥补回来的。
