设计基于mp9931的24V-19V 7A模块,开关频率150kHz,电感22UH。
现象:
FCCM模式下无法正常工作,PSM模式下空载正常,10W以内带载正常,10W触发保护关断
想请问一下:
-
有什么可能原因导致FCCM无法正常工作
-
有什么可能原因导致PSM模式低功率下触发保护
-
PCBlayout上存在哪些问题

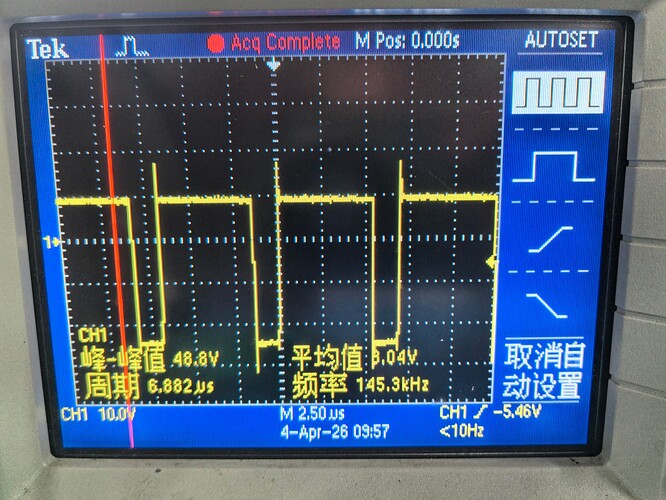

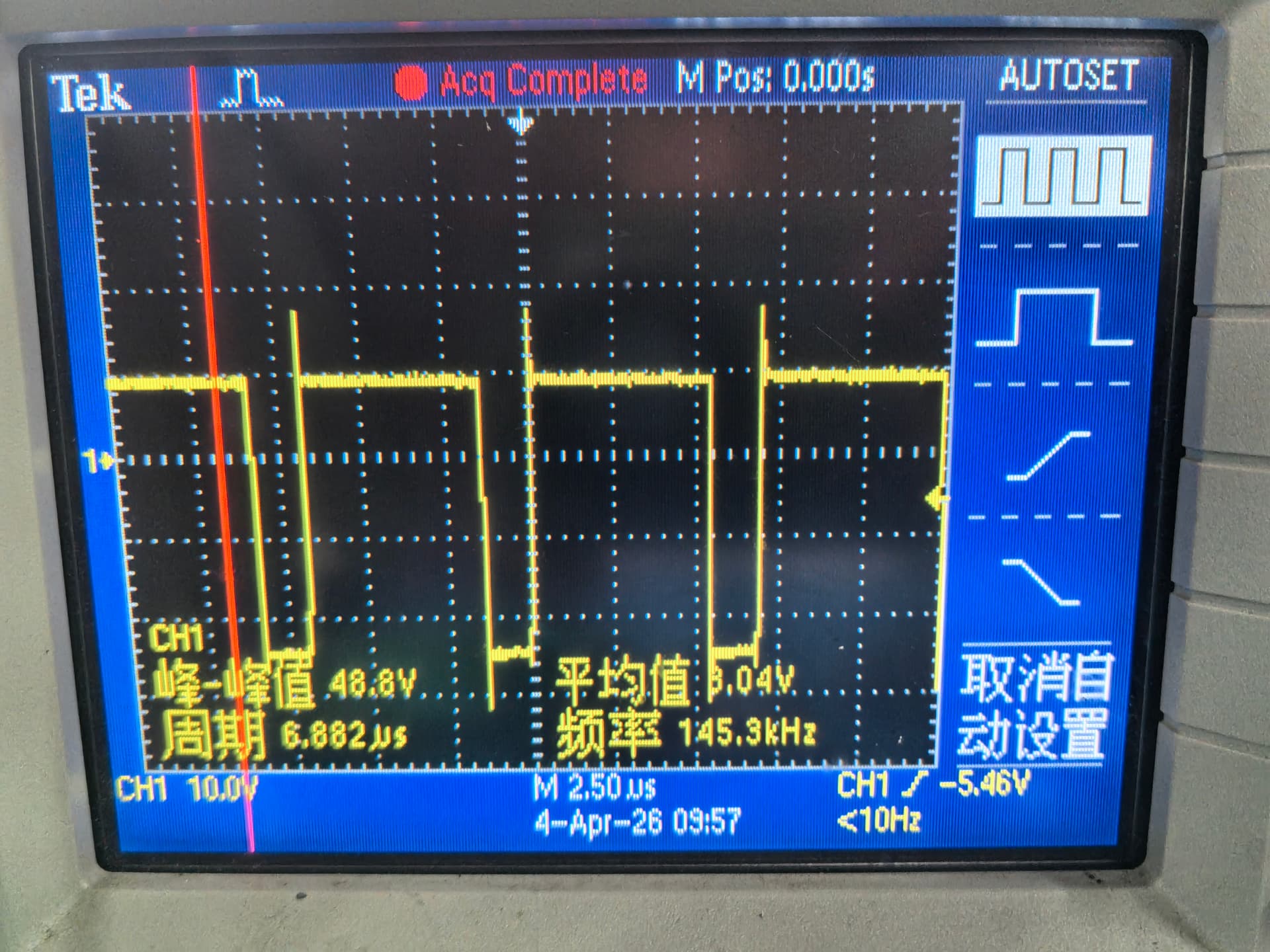

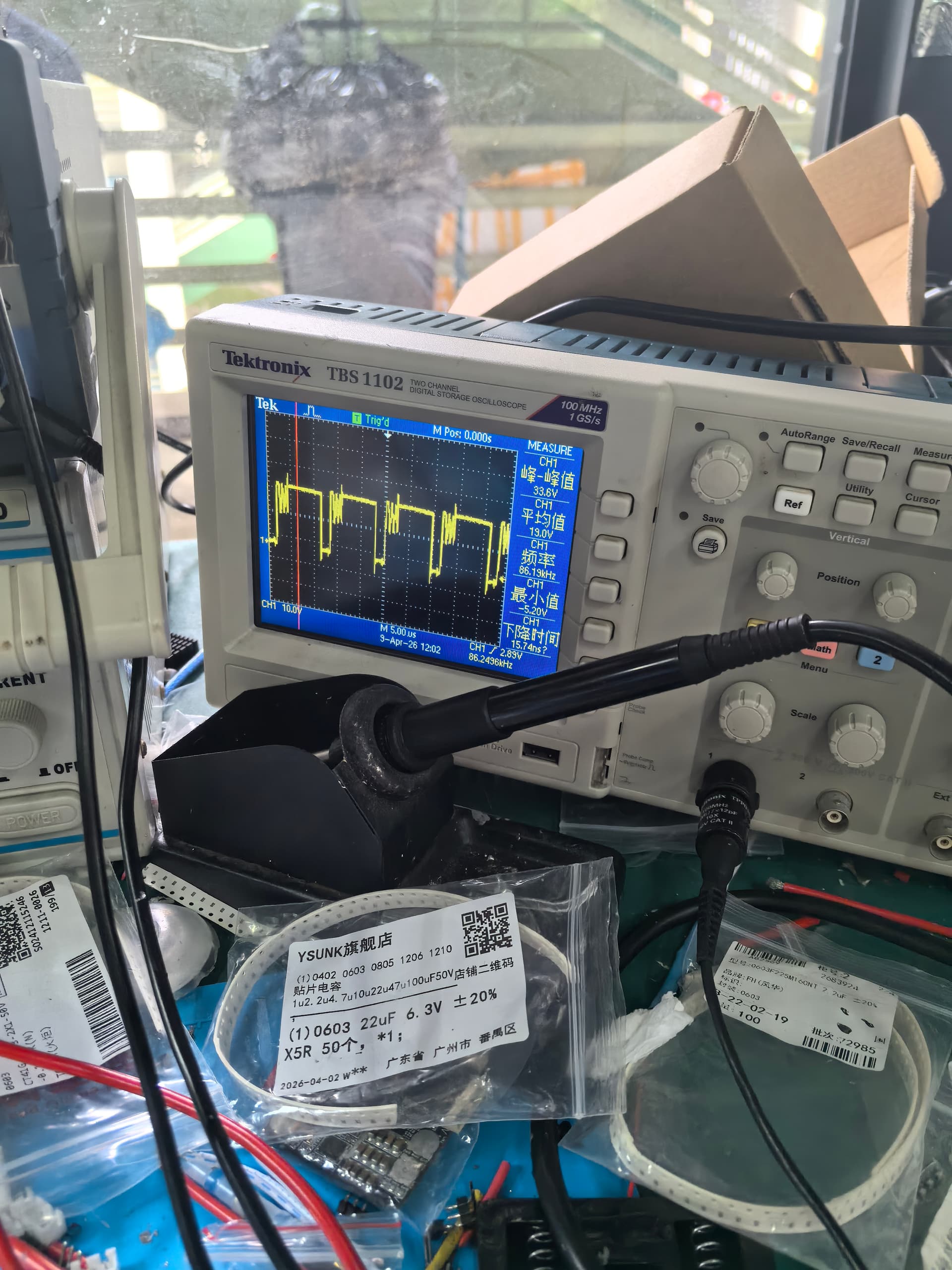

图一:SW节点

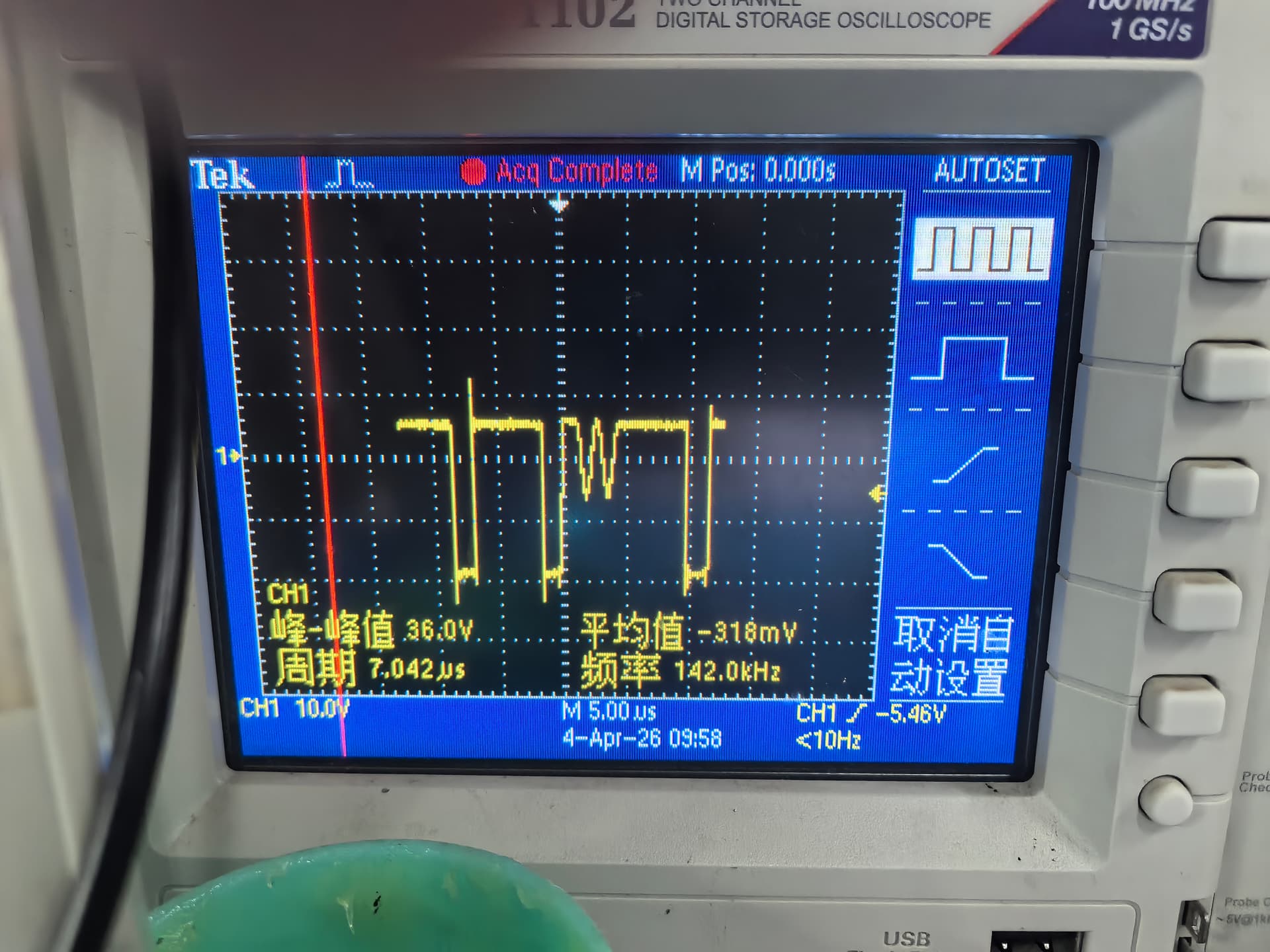

图二:高侧mos栅极

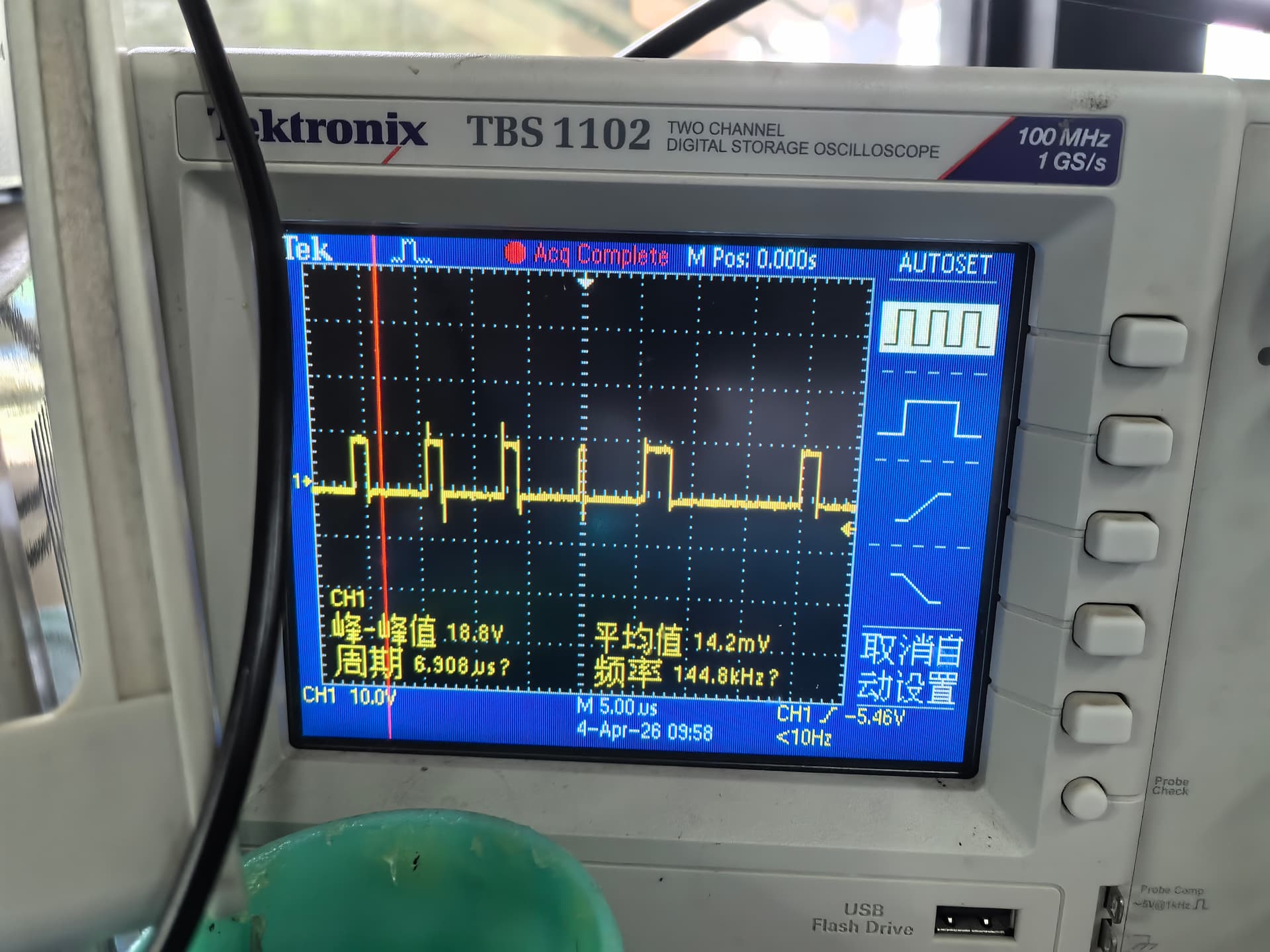

图三:低侧mos栅极

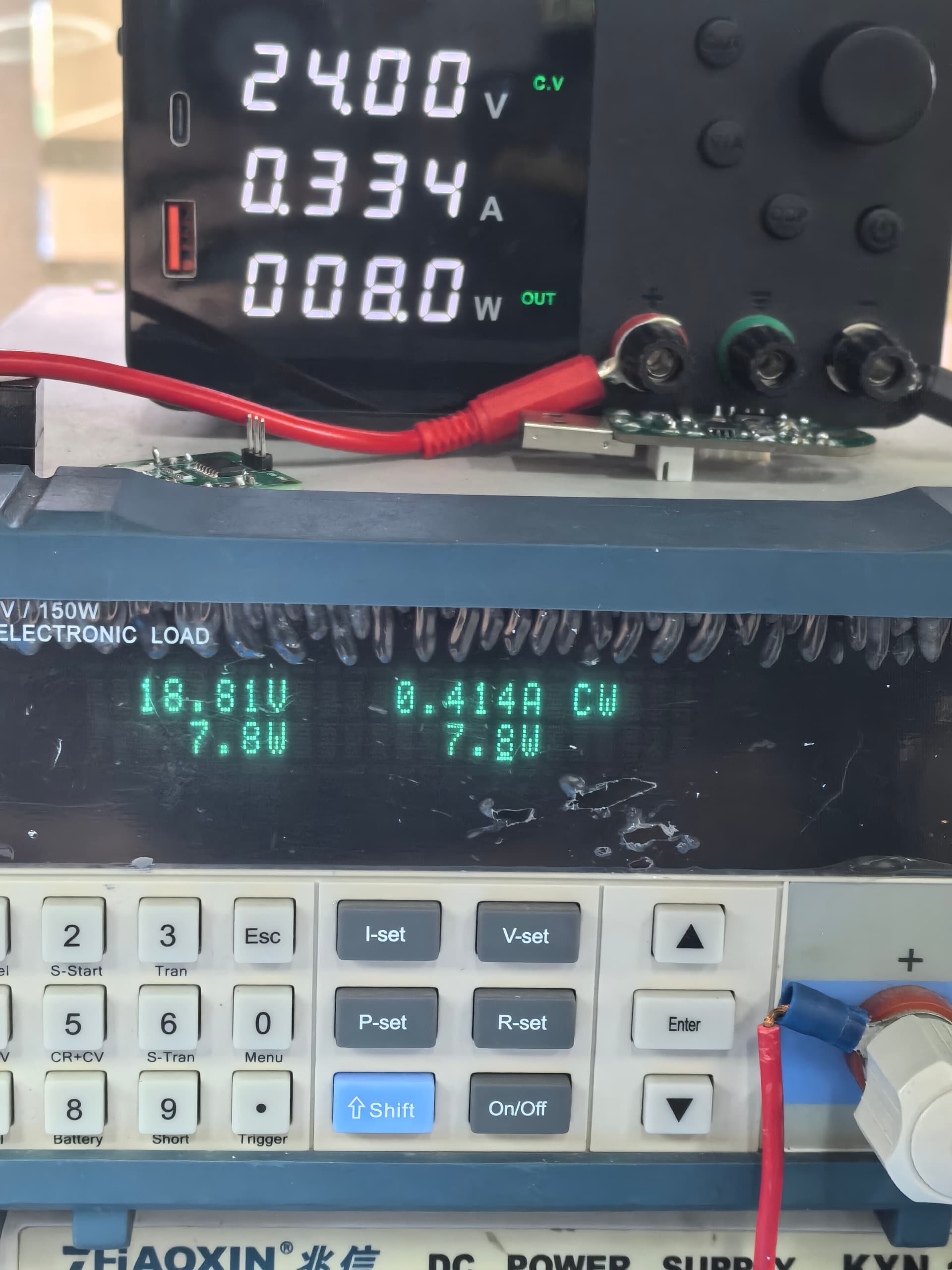

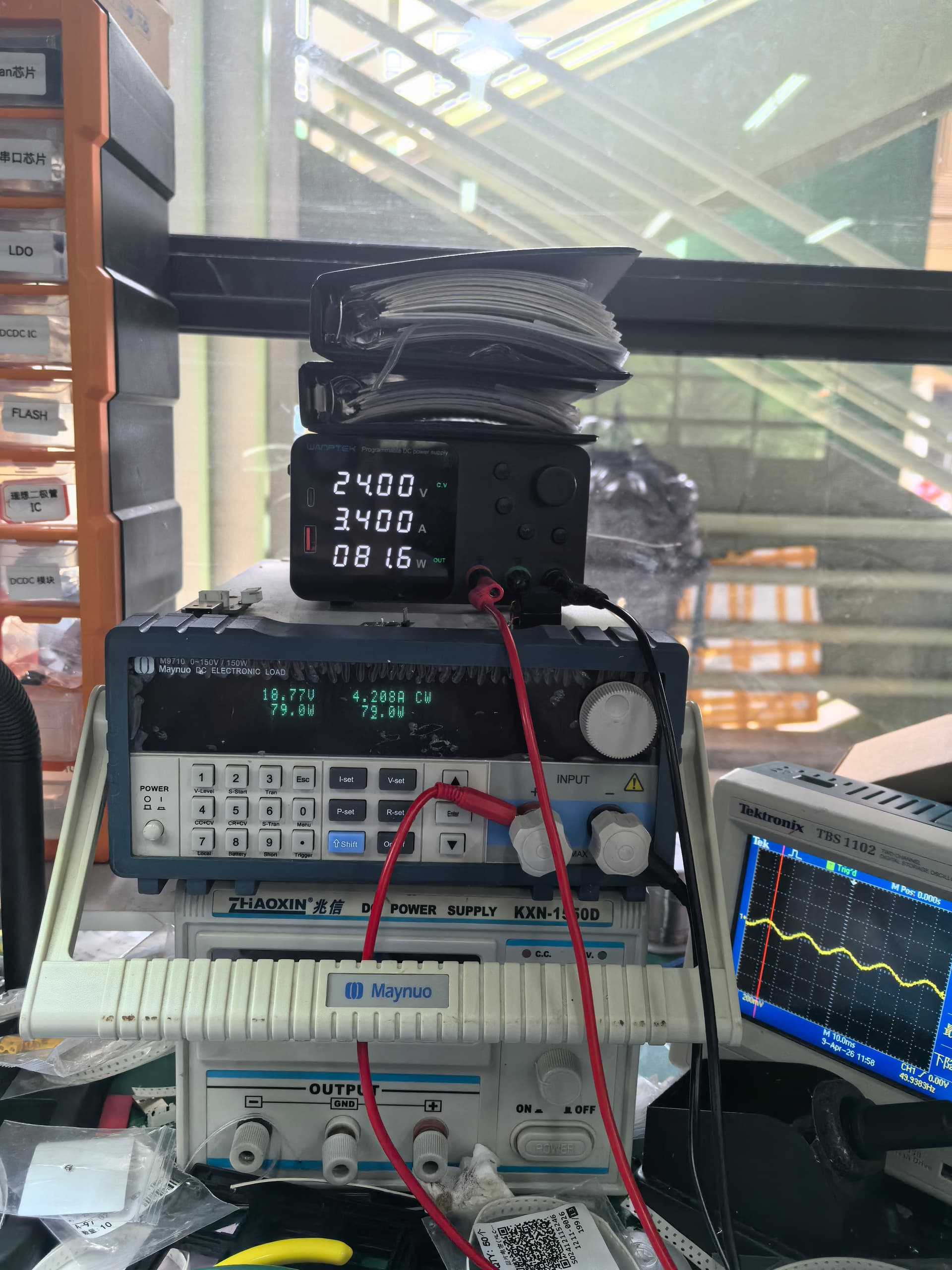

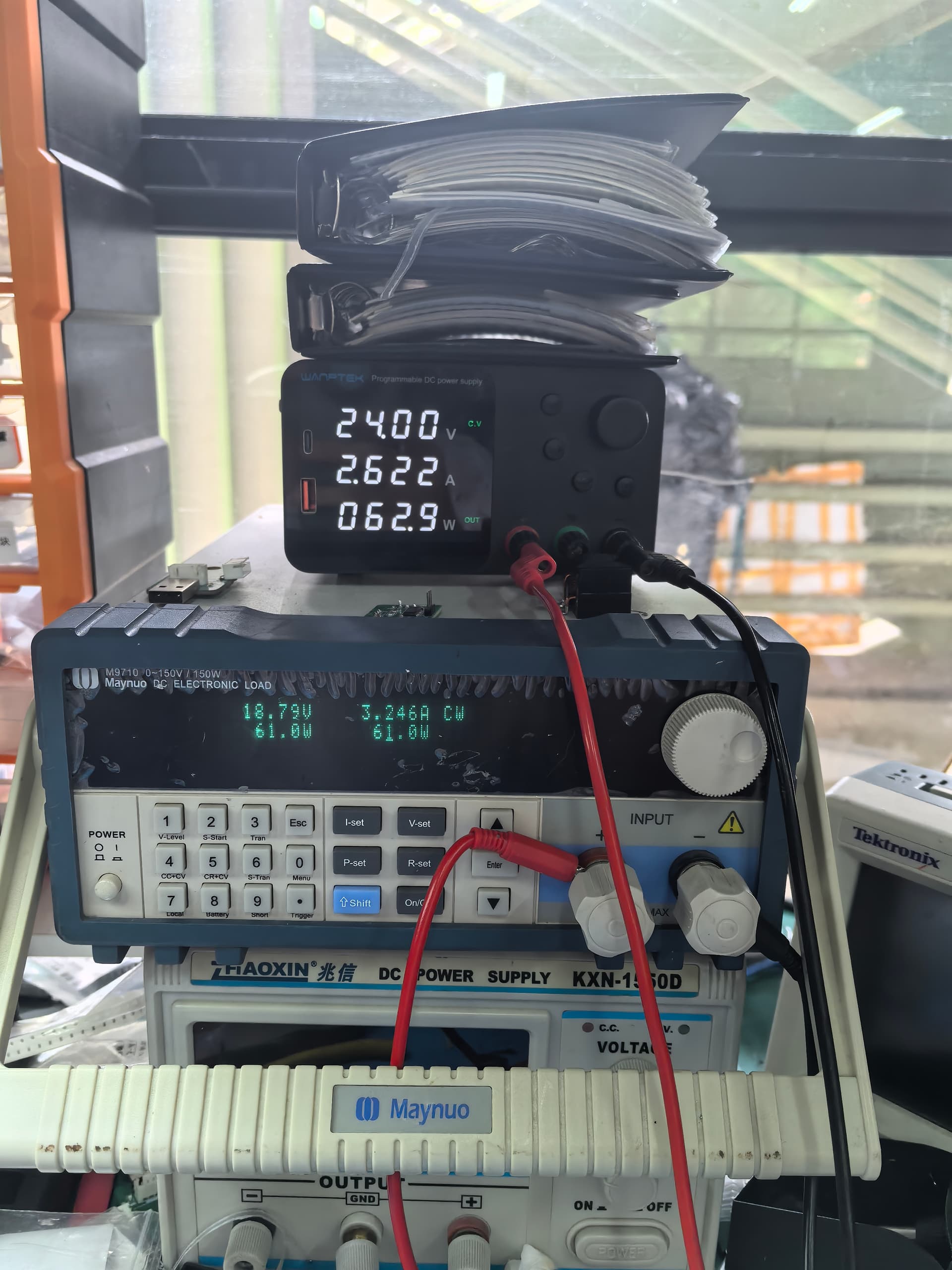

图四:测试工况(负载接的线损较大)

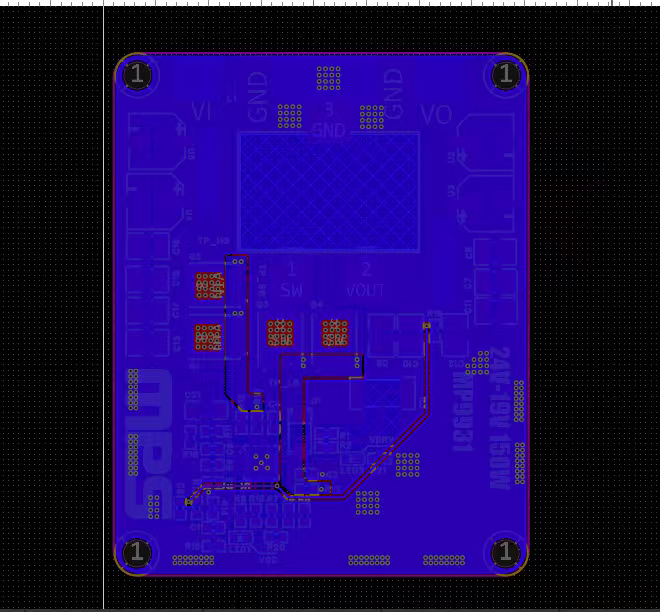

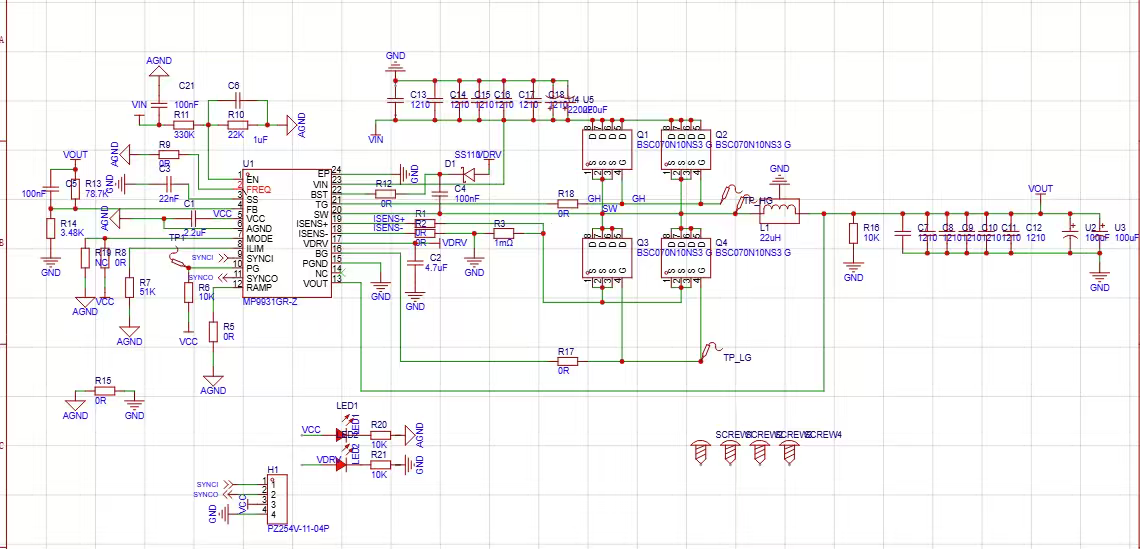

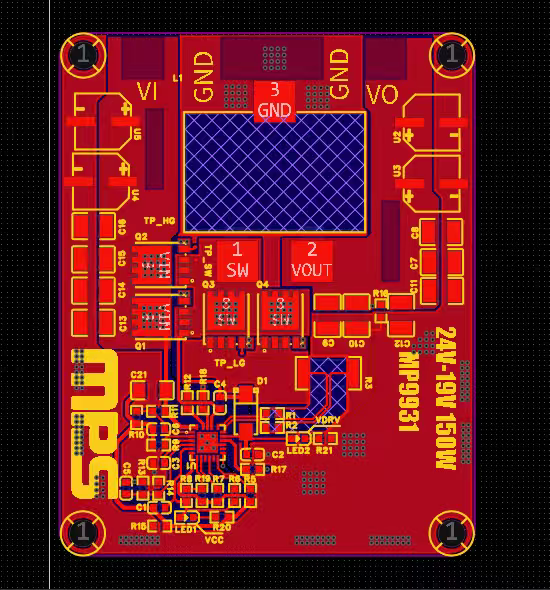

原理图+layout



ps:输出电容用的是耐压35V的10uF MLCC
设计基于mp9931的24V-19V 7A模块,开关频率150kHz,电感22UH。
现象:
FCCM模式下无法正常工作,PSM模式下空载正常,10W以内带载正常,10W触发保护关断
想请问一下:
有什么可能原因导致FCCM无法正常工作
有什么可能原因导致PSM模式低功率下触发保护
PCBlayout上存在哪些问题
图一:SW节点
图二:高侧mos栅极
图三:低侧mos栅极
图四:测试工况(负载接的线损较大)
原理图+layout



ps:输出电容用的是耐压35V的10uF MLCC
自举电容容值有没有试过加大?
可以先用示波器测量BST-SW间的电压差,看在高占空比下是否能够维持在 4.5V以上。然后测量一下VCC 脚电压,看在带载10W触发保护时,VCC是否发生了跌落。
可以尝试将22μH减小到15μH试试,15OkHz虽然频率低,但22μH对7A负载来说响应太慢,容易造成环路不稳定,另外可以在BST电容上串联一个2.2Ω~4.7Ω的电阻,我看你放了,可以调一下阻值,可以抑制SW节点的振荡,有助于稳定工作。你说你输出用的是陶瓷电容,MP9931可能需要额外的RAMP补偿电路,不然环路可能不稳。PCB的话重点看看FB反馈走线处理,MP9931的Mode引脚那个NC的电阻是不是多贴了?
