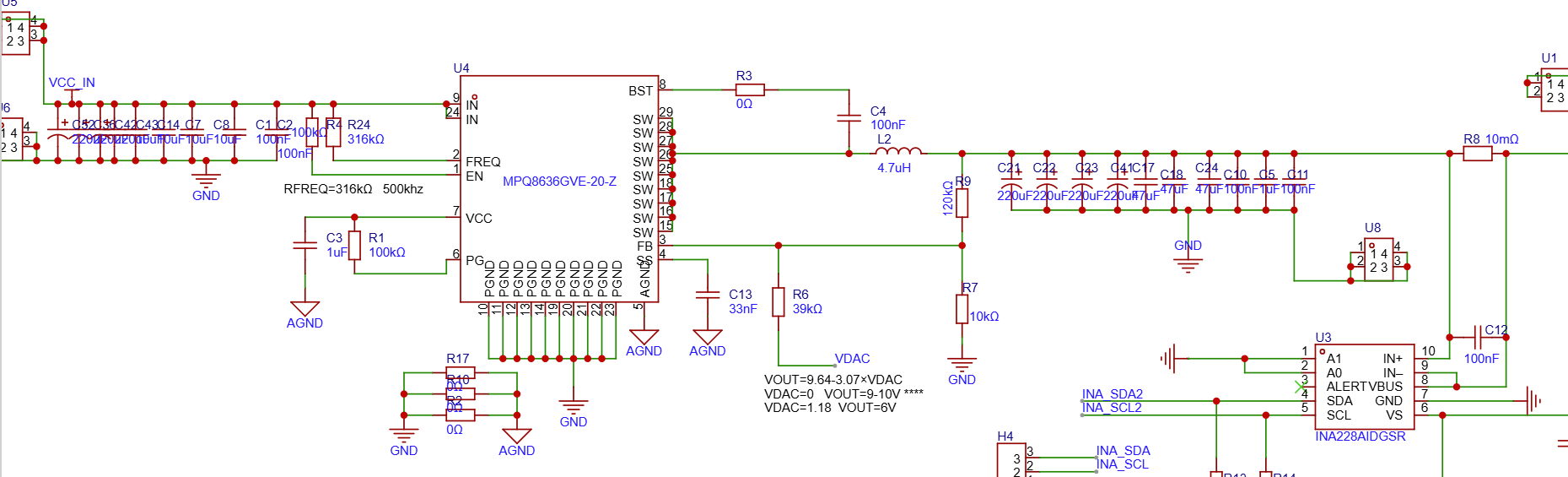

设计图如下，我预想使用MPQ8636GVE-20芯片结合外部DAC来实现VDAC调节VOUT，但是在测试过程中，外部DAC为2.5v时，芯片输出vout是理论值，且测得VFB=0.6v，但是我将VDAC改成1.18v后，无法得到理论电压值，这时测量VFB降低至0.45v，请问这是什么原因导致的？
请问下输入电压是多少V？按照描述，当VFB降低至0.45V时，输出电压只有3.6V。有没有测量过此时SW管脚的电压波形？此时负载大概多少A？
你好，我的输入电压是12v，不带负载，是我图中设计有误吗，我预想的VFB是保持不变在0.6v的，会是什么原因导致VFB降低

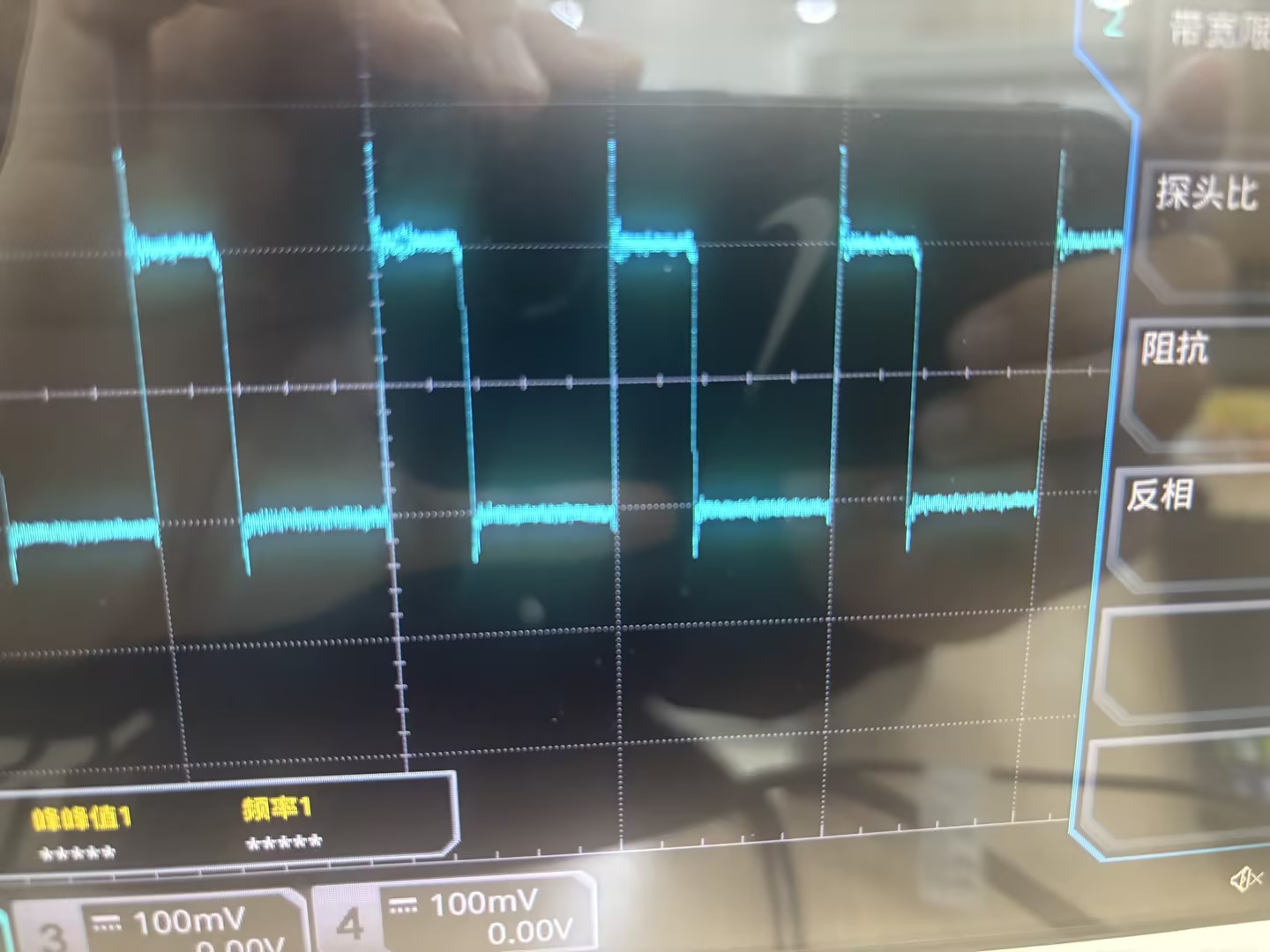

看原理图没有看到明显的错误，测一下SW节点的电压波形看看。
看波形好像也没啥不对劲诶。有测试其他电路板吗？还是只有一块？看一下占空比和输出电压对得上不？SW波形拉长点看有没有丢波等情况？
对的上，电路板两块测试后都是这个情况，VFB大小会随着我改变VDAC变小，有点没有头绪

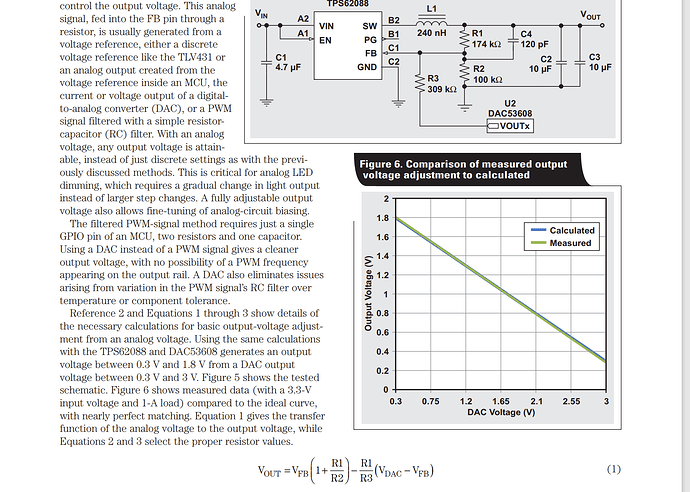

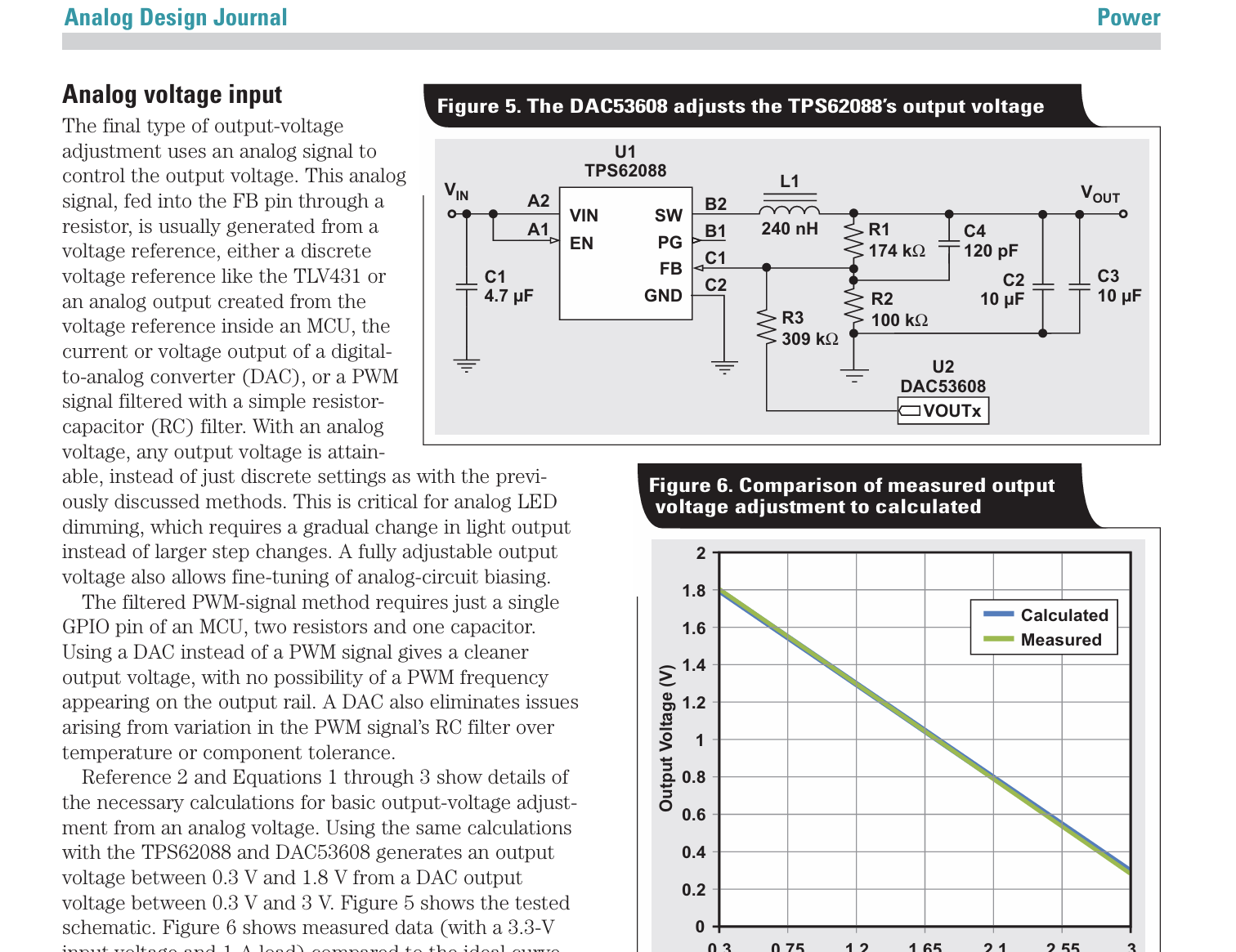

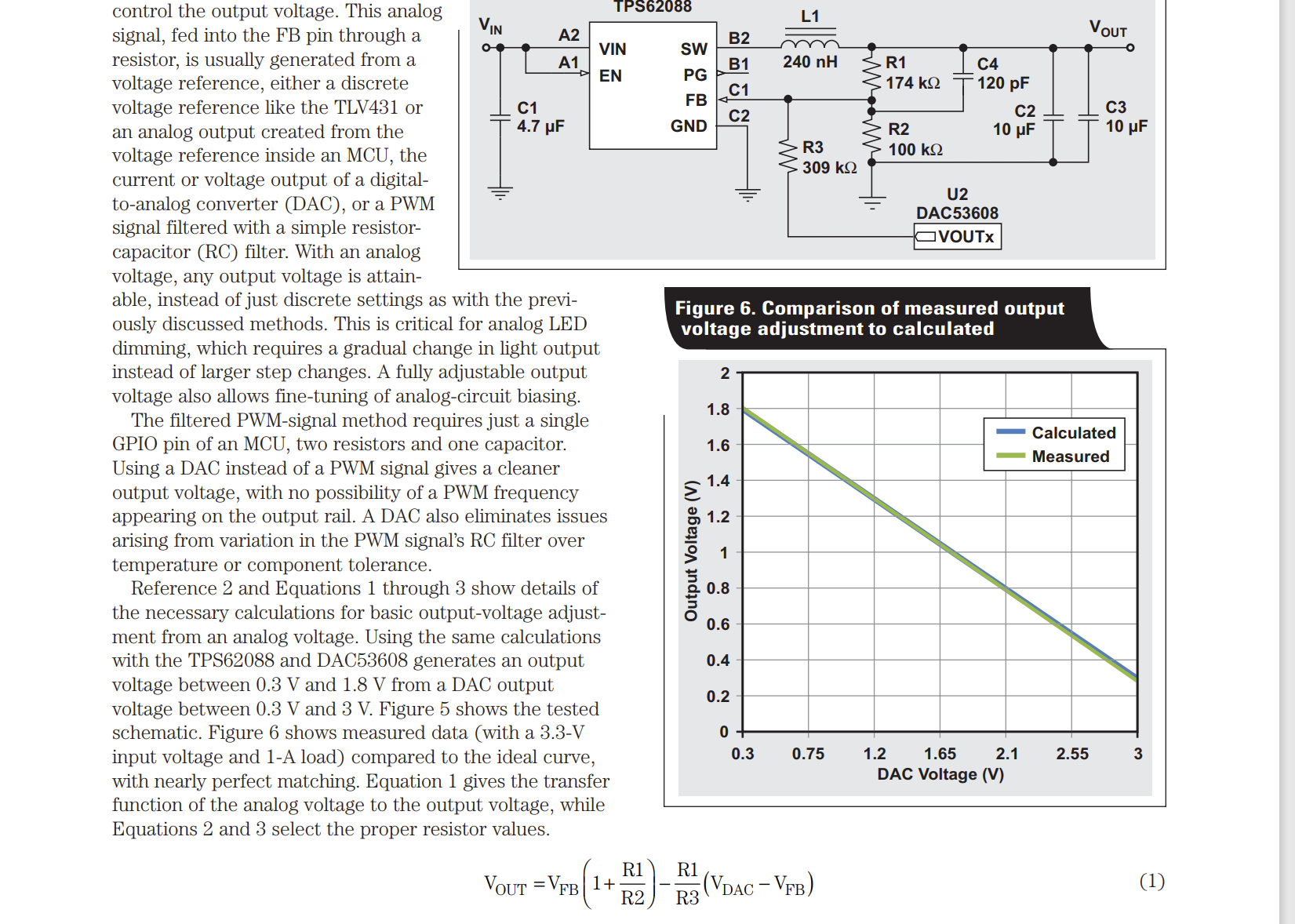

你是不是计算方式有问题，对FB点来说相当于有两个电源，VFB点的电压需要通过叠加定理来计算，不是单纯用DAC电压来算的
