【个人经验分享】电源纹波测试线制作及纹波测试技巧

[24c01Hardware]

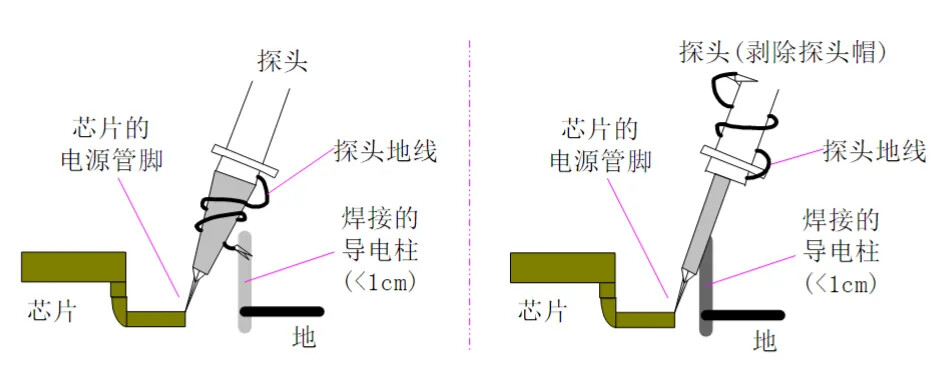

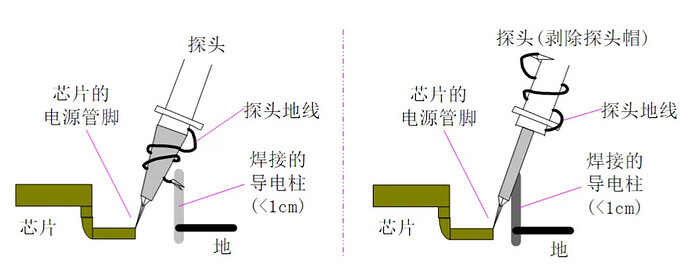

大家好，今天分享给大家的是一个远距离测试电源纹波的方法。我们知道近距离的话为了避免引入过多的环路噪声，所以需要使用弹簧针靠测。下图是常用的弹簧针测试方法：

[24c01Hardware]

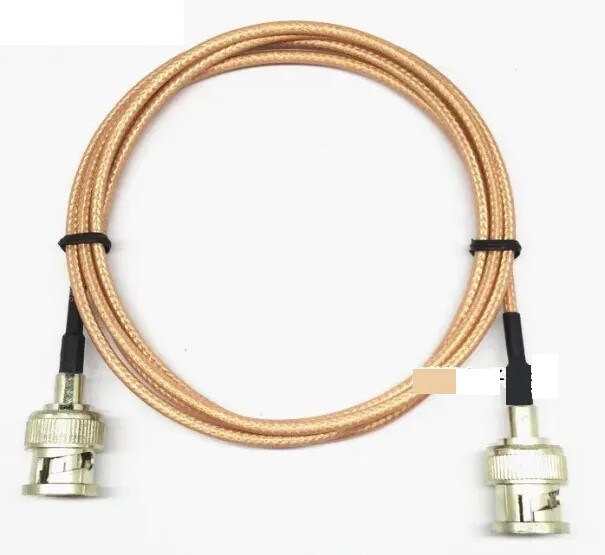

但是很多时候，需要远距离测试，比如需要测试高低温下的电源性能，那么就需要把设备放到温箱内，那么再使用弹簧针就不现实了。那么这时候就需要使用另外一个米奇妙妙工具—BNC转同轴线了。这个我买的是17块钱一条，BNC转BNC转接线（一根从中间剪断可以做两根纹波测试线）。下图就是我买的BNC转BNC：

[24c01Hardware]

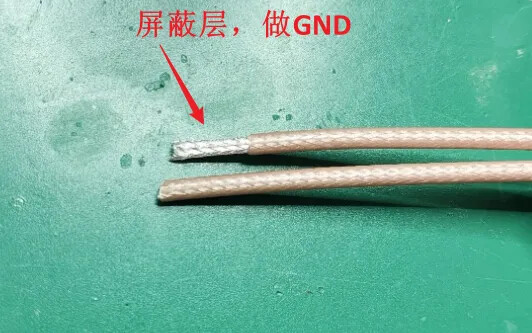

我买的是3米的BNC转BNC公头，中间剪断就是两根一米五的测试线。然后拨开外面的黄皮皮，就可以看到屏蔽层：

[24c01Hardware]

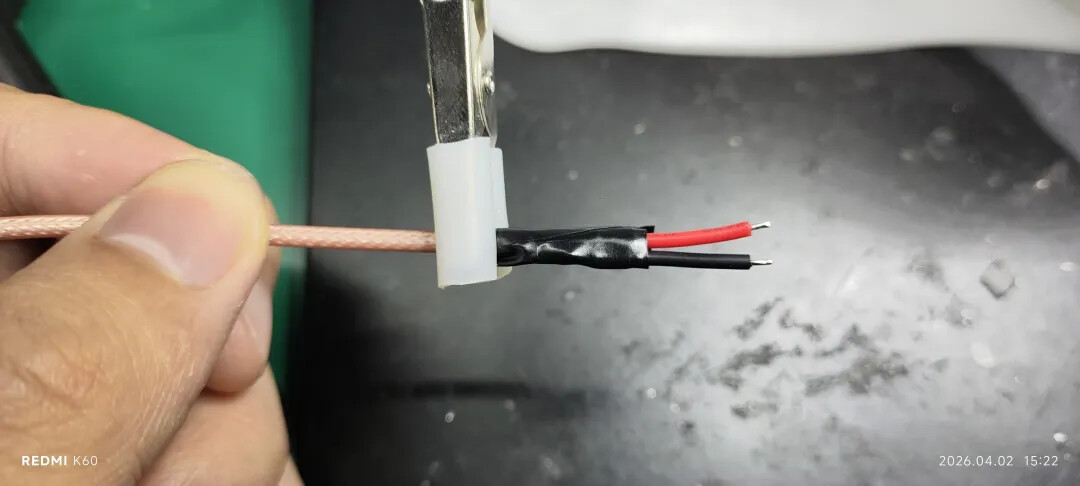

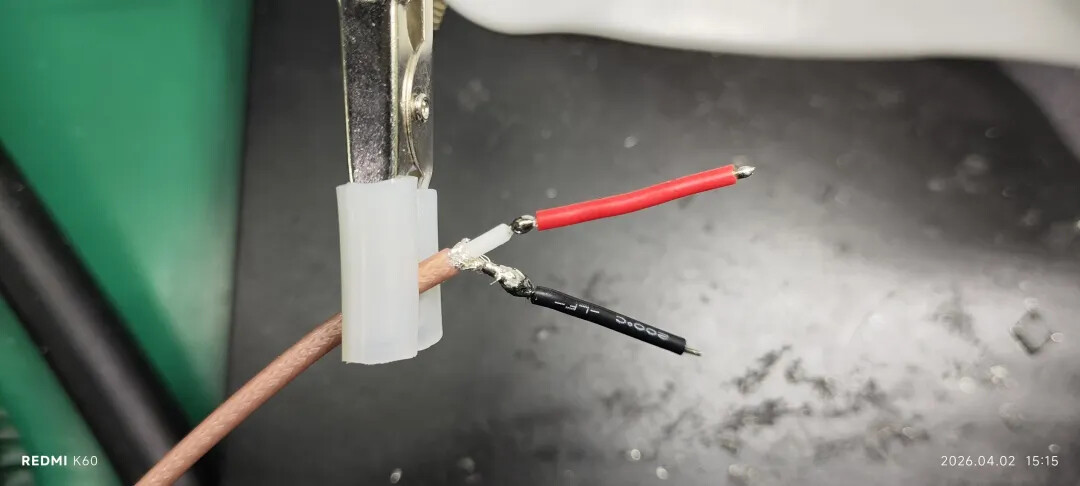

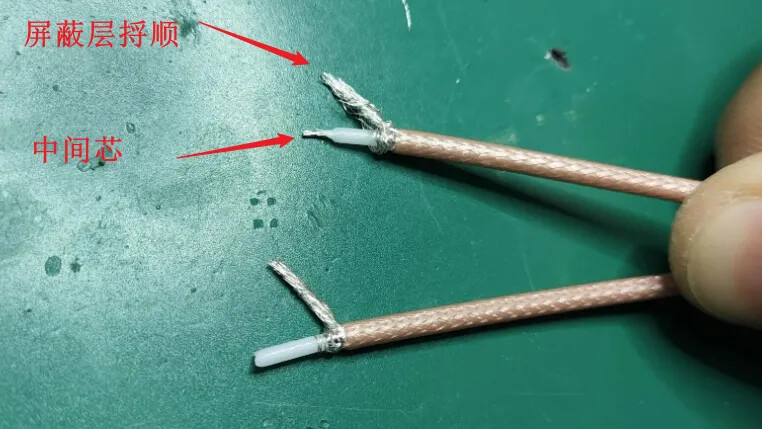

中间的芯作为电源测试正极。由于BNC线较硬，所以最好再焊接一个软的硅胶线在上面，再用绝缘胶带包裹。最后焊接到测试电容上即可。这样既可以保证最小环路又可以保证远距离测试。

[24c01Hardware]

[24c01Hardware]

示波器的设置：

带宽限制20MHz，交流耦合，1MΩ阻抗输入。尽量让通道幅值档位尽量的小，档位小的底噪就小。能用20mV档位就不用50mV档位。时间档位不能调的太小，需要调大一些，大概20mS左右。

为了防止通道和通道之间的相互干扰，最好一次只看一个纹波，测完一个拧掉再看下一个。
