MP4001如何设计输出频率

[2595370674]

请问MP4001的BOS引脚怎么设计才能改变DRIVE的输出频率在1KHz~10KHz之间，是通过电阻接地还是电容接地，值怎么计算的？

[Aaron.Yang]

这里有两个频率

1.SW的开关频率，参考下图图1公式，推荐设计频率在30K-110k

2.DIM频率，有两个方式，

一是PWM调光信号输入，推荐设计频率在100hz-2Khz.

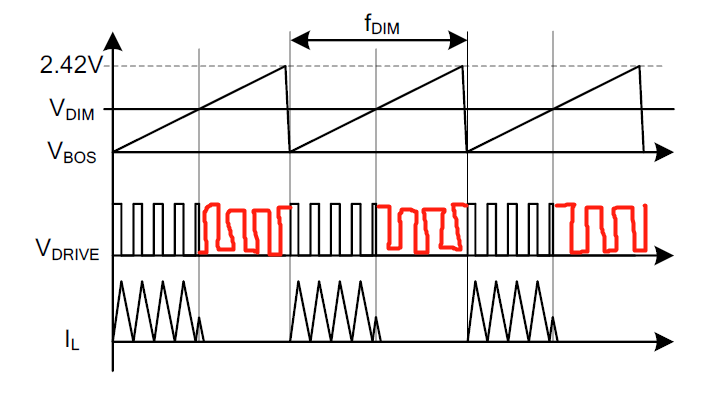

二是模拟电平信号输入，用burst dimming control，这里的burst 频率参考下图图2公式，推荐频率范围也是100hz-2Khz.

人耳的听力范围为2k-20Khz比较敏感，所以无论是开关频率和DIM频率都不要落在这个频率区间范围，否则会有明显啸叫，所以题主您想要的1k-10khz请慎重考虑下

[2595370674]

人耳的听力范围我会考虑的，现在的情况是负载是一个纯感性负载，一个大线圈，本身是110VDC供电，我怕如果频率高了会影响线圈吸合以及快速断开

[2595370674]

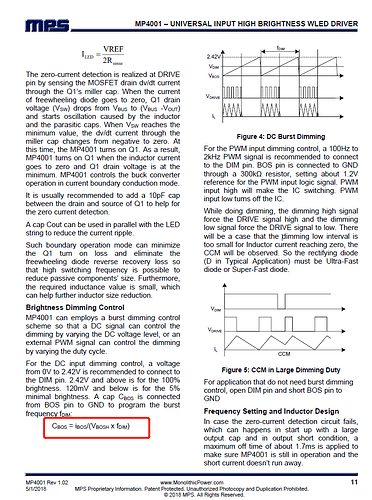

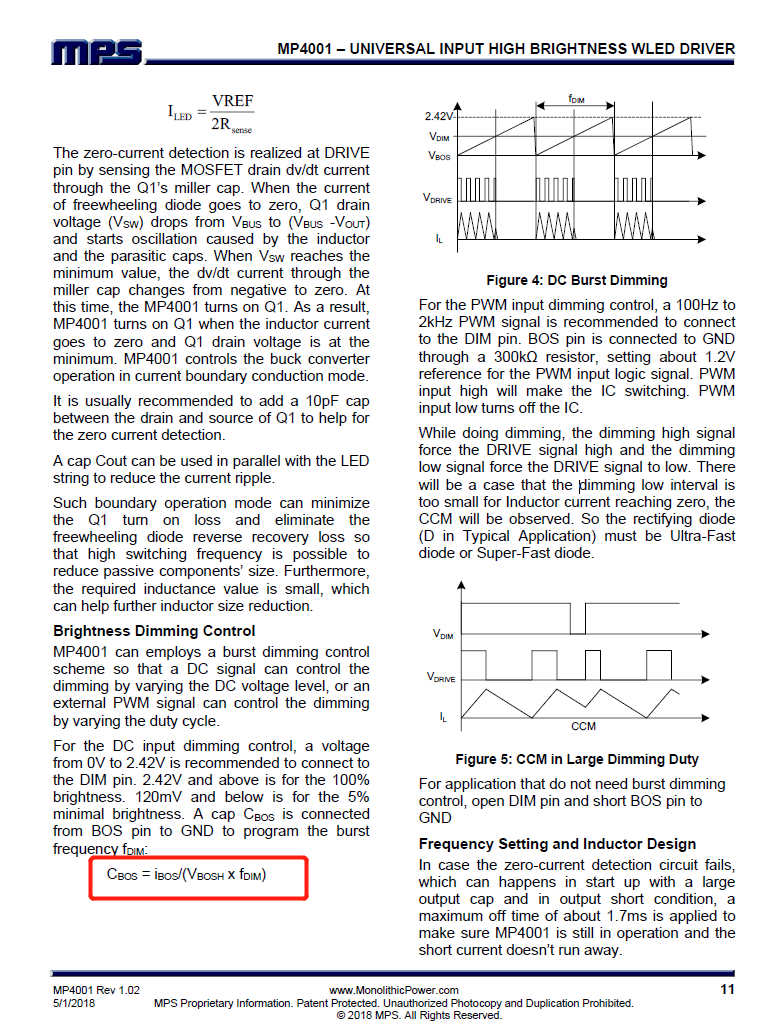

我在计算Cbos的时候里面的iBOS是多少，VBOSH是多少？

[2595370674]

还有就是我把本来接在BOS和地之间的300K电阻去掉，换成你说的CBOS后，变得是不是DRIVE驱动引脚的PWM开关频率？

还有就是DIM引脚我也要接吗 ？

那之前

DIM引脚悬空，BOS接300K电阻到地，这是多少频率？

[Aaron.Yang]

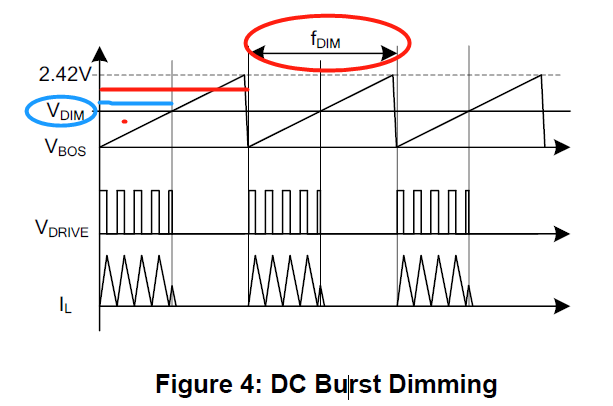

你可以这样理解

改CBOS容值 影响的是Fdim的这个频率周期，

改Vdim电压值 影响的是这个频率周期内的 占空比

IBOS 和VBOSH规格书给了

[Aaron.Yang]

如果你不需要调光，可以DIM浮空，BOS pin接地，这样的化Vdrive应该是连续的PWM波形。

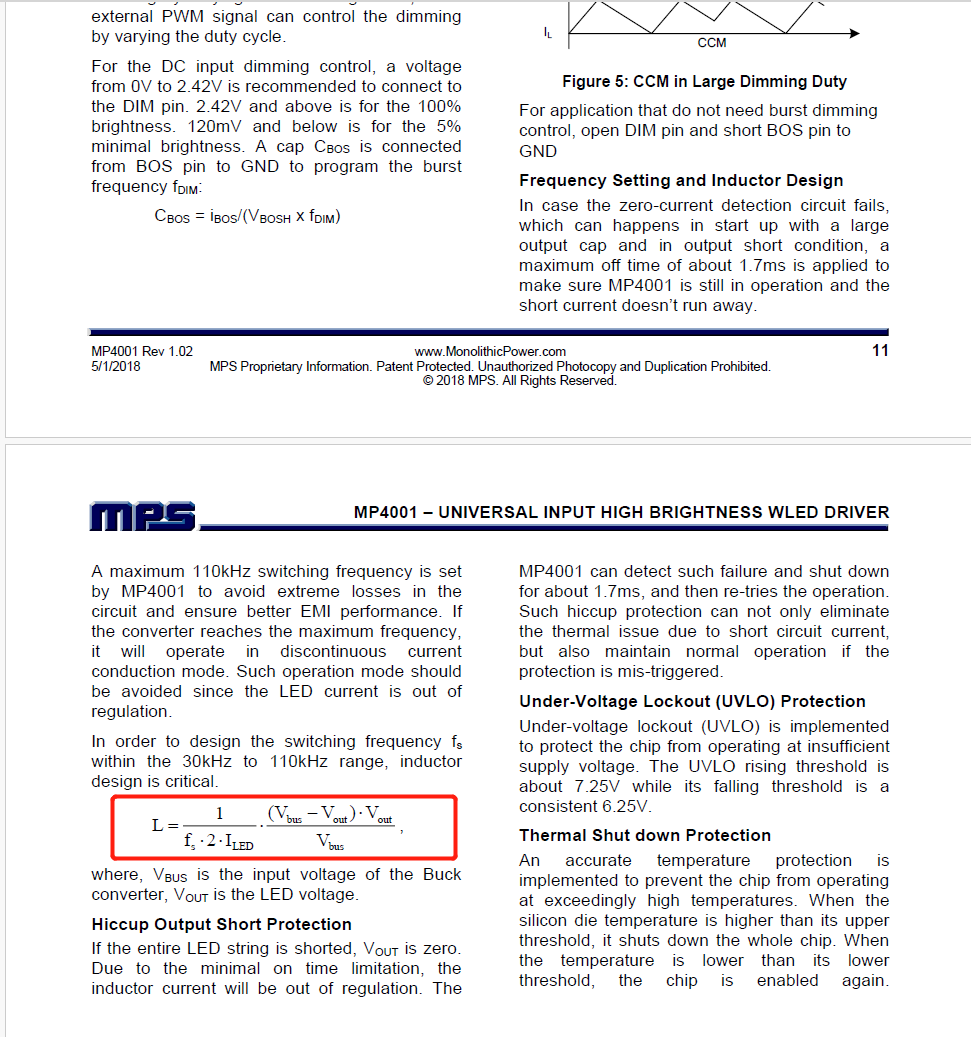

这时Drive上的频率Fs由如下公式决定，与选取的电感值相关，也与输入输出电压和设定电流相关

[2595370674]

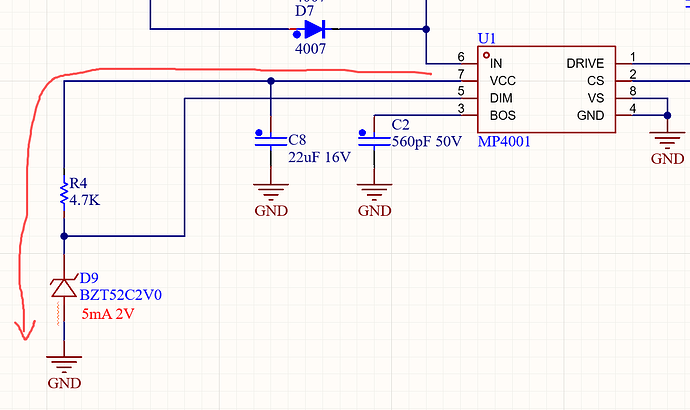

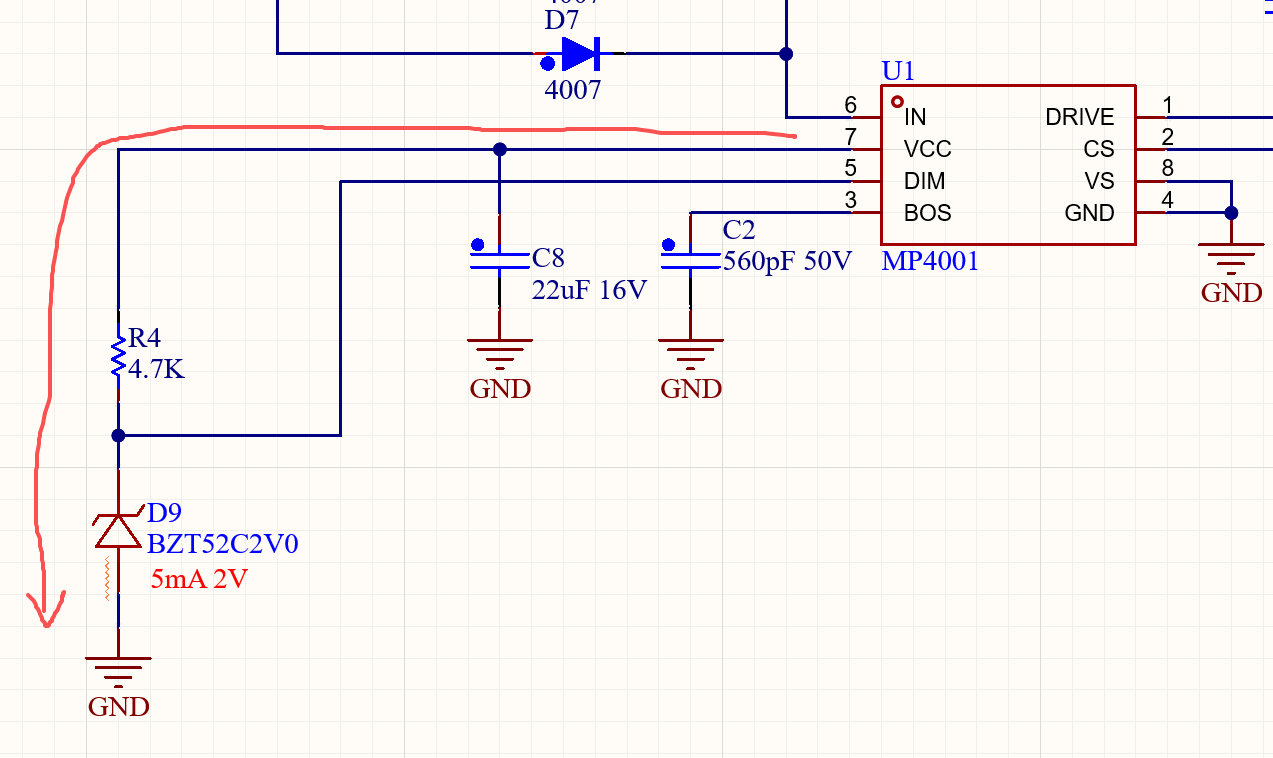

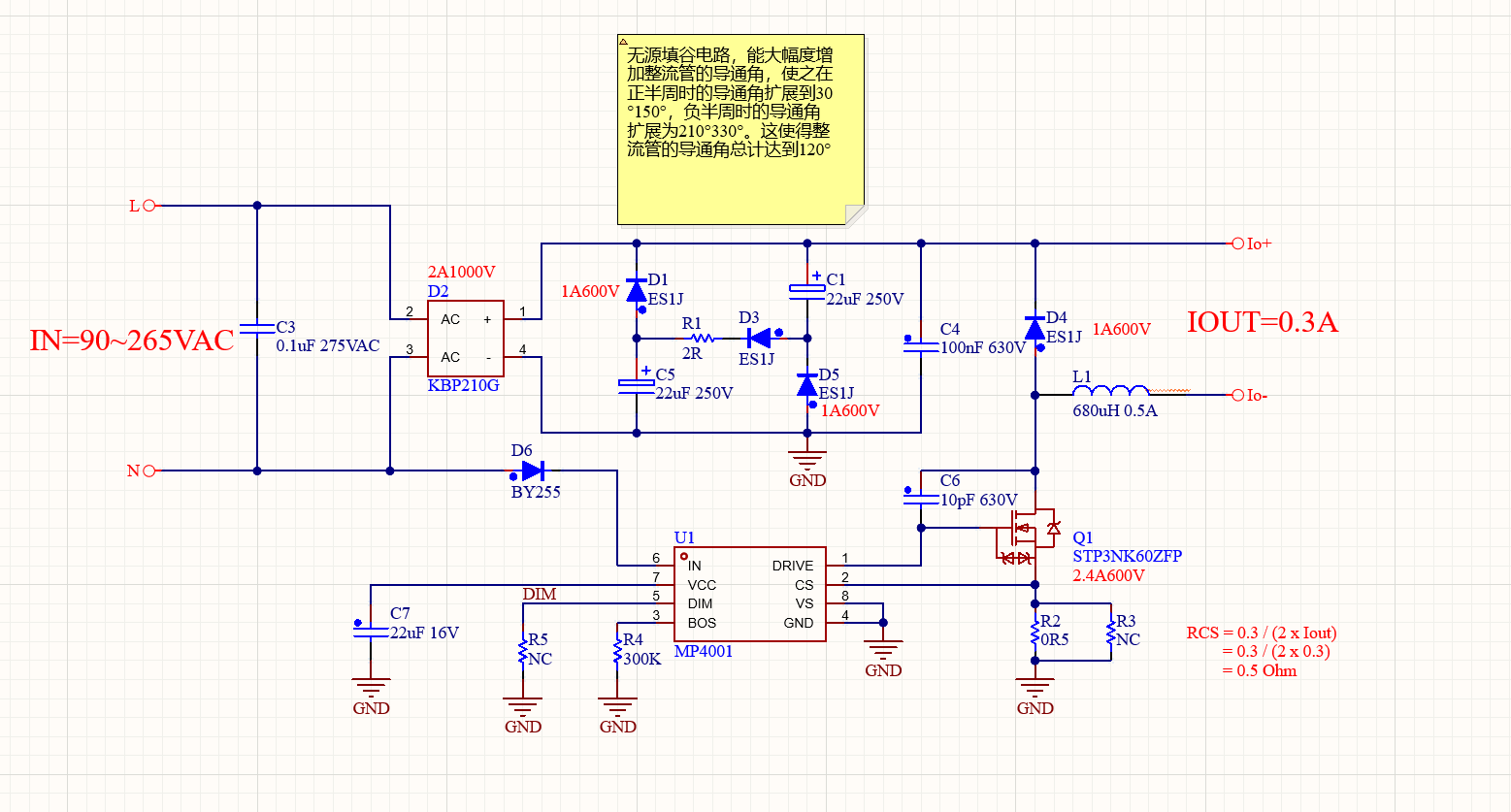

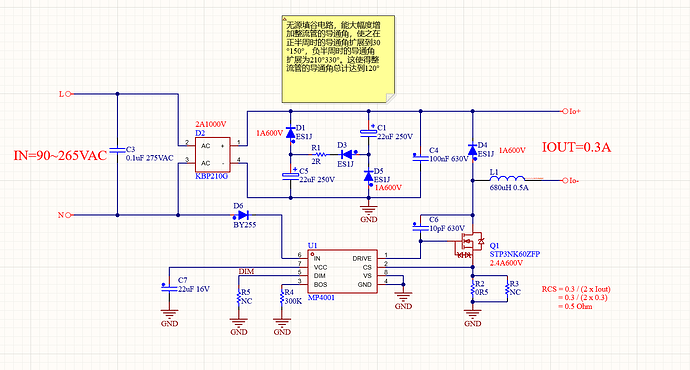

可以帮我看看这个电路可以吗？我在测试的时候调节输入电压到220V时会炸一下，然后没输出了，我接的负载是2~3H电磁线圈。

[2595370674]

电磁线圈工作电压是110VDC，0.4A

[Aaron.Yang]

是哪里炸了，只有在高压下损坏？低压下没有损坏能否正常工作

[2595370674]

我从100V升上去，到 220V附近就听到火花响的一声，看不出来那个元器件 换了，低压正常

[2595370674]

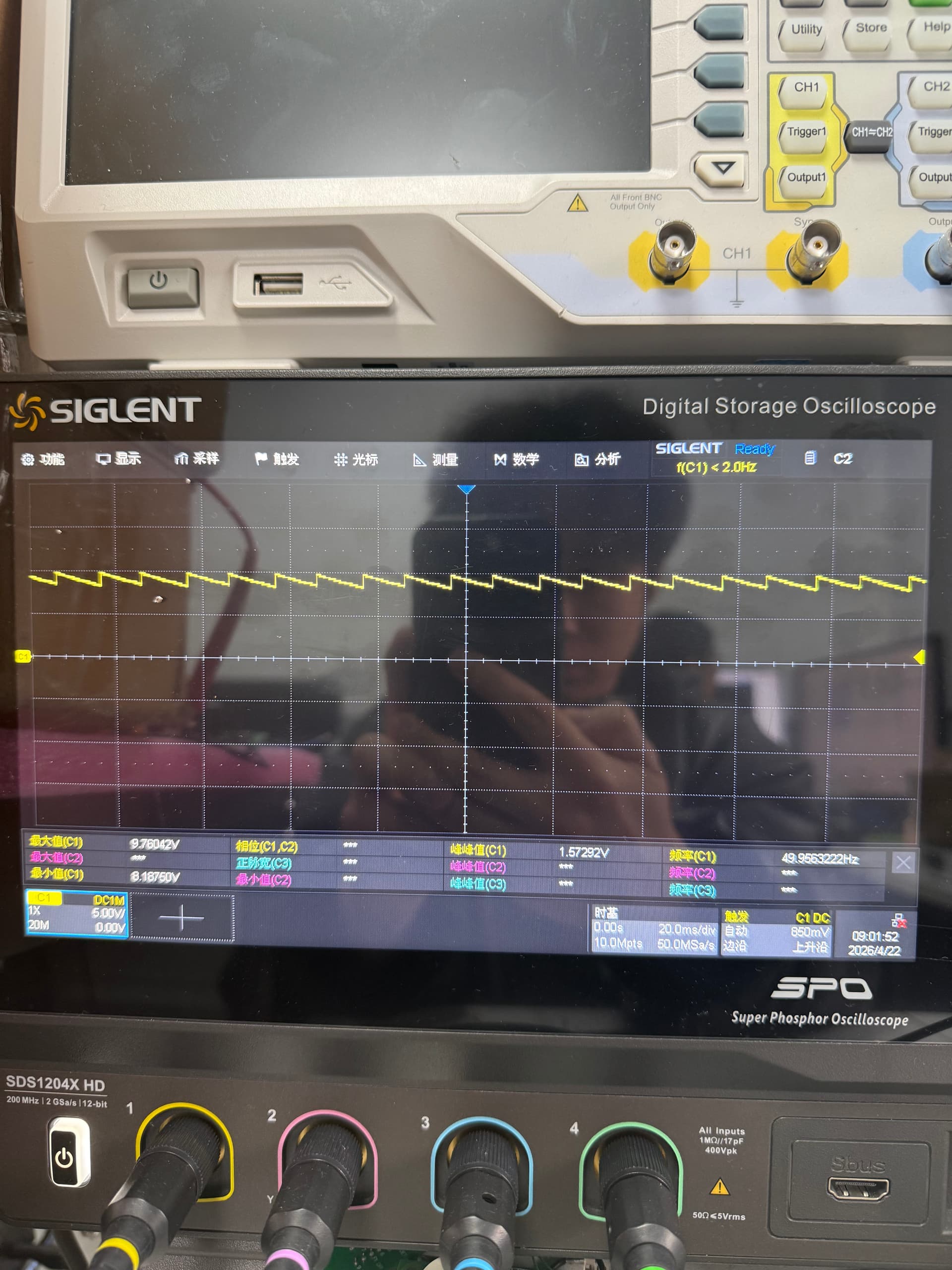

我重新换了MP4001芯片，接上示波器发现波形是这样的，没有脉冲，输入输出都是直通

[2595370674]

当我在DIM加上矩形波后DRIVE才会有脉冲波，调节占空比也能调节输出电压，但是当我改变输入电压时，输出电压也跟着变了，只能继续调节占空比

[2595370674]

请问下MP4001的VCC引脚是否可以给外部电路供电，如果可以，驱动电流是多少？
