大家好， 我近期在学习 MPS 官方的 MPX2003 参考设计，基于 MPX2003_Startup.wxsch 工程文件做了几个简单的改动，完成了一个 12V 输出的小电源项目。这里分享一下具体的改动步骤和仿真结果，供新手参考，也欢迎各位大佬指正。
一、项目背景与改动初衷
MPX2003 是一款集成度很高的全集成反激控制器，内置原边/副边驱动，外围电路非常简洁。官方示例为了验证启动特性，输出电压和电容配置比较基础。我希望在不改动拓扑结构的前提下，将其改造为一个实用的 12V 小电源，主要做了三个针对性的小改动。
二、核心改动内容（基于官方示例）
- 输出电压改造：从 20.5V 改为 12V
-
原理：利用芯片内置 1.25V 基准，修改反馈分压电阻。
-
操作：
-
保留下分压电阻 RFB = 12.99kΩ 不变。
-
将上分压电阻 RFT 从 200kΩ 改为 110kΩ。
-
结果：根据公式计算，输出电压稳定在 12V 左右，满足设计需求。
- 优化启动特性：延长软启动时间
-
操作：找到芯片 CS 引脚附近的软启动电容，将原值 10pF 改为 47pF。
-
效果：上电时电压上升更加平缓，有效避免了启动过冲，提升了器件可靠性。
- 增加高频滤波：减小输出纹波
-
操作：在输出端 VOUT 与 GND 之间，并联新增一个 0.1μF 的理想陶瓷电容（与原有的 820μF 电解电容并联）。
-
效果：大幅滤除开关频率带来的高频纹波，使输出波形更加干净。
三、仿真结果与分析
-
输出电压：空载及满载下均稳定在 12V，负载调整率良好。
-

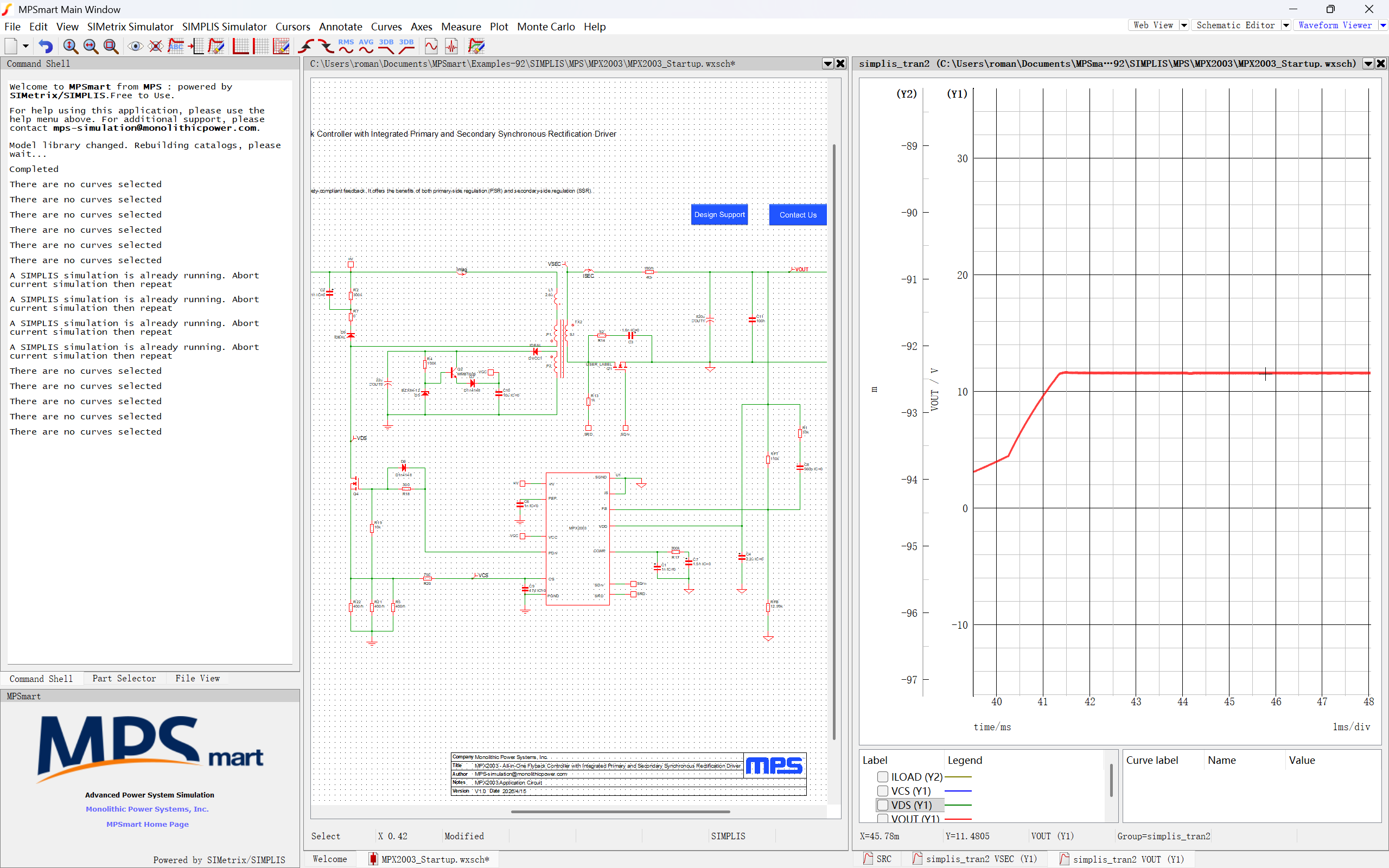

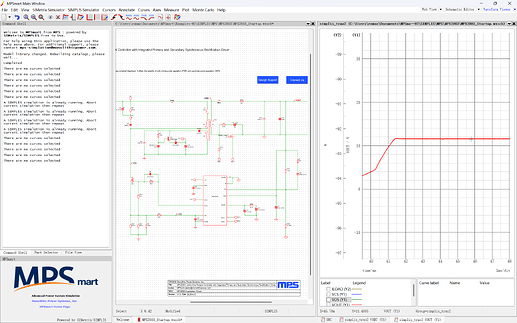

启动波形：47pF 软启动效果显著，曲线平滑无振荡。
-
输出纹波：增加 0.1μF 电容后，纹波峰值相比原版有明显下降，电源质量进一步提升。
-
稳定性：补偿网络（C8=560pF）保持原厂参数，电路运行稳定，无自激现象。
四、使用感想与体会

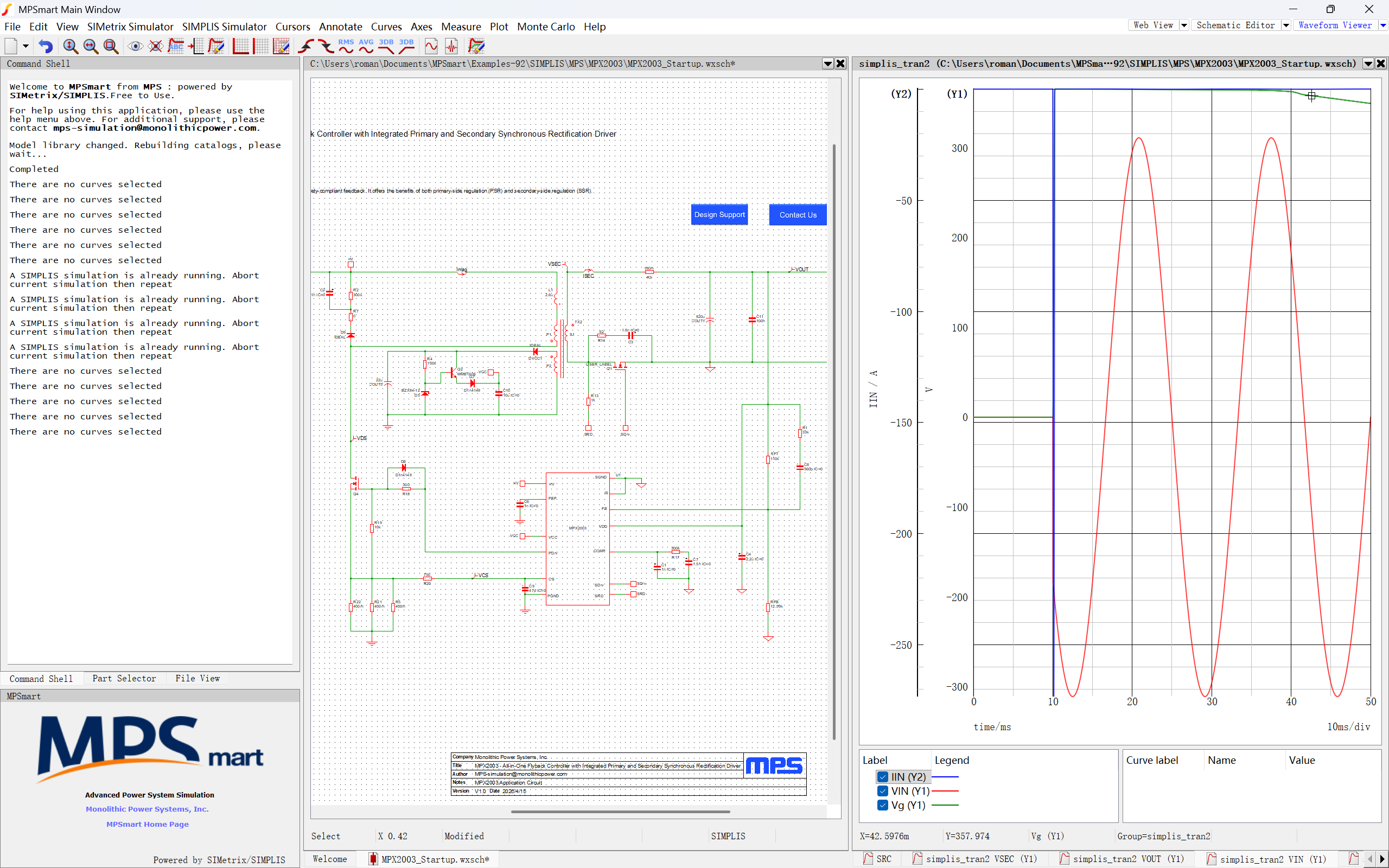

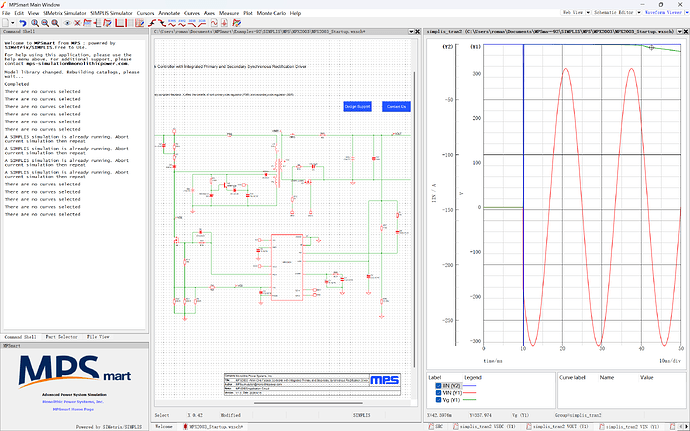

SIMPLIS的瞬态仿真能直观看到每一步改动的效果，从输入电流的启动冲击，到输出电压的爬升与稳定，每一个波形都能对应上电路的工作状态。之前只在课本上学过的软启动、反馈分压、纹波滤波这些概念，通过仿真波形真正“看得见、摸得着”：改软启动电容后，输出电压不再有过冲；并联高频电容后，纹波明显变小；调整反馈电阻后，输出电压精准落在12V左右，这种理论与实践的对应感，是单纯看书无法获得的。
这次用 MPX2003 官方示例改出 12V 输出电源，过程简单、效果明显。仿真流程非常顺畅，仿真波形直接对应理论，软启动、反馈分压、纹波优化都看得很清楚，让我第一次真正看到软启动、反馈分压、纹波优化在波形上的变化，收获很大，也更有信心做后面的设计了。
五、后续疑问与交流
- 针对 12V 输出规格，目前的补偿网络参数是否还需要进一步优化带宽？
- 变压器匝数比是否需要根据新的输出电压进行对应调整？
- 除了增加电容，还有哪些简单有效的方法可以进一步提升 EMI 性能？
