最近在学LLC，手头正好有个小电源要做：输入是PFC出来的400V直流，输出12V/25A。听说MPS有个在线LLC设计工具，不用自己算一堆公式，就想试试看。结果一上手就遇到好几个坑，折腾了半天总算搞定了。把过程写下来，给和我一样的新手参考。
第一步：打开工具，填参数
打开MPS LLC工具（https://www.monolithicpower.cn/cn/design-tools/design-tools/llc/）。输入电压范围360-420V，正常输入电压400V，输出电压12V，输出电流25A。
我把上面的电压、电流、频率都填进去了。填完点“计算峰值增益”，工具给我算出来一个匝比 n = 17，Mgmax = 1.13。
当时我第一反应：不对吧？我自己手算的匝比怎么是31.5？差了快一倍，是不是工具坏了？
后来翻了论坛才知道，半桥LLC的增益公式里有个因子2：
把n=17、Vout=12、Vin=360代进去后结果确实是1.13。跟工具显示的Mgmax一模一样。原来工具没坏，是我自己公式记错了……半桥要乘以2。搞清楚这一点，心里踏实多了。
第二步：选 Ln 和 Q（这里我纠结最久）

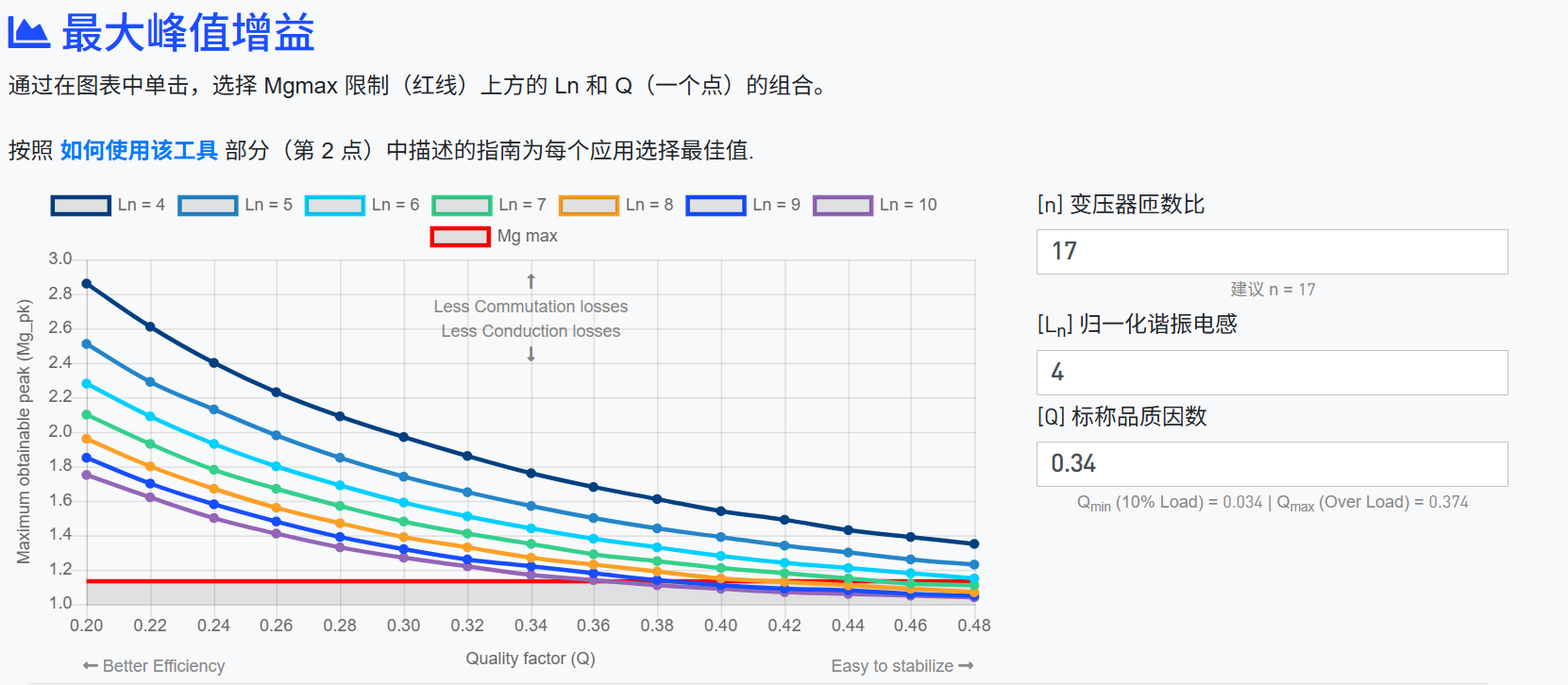

然后进入一个叫“最大峰值增益”的图表，里面有好几条曲线，每条对应一个Ln（Lm/Lr）。横坐标是Q，纵坐标是峰值增益。红线是刚才的Mgmax=1.13。
规则是：你选的(Ln, Q)这个点，对应的峰值增益必须比红线高。
我当时完全不知道怎么选，看了工具里的提示：
-
Ln小 → 峰值增益高、调节范围大，但励磁电感小，原边电流纹波大，发热可能大一些
-
Ln大 → 效率好一点，但峰值增益会降低
-
Q小 → 系统稳定，增益曲线平
-
Q大 → 频率变化小，但稳定性差一些
我这个电源输入范围窄，不需要特别高的峰值增益，所以我选了Ln=4。Q我选了个中间偏小的0.34，感觉稳妥一点。
在图表上找到Ln=4那条曲线，在Q≈0.34的位置用鼠标点一下，工具就会记住这个组合。这一步不点的话，后面没法往下走。
第三步：调频率窗口

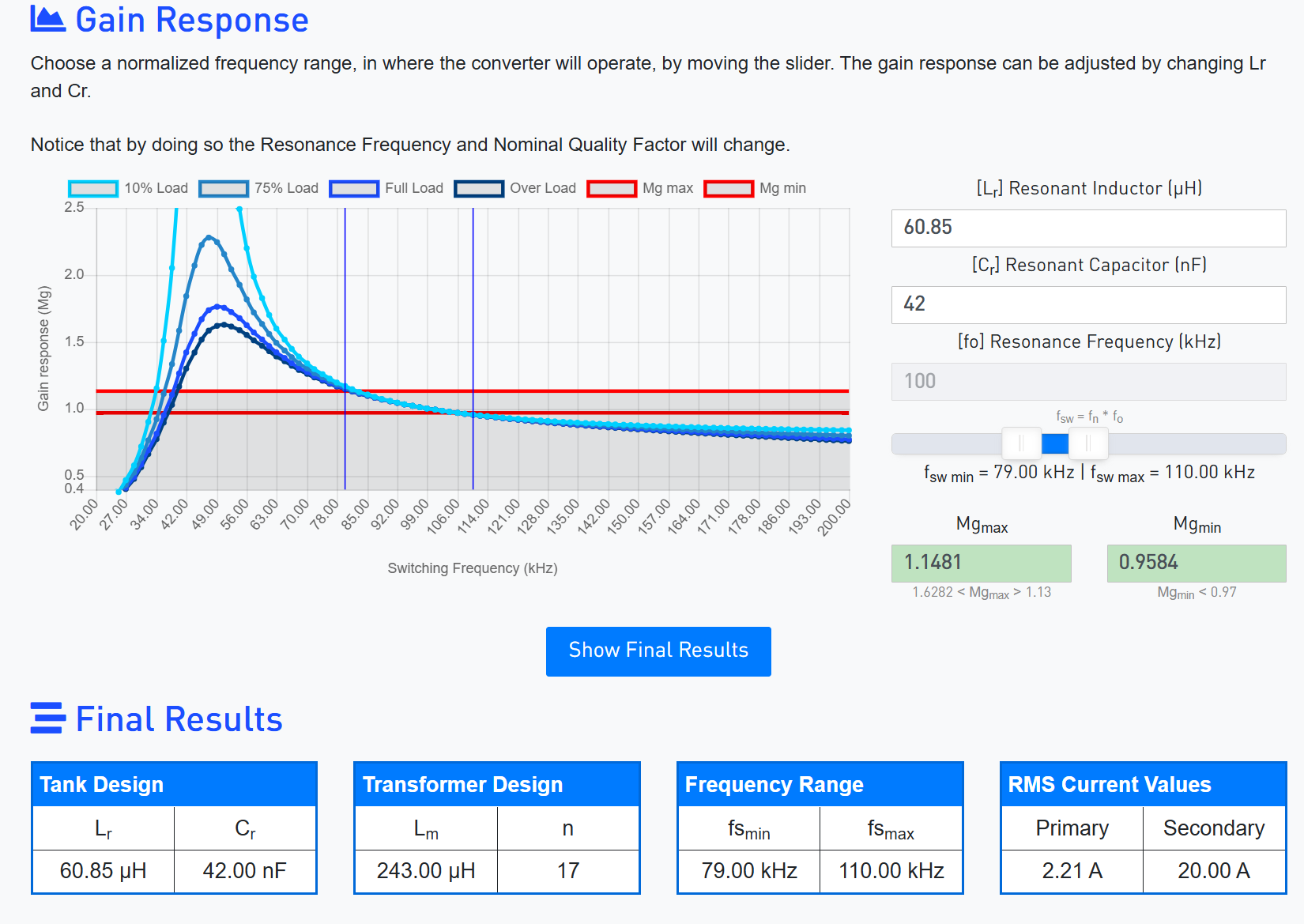

再下一步是“Gain Response”页面，有一条增益曲线，还有两个滑块可以调最小频率和最大频率。
新手容易犯的错（我犯了）：把频率范围拉得太宽，比如拉到20kHz~200kHz。结果工具显示的增益曲线看着怪怪的，而且低频那段已经跑到容性区去了，ZVS实现不了。
正确做法：
-
左边滑块（最小频率）要放在增益曲线下降的那一段（右边是下降，左边是上升），并且这个点的增益值要比红线Mgmax高一点点，留点余量。
-
右边滑块（最大频率）放在轻载增益低于Mgmin的位置就行，不用拉得太高。
我调了半天，最后最小频率定在79kHz，最大频率110kHz。工具上还显示了个f_n_min=0.79，实际频率就是0.79×100kHz=79kHz，没毛病。
第四步：点“Show Final Results”，出参数
调完频率窗口，点一下“Show Final Results”，工具就输出最终结果了：
| 谐振电感 Lr | 60.85 μH |
|---|---|
| 谐振电容 Cr | 42 nF |
| 励磁电感 Lm | 243 μH |
| 匝比 n | 17 |
| 最小频率 | 79 kHz |
| 最大频率 | 110 kHz |
我还拿谐振频率公式验证了一下，结果99.5kHz，接近100kHz，参数自洽，说明工具没算错。
总结
作为一个LLC新手，用这个MPS工具确实省了不少事。不用自己解方程算Lr、Cr、Lm，只要把规格填进去，再选一下Ln和Q、调一下频率窗口，参数就出来了。而且最终出来的参数自洽，可以直接拿去画原理图、绕变压器。
当然，工具不是万能的，过载、ZVS边界、副边电流应力这些还是要自己再复核一下。但对于快速拿到一组可用的谐振参数，这个工具真的很香。
希望我的踩坑经历能帮到其他刚开始学LLC的朋友。如果也有用这个工具做设计的，欢迎一起交流！
