一、设计背景与目标
本次设计针对家电控制板多路辅助电源（如油烟机、冰箱、空调内机），要求宽电压输入、双路隔离输出，主路12V为继电器、风扇等供电（8A），辅路5V为MCU及通信模块供电（1A）。选用MPS高度集成的反激控制器 MPX2003，其内部集成原边PWM控制器、副边同步整流驱动以及反馈电路，支持CCM/QR混合模式，非常适合100W级应用。
二、MPS反激设计工具使用步骤

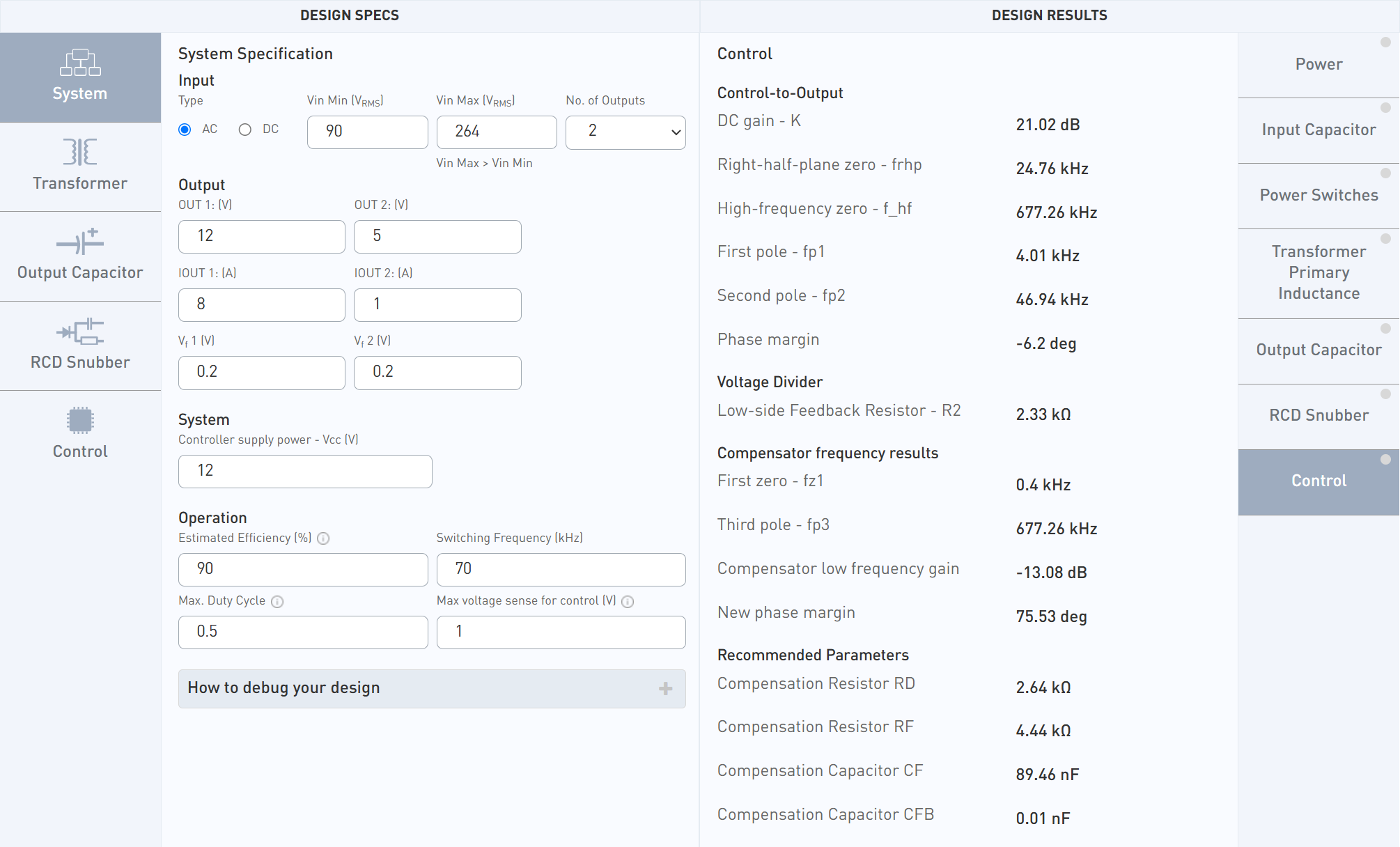

访问 MPS Flyback Design Tool，登录后开始新设计。工具界面分为 SCHEMATIC（原理图预览）、DESIGN SPECS（参数输入）、DESIGN RESULTS（计算结果）三大区域。
第一步：系统参数配置（System）
设计规格表
| 项目 | 参数 |
|---|---|
| 输入电压 | AC 90V ~ 264V（宽电压） |
| 输出1（主路） | 12V / 8A（96W） |
| 输出2（辅路） | 5V / 1A（5W） |
| 总功率 | 101W |
| 控制芯片 | MPX2003 |
| 工作模式 | 重载CCM，轻载QR |
| 开关频率 | 70 kHz |
| 最大占空比 | 0.5 |
| 芯片VCC | 12V |
| 目标效率 | 90% |
| VCC供电 | 12V |
| 二极管压降 V_f | 0.2V |
第二步：变压器参数（Transformer）
漏感系数：3%，纹波系数：0.5
第三步：输出电容配置（Output Capacitor）
| 输出 | 电容容量 (μF) | ESR (mΩ) | 备注 |
|---|---|---|---|
| 12V 主路 (Cout1) | 1800 | 15 | 低ESR固态电容，保证动态响应 |
| 5V 辅路 (Cout2) | 470 | 40 | 普通低ESR电解电容 |
| VCC供电 (C_vcc) | 47 | 5 | 陶瓷电容或电解 |
第四步：RCD吸收回路（RCD Snubber）
设定 最大电容电压纹波 为 8%，工具会根据漏感能量自动计算：
-
吸收电阻 R_snub（阻值与功率）
-
吸收电容 C_snub（容值与耐压）
当漏感系数从5%降至3%后，RCD损耗预估从约6W降至2.5W左右，效果显著。
第五步：控制环路配置（Control）—— 关键
这是最容易出错的地方。MPX2003使用 副边反馈，且内部基准电压为 1.25V，而非常见的2.5V。
| 参数 | 设定值 | 说明 |
|---|---|---|
| 控制方式 | Secondary | 副边反馈，通过光耦隔离 |
| Auto-tuning | 开启 | 自动计算补偿网络 |
| 参考电压 Vref | 1.25 V | 必须手动从2.5V改为1.25V |
| 高侧反馈电阻 R1 | 110 kΩ | 配合R2得到12V输出 |
| 期望穿越频率 | 10 kHz | 约为开关频率的1/7 |
| 光耦输出电容 Copto | 1 nF | 滤除高频噪声 |
| 光耦上拉电阻 Rpullup | 4.7 kΩ | 提供足够偏置电流 |
| 光耦饱和压降 Vce,sat | 0.3 V | 典型值 |
| 最小CTR | 0.3 (30%) | 根据实际光耦（如PC817B）设定 |
| 二极管正向压降 Vf | 1 V | 光耦内部LED压降 |
| 偏置电流 Ibias | 1 mA | 保证光耦线性区 |
验证分压公式： V_out = Vref × (1 + R1/R2) = 1.25 × (1 + 110/12.99) ≈ 1.25 × 9.47 ≈ 11.84V，接近12V，误差由电阻标准值引起，可通过微调R1或R2修正。
三、设计结果分析
仿真结果显示:成功将系统的相位裕度（Phase Margin）从负值拉回75°，环路鲁棒性极强，不会出现振荡或啸叫。
四、总结
通过本次完整设计实测，MPS反激设计工具表现出以下优势：
-
参数联动实时：修改漏感、Vref等关键参数，所有结果即刻更新，便于快速迭代。
-
环路自动化：无需手动计算补偿网络，工具自动给出满足相位裕度的阻容值，极大降低设计门槛。
-
多路输出支持：可处理最多3路输出，并提供每路匝比、电流应力等详细信息。
-
结果可直接工程化：推荐的元件值都是标准系列，可直接用于原理图和BOM。
特别提醒：使用MPX2002/MPX2003等集成芯片时，务必手动将Vref从2.5V改为1.25V，并将控制方式设为Secondary。这是工具默认值与芯片实际规格的差异，也是最容易踩的坑。
