【个人经验分享】单片机就一个串口，如何和多个从机串口通信？串口如何实现一主多从？

[24c01Hardware]

有时候电路上需要实现一主多从时，通常用到的通讯协议通常是SPI，IIC或者说是RS485这种总线形式的。尤其是IIC，更是板内通信最为简单便捷的，仅需两根线即可实现总线。

但是有时候由于一些原因不得不也想到另一种设计，即让串口实现一主多从这种总线设计。比如板内主MCU只有一个串口，但是想使用这一个串口与另外两个MCU通讯。但是我们知道常规的串口只可以一对一发送，即主机RX连到从机TX，主机TX连到从机RX实现通讯。那么一主多从如何实现呢？

[24c01Hardware]

电路实现：

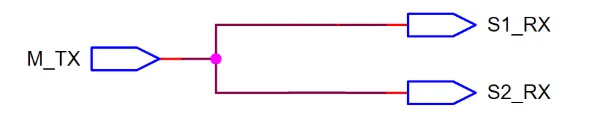

主机的TX可以同时连接多个从机的RX，即主机发送类似广播形式，每个从机都可以接收到主机发送的信息（发送的信息里要包含从机信息，这样从机才知道主机是否是想和自己通讯）。

[24c01Hardware]

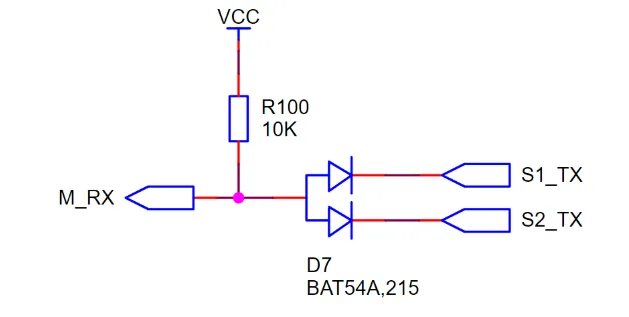

又因为串口空闲为高电平，低电平为数据/起始位，所以从机发送只需要通过使用二极管搭建与门，将两个从机的TX进行与逻辑运算。这样从机1发送的时候，由于从机2处于发送空闲状态（输出1），那么从机2不会干涉从机1的发送信息。

[24c01Hardware]

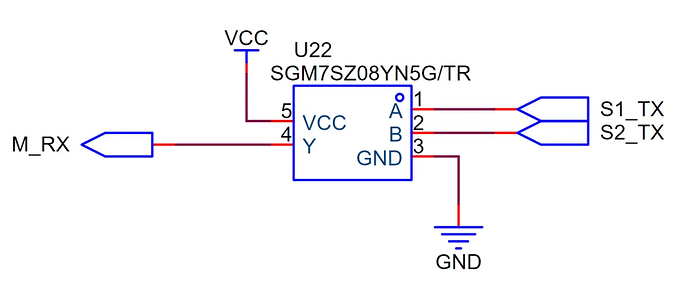

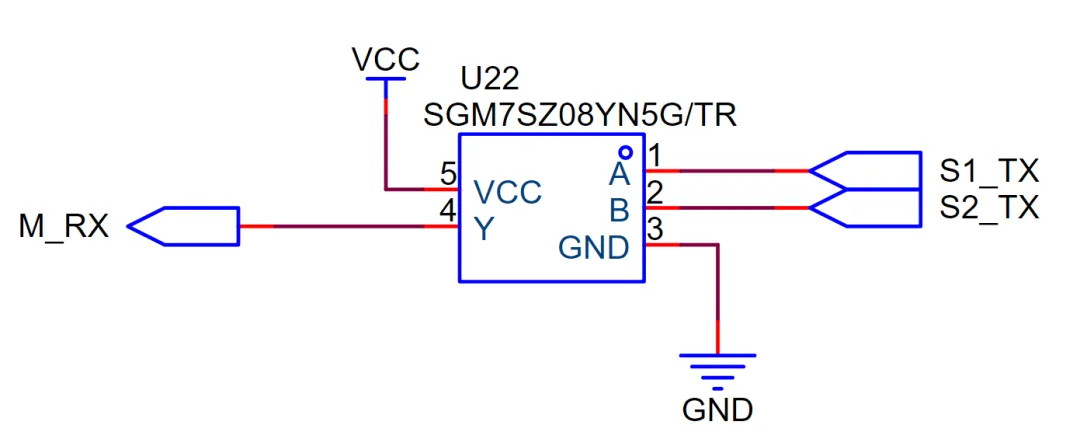

同理，也可以使用集成的逻辑门，例如SGM7SZ08这种双输入与门也是可以实现相同的效果。电路图如下：

[24c01Hardware]

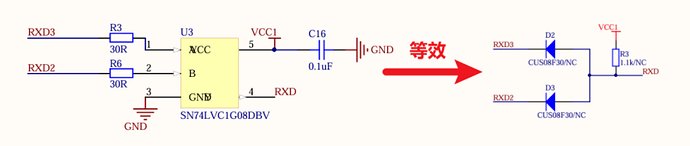

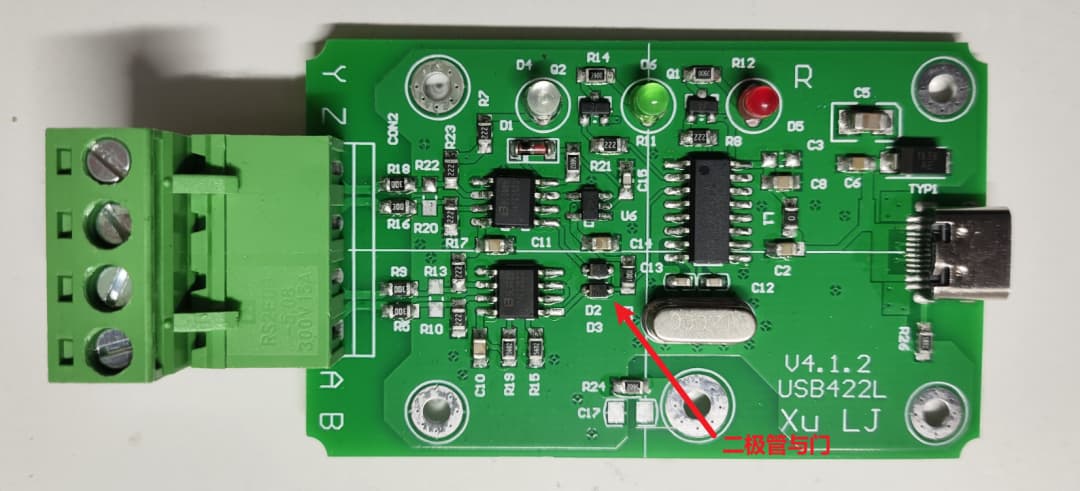

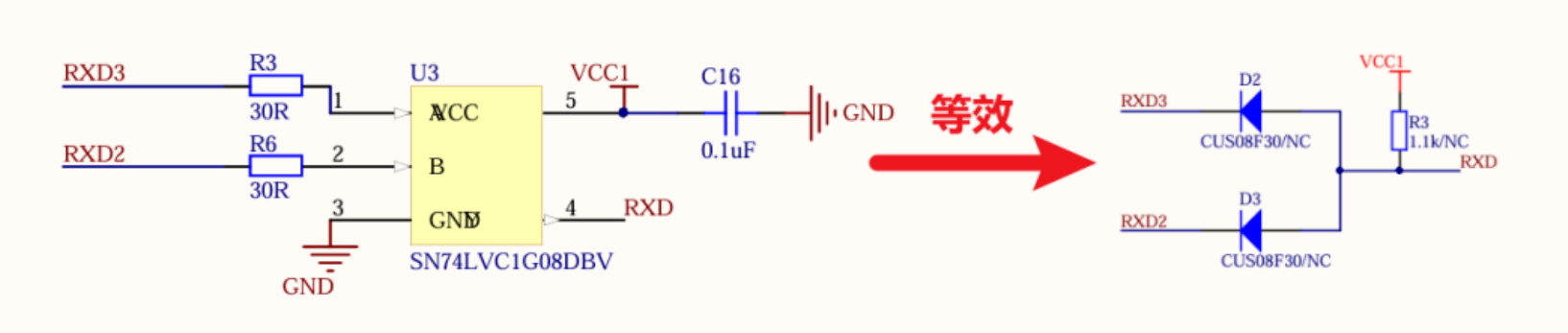

之前就有看到过一款USB转RS485/422的转换器有这样设计：

[24c01Hardware]

最好是使用逻辑门做，这个串口一主多从使用的比较少，算是一种比较邪修的方式我感觉。一般一主多从大家还是使用I2C或者说是SPI多一些，或者就是RS485等的通讯。
