【个人拆解分享】带温度显示的保温杯，真是不得不佩服这穷尽所有的低成本设计！

[24c01Hardware]

最近碰巧家里的保温杯开胶了，于是就顺道把它拆了，每次拆这种小玩意就像开盲盒一样，总是有惊喜。今天的拆解对象如下所示，即一个带温度显示的保温杯盖子：

[24c01Hardware]

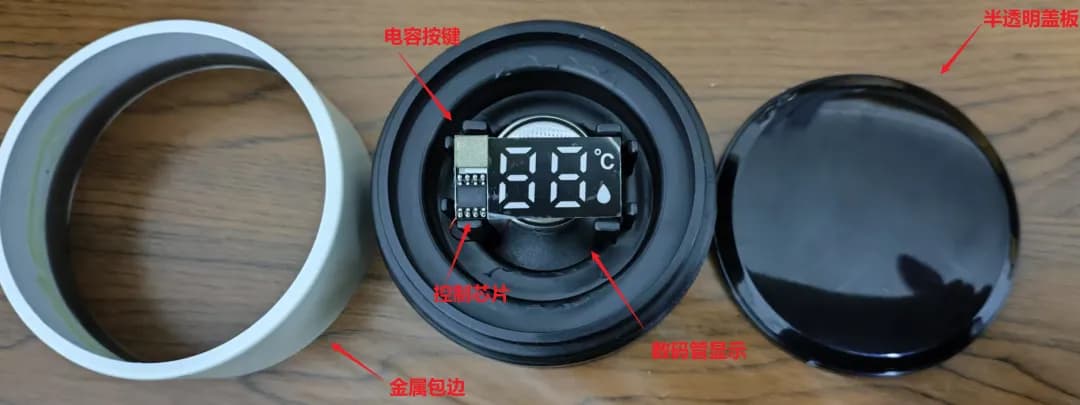

拆开后可以看到结构也很明了，最左侧是一个外面的金属外框，中间是电路板，电路板由一个电容按键（导电泡棉），一个sop8的单片机，一个数码管（设计的很好），几颗电阻，温度传感器组成。

[24c01Hardware]

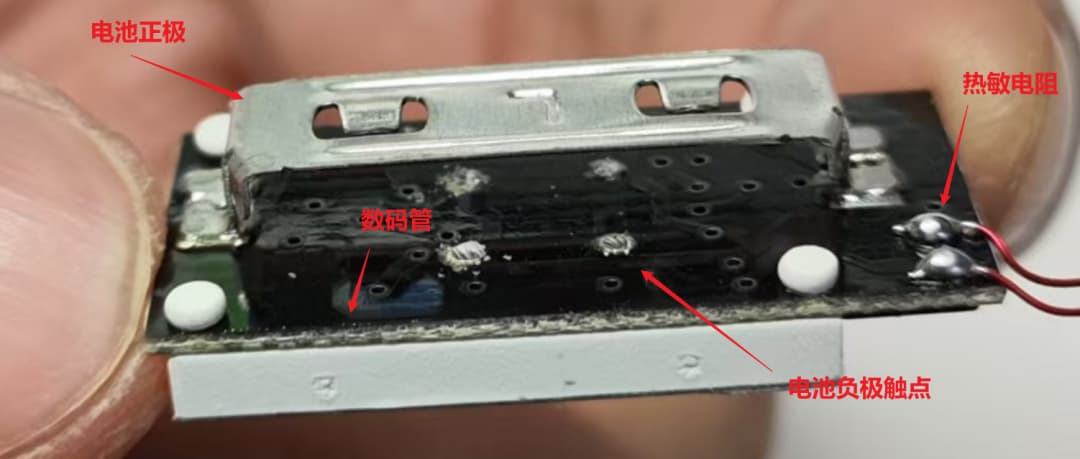

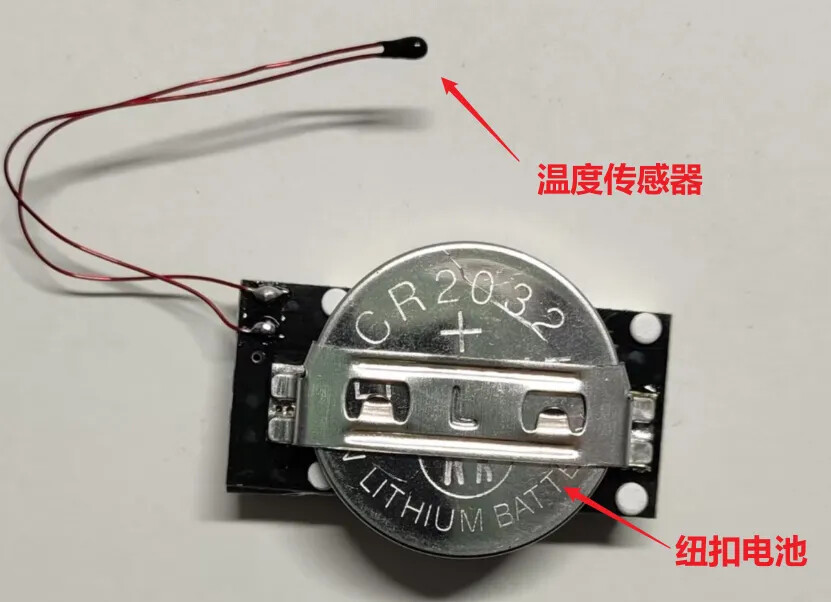

可以看到在电路板后面有一个NTC的热敏电阻做的温度传感器，一个CR2032纽扣电池（3V）供电。

[24c01Hardware]

然后我看了一下电路板背面，发现这个数码管很奇怪，因为他并不是插件的，而且从正面看，也可以看到他也并不是贴片的（没有看到贴片管脚）。所以我就想，难道是斑马条的？类似液晶屏那种？

[24c01Hardware]

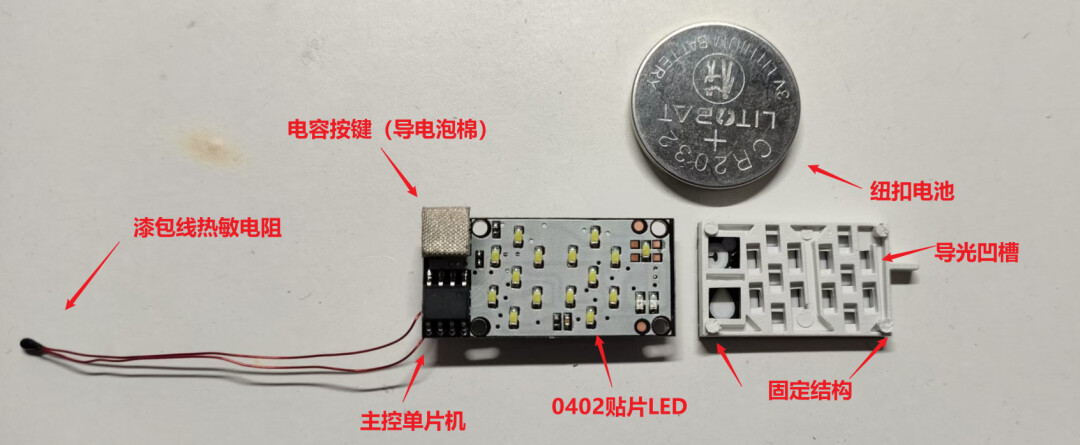

抱着对数码管的好奇，我就将电路板背面的四个白色的数码管固定点剪开了。打开的瞬间，原来如此，原来是贴片LED+数码管的结构罩子。这个设计很好，而且很灵活！拆开后这电路简直是耳目一新，挺好玩的设计！

[24c01Hardware]

然后再看一下这个电路板的功能和单片机管脚：一个温度检测（电阻分压），需要一个管脚采集。一个电容按键检测，需要一个管脚采集。一个电源一个地，两个管脚。然后查了一下LED的数量，两位7段数码管+一位摄氏度℃显示，一个绿灯显示温度合适，一个红灯显示温度烫嘴。总共17颗LED灯？？！那么抛开VCC，GND，电容按键，温度检测，只剩下了4个管脚！

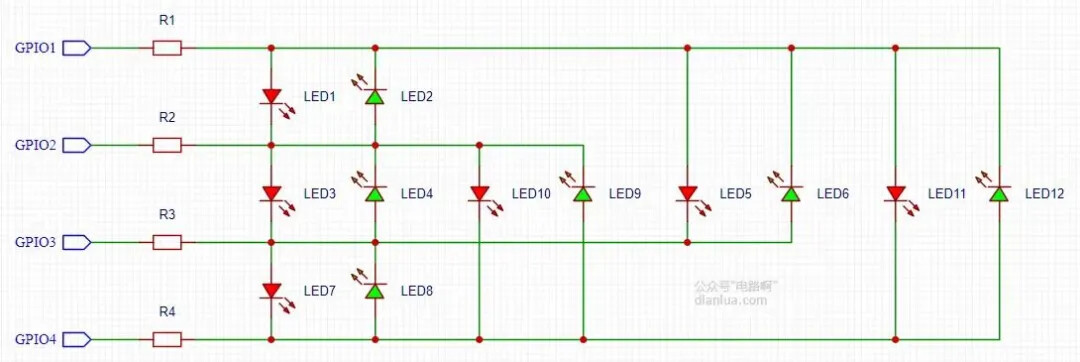

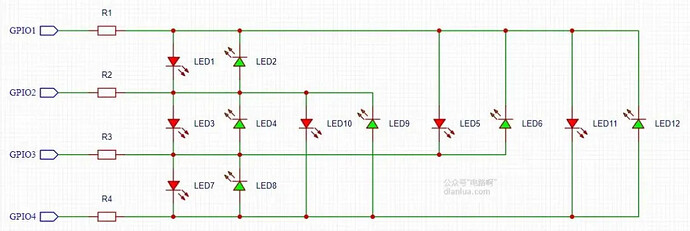

那么4个管脚可以控制17个灯吗？答案是肯定是不可以的，按照查理复用法，最多4个管脚只能控制12颗灯（2*6）。

[24c01Hardware]

所以说这个电路板设计还是很巧妙的，他应该是从ADC检测温度或者是从电容按键检测的两个管脚中，有一个复用为了输出，以控制LED。总体应该是5个管脚的查理复用法。设计的真是有意思！
