1、板卡介绍
EVX2002-44018A-00A 评估板是一款 120W、2C1A 适配器，专用于演示 MP44018A 和 MPX2002 的功能。
MP44018A是多模式功率PFC控制器，MPX2002是一体化反激控制器，都是很新且很有技术的元器件，评估板套个散热壳和塑料外壳甚至都能当成品充电头卖了。2C1A也是现在主流大功率电源的标配接口，PD协议的MP2002芯片不仅是协议握手，还能同步整流控制。

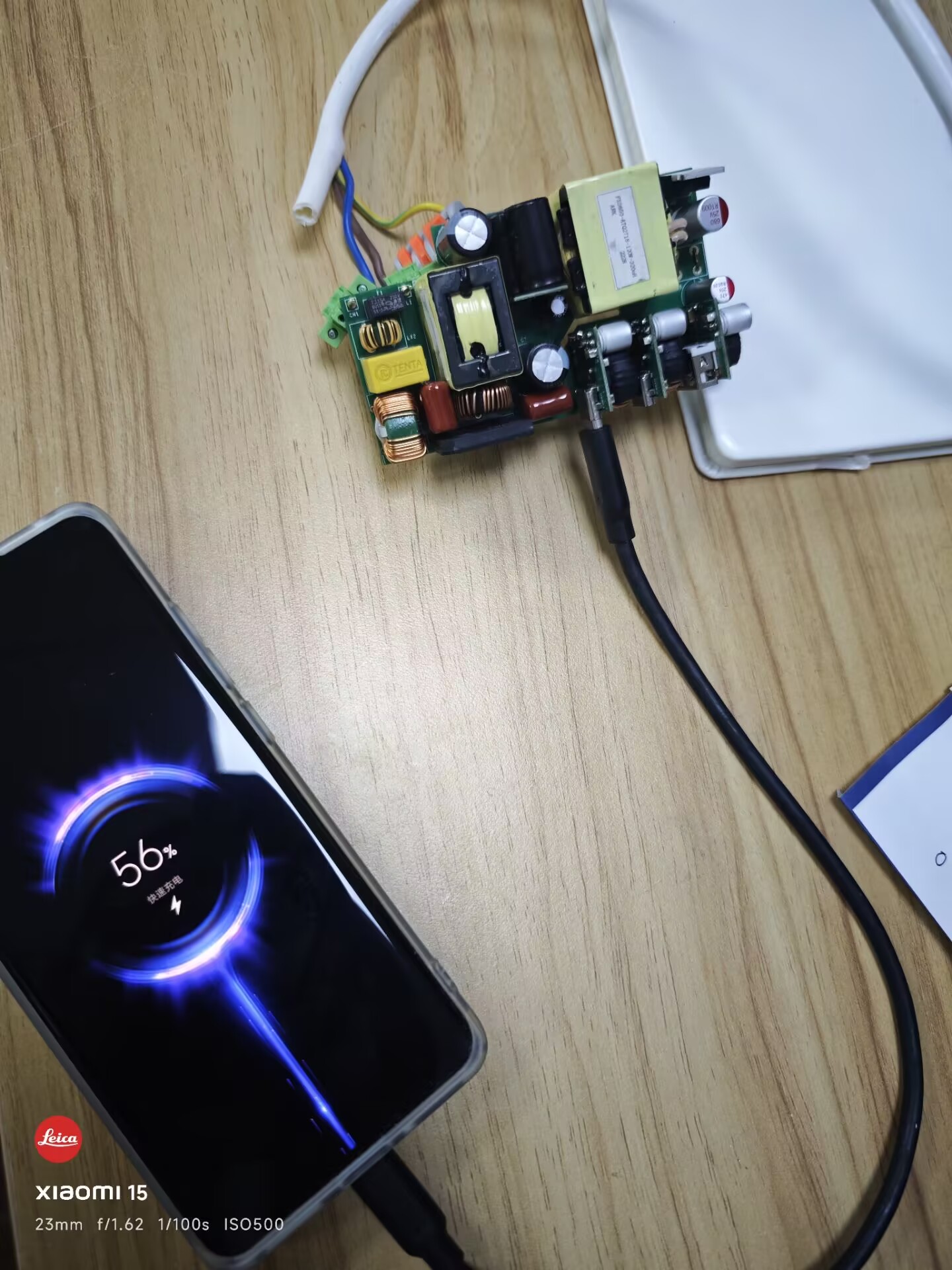

板子到手，先拿小米12S手机来测一下快充，估计是18W的快充，毕竟国产手机的协议这块，但是问题不大。
2、输出短路保护测试
测试方法：带上绝缘手套，用万用表在最大电流档下短接输出的正负极。观察是否进入打嗝模式，撤除短接后看是否能较快恢复5V输出。
测试结果：MPS电源板会进入打嗝模式，万用表的电流档的显示一直为0.
3、电压跌落测试
测试方法：C口输出接PD诱骗，诱骗电压设为5V，分别测试并记录空载，接5R电阻，接10R电阻，这三种状态下的电源值。

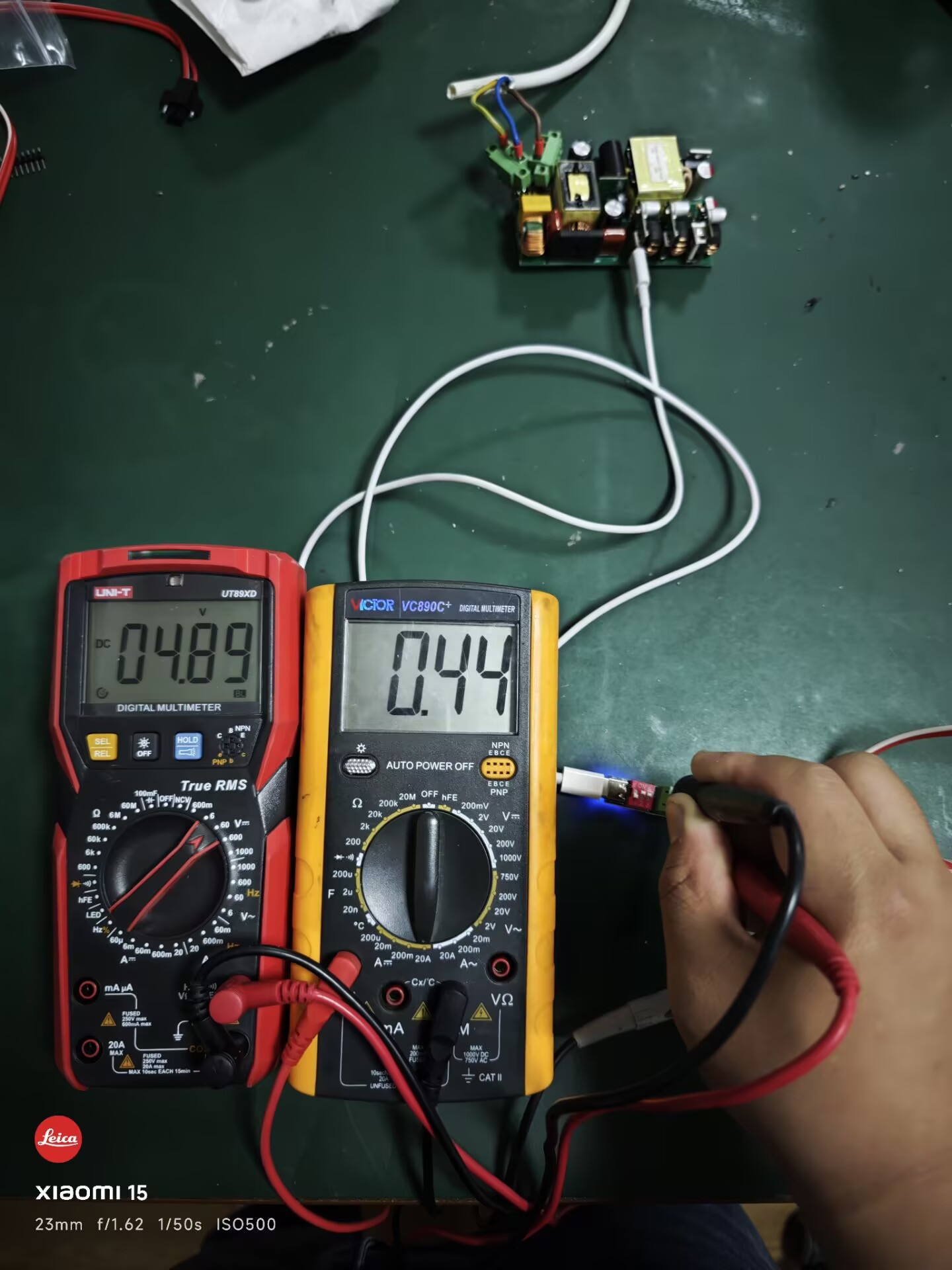

测试结果：空载时电压为5.09V，接5R电阻时为4.83V，接10R电阻时为4.89V。电压散布的区间很小，可见MP2002 的反馈控制极度精准。
4、PD 多电压切换稳定性
测试方法：输出空载，只接PD诱骗模块，切换拨码开关，依次诱骗5V\9V\12V\15V\20V/。
测试结果：基本上拨码调整完，万用表的电压就有所变化，电压切换后并没有大幅度的电压变化，PD切换还是很稳定很快的。
5、单口满载效率
测试方法：C口输出接PD诱骗，诱骗电压设为20V，使用5R和1R电阻串联，再串入万用表的电流档，接入电源回路中，测量电压、电流的值。每2分钟用红外测温枪测量MP44018的温度，发热量即是损耗的功率。

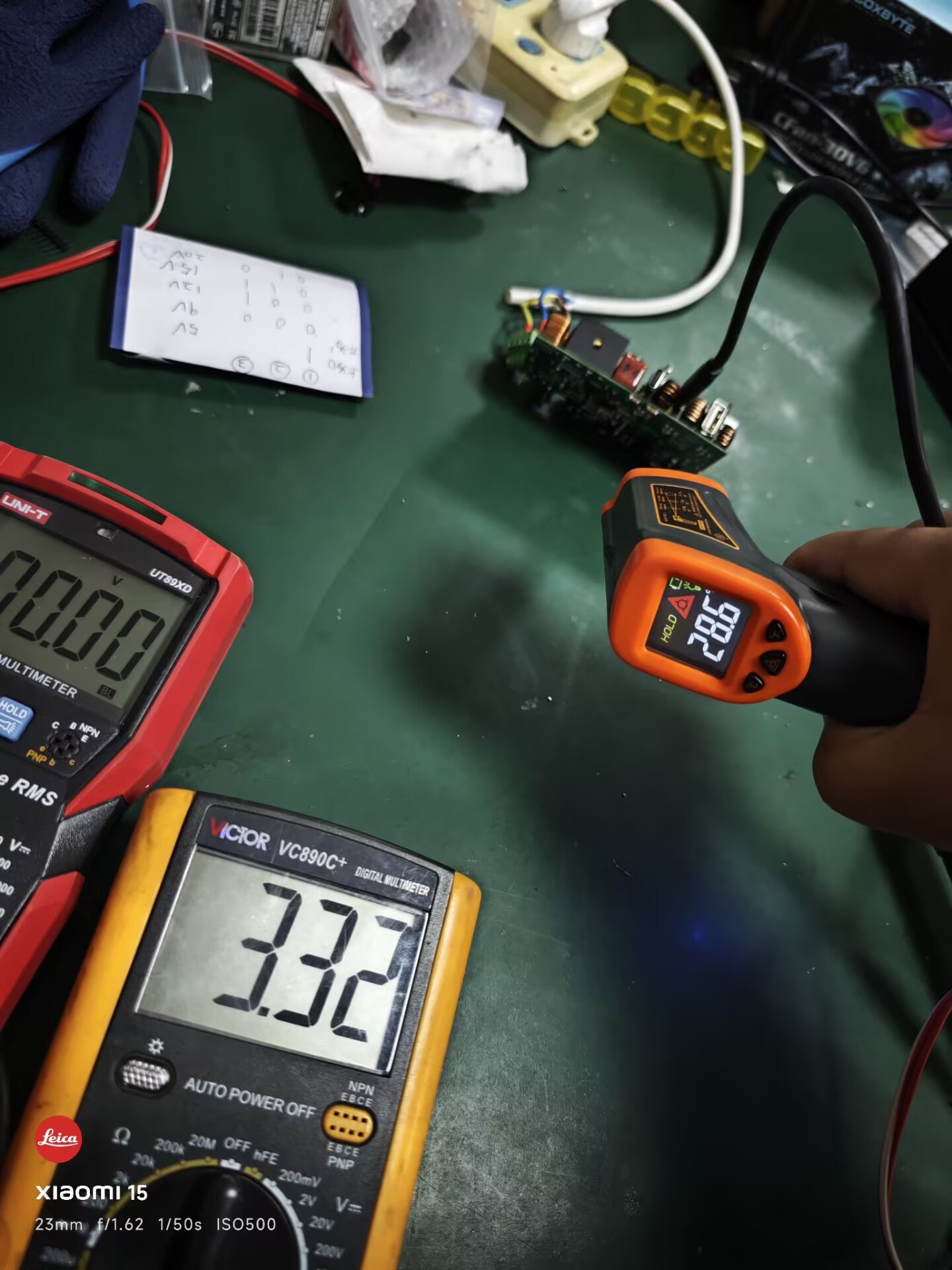

测试结果：回路中一共6R的电阻，电流3.32A，电压19.98V。MPX2002的表面温度每隔三分钟测量一次，分别为28.1摄氏度，29.8摄氏度，32.2摄氏度。
6、OTP高温稳定性和热关断
测试方法：在“单口满载效率”的带载情况下，使用热风枪以150摄氏度，低风速对准板子中心吹气，同时用测温枪测量MPX2002芯片的表面温度。
测试结果：不得不说，MPS的板子做的十分优秀，热风枪对准板子中心吹风，温升很低，150摄氏度的风枪，最大档也只能带来10摄氏度的温升提高。

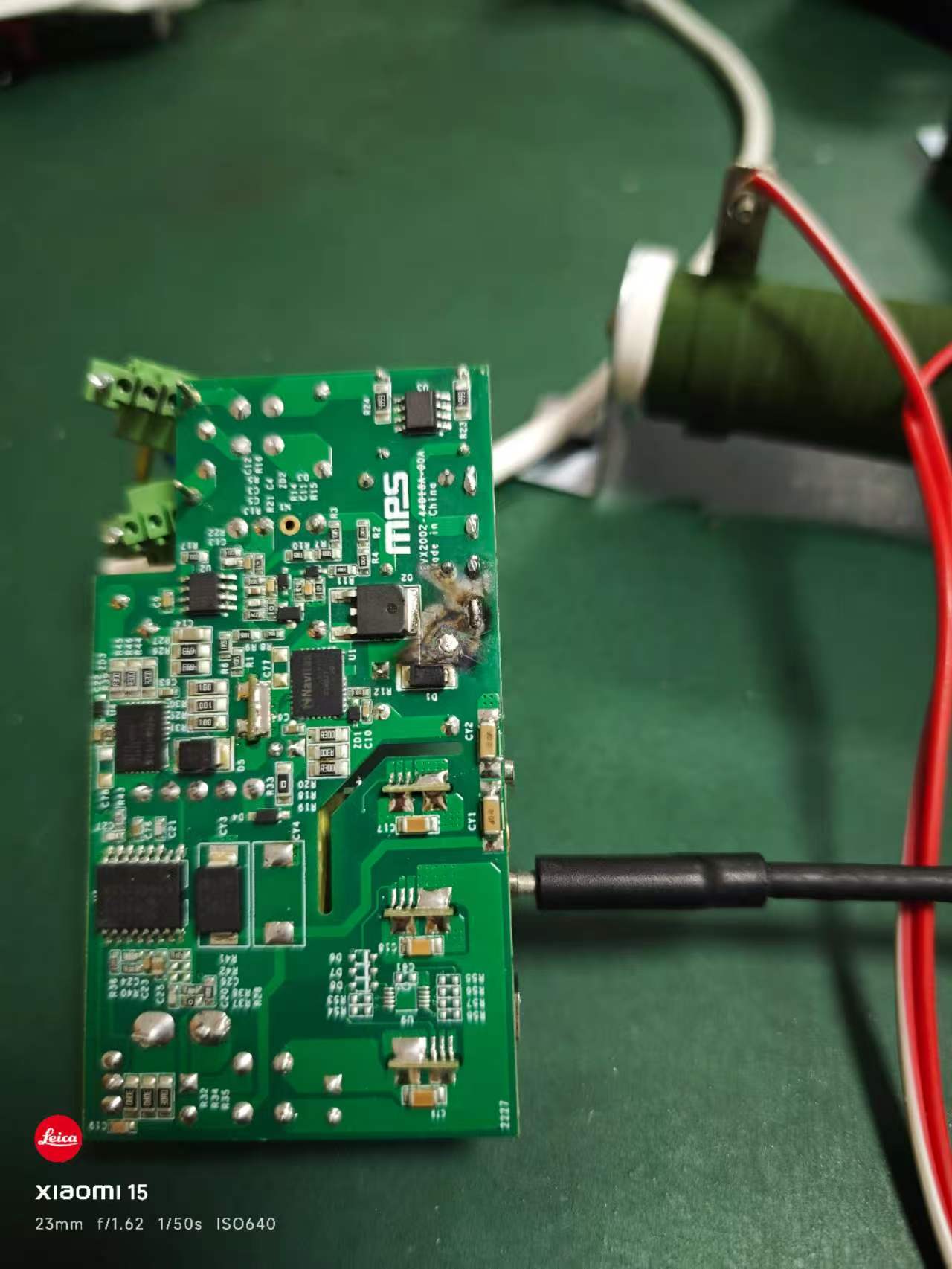

然后提高热风枪的温度在吹，结果、、、、、板子鼓包了，然后短路了一下。
罪魁祸首应该是风枪温度过高，板子背面有元器件阻挡散热，热量走不出去进而PCB只能鼓包给你看了。
断开电源，高压侧并没有短路，但是低压输出侧有短路，两个C口小板的电容都有短路，但是A口小板并没有短路。
在鼓包之前，PCB温度有100摄氏度，输出功率并没有降低，还是以和加热之前的输出功率几乎一致，输出电压稍有提高，到了20.02V。
后面的120W高负载和OCP过流保护也没办法测了，板子断电后还不敢再上电了。
不过经此一事，也给各位喜欢DIY电源的爱好者一个提醒，OTP过温测试最好放入PCB干燥箱中或者其他专业设备内，设定温度爬升曲线，设定最大温度，此举可避免热风枪加热不均带来的故障。同时简单的测温枪不是太能完整反应温度情况的，最好使用热成像来检测温度。
PCB也好，这个电源板也好，MPS设计的还是相当优秀的，散热性能十分优秀（毕竟你拿热风枪直接吹，温升都不高）。
然后国外的电源模块几乎都有一个问题，就是低负载下电容容易嗡嗡叫。12V下20R电阻，电流0.6A，啸叫比较严重。这个情况不知道是咋回事。
另外提一嘴，这个电源模块有NTC热敏电阻来监控这个模块的温度吗？目前我新买的充电头都要看一下这个指标。（狗头 狗头 狗头）。
