当下火热的EFUSE芯片到底是什么东西?2000字讲透它

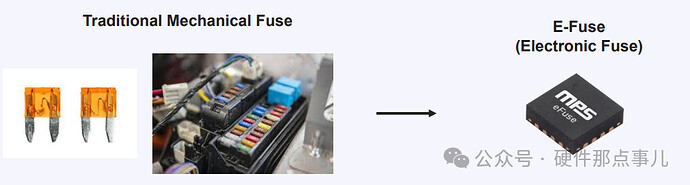

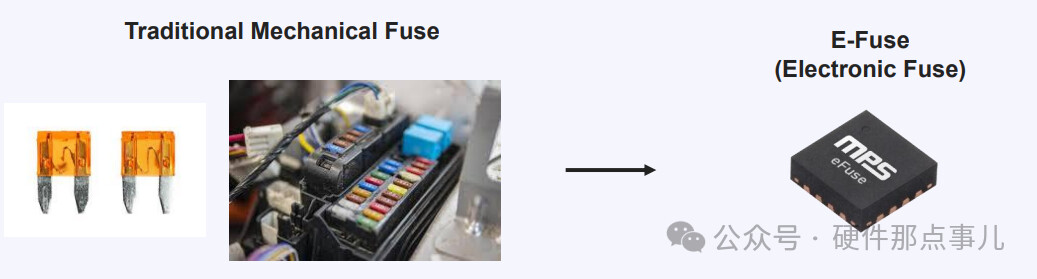

作为一个硬件工程师,如果你做过电源系统设计,应该都有一个阶段,刚开始觉得保险丝这种东西简单粗暴但可靠,后来慢慢发现——它其实是整个系统里最不可控的玩意。个人觉得eFuse的出现,本质上不是替代保险丝,而是把保护这件事,从物理不那么可控的行为变成可设计的可控行为。

传统保险丝的问题,本质不是慢,而是不可设计,我翻了很多关于保险丝的资料都是会说机械保险丝的缺点是响应慢呀,不可恢复呀,当然这些都对,但我觉得它不那么关键,真正的问题是:

你无法精确定义它在什么时候、以什么方式失效。

保险丝的行为由三件事决定:

  1. 材料(也就是熔点)

  2. 几何结构(也就是截面积)

  3. 环境(也就是温度、散热)


    这导致一个很现实的问题:同一个额定值的保险丝,在不同系统里表现完全不一样。

举个例子,你选了10A保险丝,负载正常工作8A,上电浪涌30A,持续 5ms,理论上没问题,但实际可能出现两种极端:

  1. 有的批次直接熔断(误保护)

  2. 有的在短路时却迟迟不断(保护失效)
    那到底咋回事呢?

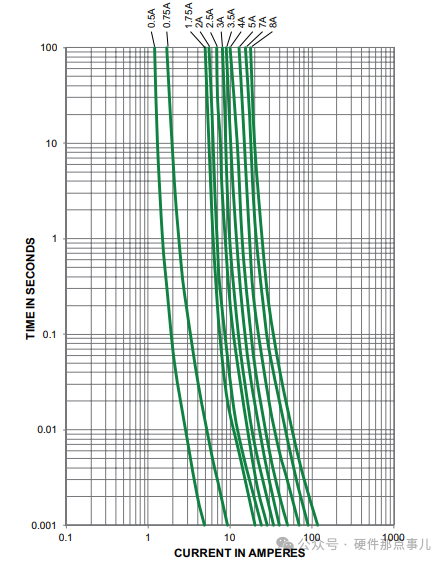

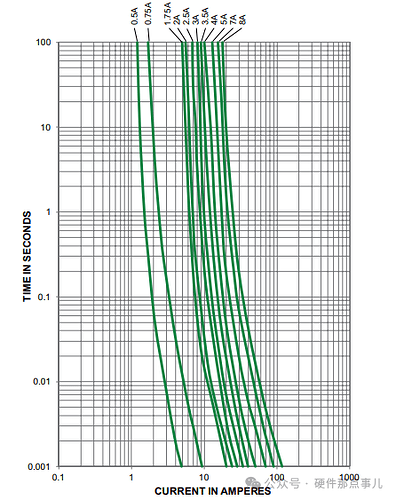

原因很简单,保险丝的 I²t 曲线是统计意义上的,不是确定性的。


eFuse到底解决了啥问题呢?

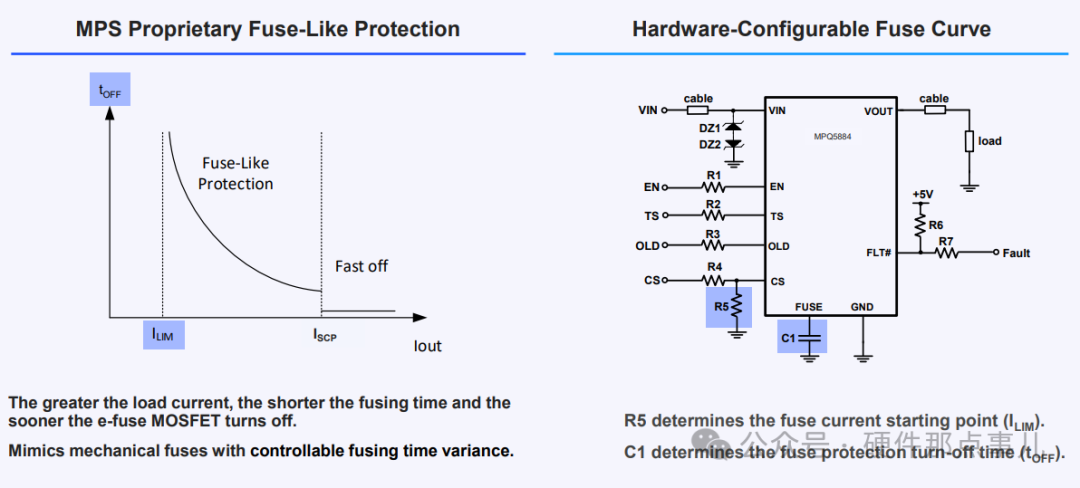

eFuse解决的核心问题是把熔断曲线变成可控参数,eFuse的本质突破,不在MOSFET,而在这件事:把原本由材料决定的熔断行为,变成由电路参数决定。

在实际eFuse芯片里,这通常通过两组参数实现:

  1. 电流阈值(ILIM)
  2. 时间常数(tOFF / RC)

你可以把它理解成一个可编程的I–t曲线。这带来一个非常关键的能力,你可以根据负载特性去定制保护行为。

举个例子,电机负载启动电流是额定的5~8倍,持续时间几十ms,传统保险丝很难兼顾不误断,又能在堵转时保护,而eFuse的做法是:

  1. 设置ILIM > 启动电流
  2. 设置延时窗口(允许短时过流)
  3. 超时才关断

这其实已经不是保险丝,而是策略控制。

很多硬件工程师低估了eFuse的一个能力,它不仅能关断,还能控制通过多少电流。也就是说,它其实是一个,带保护功能的受控功率开关。

比如热插拔插入瞬间,大电容充电电流可达几十安甚至上百安,如果没有控制,连接器会打火,电源会掉压,系统会复位。

eFuse的处理方式不是断那么简单,而是:限流 + 缓启动,本质也就是控制dv/dt,让电压慢慢上升,电流被限制在安全范围,这已经是典型的模拟控制系统行为。

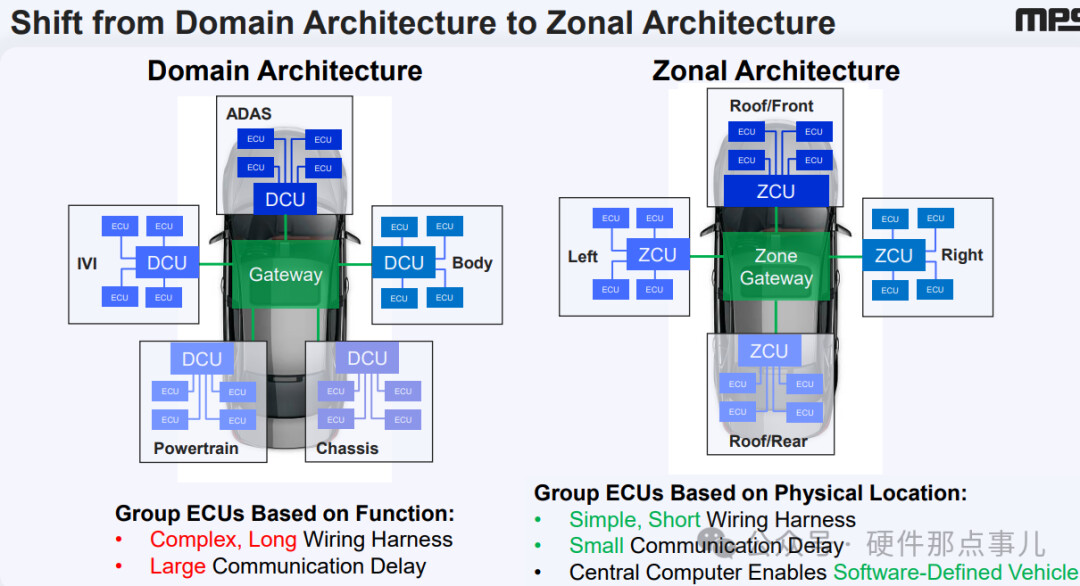

对于分布式供电,尤其汽车48V,系统从集中供电 → 分区供电。

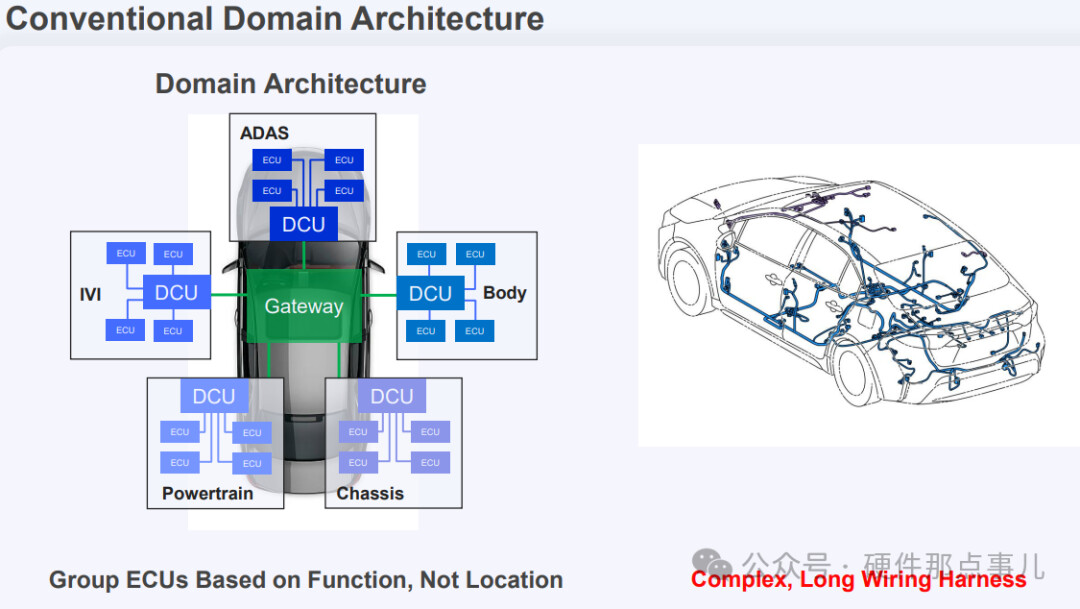

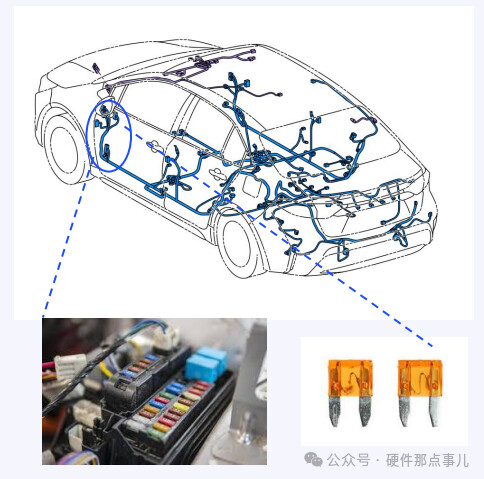

这背后的问题是电源路径变长、节点变多、故障隔离要求更高。传统方案是一个总保险丝,出问题整车掉电而eFuse可以做到每个负载一个保护节点,故障局部隔离,上报故障类型。

所以这时它的角色已经变成:电源网络里的断路器 + 传感器。

很多EFUSE选型指南会列一堆参数,但实际选型中最重要的一件事是你是否真正理解你的负载是怎么用电的。

(1)纯阻性负载,最简单,电流稳定,无浪涌→ 选型最容易。

(2)电容型负载(最坑),上电瞬间电流极大,之后迅速下降,比如DC/DC输入的大容量电容,关键参数有充电电流,充电时间。

(3)感性负载(最危险),电机,继电器关断时产生反向电压这里问题不在过流,而在关断瞬间的电压尖峰。

所以与其看datasheet,不如先做这几件事,画出负载电流波形(启动 + 稳态 + 故障)

然后需要明确三件事:

  1. 最大正常电流
  2. 浪涌幅值和时间
  3. 故障电流(短路时的)

然后咱们再去匹配eFuse:

  1. ILIM是否覆盖浪涌
  2. 延时是否足够
  3. SOA是否能撑住

当然eFuse再好,热还是要通过PCB散掉,铜皮面积不够?那温度肯定飙升,芯片会频繁保护,最后就是系统不稳定。还有就是要关注布线电感,快速关断时di/dt很大,L·di/dt产生高压,结果就是Vds瞬间超额,芯片击穿,可以加TVS或者RC Snubber。

如果用一句话总结eFuse的意义:

传统保险丝是在出事之后燃烧自己,而eFuse是在出事之前决定该不该出事。它把一个原本不可控、不可调、不可观测的过程,变成了一个可以建模、可以配置、可以参与系统决策的电子模块。
