MPQ6541烧芯片

[songml]

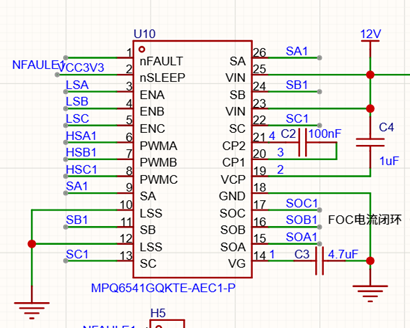

MPQ6541原理图

MPQ6541 PCB图

实验条件：

用直流稳压电源给VIN = 24V，LSS = GND = 0V,SLEEP = 3.3V

测量结果：

1）VCP达不到29V,用示波器测量，衰减到0V

2） nSleep = 0,VG = 0V

nSleep = 1,VG = 5.5V

实验中分别测量了两块芯片，除了电源和电容等引脚，其余引脚均悬空，输出未接任何负载。

第一个芯片nsleep = 1时，其余输入均悬空，输入功率达到2W；当ENA = 1,PWMA =1K的方波时，VIN对LSS GND短路，电源限流保护，烧芯片。

第二个芯片nsleep = 1，ENA = 1，PWMA = 0 ,SA = 0 ;

nsleep = 1，ENA = 1，PWMA = 1,还未测量，芯片短路，测量VIN LSS GND短路。

两次实验，均发生相同的问题，PWMA给信号后，芯片内电源和地发生短路，请大家帮忙分析，谢谢。

[Vic.Huan]

你好，首先你给出来的原理图看上去只是输入电容小了其他没啥问题，另外可以的你们检查下SOA/B/C那边的原理图；其次可以抓下给的PMW波形和SA点的对照波形一起来看吗？最后如果可以的话申请一个EVB同步对比测试看看，谢谢

[songml]

1.SOA/B/C这边暂时没使用，现在时处于悬空状态。

2.PWM波形和SA的波形有看，但是芯片损坏的太快，信号刚测到，就烧了。看信号没有问题。

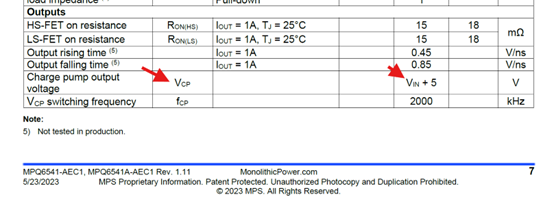

3.现在的疑问是，官方手册中的，VCP电压用万用表和示波器测不到，一测量，电压就迅速降低。也达不到手册中多VCC+5V

好的，我按照EVB的样板做一套，测试下。
