方案选取MP44014+HR1000A，保护功能异常开启？

AC-DC 功率转换
1

image1158×754 40 KB

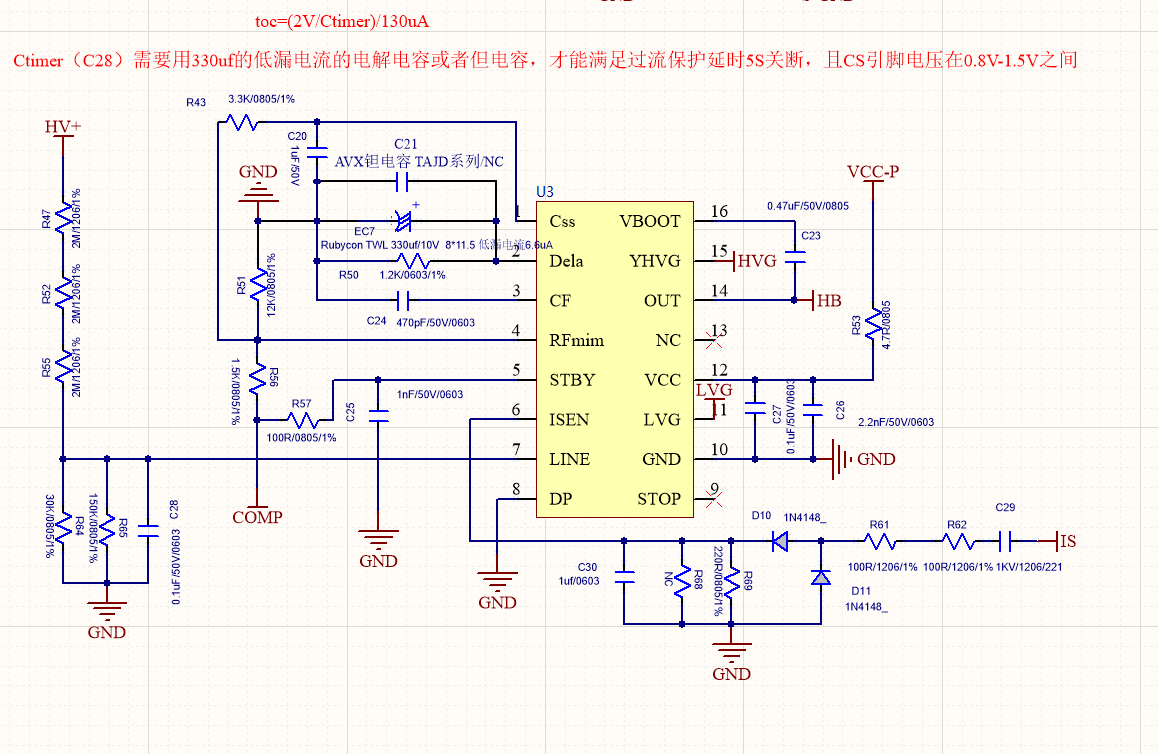

输出24V/10A 240W 要求在480W Peak可以坚持5S，谐振电感为38uH，谐振电容为66nf，设定LLC谐振频率为100KHz，变压器感量为220uH，匝比为8，当把负载加到14A的时候（336W），输出电压会降低到20V左右，且频率会升高到200KHz左右，貌似进入第一级的保护，但是实测CS脚电压并没有超过0.8V的阈值，有尝试过把CS引脚断开，加载到15A，输出电压也是正常的，请问这里需要怎么调整？？

2

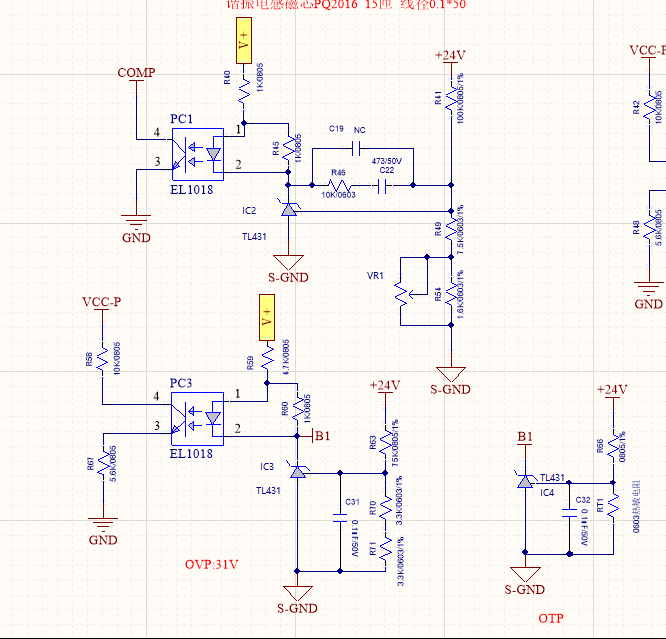

或者可能是反馈这边的问题？

image666×639 20.4 KB

3

前面不是说了断开Css引脚就没问题吗，那不是暂时排除了反馈问题

4

您好，根据您以上的描述，当拉载较大时，输出会下掉并伴随着谐振腔升频现象，看起来就是触发了CS的一级OCP保护，触发此保护时IC 的SS pin也会从2V平台开始慢慢被放电下掉，可以测量下1脚SS pin是否符合此逻辑。改善方案：可以尝试将电路图里R69的阻值减小一半看下。

1 个赞
5

示波器抓着1脚SS和输出电压，如果拉载到14A时，SS确实从2V平台往下掉，说明100%是电流采样了，触发了芯的一级保护提频逻辑。如果要把R69减一半，为了防正高频毛刺误触发硬保护，建议同时把C30从1μF改小为0.1μF或0.22μF，因为原本1μF+220Ω的延迟太严重了对于10OkHz的开关周期来说太慢了，会导致严重的波形相位滞后和畸变。将C30改小，能在降低幅度的同时，恢复电流波形的真实相位。

6

谢谢 我已经发现问题所在 确实是这里的问题 那我如果要在200%的功率点设置保护的延时保护的话 单纯通过芯片的控制逻辑是否做不到了 我希望的是在达到480W的时候可以坚持5S保护掉 就只能通过达到第一级阈值的时候设置延时保护的功能 但是当我达到第一级保护阈值时 会造成功率限制 输出电压也会被拉低了

7

感谢您的回复

8

那我如果要在200%的功率点设置保护的延时保护的话 单纯通过芯片的控制逻辑是否做不到了 我希望的是在达到480W的时候可以坚持5S保护掉 就只能通过达到第一级阈值的时候设置延时保护的功能 但是当我达到第一级保护阈值时 会造成功率限制 输出电压也会被拉低了

9

那调整电阻，拉高一级保护阈值能接受吗

10

您的意思的在我理想的保护点 把CS保护点直接拉到1.5V保护？ 那么我在这个功率点以下还是会进入第一级保护，所以我现在只能把延时保护去掉，在带载20A的时候正常运行，在20.1A时直接进入第一级保护状态，如果这样的话我想可能会比较容易实现，现在还在调整中，不过我也发现一个问题，并不能每一次都在我想设置的保护点进入保护状态，可能是因为干扰的问题，会导致同样的电气参数，保护点可能并不一样

11

目前看只能调大保护阈值，另外芯片保护的电流阈值本身就会有一定的偏差
