MP8759板子DCDC输出不正常问题

您好,本人是初学者,尝试画了一个DCDC转换的板子,输入是2s或者3s锂电池,电压8V~12V,期望输出5V,最大电流4A。在空载情况下使用3s锂电池连接,测得输出只有2V左右
vcc是3.5V,en是2.9V
能不能帮我看看是电阻值错了,还是layout问题,还是什么问题

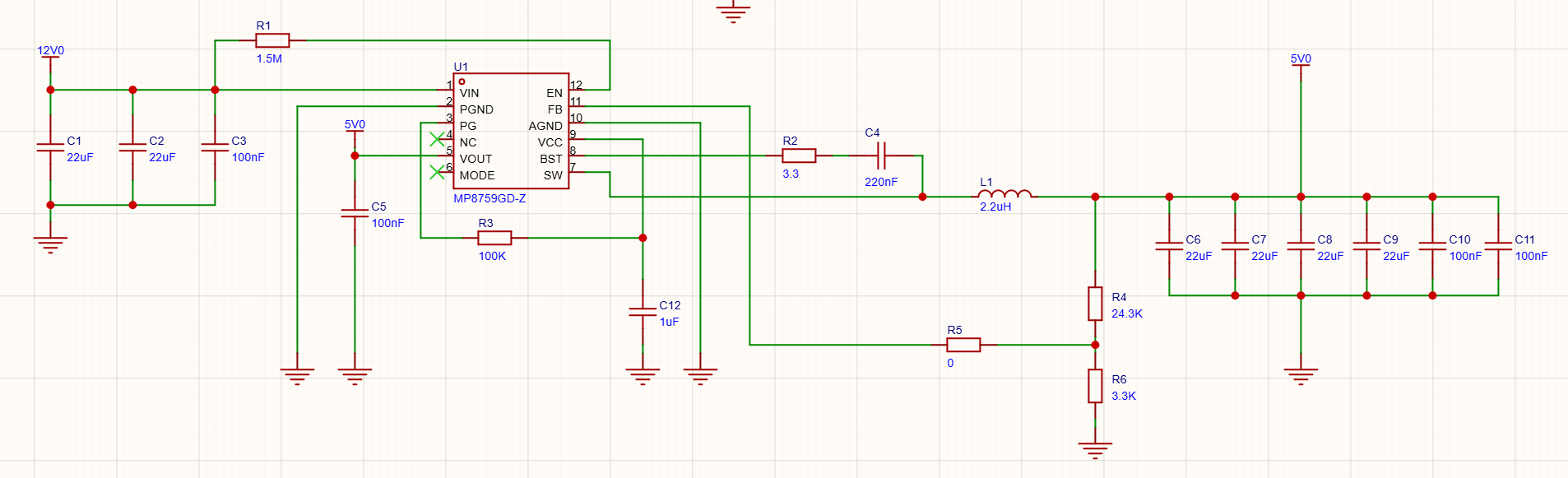

这是原理图

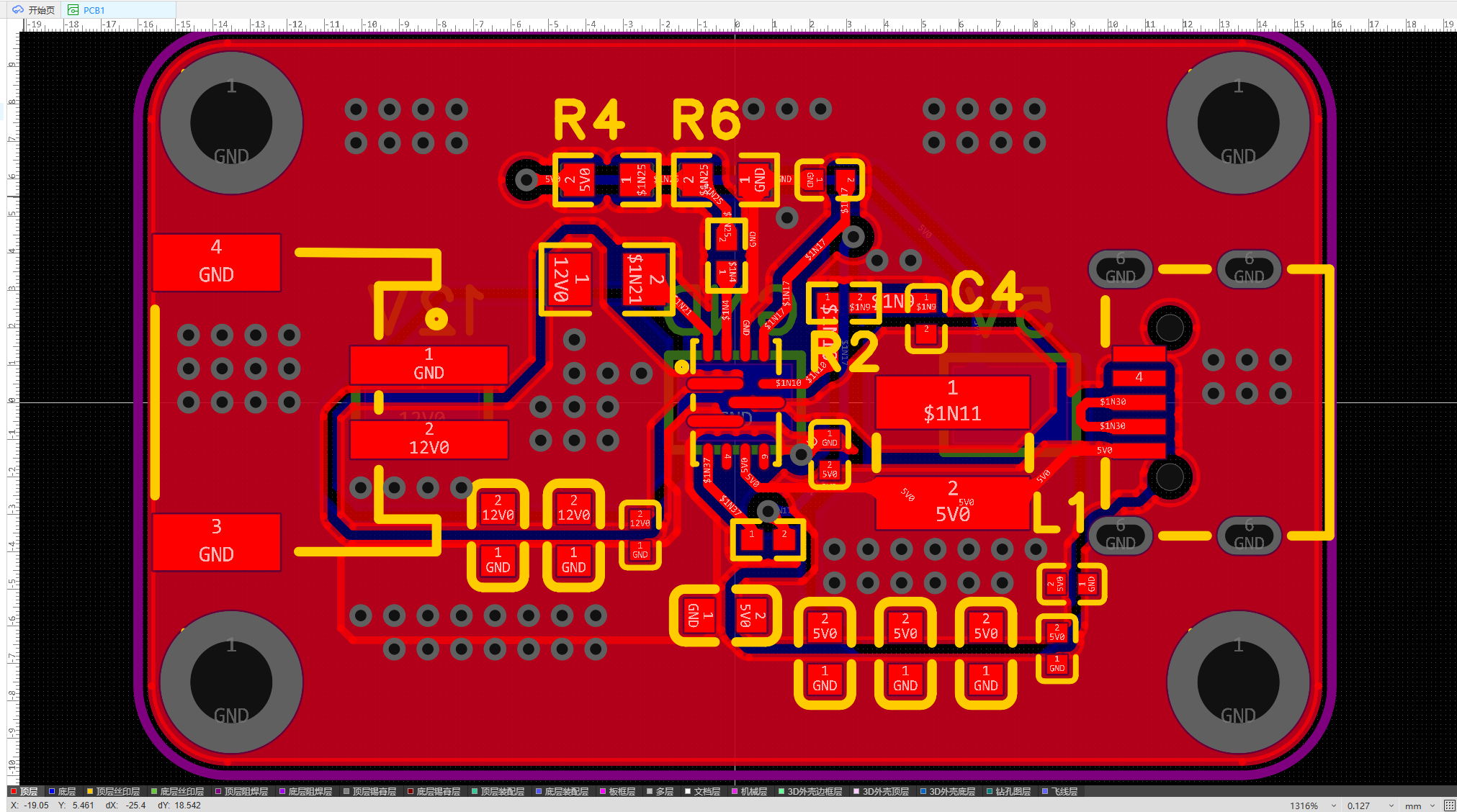

layout

上电的sw波形和5v输出波形

上电后的波形

哈喽,看着电路原理图和Layout都没啥问题,有检查是否存在虚焊或者上错物料吗?

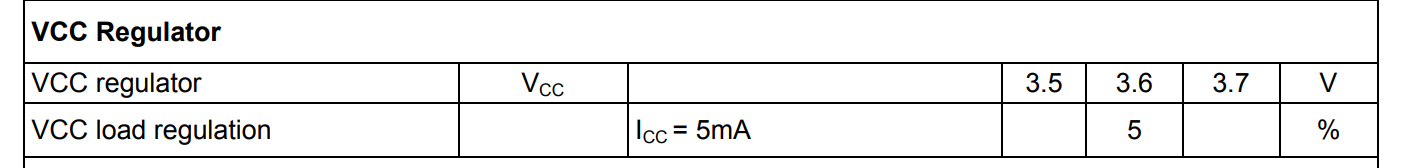

VCC是3.5V的话,感觉芯片内部的稳压器已经正常工作了的,看看是否电感或其他管脚存在虚焊

虚焊好像没有。
有个现象就是上电输出是2V,我拿万用表测一下fb引脚,显示0.57v,回来测输出就能正常输出5.1V了。
然后我接上负载,负载的电源指示灯就亮了一下就灭了,此时测得输出电压1.8v。断掉负载测又变成2V

蛮奇怪的,有没有试过多焊一块板子看看?或者试试并联个前馈电容试试。

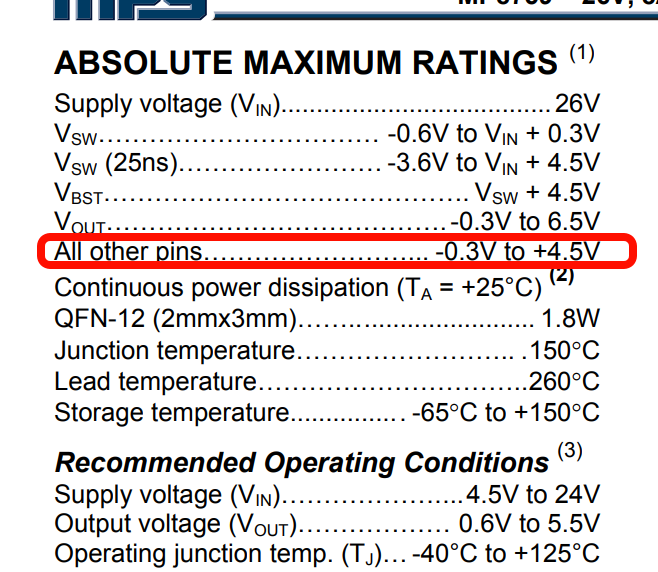

初学者不要怕麻烦,建议核对一下PCB封装和原理图封装有没有画错,其次EN电压是2.9V,这个电压不对,这个电压理论上来说和VIN电压是相同的,手册里这个引脚最大电压是4.5V,你漏了一个下拉电阻分压

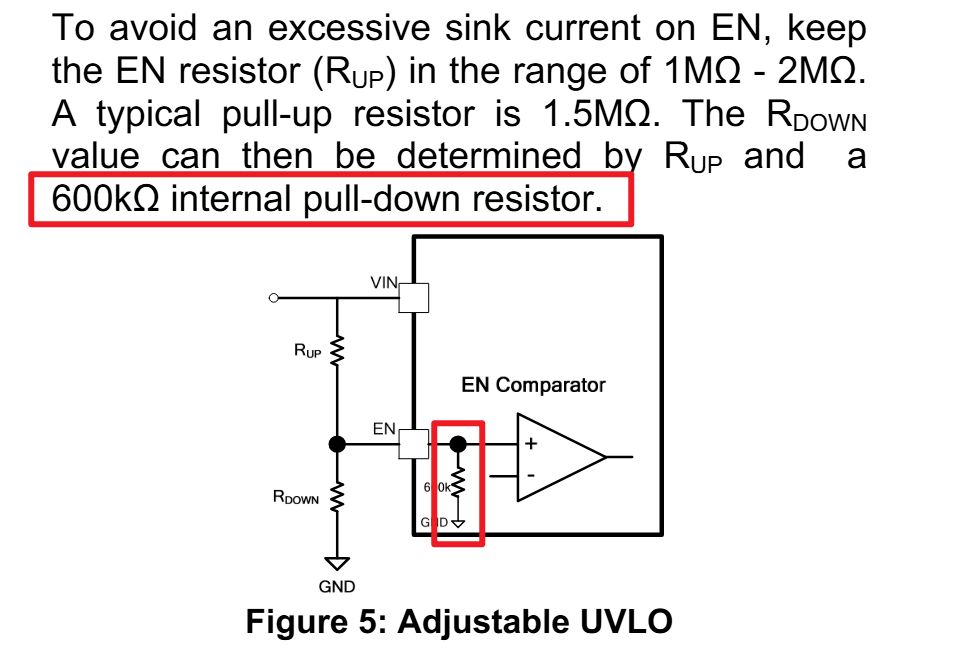

这个EN这边应该是没问题的,他这个是有内部600k下拉电阻

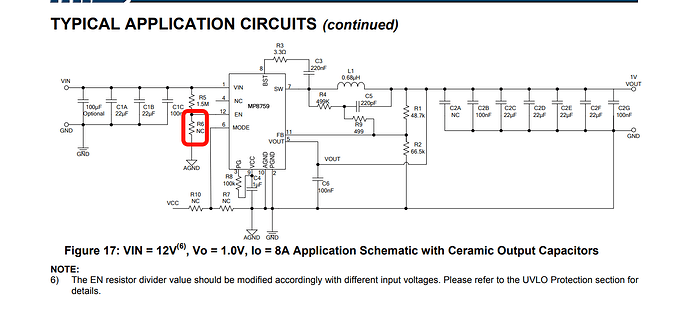

而且官方的Demo是没有贴这个下面分压

昨天检查了一下元件,发现C4和输入输出的22uF电容的额定电压不够,现在重新买了,等我焊上再看看正不正常

从波形看,轻载的时候大小波(频率不稳定),大概率和采样回路以及环路稳定性相关。

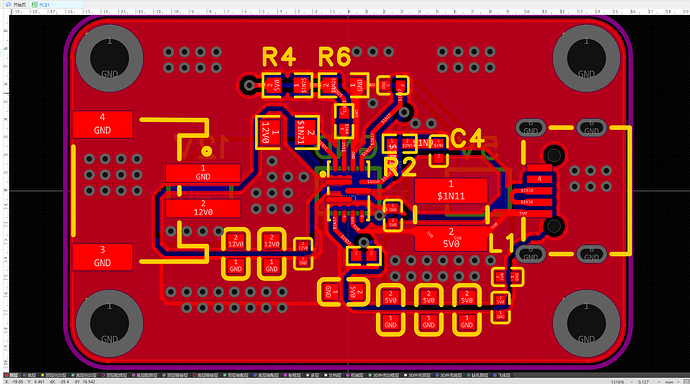

1.采样线建议FB采样点在输出最远的电容点(一般是最小容值的那个),并且FB路线不要经过电感下方

如下

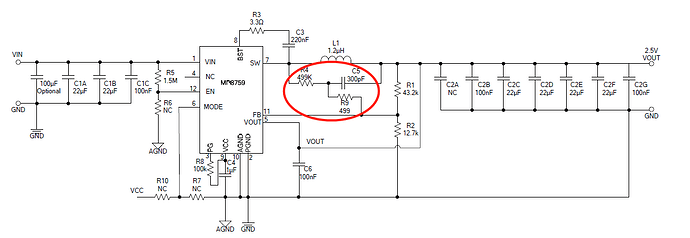

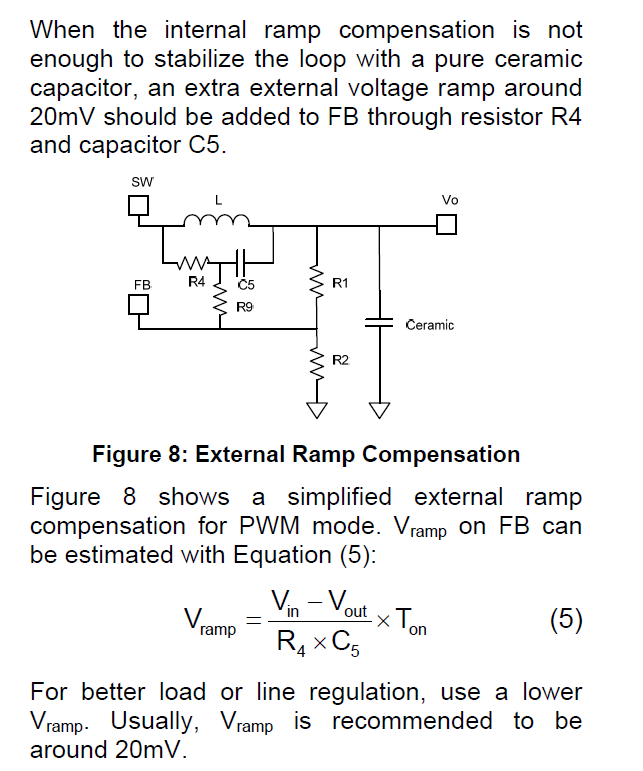

  1. 环路稳定性上,可以先尝试增加前馈电容并在FB上分压电阻上,容值从十几pf到几百pf范围内试。 如果还不行尝试外加谐波补偿如下,能有助于在纯MLCC输出的情况下稳定开关频率

感谢大家的指导,在更换合适额定电压的电容和新的ic后板子的输出应该算正常了。可能是正确的ic内部烧了。下次画板子一定参考你们提的建议进行优化,感谢感谢
