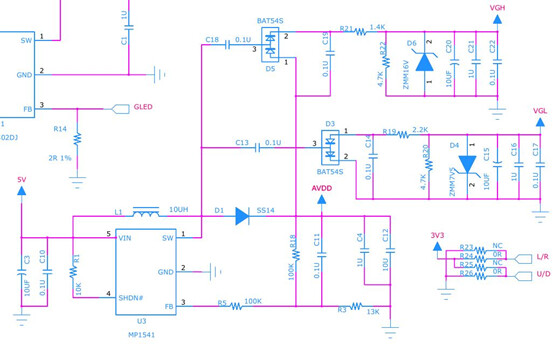

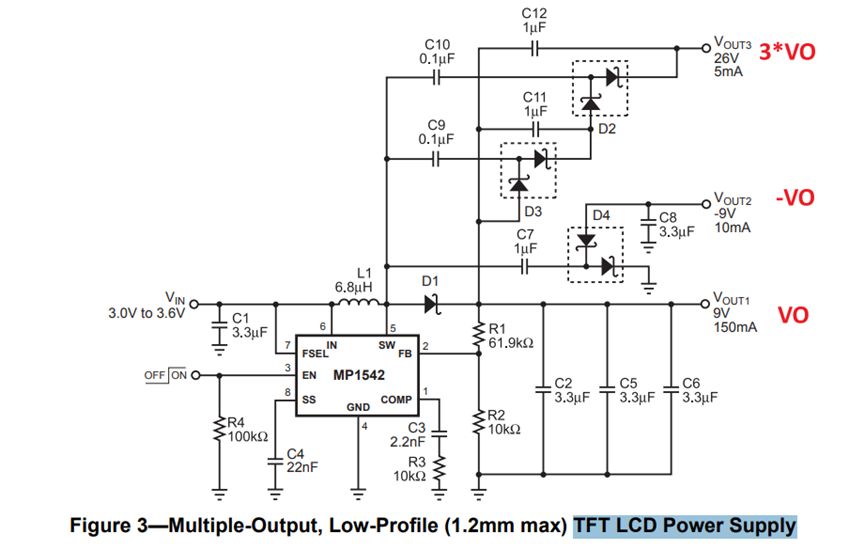

各位朋友大家好，最近在网上看到了个原理图，是用来给液晶LCD供电的，其电路如下所示，今天我们就一起分析一下电路工作原理。

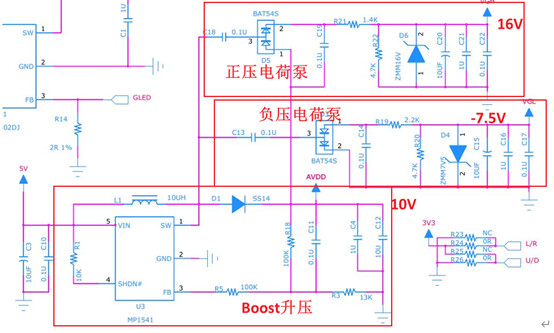

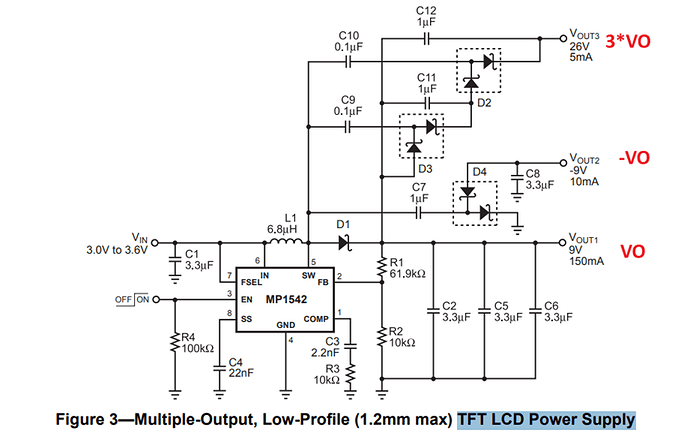

这个电路的设计我感觉是非常有意思的，他用了一颗开关电源芯片（Boost拓扑），型号是MP1541，除了这个Boost升压拓扑之外，他又增加了两个电荷泵电路在上面，这样的话就是一个芯片输出三种电压，分别是16V，-7.5V，10.86V左右。下面是电路划分：

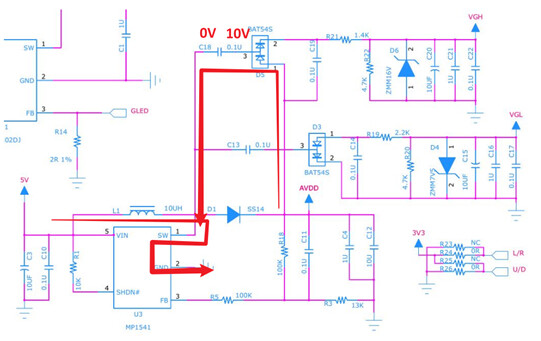

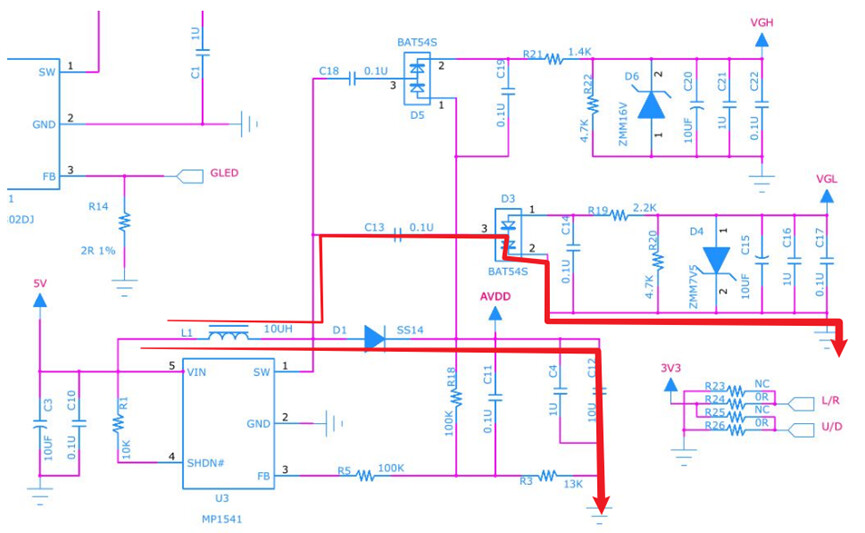

对于LCD这种需要多种电压驱动的场合，如果使用三颗电源芯片，显然对于成本来说是接受不了的，所以这种电路的出现就恰到好处，可以使用单颗芯片输出三种不同的电压。下面是这个电路的电流路径，我们先分析正压部分。当芯片内部开关管导通的时候，即SW节点电压为0V左右的时候，此时电流如下所示流动，储能电感L1通过芯片内部开关管充电，电容C18也通过芯片内部开关管充电，充电电压为左负右正，电容两端压差为10V左右。：

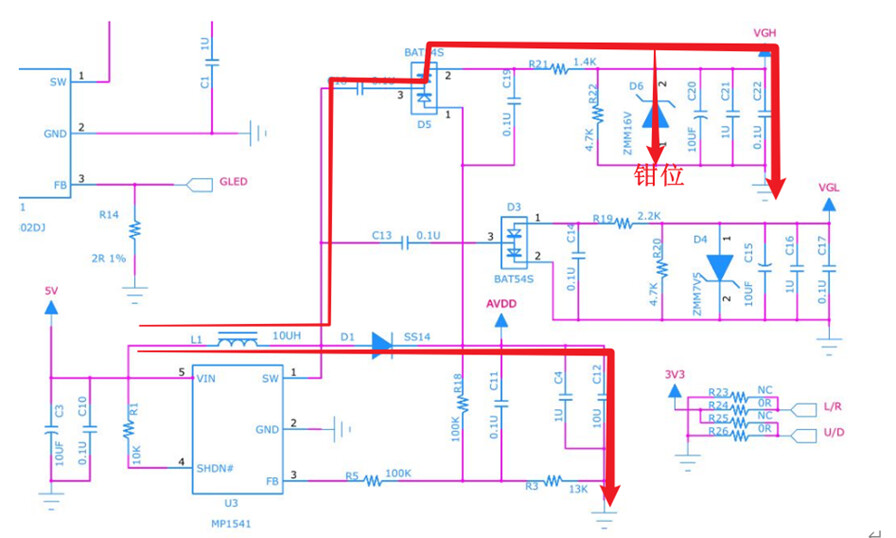

然后当芯片内部的开关管截止的时候，此时SW节点电压大概是10V+Vd1（二极管压降）。那么由于电容两端电压不会突变，所以说C18左边电压变为10V+Vd1，其右侧电压大概就是20+Vd，然后由于还有一个钳位的稳压管，所以最终输出电压会被稳压管钳位到16V。电流流向如下所示：

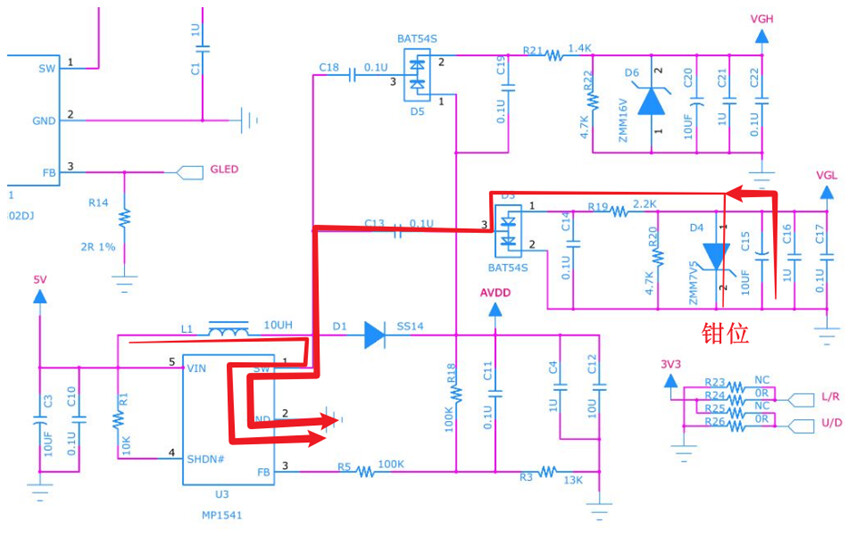

然后当芯片内部的开关管打开的时候，即SW电压为低电压时，此时电容C13左边的电压会变成0V，然而又由于刚才上一步电容C13两端充满了10V的电压，且电容两端电压不能突变，那么电容右侧的电压就会变成-10V。此时就会产生另一个充电路径，然后最终因为稳压二极管D4的钳位，会输出-7.5V的电压，电流路径如下所示：
不过值得一提的是，这个电路的驱动能力有限（电荷泵形式），大概只能输出10mA左右的电流值，也只能用作这种低电流需求的例如液晶显示驱动的供电电路。如果负载较大的话，电压可能达不到预期电压且纹波较大。这个大家使用的时候需要格外注意和小心。
好的，那么本期的分享就到此结束了，这种电荷泵和电源芯片的组合还是很不错的，非常值得学习和借鉴。感谢您的阅读和点赞分享，谢谢~
