风机旋转时，对MPQ6653A板子断电，如何保护芯片不烧掉

电机驱动器/传感器
1

我按照MPS参考设计用MPQ6653A做了一个风机驱动板子，当风机旋转时，如果拔掉电源连接器，MPQ6653 out电压会上升，并烧毁芯片，我在out1和out2两端加了双向TVS管，但是还是会发生芯片烧毁。看波形，out1和out2会出现负电压。请问有什么保护电路可以解决这个烧芯片的问题？

2

哈喽，请问下烧芯片是OUT对GND短路？还是VCC对GND短路？

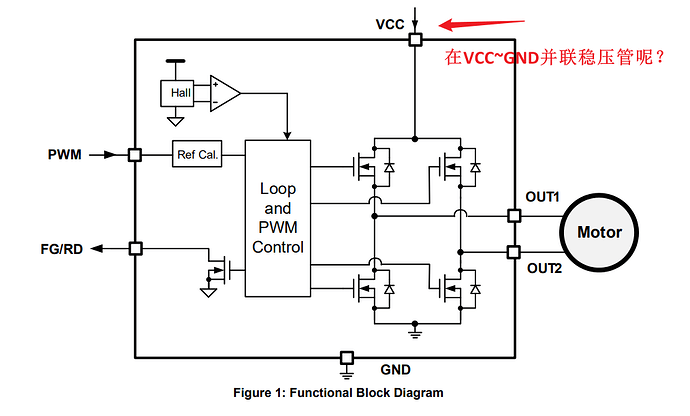

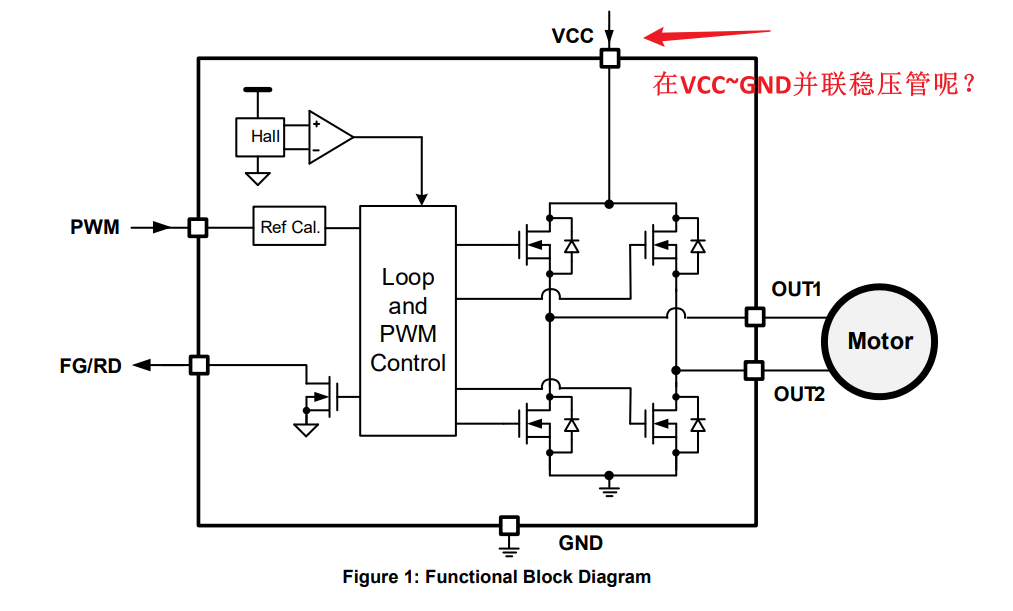

试试VCC对GND并联稳压管呢？

image1013×611 44.5 KB

3

谢谢，只有FG/RD有漏电，上电后只有0.1V，而不是Vcc（这个pin有电阻上拉到Vcc），这个引脚对地电阻量不出异常，其他引脚的电压和阻抗都正常，包括OUT1/OUT2端分别量的对VCC和GND的体二极管都是正常的。从波形上看，Vcc会抬高一个反电动势电压，电压值会达到25V。会加个TVS试一下看是否有效果。
