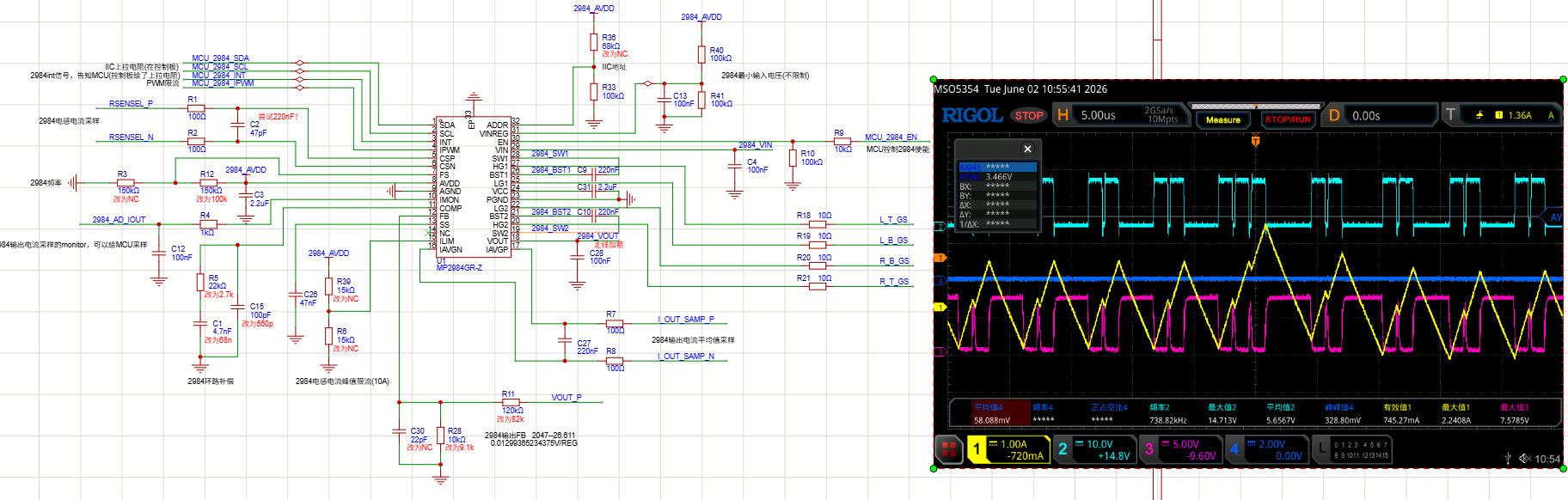

这是一个100W升降压电源产品，产品电路见下图，电路参数与MP2984规格书典型应用电路一致。
问题：
1、频率异常。见上图，测试条件：12V输入，输出5V空载。1通道是电感电流、2通道是左下管VDS、3通道是左下管VGS。工作频率非设置的400kHZ，在BOOST和BUCK-BOOST模式下同样存在这个问题。
2、空载损耗非常大。在输入12V，输出5V空载的情况下测得输入电流为0.75A，左上管和左下管温度迅速上升（很快超过120℃）。
麻烦看下出现的这些应该如何解决？输出稳压正常、芯片的配置都是参考规格书做了配置。
空载9W功耗，左侧MOSFET发热，看看是不是上下管直通了？也就是左下管导通瞬间，另一个管子没有完全关断，形成了输入地之间的短路电流。可以抓波形看看，是不是死区时间有问题
您好，感谢您的解答。

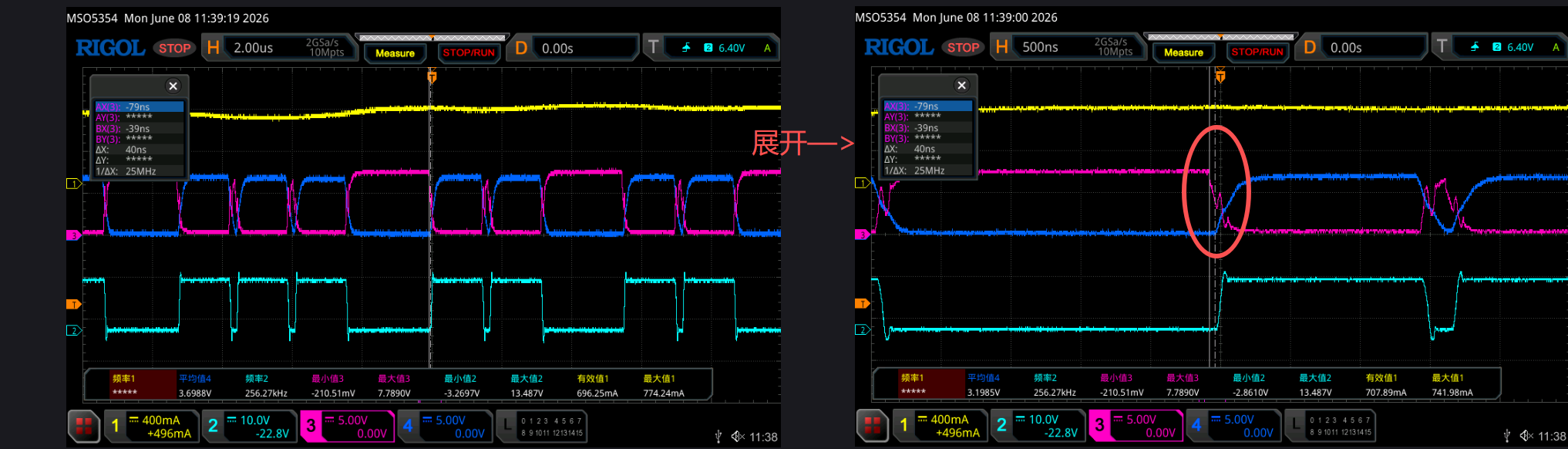

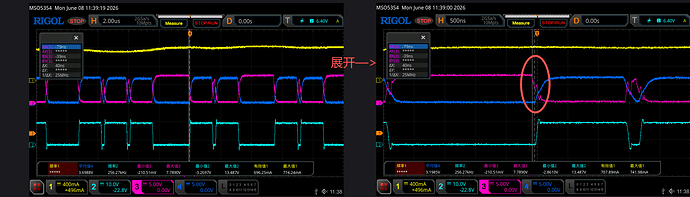

不像是上下管直通，看这个波形图，依然是BUCK模式下空载，1通道是输入电容之前的端口输入电流，2通道是左下管VDS，3通道是左下管VGS，4通道是左上管的VGS，上下管死区为40ns，跟规格书中的30ns差不多，输入电流大可能跟工作频率异常有关，并且又是FCCM模式，导致循环电流也大。
请问什么情况下MP2984自身发PWM波会出问题？测量了所有有关的控制引脚，应该没有受到干扰，并且也不是个例，我这几个样品都有这个问题。
标准的次谐波震荡，就是环路没有做好。很奇怪，就按照pdf上的标准设置的环路也很容易出问题，不知道是不是芯片的问题，我也经常遇到这种情况
也有肯能是电路板每设计好，cmop引脚受到了干扰，但一般不至于
这样看要重点排查一下PCB布局了，可能是环路稳定性有问题，可以和MPS的官方demo的layout对比一下
