【个人经验分享】199电阻档输入保护部分电路分析

[24c01Hardware]

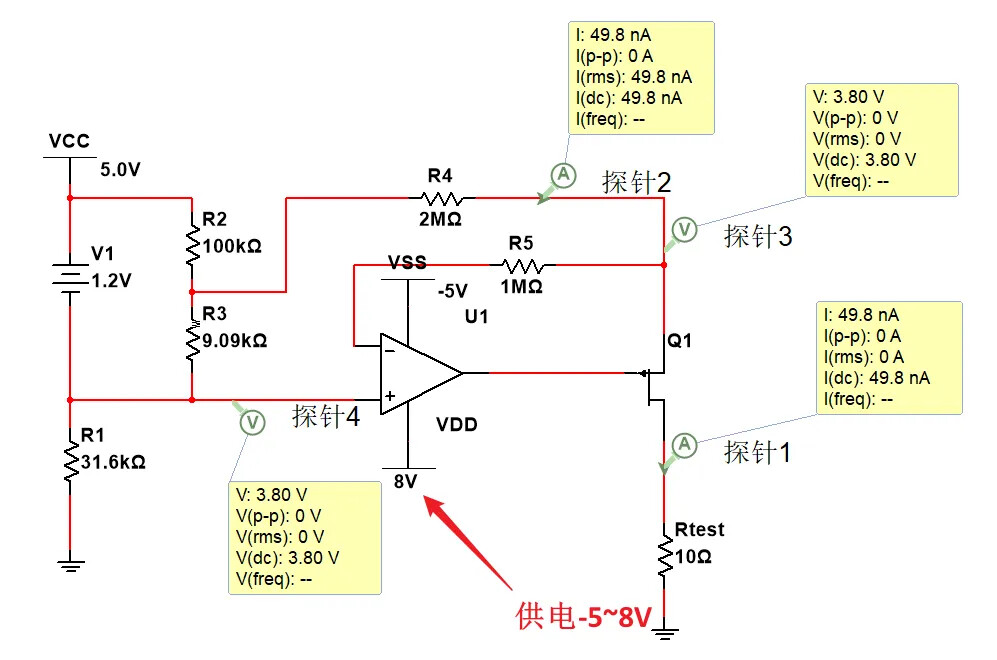

在上期我仿真使用的是PMOS，（因为我上期以为运放的供电是0~5V，所以我换JFET怎么仿真都有问题，所以最终用了PMOS），然后我再看这个欧姆档的输入保护电路的时候，我才看到这个运放的供电是-5V~8V。这样的话就说得过去了。然后我也修正了一下电流源的仿真，供各位朋友参考。

[24c01Hardware]

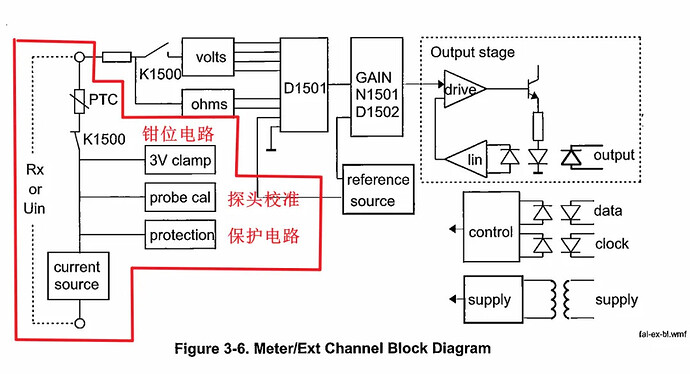

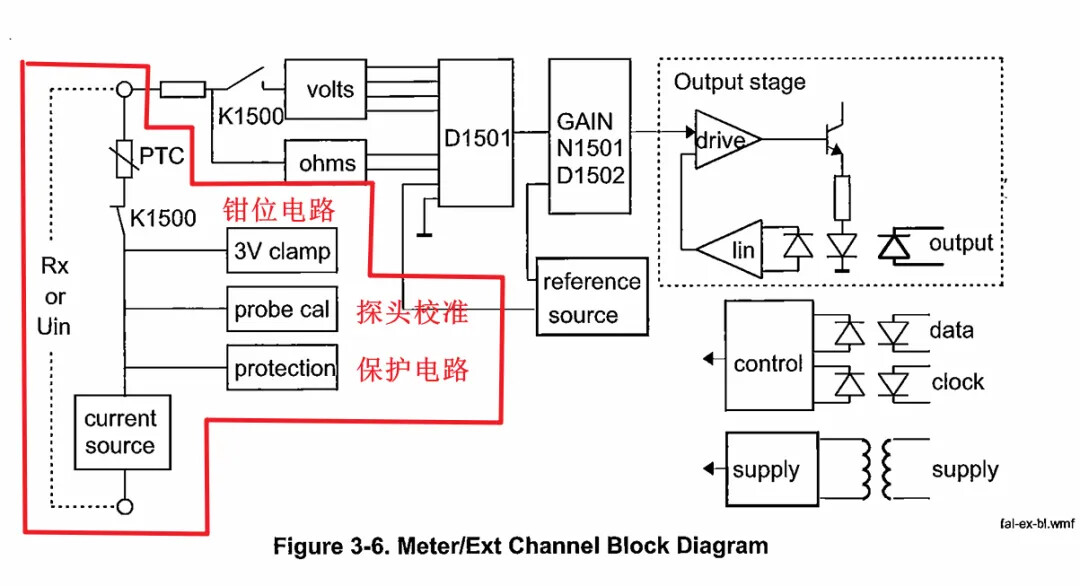

那么接下来我们就一起看看这个福禄克199的欧姆档的输入保护电路是怎么做的吧，下面是技术文档中的欧姆档的测量框图。可以看到在欧姆档的电流源后还有三个电路，分别是校准电路，钳位电路，保护电路；在恒流源激励输出的回路中串联了一个继电器K1500作为欧姆档与其他档位的切换。

[24c01Hardware]

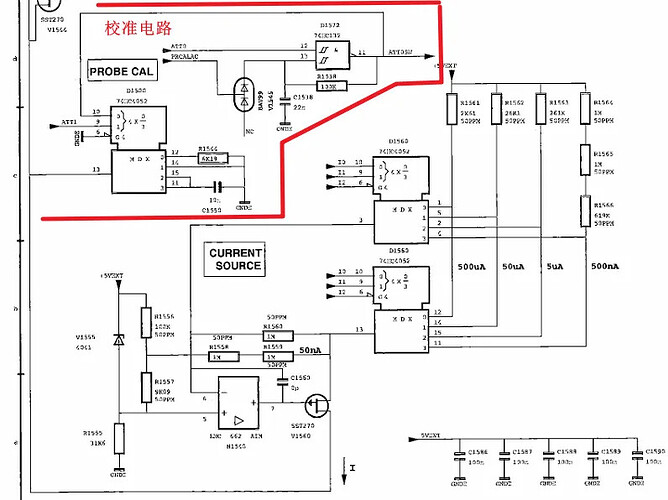

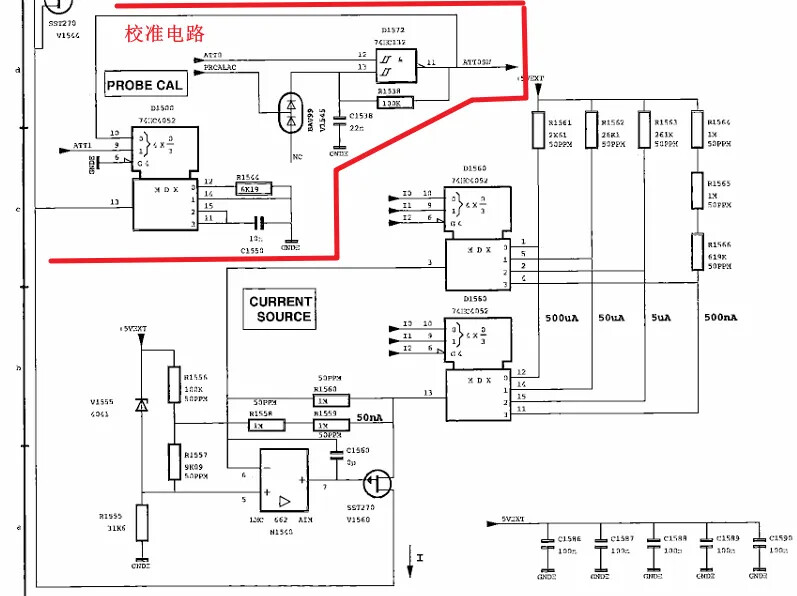

下面是校准电路，这个没太看明白是校准啥，这个模拟开关的导通电阻是可能实打实的进去了。

[24c01Hardware]

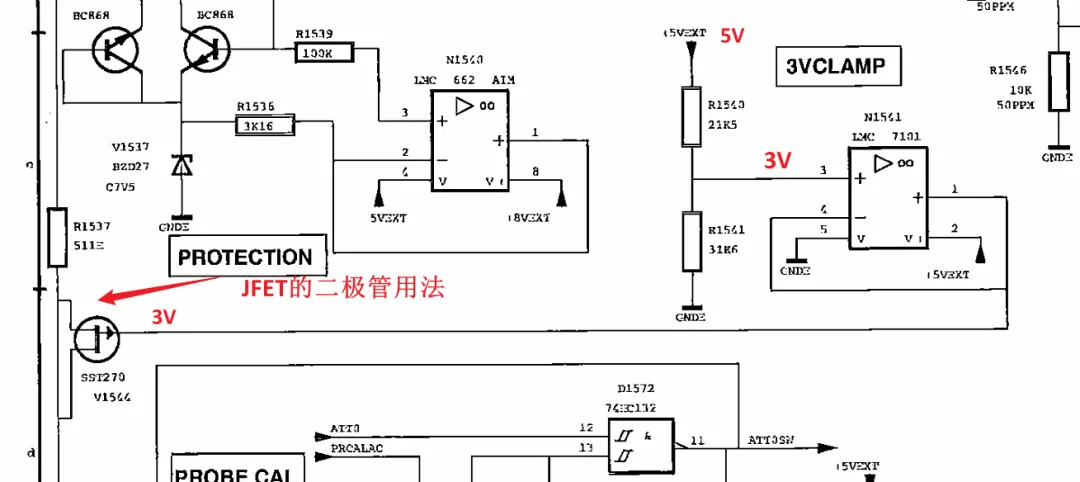

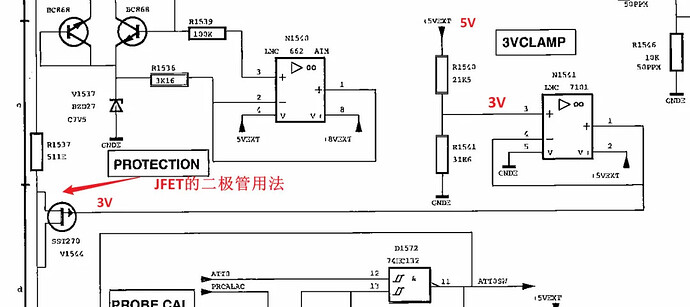

那么是框图里的3V钳位电路，可以看到他是通过一个电阻分压将5V分压出一个3V然后送到电压跟随器然后有一个JFET做的二极管（JFET的二极管用法，好处就是漏电流低，因为这个是并联在电流源上，所以说需要其具有低漏电流）。

[24c01Hardware]

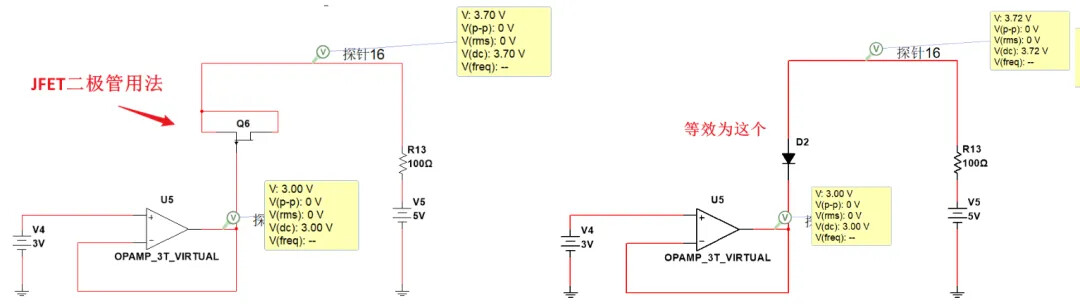

下面是技术文档中的描述，以及仿真。这个钳位电路主要是为了在欧姆档开路的时候把恒流源输出钳位到4V左右。

[24c01Hardware]

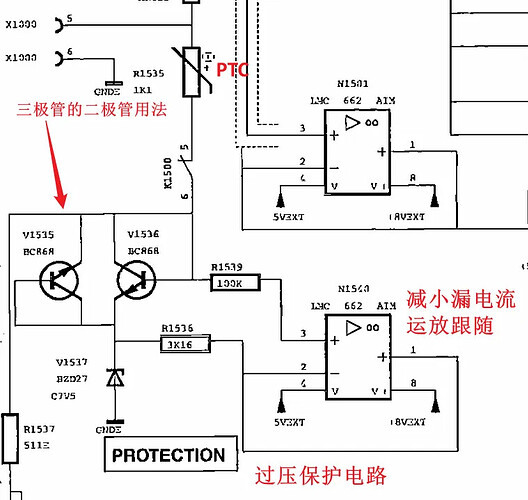

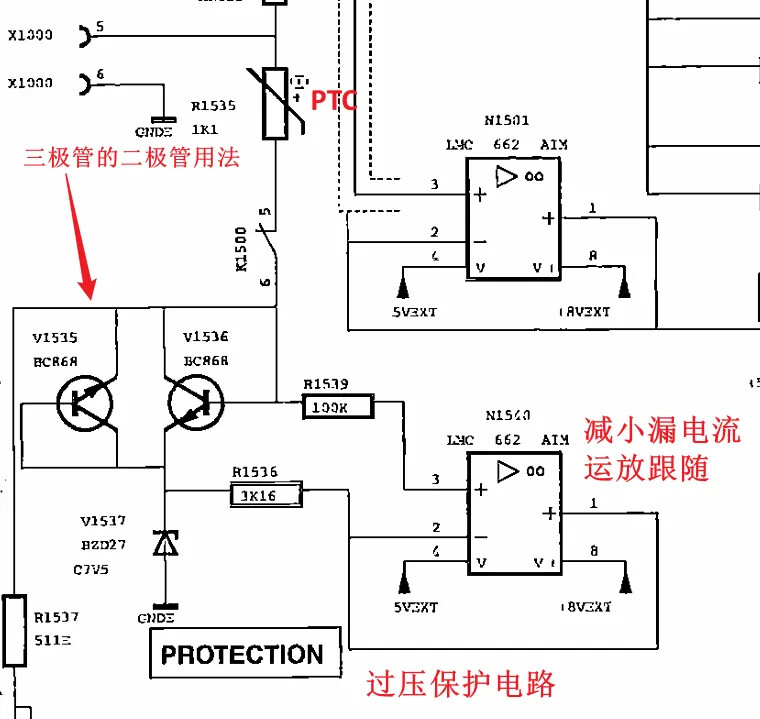

然后是这个过压保护电路，这个主要实现是通过PTC正温度系数的电阻以及一个稳压管和两个三极管做的二极管实现的。（我们可以先不看运算放大器，运放是为了减小漏电流的）。

[24c01Hardware]

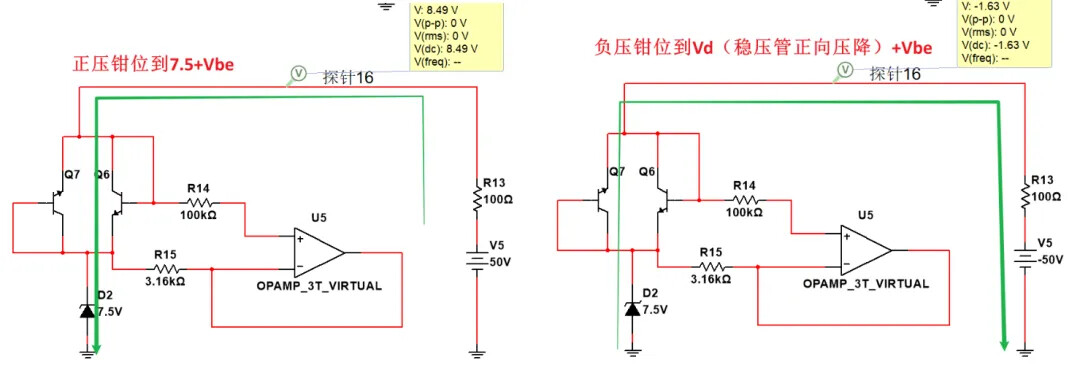

上面的电路图等效为如下所示，俩三极管也是做了二极管（不懂为什么老外都喜欢这样搞，感觉上世纪的工程师都很喜欢这样做。。拿三极管做二极管，做稳压管的比比皆是，可能上世纪的元器件可选的很少？）正压大概钳位到8.5V左右，负压输入的时候钳位到-1.6V左右。电路中的PTC（1.1kΩ的PTC）也是作为限制电流，算是个负反馈在里面。下图的运放供电是（-5V~8V）

[24c01Hardware]

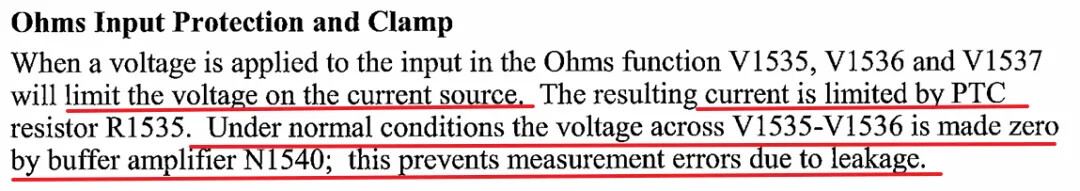

然后官方对于这个运放跟随器的说明是用于减小漏电流，相当于是把三极管做二极管的两端压降强行拉到一致，这样自然也不会有漏电流了。这个思路蛮不错的，可以学习借鉴。下面是官方对于这个电路的解释。

[24c01Hardware]

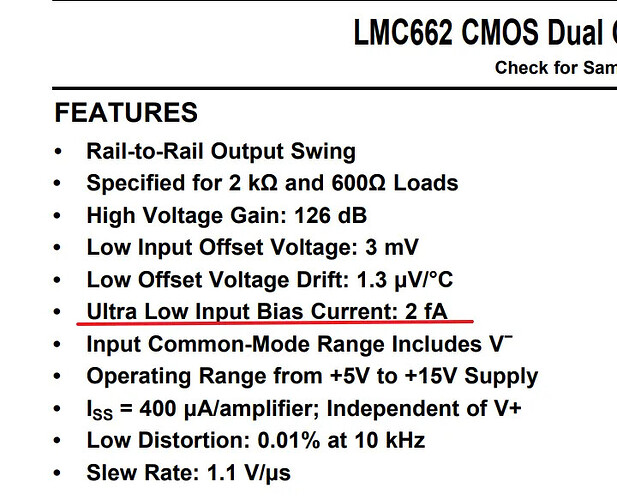

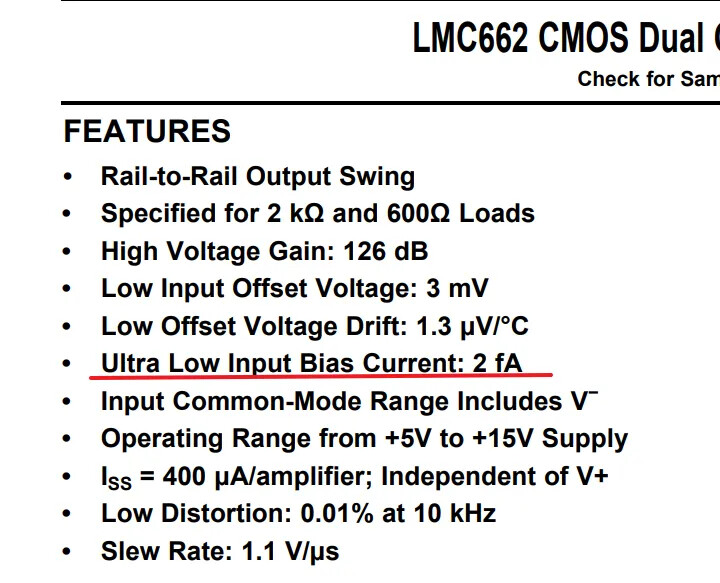

然后这个运放选择的是LM662，CMOS的运放，其输入偏置电流极小，fA级别的。这个也很符合这种低漏电流的需求场合。

[24c01Hardware]

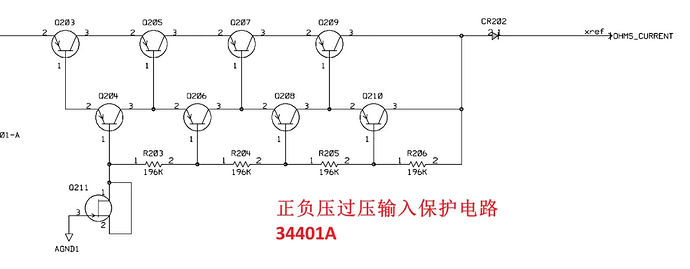

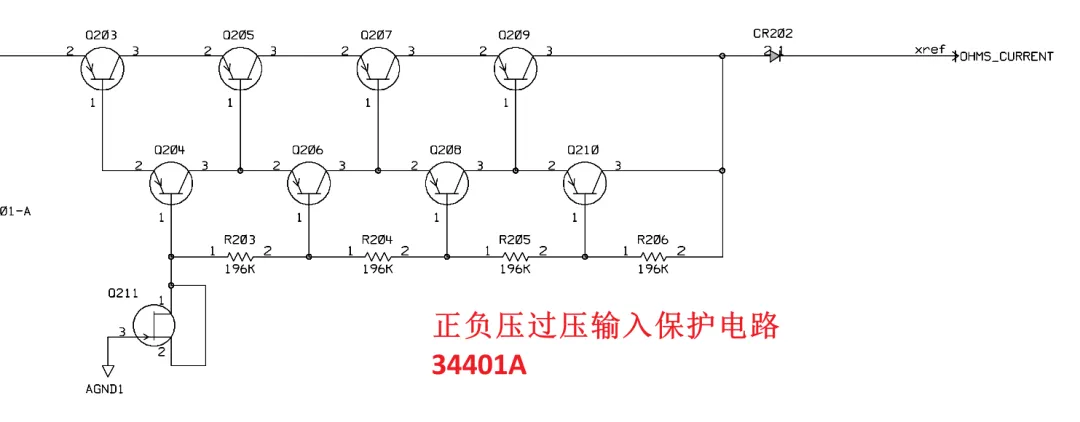

然后看了一下安捷伦34401的欧姆档输出电路也是有个正负压保护电路，正压防护就是靠二极管CR202，负压保护就是靠那一坨三极管和JFET（也是做低漏电流二极管用法）。

[24c01Hardware]

好的，那么本期的分享也就到此结束了。感谢你的阅读啦~
