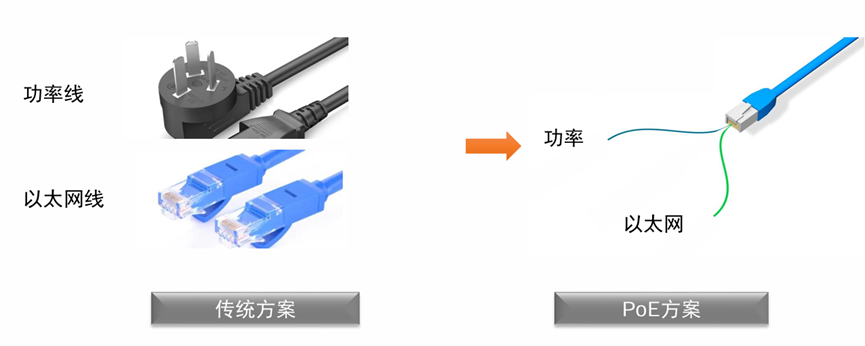

在POE供电之前，带网口的设备供电往往比较麻烦，因为用户需要一根电源线（AC或DC），然后还要一根网线做信号传输，这样无疑对用户和施工和成本都是有所增加的，那么有没有更聪明更便捷的方案呢？没错，POE的出现就是解决这个问题的。PoE（ Power Over Ethernet ）即以太网供电，是一种可以通过以太网来同时传输电力和数据的技术，这样可以极大的简便用户布线以及成本控制。
PoE系统的基本组成：
-
PSE（供电设备）：比如支持POE的交换机、路由器，负责给终端设备供电；
-
PD（受电设备）：比如网络摄像头、无线AP，接收电力并正常工作。

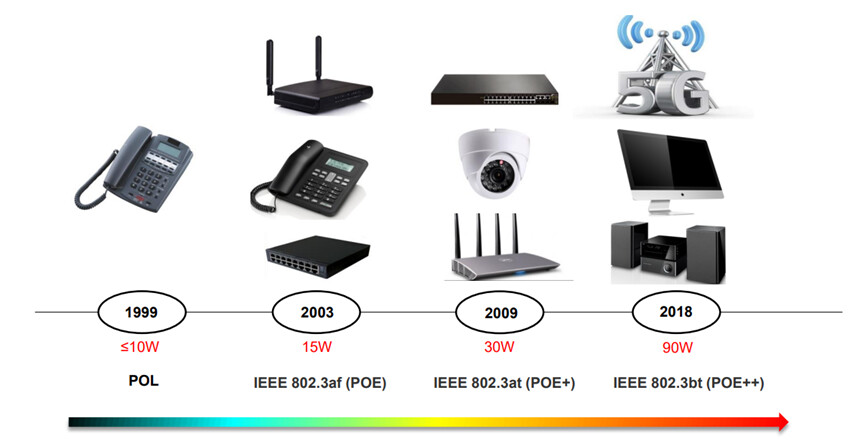

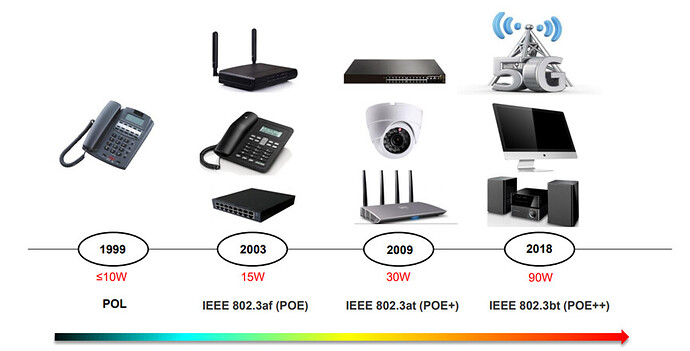

现在的PoE技术已经相当成熟，有国际标准确保不同厂家的设备能够互相兼容。从最早的802.3af标准（POE，最大功率15.4W），到后来的802.3at（POE+，最大功率25.5W），再到最新的802.3bt（POE++，最大功率71.3W），功率越来越大，能支持的设备也越来多。

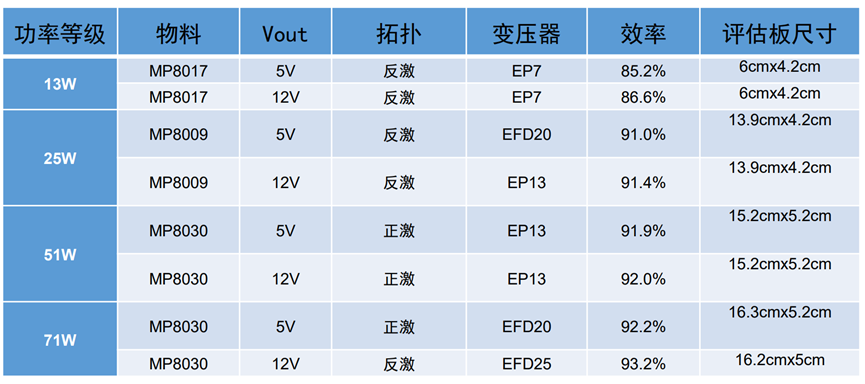

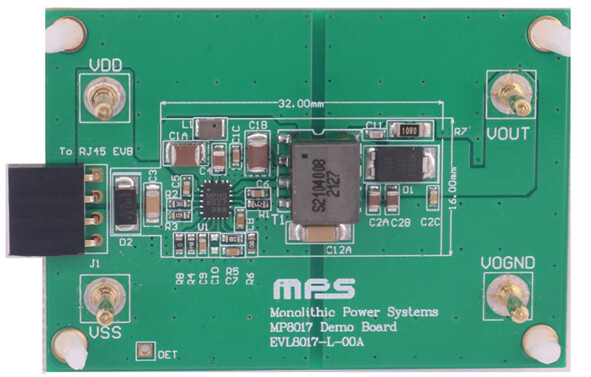

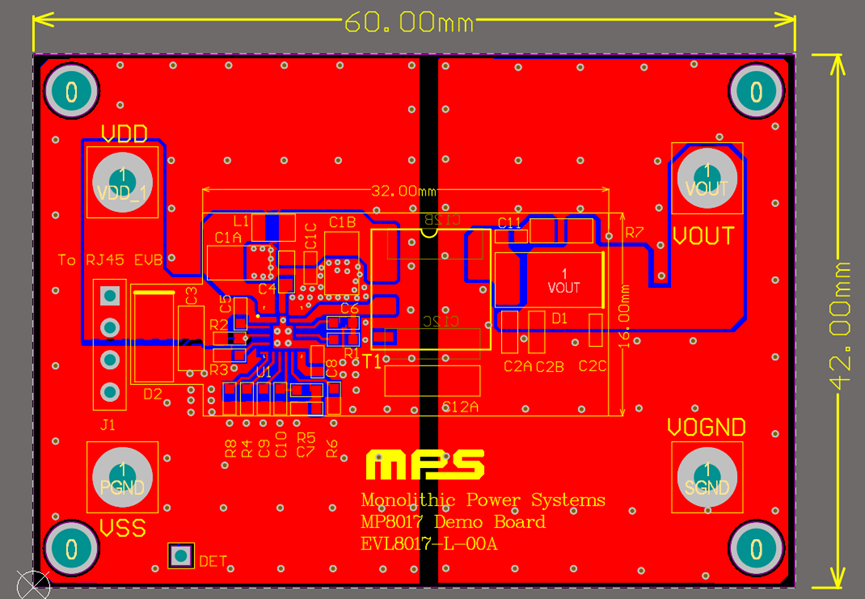

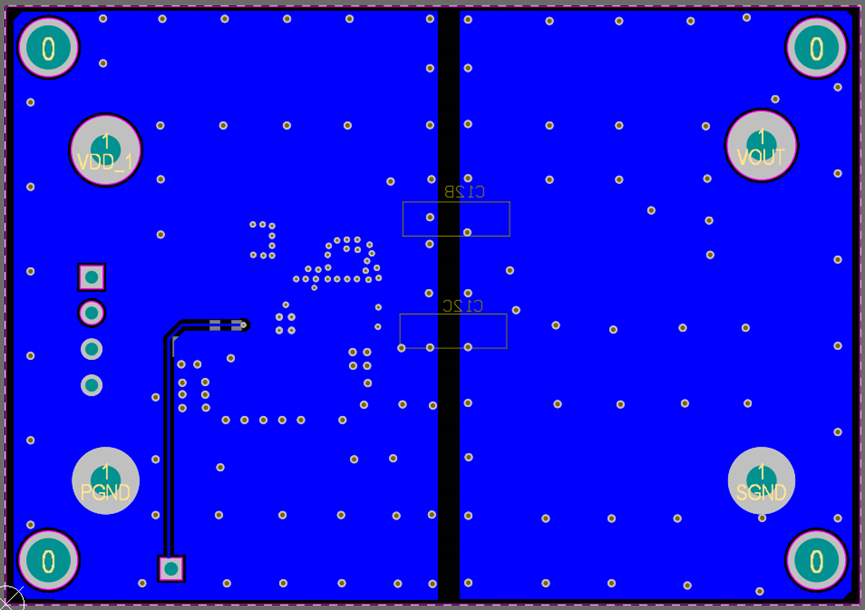

目前POE最广泛使用的应该就是摄像头了吧（钳工猜的），钳工是工业设备的，之前也有接触过POE的工业变送器，也不得不说确实很方便。那么POE设备供电如何设计呢？钳工找了点资料，是以MP8017为核心的POE供电的电路，然后分享给大家（我感觉应该是我找到比较简单理解且占板面积很小的方案了）。核心面积小至1.6cm*3.2cm。

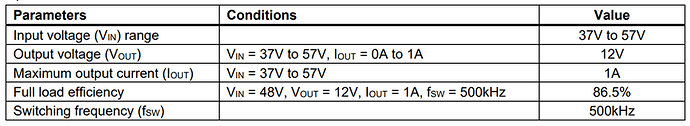

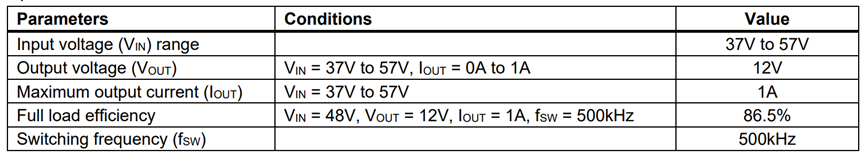

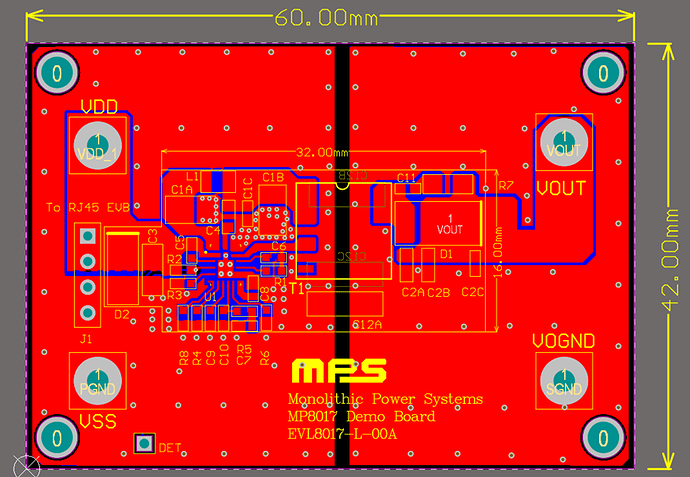

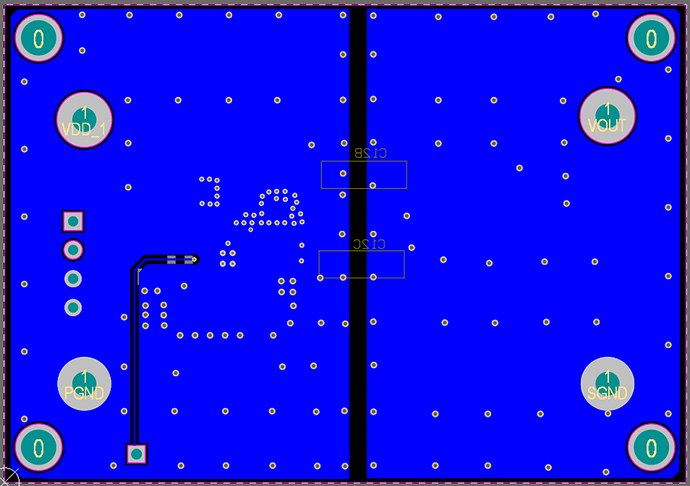

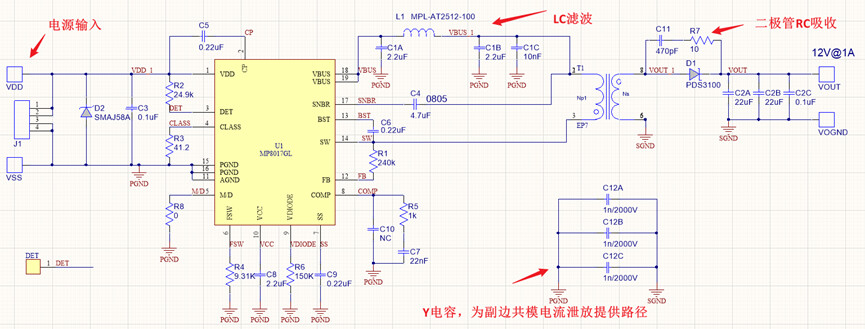

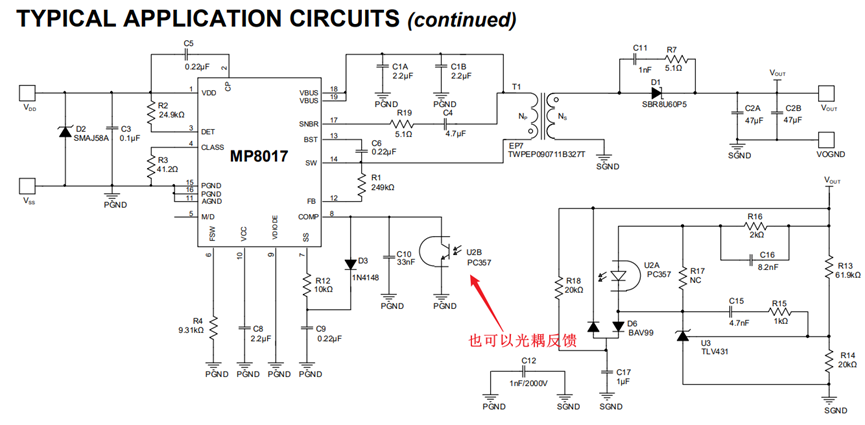

原理图也很简单，电路非常简洁，电路采用变压器原边反馈（都没有辅助绕组），初级绕组既做功率传递，又做反馈（不过这种方法对副边电压的反馈不是很精准，且负载调整率稍微差）。不过这种优点也很明显，不需要光耦，也不需要辅助绕组，变压器和占板面积都可以做的很小。

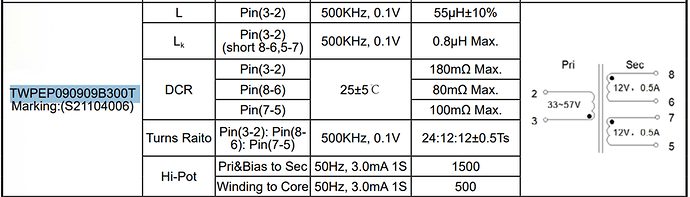

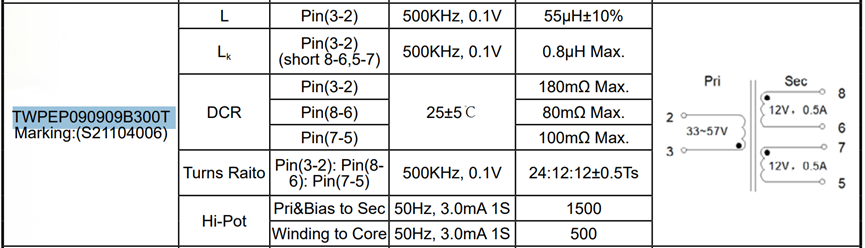

然后我们看一下他的变压器，在原理图上他把7脚和8脚短接了，把5脚和6脚也短接了，相当于是把副边的两个绕组并联一起了，他的变压器采用的是苏美达的公模变压器，型号是TWPEP090909B300T，是一个匝比为24:12，2:1的变压器，骨架是EP7。下面是变压器的参数：

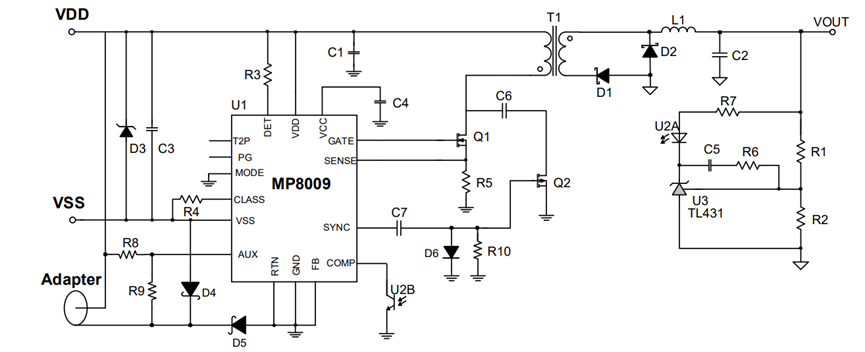

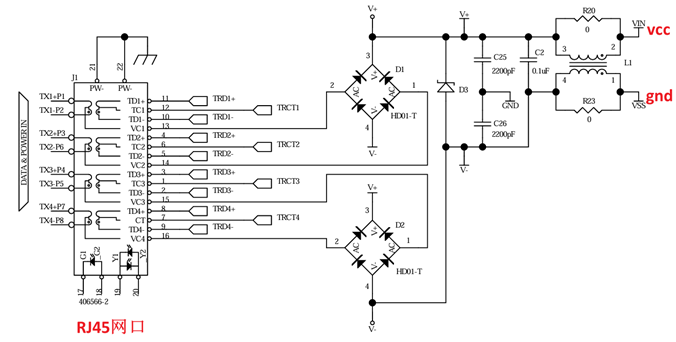

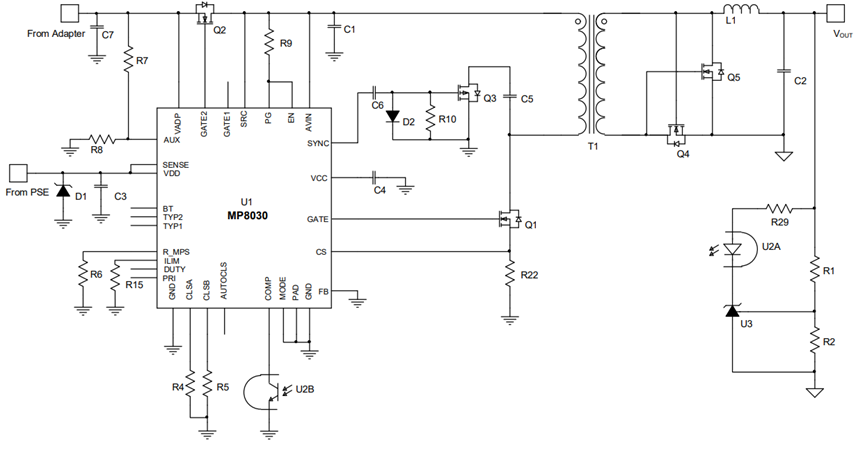

然后是这个电源输入是怎么和RJ45网口连接的，我在MP8017的规格书以及评估板上都没有找到电路图，所以我找了个类似的，从网口输出的VC1，VC2，VC3，VC4经过整流桥之后给POE电源芯片MP8017供电，电路图大致如下，供各位朋友参考：

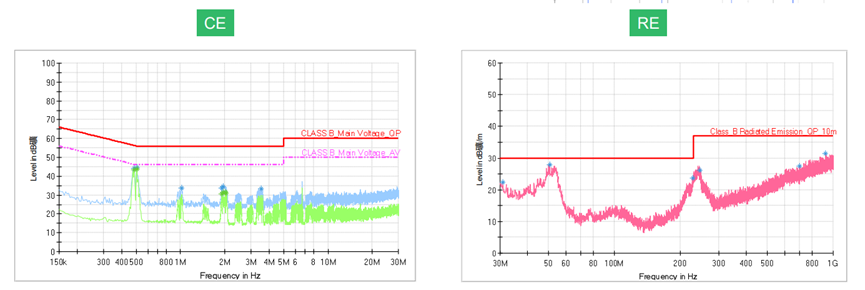

这个芯片也比较自信，他说不需要共模电感和磁珠即可通过CE和RE测试，在有源钳位（可以看到他的SW管脚都没有加任何的RCD吸收）和抖频功能的加持下，可轻松实现良好的EMI设计。下图是他的EMI的官方测试图，CE和RE数据还是很不错的：
