第一个电路是我最近抄的电路，也是一个很方便的一个一键开关机电路，这个电路是在一个已经量产产品上的电路，所以说大家也是可以放心借鉴与参考（可以适当增加防护或缓起等）。做低功耗的应该会比较实用，因为断电就是0功耗（仅有一点点PMOS漏电），非常好用省电。
原理：
-

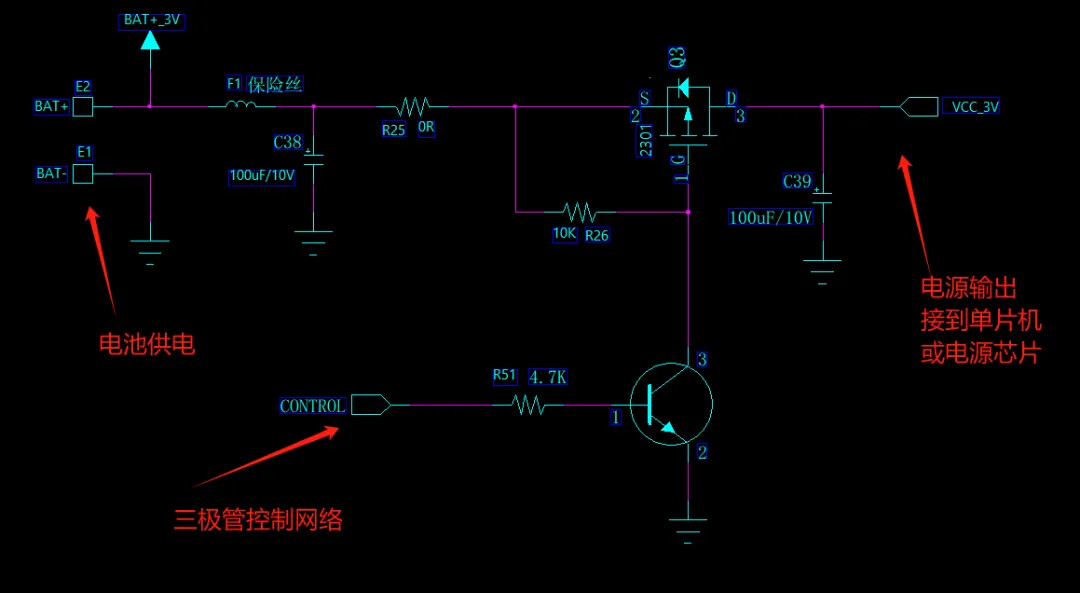

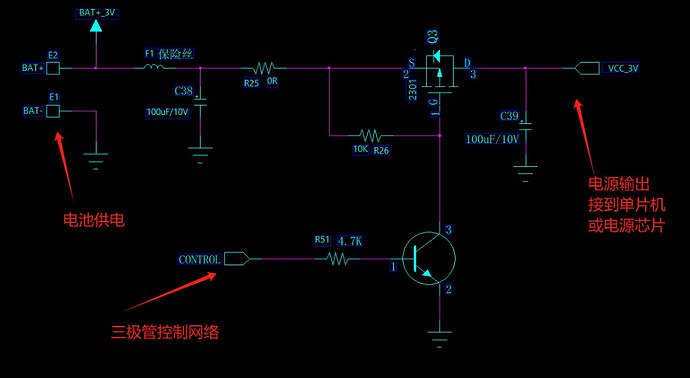

关机状态下，PMOS不导通，电路完全断电。
-

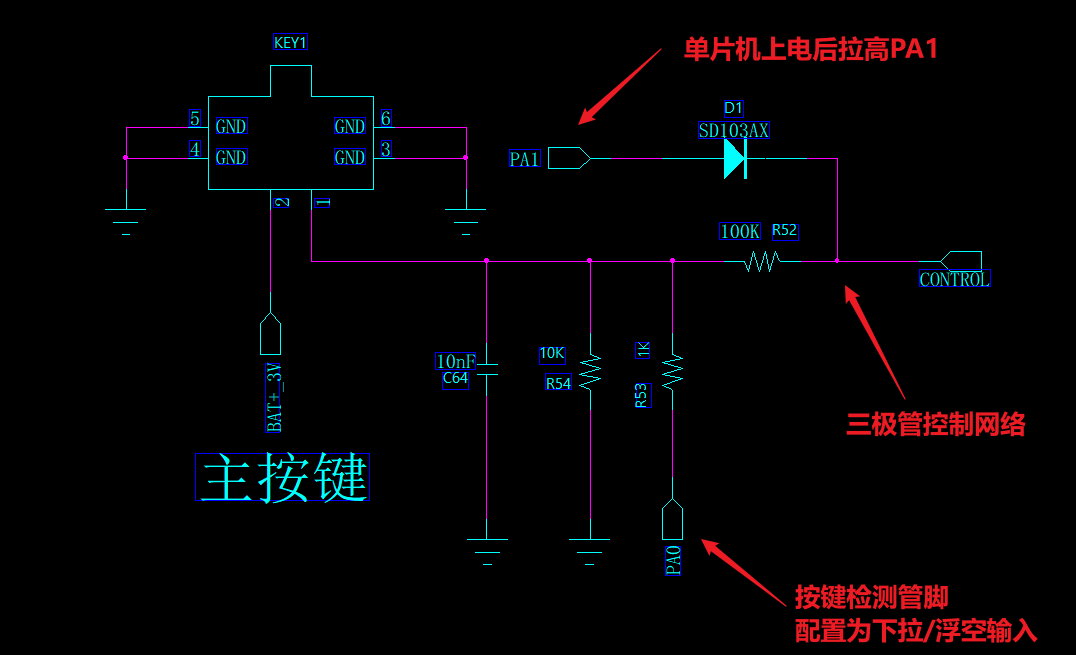

开机时，按键长按，三极管控制网络CONTROL被按键拉高，从而三极管导通，三极管导通后PMOS导通，电源上电，单片机上电。单片机上电后拉高PA1管脚，从而当按键松开后，PA1仍然能保证三极管导通，从而PMOS持续开启。
-
PA0作为按键检测管脚，当按键按下时PA0检测到高电平（电池电压），按键断开时检测到的是低电平（大概0.3V左右，因为正常工作室PA1拉高，PA0的电压是电阻R52和R54的分压值）。
-
当要关机时，比如PA0检测到按键长按3秒或者设备2分钟无操作，单片机只需要PA1管脚拉低，就可以保证三极管关断，从而PMOS关断，设备掉电关机。
-
二极管D1一定不能去掉。

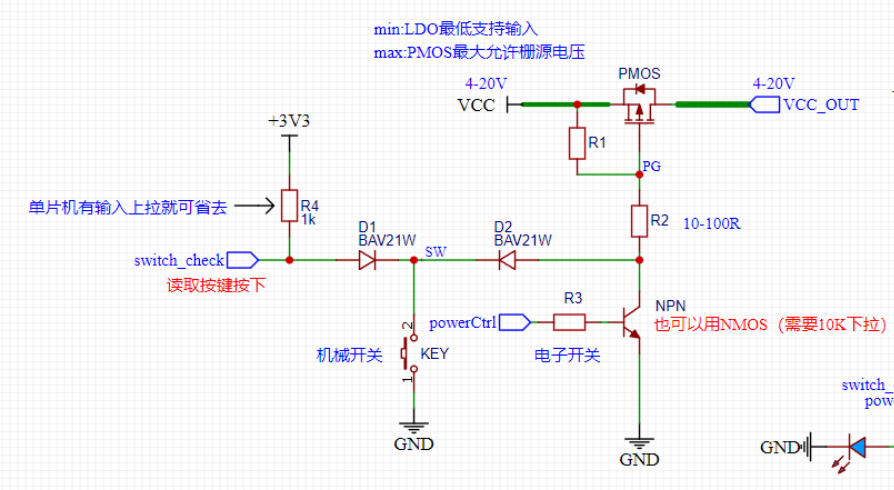

功能及原理如下：
-
开机之前 按下瞬间，开关拉低PMOS栅极，PMOS导通开机。3秒内松手自动关机（程序控制）。
-
开机结束 开机时按住3秒后，单片机拉低PMOS栅极（PowerCtrl为高电平），指示灯亮。
-
此时松手可保持开机状态。
-
关机 开机后按住3秒，单片机放开PMOS栅极（PowerCtrl为低电平），灭灯，程序停止运行 此时松手，真正关机（几乎0漏电流）。
-
D1作用：由于某些单片机的GPIO默认不是高阻态，所以设置D1防止漏电流。
-
D2作用 由于D2存在，PG为低时，switch_check不会被NPN的Vce拉低， 所以当机械开关断开（3秒开机后松手）时 单片机可以读取到上拉的3V3，只有按键按下是才会检测到低电平。
另外在上述的电路中：在控制好R1和R2的分压比的前提下，输入电压MAX应该是受到PMOS的Vds所限制更多一些。
