【2026机器人模块大赛】基于MCS1805的高精度隔离式双向电流监测仪03+焊接调试全过程记录
作为一名刚接触硬件开发、几乎没有PCB焊接调试经验的电子小白，这次参赛制作这款高精度隔离式双向电流监测仪，全程踩满各种新手坑，为了保障项目顺利完成，我提前规划了两套主控方案并行制作，一套STM32核心正式方案，一套ESP32备用兜底方案，下面完整记录我从备料、焊接到硬件排错的全部实操经历。
一、两套硬件方案前期规划
结合项目需求，本次监测仪设计两套可独立运行的硬件方案，功能完全一致，仅主控芯片不同，用来规避单一方案调试失败耽误参赛进度的风险：
主方案：STM32L433VCT6单片机最小系统 整套电路围绕STM32L433VCT6搭建完整最小系统，配套外部晶振、硬件复位电路、SWD程序下载电路、启动引脚选择电路；板载0.96寸OLED显示屏作为本地交互界面，实时展示电压、电流、实时功率和电流趋势波形；搭配CH343G USB转串口芯片，依托Type-C接口实现设备供电与上位机数据通讯二合一，可把采集到的电流电压数据实时上传电脑，方便观测电机冲击电流、电池充放电动态曲线。 这套方案是本次大赛作品的核心正式方案，能够完整实现±5A双向电流高精度隔离检测、零点自动校准、硬件过流保护、温漂补偿等全部设计功能，适配机器人伺服、BMS电池管理、USB电源功耗测试各类场景。
备用兜底方案：Adafruit ESP32-S3 TFT Feather开发板 考虑到我是硬件新手，STM32一百引脚芯片焊接难度高、底层驱动代码调试工作量大，万一正式方案焊接翻车、程序调试卡顿，会直接耽误比赛进度，因此额外预留ESP32-S3开发板作为备用主控。 该开发板自带TFT彩色显示屏，原生支持WiFi、蓝牙无线传输，无需额外焊接串口芯片，既能替代STM32完成本地数据显示、电流采集运算，还能拓展远程无线监测功能，开发门槛更低，上手速度更快，给整个项目留足容错空间。
二、焊接实操：新手全程踩坑实录
我之前只焊过简单直插元件，这次项目大量贴片密脚器件，焊接难度直接拉满，备料、焊接阶段接连遇到各种棘手难题：
百引脚STM32芯片焊接难题 主方案的STM32L433VCT6是100引脚LQFP贴片封装，引脚间距极小，对我这种新手来说根本无从下手，稍微手抖就容易出现引脚连锡、虚焊，反复试焊好几次都失败，焊盘还差点被烫坏。最后实在没办法，只能求助身边有多年焊接经验的学长帮忙，才顺利完成主控芯片贴片焊接，光是这一步就耗费了大半天时间。
Type-C接口焊接简化方案 板子上用到多路Type-C接口，无论是供电输入、串口通讯还是功率输出座子，引脚排布都十分密集，焊盘细小，新手直接贴片焊接极易出现短路、虚焊。为降低焊接难度，我提前网购了现成Type-C转接小板，不再直接在主PCB上焊接接口底座，只需要将转接板插针和主板焊盘简单对焊，大幅减少密脚焊接失误，省下不少返工时间。
其余外围器件焊接 剩下的电阻、电容、霍尔传感器MCS1805、DCDC降压芯片SY8201ABC、LDO稳压芯片、OLED屏幕插座、接线端子等器件，大多是0805、0603常规贴片封装，难度相对低一些。但焊接时我也经常出现焊锡过多短路、元件贴反、焊盘吃锡不足虚焊等问题，每焊完一块区域都要用万用表通断档反复测量排查短路，返工了好几次才把两块PCBA的基础电路全部焊完。

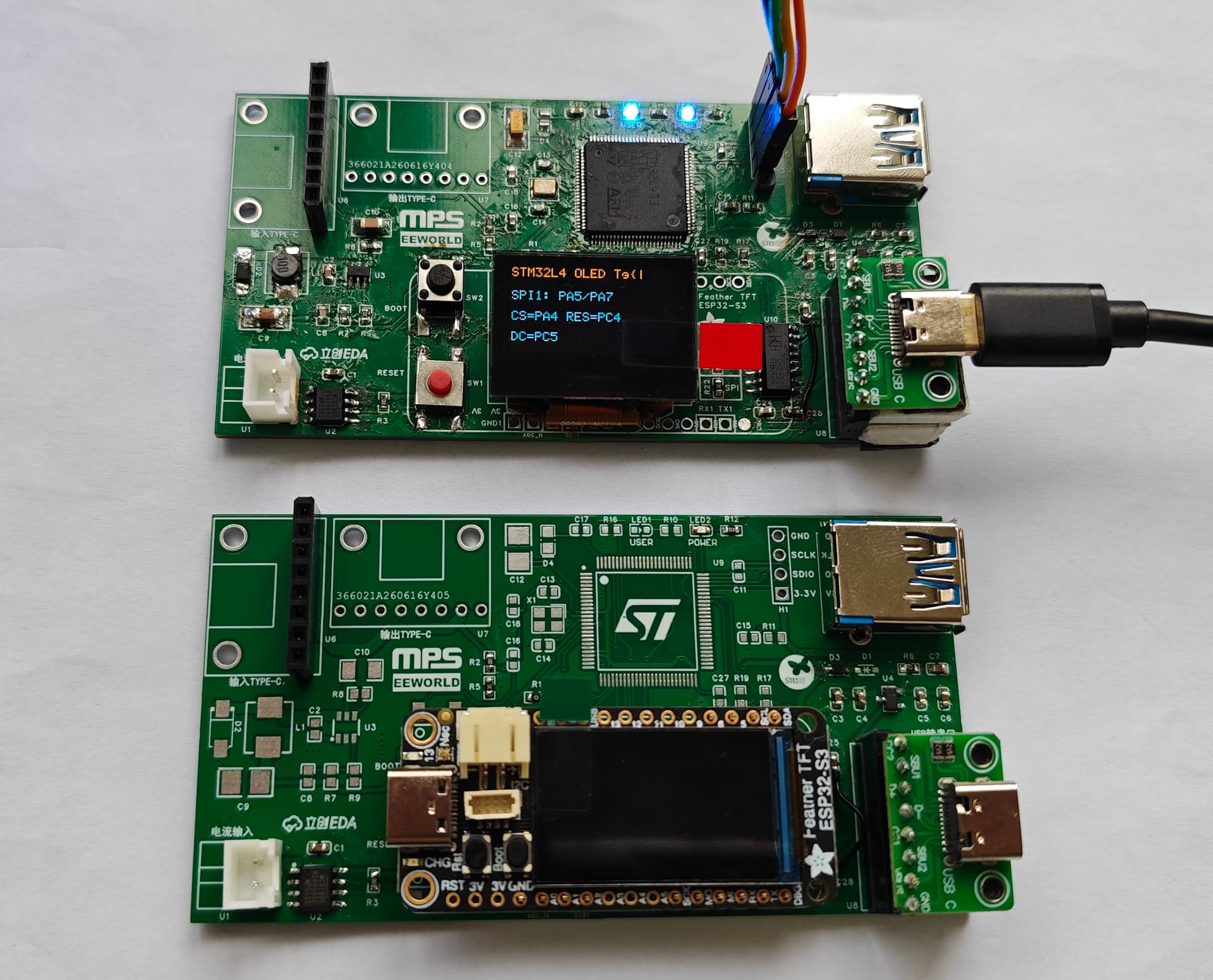

整整一周多的课余时间，我泡在实验室反复焊接、检查、补焊，终于先后完成STM32主控版、ESP32备用版两块完整电路板的焊接工作，硬件外观成型后，就进入最磨人的上电调试阶段。
三、硬件调试：USB串口通讯疑难故障排查
硬件焊接完成后第一次上电，基础供电、OLED屏幕点亮、传感器采样电路都能正常工作，但核心的CH343G USB转串口电路出现诡异故障，差点让我直接放弃： 电脑插入Type-C数据线后，设备管理器能够正常识别USB设备，枚举无报错、设备树加载正常，看起来硬件识别完全没问题；可串口通讯极不稳定，时而能正常接收电流电压采样数据，时而完全无数据输出，时好时坏完全没有规律，反复插拔、更换数据线、更换电脑都没法解决，一度怀疑是板子存在隐性短路，当时完全找不到故障根源。
我只能拿着万用表，对照原理图、PCB走线一点点逐路测量电压、连通性，逐个排查CH343G芯片外围电源、晶振、收发引脚线路。经过一下午反复对比测量，终于定位到故障核心：CH343G芯片的VIO供电引脚存在断路，没有正常接入3.3V系统电源。 芯片VIO引脚负责串口收发电平匹配，悬空状态下，只有RX引脚偶然吸入足够电流时，芯片才能勉强工作；电流不足时串口直接停止收发数据，这就是通讯断断续续的根本原因。找到问题后我直接飞线将VIO引脚连接至3.3V稳压电源，再次上电测试，USB串口通讯瞬间稳定，数据收发连续无中断，困扰许久的故障彻底解决。
四、后续工作规划
两块PCBA硬件焊接、硬件故障排查全部完成，供电、传感、显示、USB通讯硬件通路均验证正常，接下来我将进入软件开发阶段：
编写STM32底层驱动代码，实现MCS1805霍尔传感器ADC采样、过采样+卡尔曼数字滤波、零点自动校准、温度漂移补偿算法；
开发OLED屏幕显示程序，实现实时电压、双向电流、功率、峰值数据与波形展示，配套按键校准、过流阈值设置功能；
完善CH343串口数据透传程序，配合上位机完成电流波形记录、动态数据分析；
同步调试ESP32备用方案，完成基础功能开发，作为项目备选演示方案；
整体整机联调，反复测试±5A全量程双向电流测量精度，验证3kVRMS隔离防护、1μs硬件过流保护功能，完成大赛作品完整演示。
