【2026 机器人模块大赛】机器人/自制飞机航电用不间断备用应急电源系统:进度汇报

哈喽,感谢MPS和EEworld组织的这次机器人模块设计大赛,作为第二次参加MPS类似设计活动的老鸟,非常容易能再次入围,给了我这次机会再次体验MPS产品。要说第一次接触MPS产品还是从一个NXP的开源飞控项目上,里面核心板就采用MPS家的一体化DCDC模块,体积真的是小,我简直不敢相信,之后又在电源设计大赛里实际体验了下,性能真是刚刚的。

至于为啥入围那么久了,现在才开始发第一个帖子,实在是最近工作有点忙(PS:给自己个借口,实际就是懒癌发作),但是都占用了比赛资源,不能辜负了对我的信任,争取在截止时间前做出点东西。

本次做的这个东西其实是业余DIY的一个延续,因为业余比较喜欢飞上天的玩意,还不是无人机飞飞那种,于是乎有接触到自制飞机这一块,但是国内这块几乎是起步阶段(别听新闻整天低空经济),就更别提飞机上用的航电这块了,于是乎发挥个人的一点优势吧,琢磨研究做简单的航电系统。之前有发现一个国外不错的开源项目,设计还是挺不错,至少人家自己用了好多年。但作为一名电工,实在是觉得做得有点糙,于是乎想做一些改造。

一、项目架构简介

整个设计其实是一个基于CANBUS总线的模块化产品,分成多个功能模块,比如由高亮屏幕和按钮组成的显示模块,由多个传感器采集电路组成的EMS发动机参数采集模块,一个由树莓派构成用于数据记录和语音告警的FDR模块,一个由加速度计、陀螺仪、气压计等组成的姿态模块等,这些统统都通过DB9总线连接到一个叫CAN_HUB的模块,由该模块实现电源分配和通讯总线连接。当然原始开源设计里,这个总线分配模块就是几个并联在一起的DB9接口,并无额外功能。

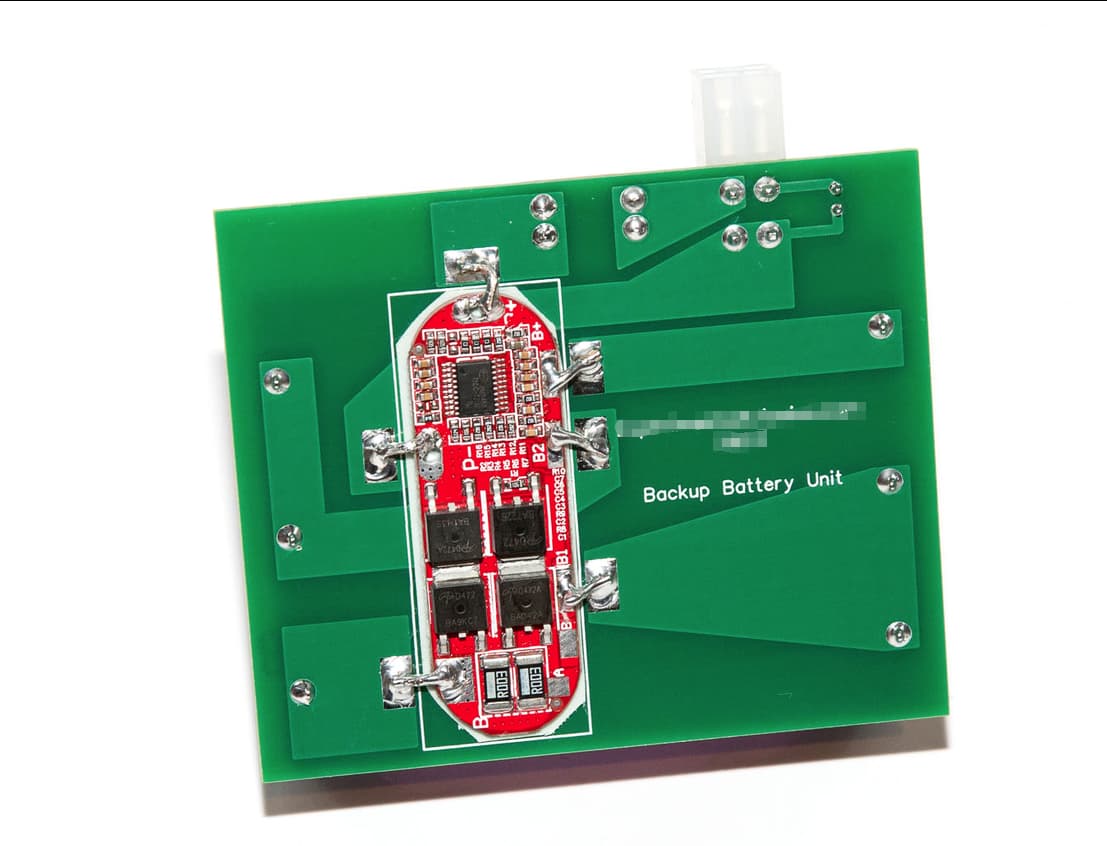

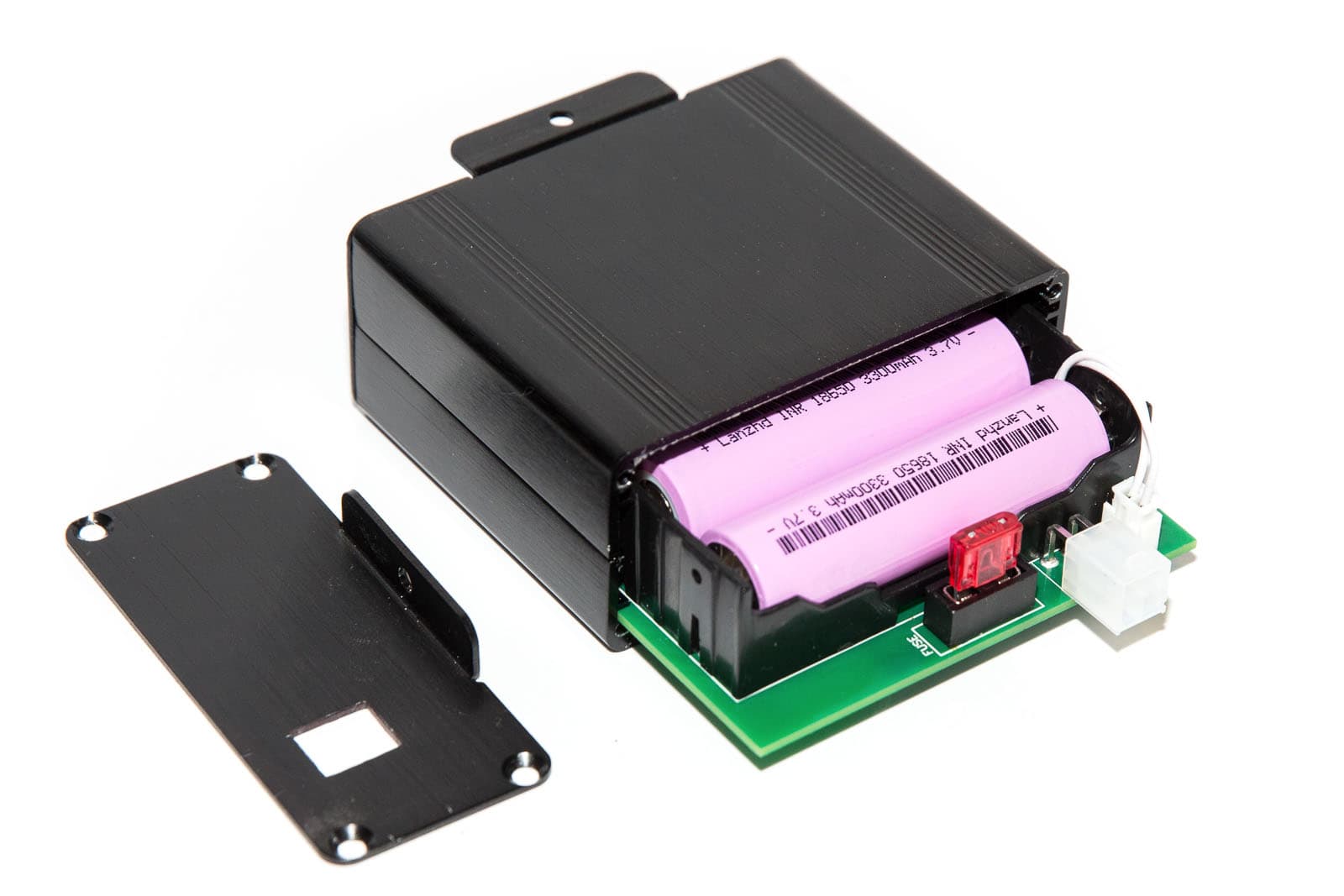

之后有其他发烧友基于实际使用需求,设计增加了后背电池功能,以便在发动机供电异常等特殊情况提供几个小时的备用供电,保证核心航电模块的正常使用。但其设计稍微糙了点,直接买的成品BMS板,也没有库仑计,不符合我的审美观。

二、本次参赛作品具体设计介绍

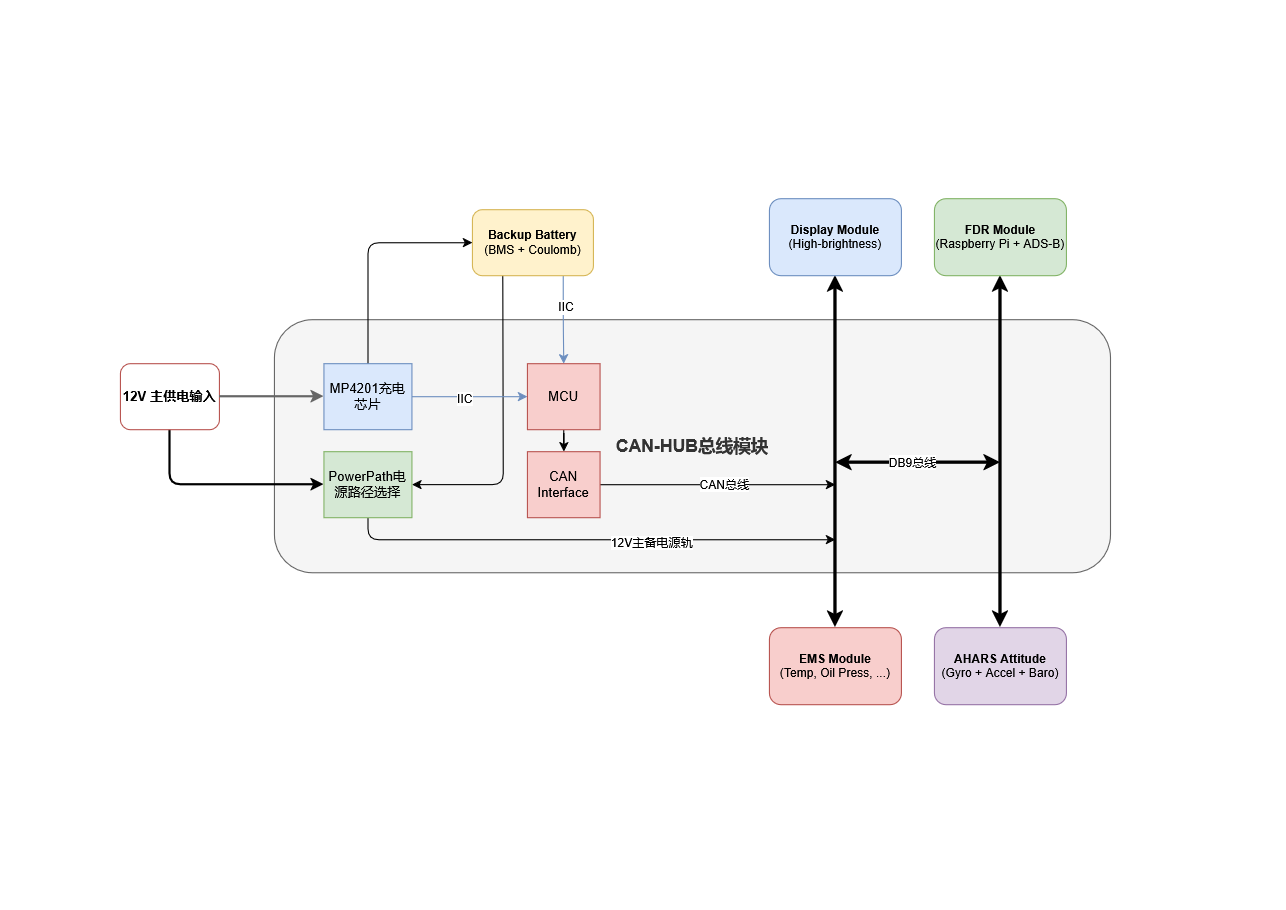

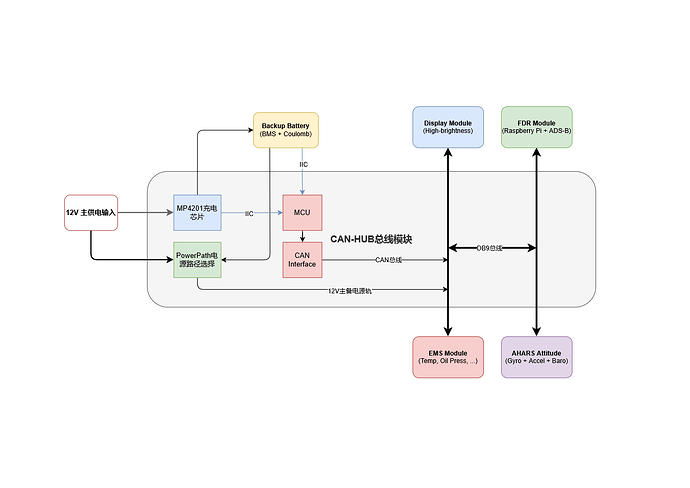

根据设计框架图,这里我计划分成两部分,一个是包含AFE+库仑计组成的BMS电池包,一个是集成充电电路及CAN接口通讯电路的总线模块,可以把电池电压、电流、充电状态、电池容量等相关信息发到CAN总线上,以便其他模块访问调用及显示,同时包含多路大电流DCDC电路,给其他模块独立供电。

【电池包设计】

①设计思路

根据大赛提供的必选物料及可选物料,这里我选择了库仑计MPF42790+AFE芯片MP2797(实际设计用MP2790),也是考虑到MP2797支持的电池节数为7-16节,最少也得是7节,重量太大了点,所以自掏腰包买了MP2790 :joy:

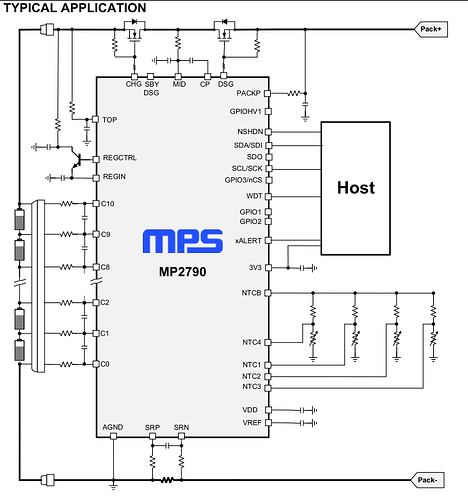

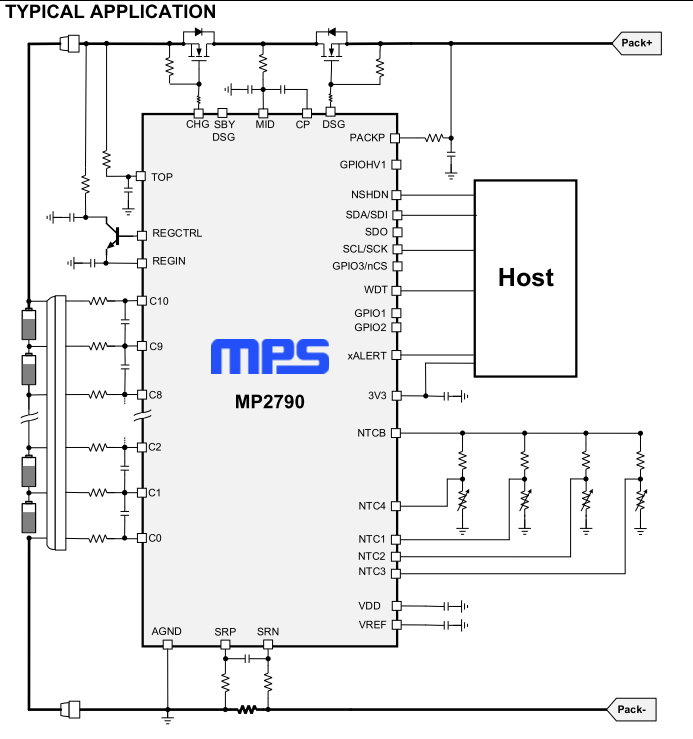

②AFE芯片MP2790

MP2790 扮演 AFE(模拟前端) 的角色,负责精确采集每节电芯的电压、电流和温度等原始数据,并提供硬件级保护。主要优势是集成了高精度双ADC架构,而且是两个独立的模数转换器(ADC)。一个ADC用于精确测量每节电芯的电压(最多10节)及温度。另一个ADC用于通过采样电阻测量充放电电流。设计允许同步测量电压和电流,从而实现电池阻抗监测。与 MPF4279x 电量计配合时,充电状态(SOC)估算误差可控制在 2% 以内。

全面的硬件保护:提供一系列可配置阈值的硬件保护功能,能在异常发生时快速响应。包括充电/放电过流保护(OCP)、短路保护(SCP)、单节电池过压(OV)和欠压(UV)保护、电池组过压/欠压保护,以及高/低温保护等。

另外集成了被动电池均衡:内部集成了被动均衡MOSFET,支持最高 58mA 的均衡电流,用于平衡串联电芯的电压。同时也支持驱动外部均衡晶体管以实现更大的均衡电流。最后,这芯片还集成了3.3V 和 5V 低压差稳压器(LDO),可为外部电路供电,又可以剩一颗高压LDO芯片了。

MP2790跟MP2797是一个系列,主要就是支持的电池节数不太一样,也就是电压范围不同,挺多型号可选。

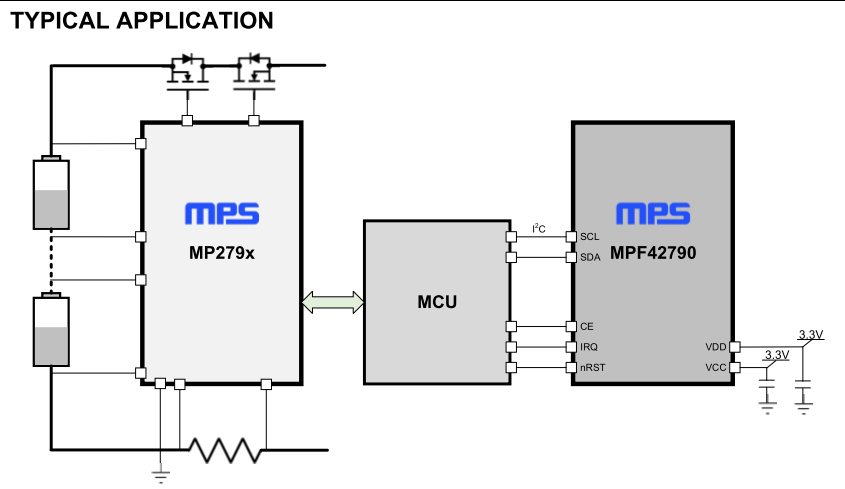

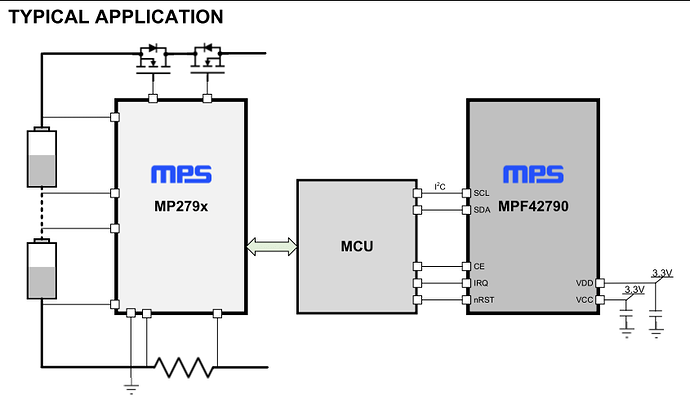

③库仑计芯片MPF42790

一款高性能、高度集成的电池包电量计芯片,主要为2至16节串联的锂电池组提供全面的状态信息和管理功能。主要优势如下:

  • 高精度电量估算,与MPS的MP279x系列电池监测芯片搭配使用时,SOC估算精度可达±3%以内。
  • 全面的电池信息:除了SOC和SOH,还能预估剩余运行时间、充电时间和瞬时可用功率。
  • 自适应学习与寿命记录:具备自适应学习功能,可优化充放电设置并跟踪电芯老化。板载存储器能记录关键参数的 lifetime 日志。
  • 简单易用且灵活:支持多种锂电化学类型和尺寸。通过基本的配置即可快速完成设置,也支持高级配置以针对特定应用进行微调。
  • 便捷的电量指示:内置5级LED驱动器,可通过按钮触发电量指示灯,提供简单直观的电量显示。省了屏幕做显示,简单易用。

其实我挺奇怪MPS为啥没把库仑计跟AFE集成到一起,不然用起来是不是更方便呢?不知道是处于什么因素考虑。

【HUB充电机及电源Path设计】

这部分主要是在原有HUB基础上集成MCU、CAN接口芯片、Charger、Power Monitoring 、DCDC稳压等。电池包集成的AFE和库仑计通过I2C总线接入到HUB上的MCU,用于读取电池相关参数和电量估算等数据,并将相关数据发到CAN总线上,供其他模块调用,比如显示模块可以显示电池状态及剩余可用时间。

①MP4201双向充放电芯片

其是一款100V、25A 同步双向升降压控制器。与侧重电池状态监测的 MPF42790 和 MP2790 不同,MP4201 的核心是电源转换与控制,主要执行电压/电流的变换和路径管理。(可能是预发布芯片的问题,官网手册太简单了,幸亏有了工作人员支持,拿到了内部版本手册)
:gear: 核心功能与优势

  • 灵活的升降压控制:作为四开关升降压控制器,它支持降压(Buck)、升压(Boost)和升降压(Buck-Boost) 三种模式,无论输入电压高低,都能稳定地输出设定电压。
  • 强大的功率处理能力:支持高达 100V 的输入电压和 25A 的输出电流,非常适合大功率应用,有方案已验证了 600W 的持续输出能力。
  • 完整的电池充电管理:集成了完整的充电控制逻辑,支持预充电、恒流(CC)、恒压(CV) 充电模式以及充满检测,可作为独立的电池充电控制器使用。
  • 数字控制与高集成度:通过 I²C 接口进行数字控制,内部集成了控制算法、环路补偿和功率驱动,简化了外围电路设计。
  • 全面的保护机制:提供可配置的输入/输出过流保护(OCP)、输出过压保护(OVP)、过温关断保护以及短路保护(SCP)。
  • 支持高效功率器件:其栅极驱动器支持GaN(氮化镓) 器件,有助于进一步提升系统效率。

这里我主要吧MP4201用做充电芯片,通过I2C对充电过程进行监控和管理,当然属实有点浪费。其实我原本计划是完整发挥其功能的,充电芯片也集成到电池包,增加TYPEC接口,支持双向充放电功能,这样哪怕不在机器人或者航电上用,拆下来也能当做大功率PD充电宝呢 :grinning_face_with_smiling_eyes: 后来考虑到可一次性申请的芯片数量和复杂度,放弃了反向放电功能。

②Power Monitoring电路

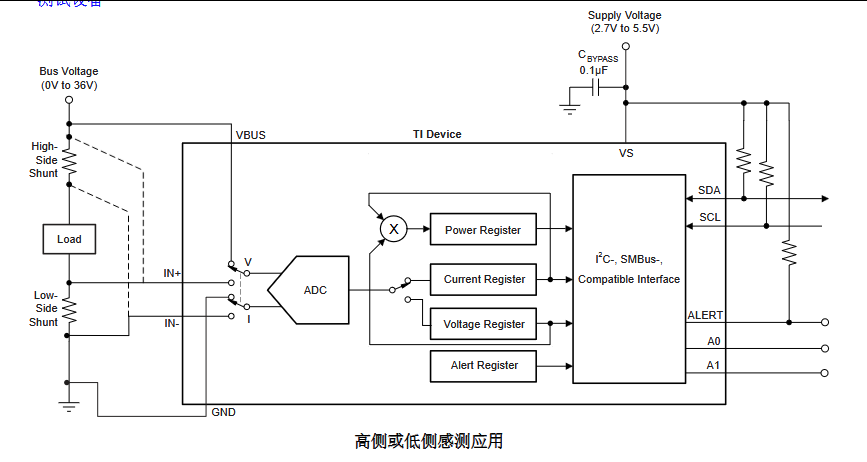

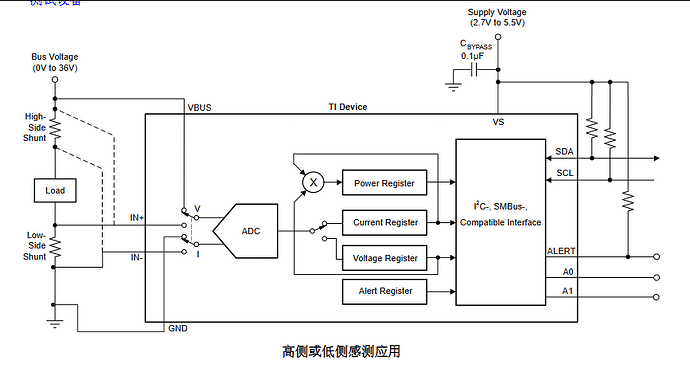

这里没采用MPS的芯片,主要是暂时没找到太合适的,刚好手头有INA22x系列,所以就来个混搭吧,主要是监控12V主输入电路的电压电流情况,主要参考电路设计如下:

三、当前进度情况

说实话进度有点落后了,目前还在原理图设计阶段,后面打样和调试时间还是挺紧张的。

四、后续目标

跟当初计划还是有差距,不过还是要列一下后续打算截止时间前完成的事情:

  • 完成电池包BMS板的原理图绘制和Layout工作
  • 完成BMS板的打样
  • 焊接完成一块BMS样板,并完成基本I2C功能寄存器读取验证
  • BMS不一定能有机会组装成完整电池包,主要受限于电池焊接需要点焊机
  • HUB板完成原理图绘制工作

后续有啥进展会及时来汇报,当然有问题有也回来吐吐槽。
