【个人经验分享】恒流源三极管异常倒灌

这个问题是一个比较有意思的问题,做硬件做久了真是发现各种各样的问题都可能会出现。这些问题有的挺明显的,大多数都是处于对器件的不完全理解,本期就是一期挺有意思的异常分析。

电路图分析:

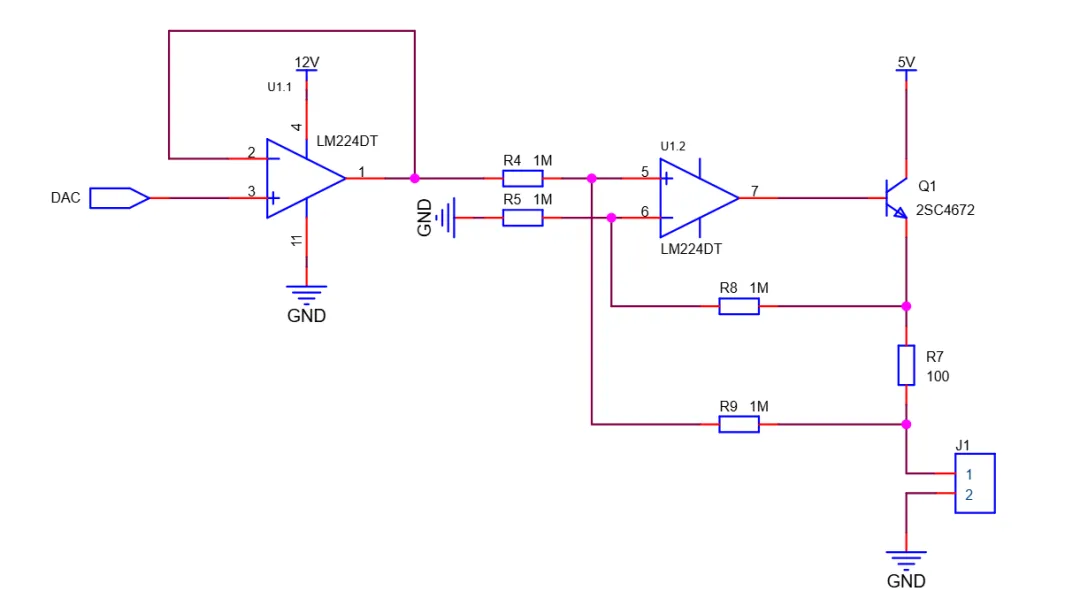

是需要一个恒流源输出,采用了一个Howland电流源拓扑。然后最终画好的电路图大致是这样。输出电流为I=DAC/100。

问题描述:

打板回来之后,就发现很奇怪,5V供电异常(5V由板子上的LDO输出),发现5V不是5V,而是变成了7v多然后电压乱跳,到8V来回跳动。

问题分析:

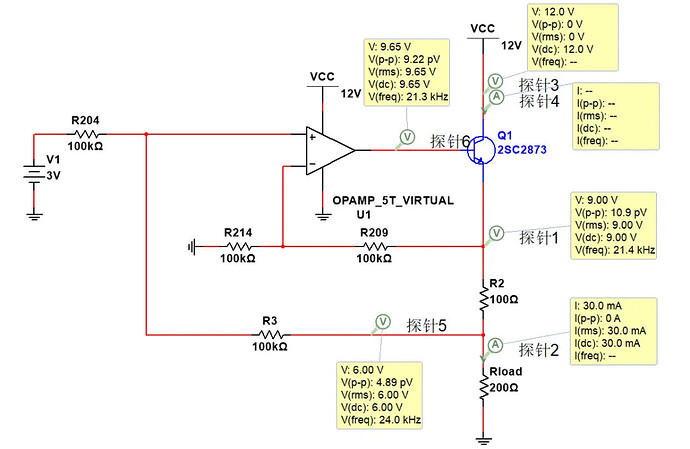

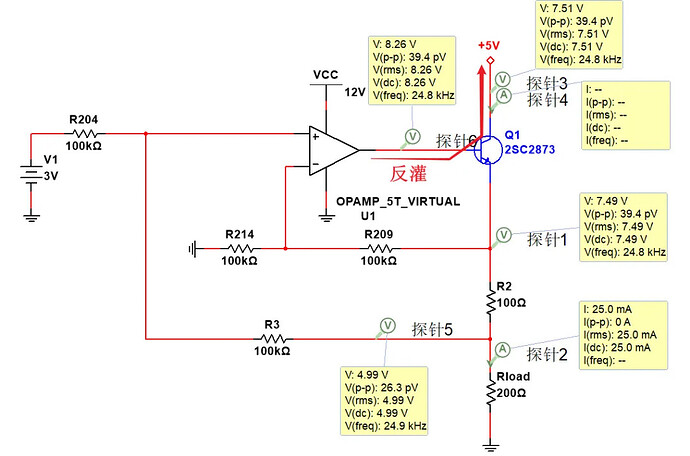

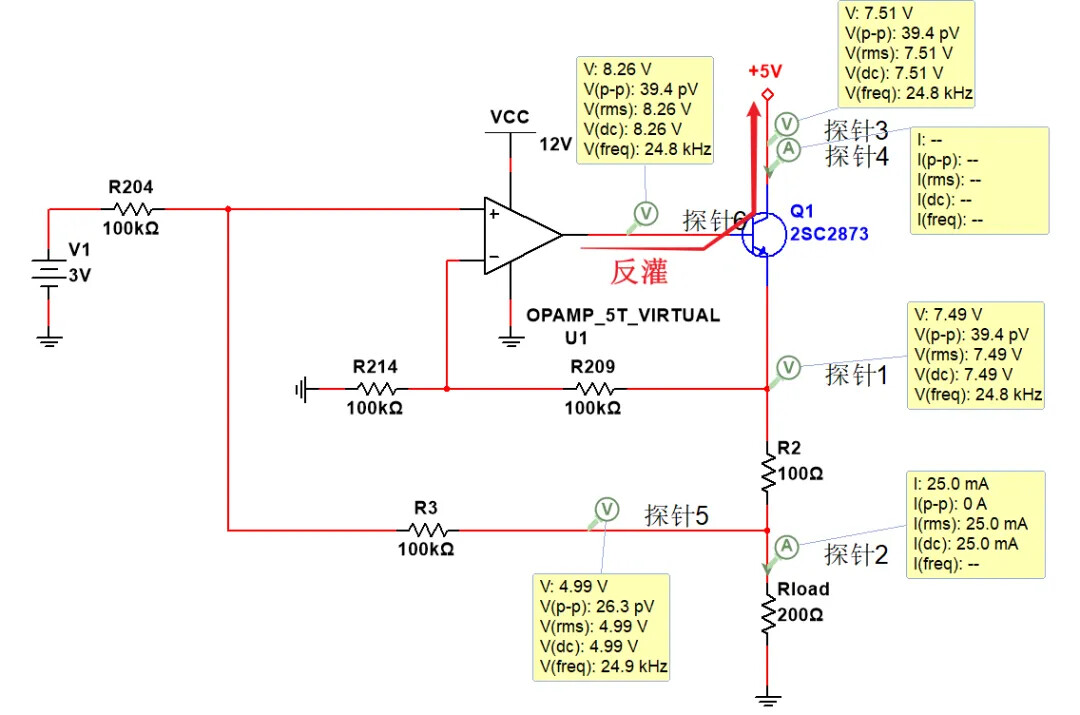

首先怀疑了电源芯片,然后更换电源芯片无果,现象表现一样。最终发现去掉三极管Q1后异常现象消失,最终定位为(J1)空载或者负载电压过高导致运放输出过高进而导致BC的PN结导通,电流通过BC的PN结倒灌到5V电源,而5V电源吸纳电流能力有限,导致5V电源输出异常。仿真如下:

问题解决:

方案1:

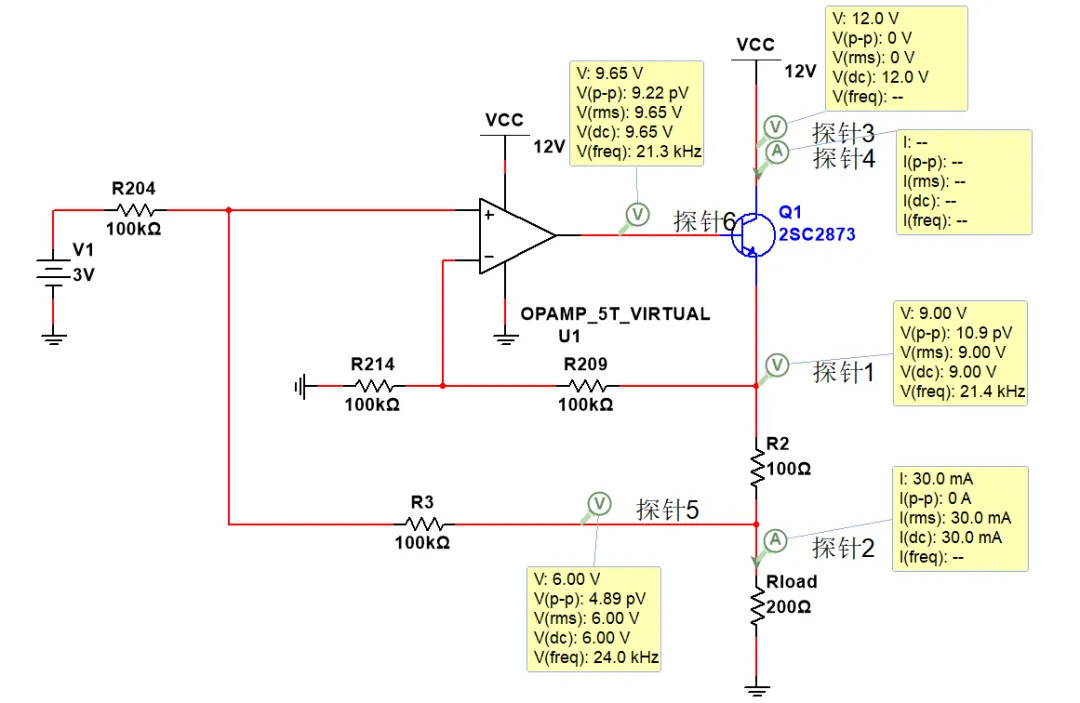

将5V更换为与运放相同的12V供电,或者比12V高的供电也可以。这样可以杜绝BC的PN结正偏导致的电流异常倒灌现象。

方案2:

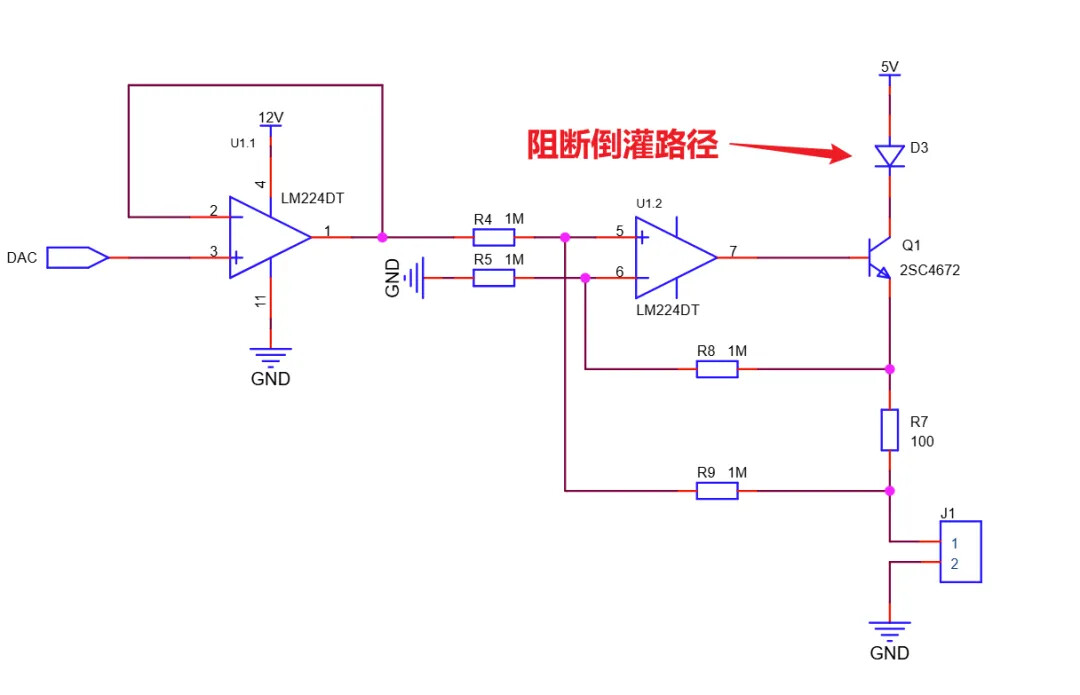

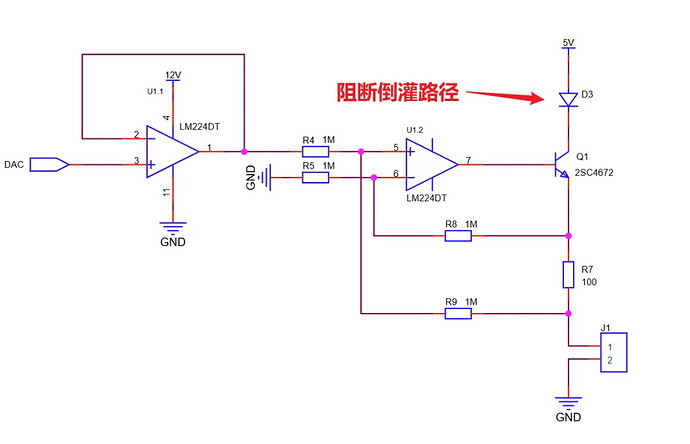

这种方法不是很推荐,不过如果非得要三极管的集电极的电压要小于运放的供电电压的话,建议在三极管的集电极串联一颗肖特基二极管,这样可以阻断某些情况可能存在倒灌路径。例如下图:

总结:

大家使用三极管的时候要额外注意BC的PN结,有时候很容易忽略BC的PN结,导致电路异常。这个BC的PN结之前在电平转化电路中也有提及,感兴趣的朋友可以去看看以往的文章。
