作品名称：基于 MPS MA730 磁阻编码器的非接触式摇杆控制系统
作者：xuxiaojie72（MPS 论坛用户名）

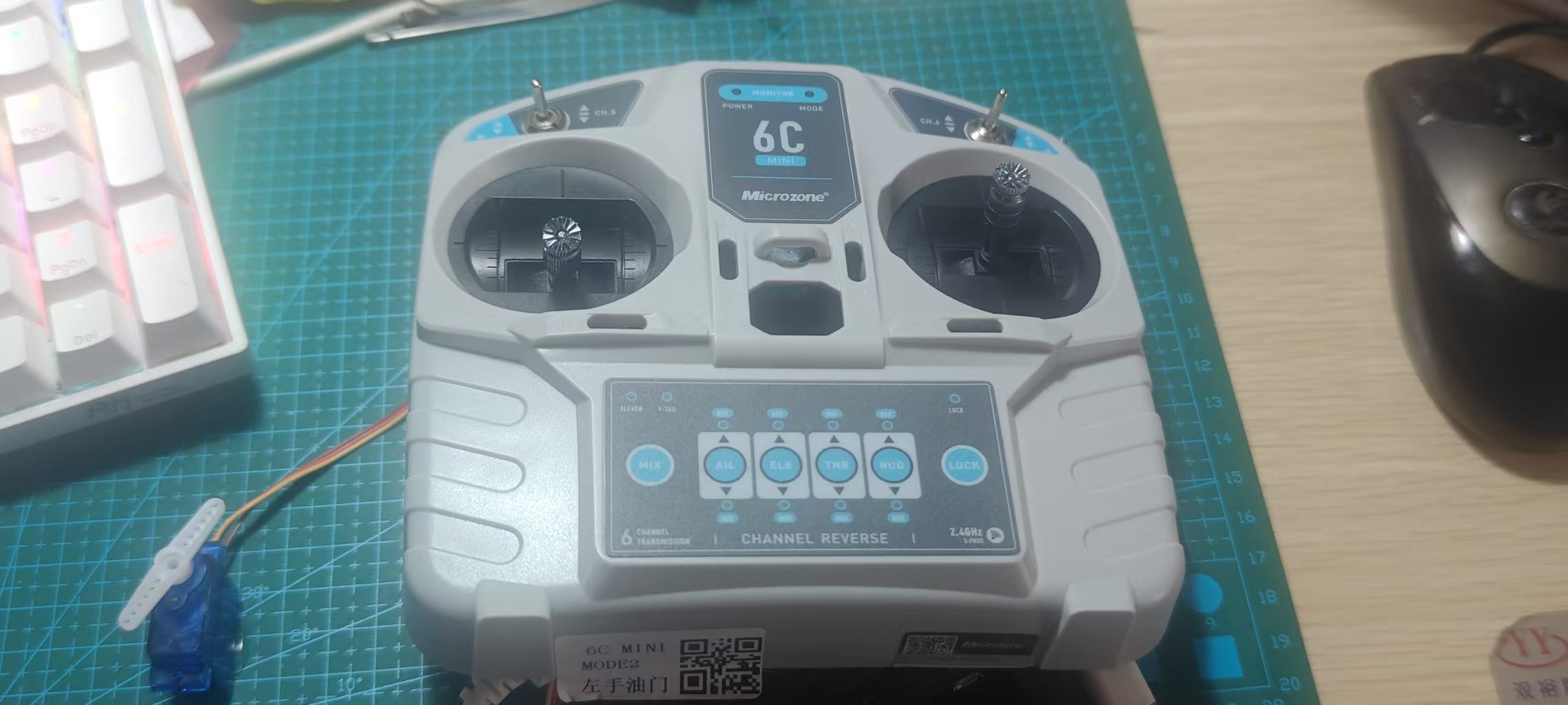

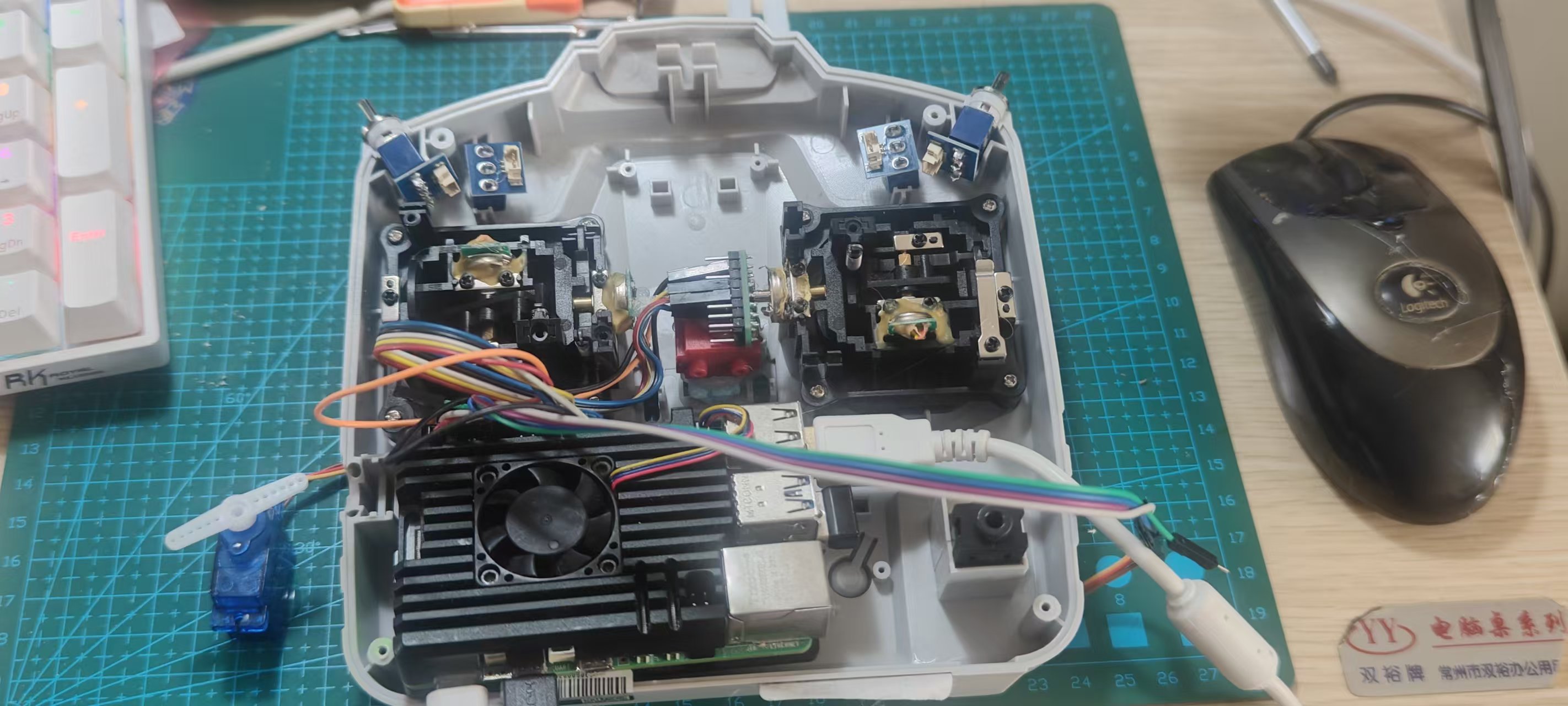

【配图：整机实物照片：树莓派 5、MA730 传感器模组、自制摇杆机械结构、SG90 舵机】
功能介绍：采用 MA730 非接触磁性角度传感器搭建磁阻摇杆，摇杆旋转产生磁场变化，树莓派 5 通过 SPI 实时读取绝对角度，根据摇杆角度映射控制 SG90 舵机跟随转动，实现摇杆 - 舵机联动演示。方案验证 MA730 14 位高精度角度采集、磁场检测功能。
物料清单

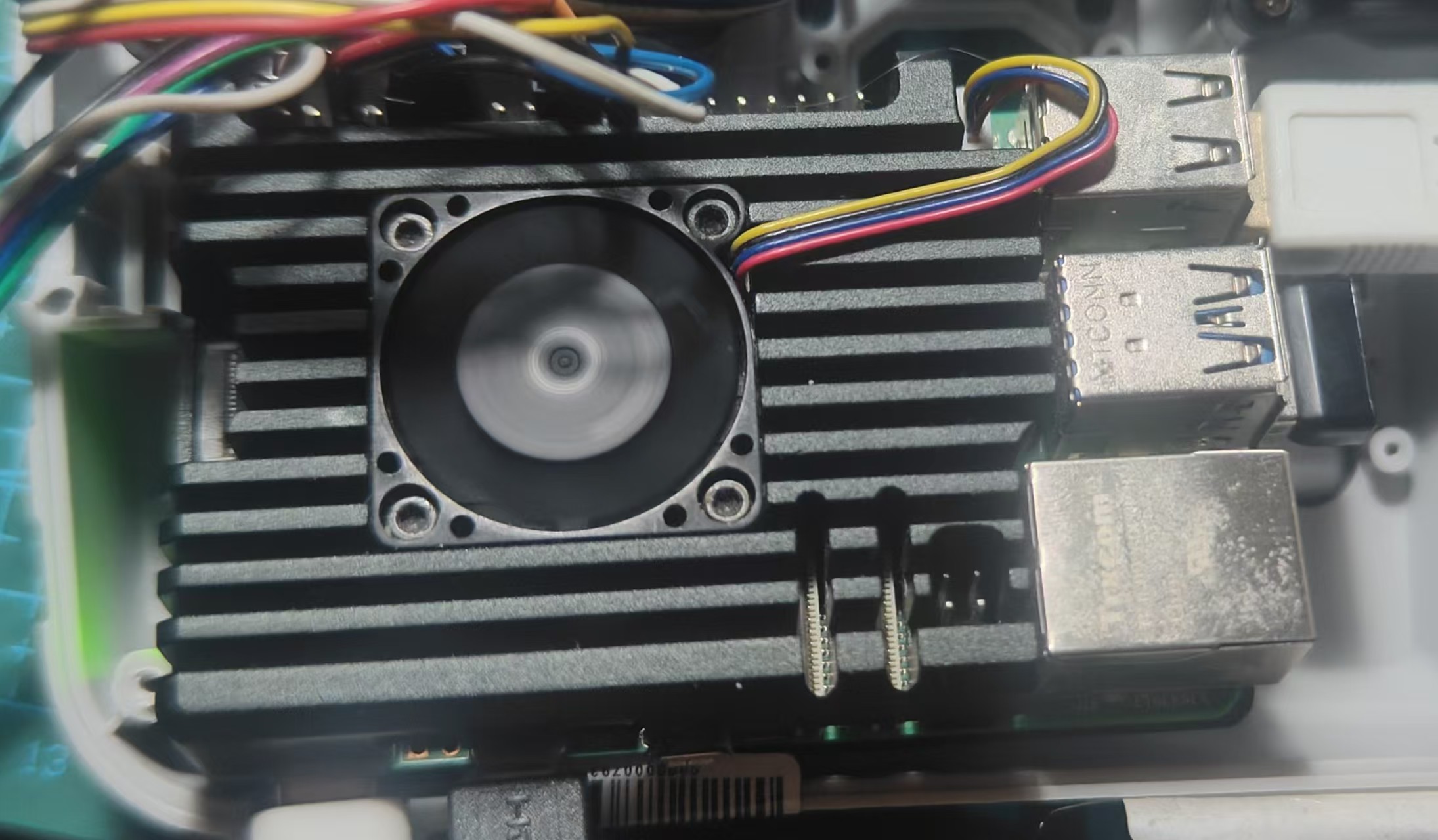

主控：树莓派 5

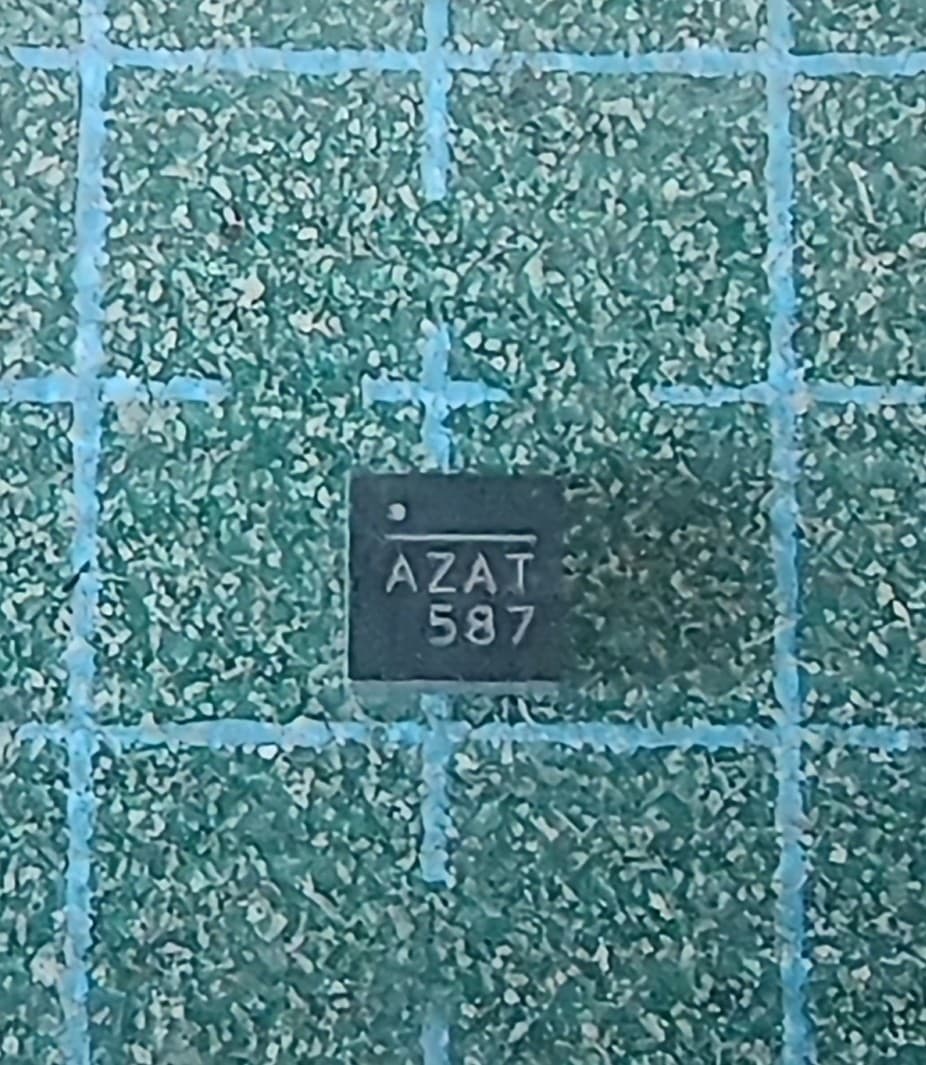

核心传感器：MPS MA730（14bit 磁编码器）

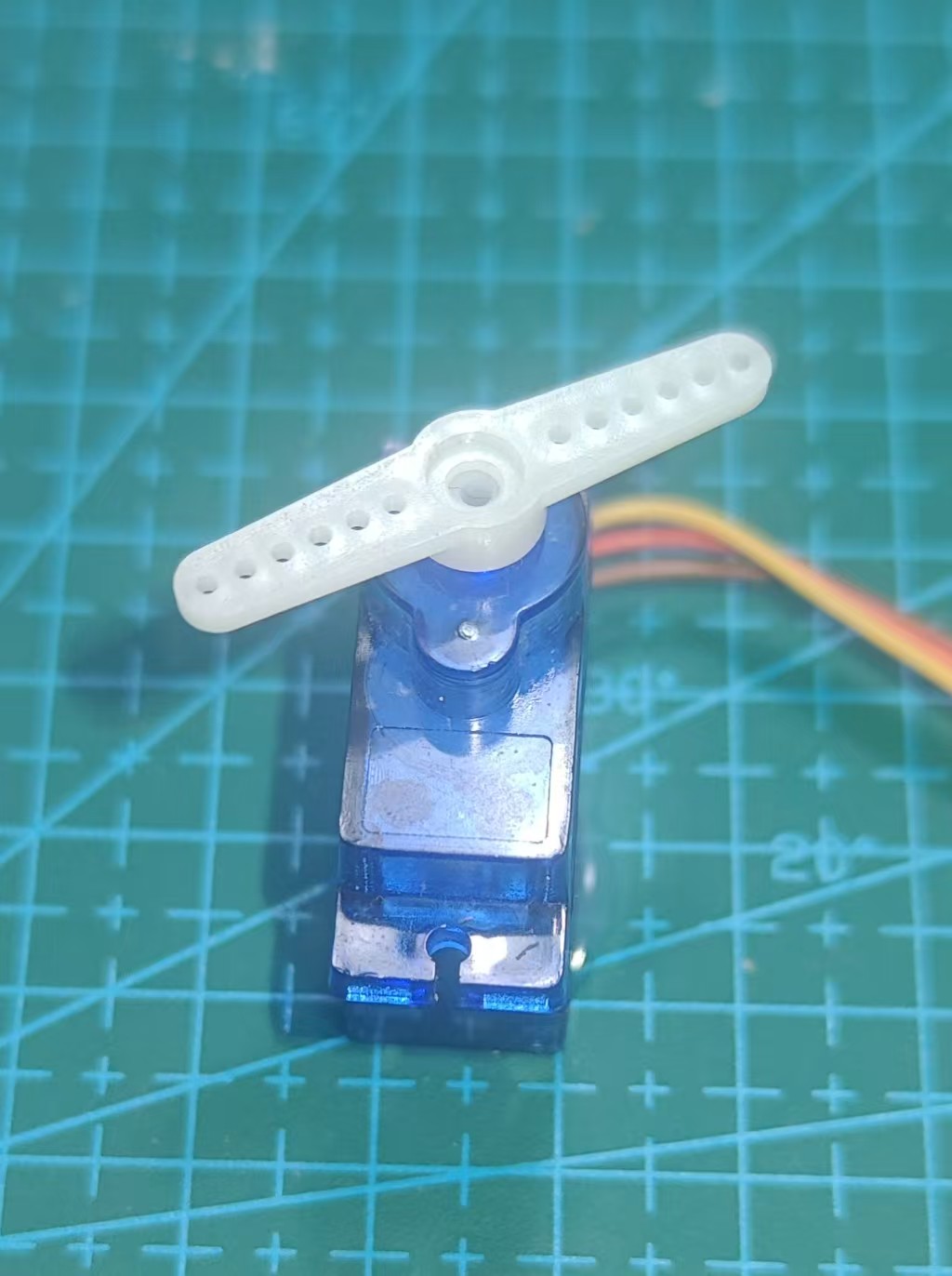

执行器：SG90 微型模拟舵机

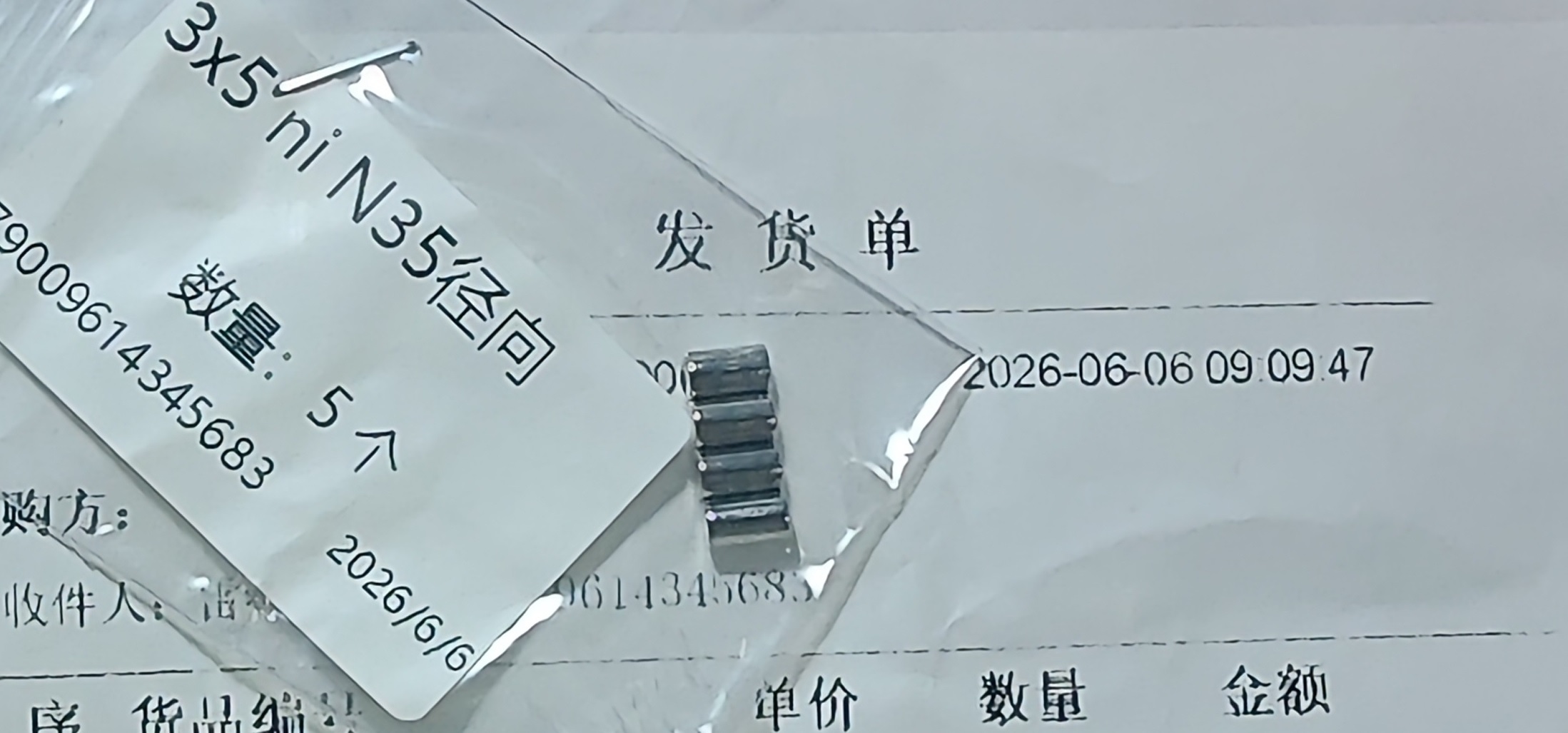

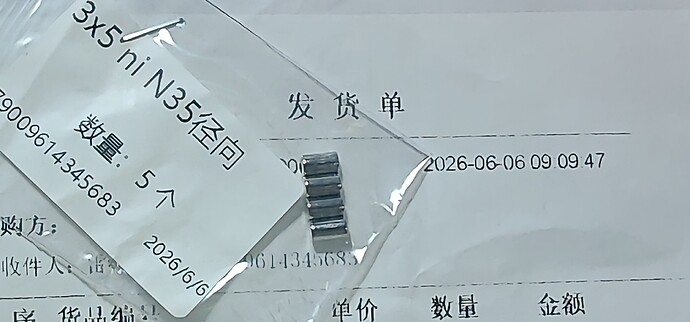

机械结构：摇杆支架、径向磁化钕铁硼磁铁
杜邦线、 供电电源等

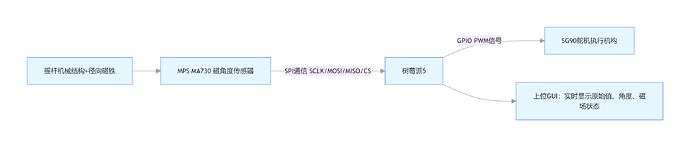

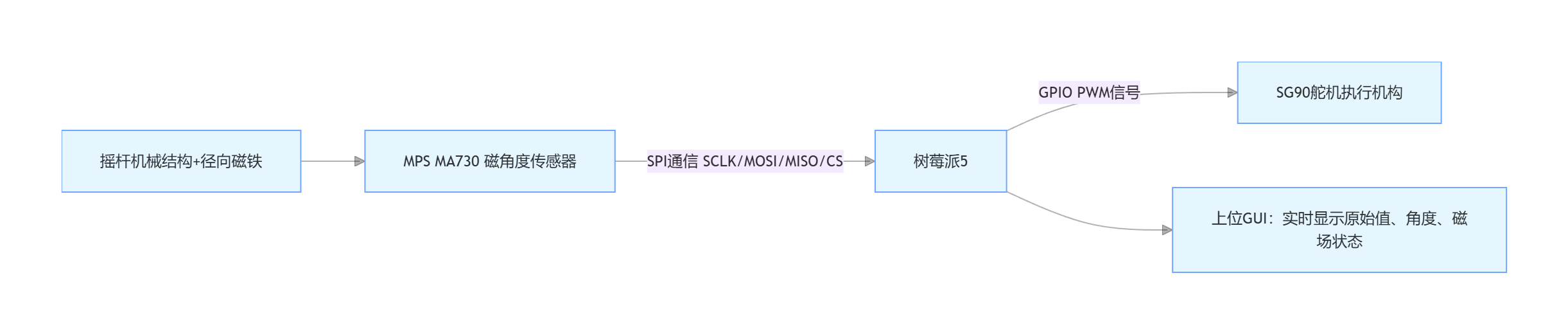

2. 系统框图
设计思路
本项目验证 MA730 SPI 通信性能、非接触角度检测能力。摇杆机械结构带动磁铁旋转，MA730 采集磁场角度，通过 SPI 将原始角度数据上传树莓派 5；Python 程序完成数据解析、角度换算、边界限制，输出 PWM 信号驱动 SG90 舵机跟随摇杆动作，直观展示传感器实时采集效果。
系统软硬件介绍
硬件：MA730（SPI 模式 1 通信）、树莓派 5 硬件 SPI、SG90 舵机（GPIO 输出 50Hz PWM）；
软件：Raspberry Pi OS，Python + spidev（SPI 驱动）+ gpiozero（舵机控制），附带简易 GUI 实时显示角度。
3. 各部分功能说明

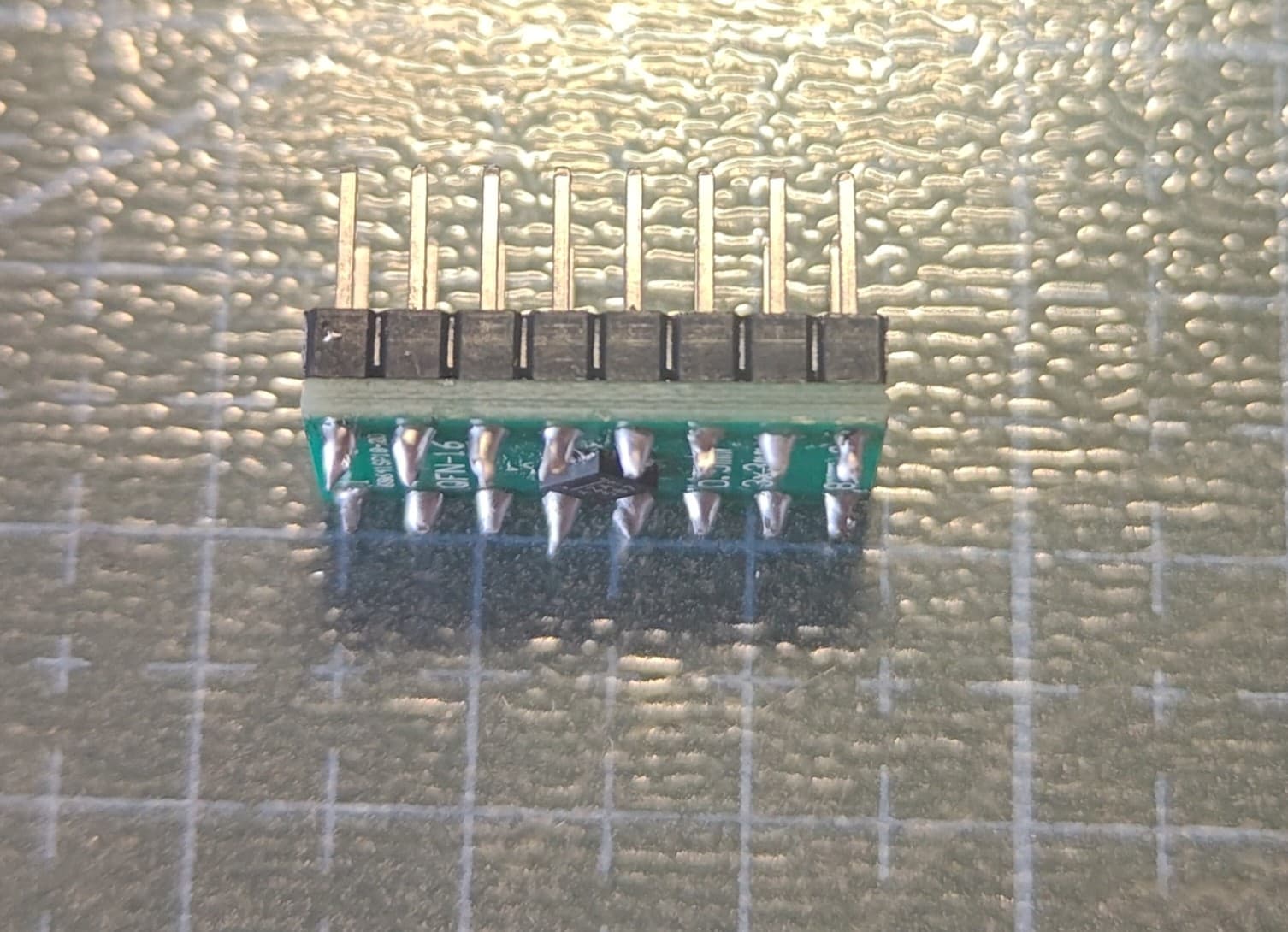

（1）MA730 传感单元
工作模式：SPI Mode1（CPOL=0,CPHA=1）；
功能：非接触检测磁铁旋转角度，输出 14 位绝对角度原始数据；内置磁场检测，可判断磁铁是否安装到位；
硬件要点：TEST 引脚必须接地；VDD 3.3V，传感器与树莓派共地。
（2）树莓派 5 主控单元
开启硬件 SPI 接口，使用 spidev 库与 MA730 通信；
接收 SPI 原始数据，解析有效角度，完成 360°→0~180° 舵机角度映射；
输出 PWM 波形驱动 SG90 舵机，实时刷新界面数据。
（3）SG90 舵机执行单元
接收树莓派 GPIO 输出的 50Hz PWM 信号；
根据摇杆角度同步跟随旋转，直观反馈 MA730 采集结果；
软件增加角度限幅，防止舵机超出机械行程。

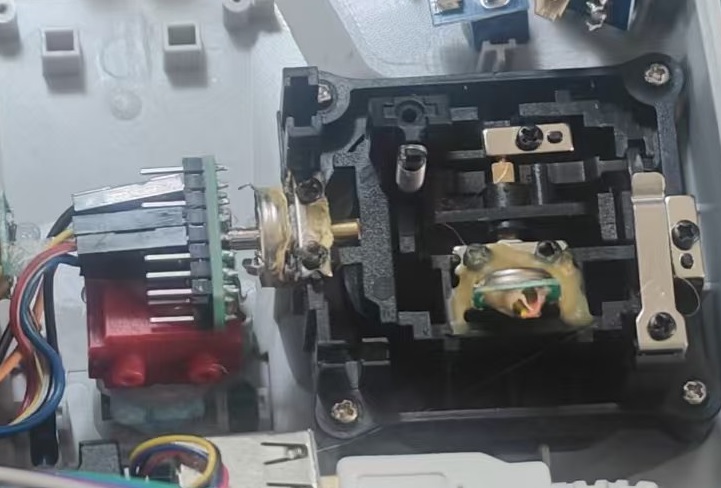

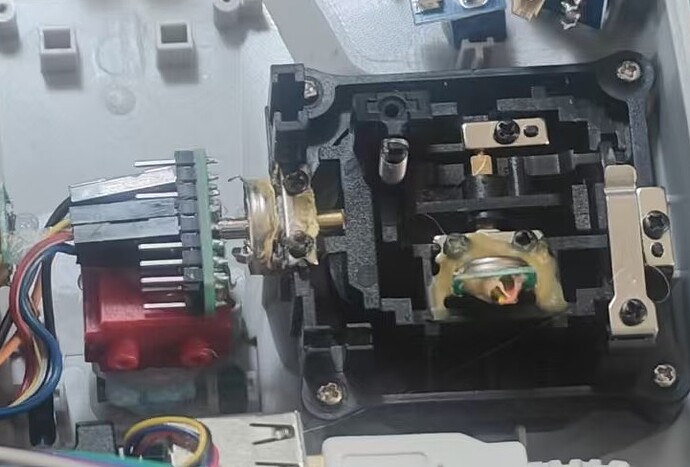

（4）摇杆机械单元
摇杆转轴搭载径向磁化磁铁；
无物理接触，完全发挥 MA730 非接触式、长寿命优势。

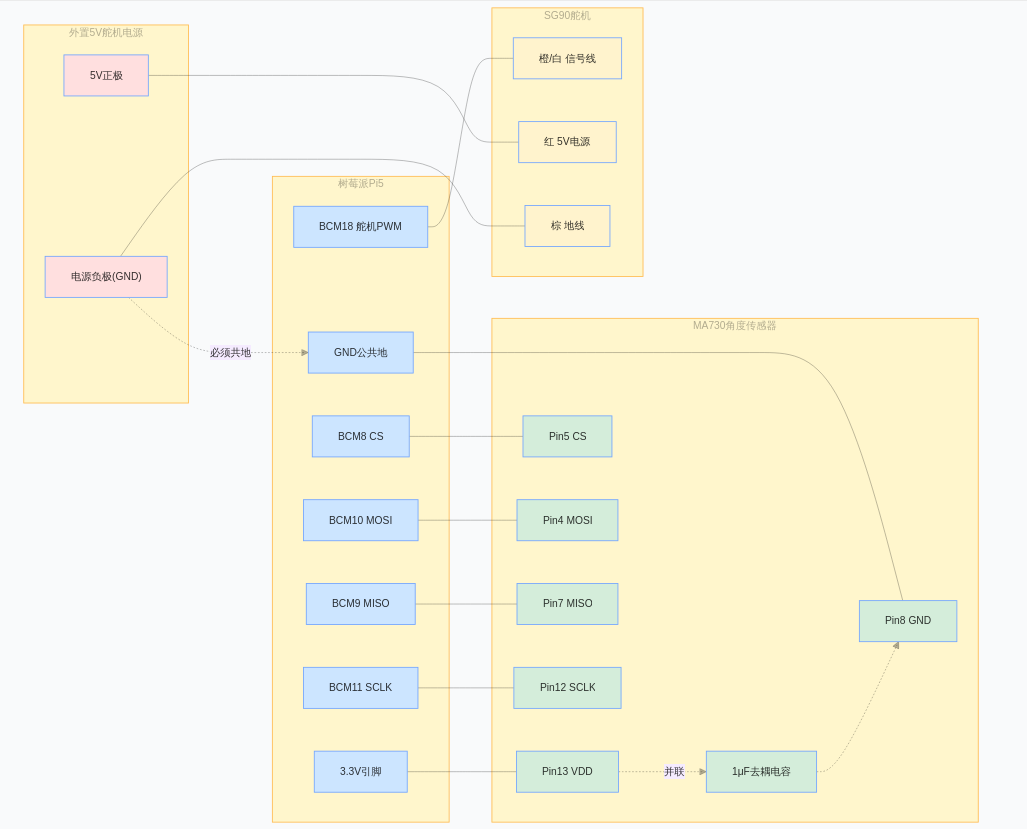

接线图
实际连接图
4.软件开发说明
整体软件运行环境：Raspberry Pi 5，Raspberry Pi OS 64 位，使用 Python3；依赖库：spidev(SPI 硬件通信)、gpiozero(舵机 PWM 驱动)、tkinter(本地 GUI 实时显示)。
软件整体流程：硬件 SPI 初始化 → 循环读取 MA730 的 SPI 原始数据 → 解析 14bit 角度 + 状态位 → 角度坐标映射转换 → 输出 PWM 控制 SG90 舵机 → GUI 刷新数据显示
一、环境准备
- 树莓派系统配置
bash
#打开系统配置工具，开启硬件SPI
sudo raspi-config
界面操作：Interface Options → SPI → Yes，开启硬件 SPI，重启树莓派。 - 安装依赖包
bash
sudo apt update
sudo apt install python3-pip python3-gpiozero python3-tk
pip3 install spidev
spidev：操作树莓派硬件 SPI 总线，和 MA730 通信；MA730 必须使用 SPI Mode1（CPOL=0，CPHA=1），这是硬件芯片固定时序，不能修改。
gpiozero：封装 PWM 输出，驱动 SG90 模拟舵机，自动处理 PWM 硬件底层。
tkinter：内置 GUI，本地窗口实时打印原始寄存器值、角度、状态位，方便调试，不需要额外上位机。

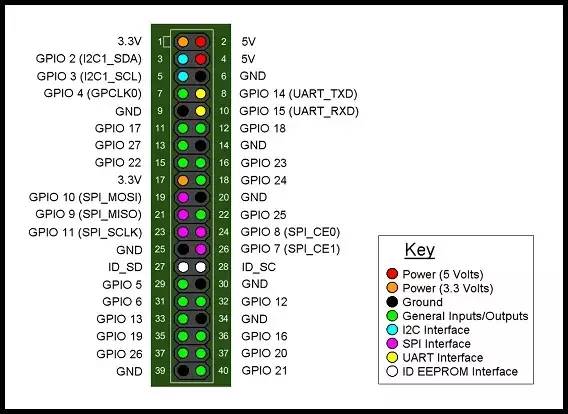

注意：树莓派 5 SPI0 硬件引脚
SCLK：GPIO11；MISO：GPIO9；MOSI：GPIO10；硬件 CS 可以软件自定义（代码使用 GPIO25 作为片选）。
二、软件模块拆解
模块 1：SPI 初始化
spi = spidev.SpiDev()
spi.open(0,0)
spi.mode = 1 # MA730强制Mode1，时序错误会读全0或者乱码
spi.max_speed_hz = 500000 # MA730推荐SPI时钟，最大不超过1MHz
坑点：如果设置 mode=0，读出的数据全部无效，这是 MA730 最常见调试问题。
模块 2：MA730 数据读取函数 read_ma730()
MA730 SPI 输出是16bit 帧：
表格
Bit15 Bit14~Bit1 Bit0
状态位 (MD) 14bit 角度数据 无效位
发送 0x00 空命令，读取 2 字节共 16bit 返回数据
Bit15：MD 磁场检测状态位；1=磁场过强/过弱，磁铁位置异常；0=磁场正常
Bit14‑Bit1：14 位角度原始值，范围 0~16383
换算公式：角度(°) = raw_14bit × 360 / 16384，输出 0‑360° 绝对角度，不需要归零。
def read_ma730():
raw = spi.xfer2([0x00,0x00])
raw_data = (raw[0] << 8) | raw[1]
status_bit = (raw_data >> 15) & 0x01 # 磁场状态
angle_raw = (raw_data >> 1) & 0x3FFF #取出14bit角度
angle_deg = angle_raw * 360.0 / 16384.0
return angle_raw, angle_deg, status_bit
模块 3：角度映射函数 map_angle_to_sensor()
MA730 输出：0‑360° 完整圆周；
SG90 舵机机械行程：物理一般 0‑180°；gpiozero 库舵机输入值域 ‑1.0 ~ +1.0。
映射逻辑：把传感器 0‑180° 映射舵机‑1~1；超过 180° 做限幅保护，防止舵机撞机械限位烧毁。
def map_angle_to_sensor(deg):
servo_angle = deg / 2
val = (servo_angle / 90) - 1
return max(-1, min(1, val)) #强制钳位，保护舵机
业务逻辑：转动摇杆，磁铁旋转，MA730 得到角度，换算后直接赋值给servo.value，舵机跟随。
模块 4：Tkinter GUI 调试界面
50ms 刷新一次（20Hz 采样），兼顾响应速度，降低 CPU 占用；
窗口实时打印：原始 14bit 数值、实际角度、磁场状态 bit；
当磁铁拿开，status_bit=1，界面可以直观看到磁场异常，验证 MA730 磁场诊断功能。
def update_task():
raw, deg, sta = read_ma730()
info_label.config(text=f"原始值:{raw} | 角度:{deg:.2f}° | 磁场状态:{sta}")
servo.value = map_angle_to_sensor(deg)
root.after(50, update_task) #50ms循环回调
模块 5：安全退出处理
捕获键盘中断 Ctrl+C：
servo.detach()：关闭舵机 PWM 输出，舵机停止抖动；
spi.close()：关闭 SPI 总线释放硬件资源，避免下次运行报错。
except KeyboardInterrupt:
print("程序退出")
servo.detach()
spi.close()
三、软件运行逻辑流程图
程序启动
↓
初始化SPI（Mode1，500KHz）+初始化SG90舵机+启动GUI窗口
↓
循环定时器（50ms）
├─SPI读取MA730 16bit数据帧
├─解析14bit角度、磁场状态位
├─原始值换算为0‑360°角度
├─角度映射到舵机‑1~+1区间，做限幅保护
├─输出PWM控制SG90舵机转动
└─刷新GUI窗口显示数据
↓
按下Ctrl+C退出
├─关闭舵机PWM
└─释放SPI硬件资源
软件关键注意事项 & 常见故障
SPI 模式必须为 1，mode=0 读取全部乱码，是 MA730 最高发问题。
MA730、树莓派 5、SG90 舵机必须共 GND，否则角度跳变，数值抖动。
SG90 舵机建议外接 5V 电源，不要树莓派 GPIO 直接供电，舵机大电流会拉低 3.3V，造成 MA730 读数跳变。
采样周期 50ms；如果调小到 10ms，CPU 占用升高，不建议。
status_bit=1，代表磁铁距离不对、磁场强度异常，软件可以扩展：增加弹窗 / 打印告警。
5. 作品功能演示视频
- 项目总结
本项目基于 MPS MA730 磁性角度传感器搭建非接触式磁阻摇杆原型，使用树莓派 5 作为主控完成 SPI 数据采集与舵机闭环联动演示。开发过程验证了 MA730 在 SPI Mode1 下通信稳定性、14 位角度采集精度；相比传统电位器摇杆，MA730 非接触测量不存在机械磨损，适合长期连续工作场景。
调试过程重点解决 SPI 时序匹配、角度映射校准、共地干扰等问题。
后续可拓展：双轴摇杆（两路 MA730）、机器人云台双舵机控制、增加磁场故障检测报警功能。
帖子链接汇总
1、【2026 机器人模块大赛】创意名称：基于MA730传感器制作一个无电位器摇杆控制器 物料和焊接forum.monolithicpower.cn/t/topic/7530
2、【2026 机器人模块大赛】摇杆 MA730调试https://forum.monolithicpower.cn/t/topic/7645
3、【2026 机器人模块大赛】摇杆测试forum.monolithicpower.cn/t/topic/7679
主程序：
ma730_end.zip (2.0 KB)
校零程序：
ma730_jiaoling.zip (1.4 KB)
