MP279x的SPI通讯问题

电池管理
1

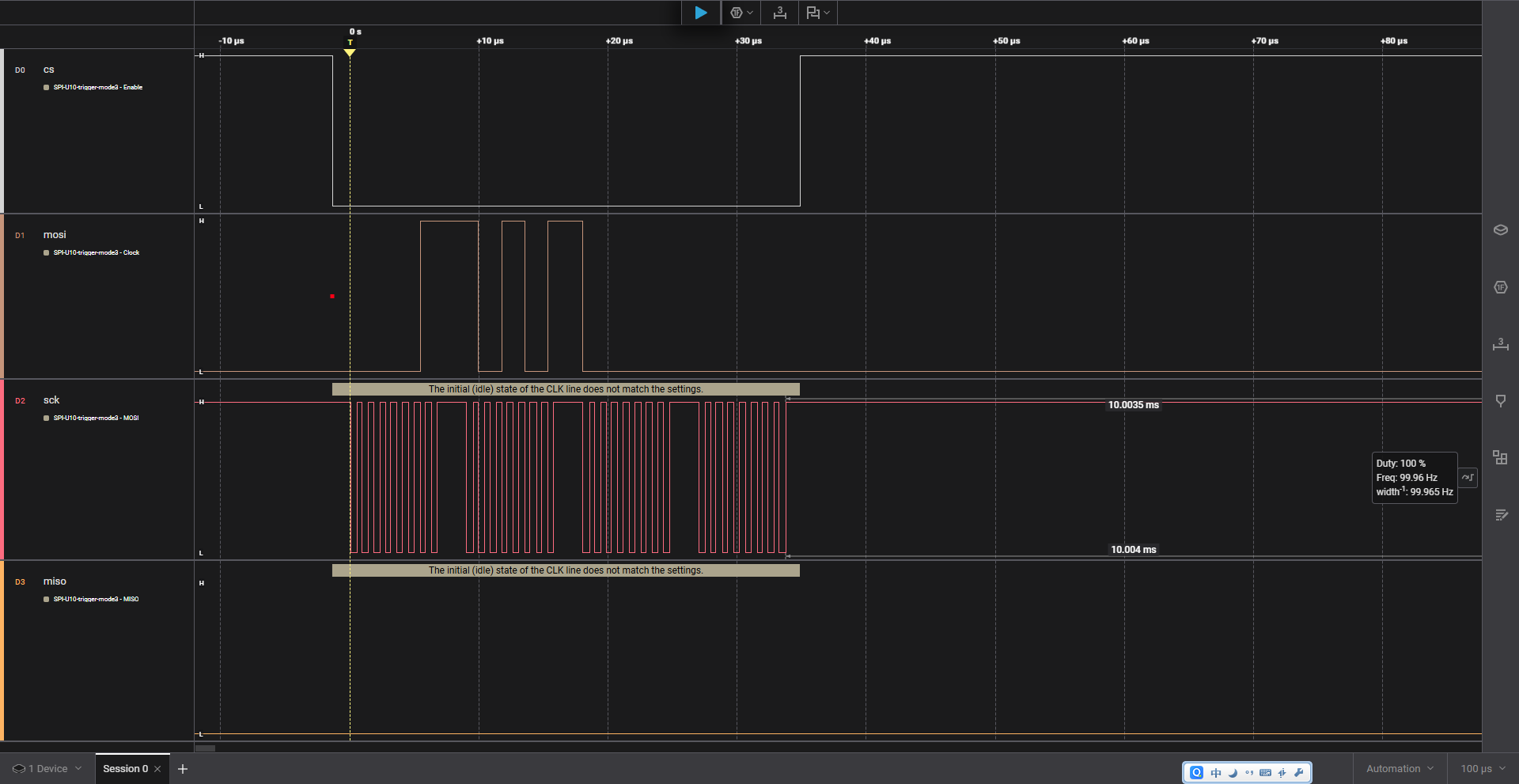

参考Demo板画了块板子做功能验证，板子集成了MP4201做Charger，MPF42790库仑计，MP2790的AFE芯片。Charger和库仑计用I2C通讯的，能扫描到地址并访问寄存器。但是AFE用I2C扫描不到，切换到SPI也无法通讯（板子用0Ω电阻切换），用逻辑分析仪发现MISO没信号，也就是AFE没输出。

1
11920×991 55.9 KB

Battery接口直接了个12V供电，C0-C10没接电池。VTOP有大概12V，NSHDN有4V，刚开始REGIN有5.1V，3V3有3.3V，VDD没电压。后来怀疑焊接问题，进行了补焊，也尝试更换为MP2797，担心热风枪温度问题所以烙铁拖焊的。结果几个外部电源端口都没电了，比如VDD、REGIN、3V3、VREF。
想咨询下内部LDO工作的初始条件是什么？板子没接NTC和电池电压采集点应该没影响吧？

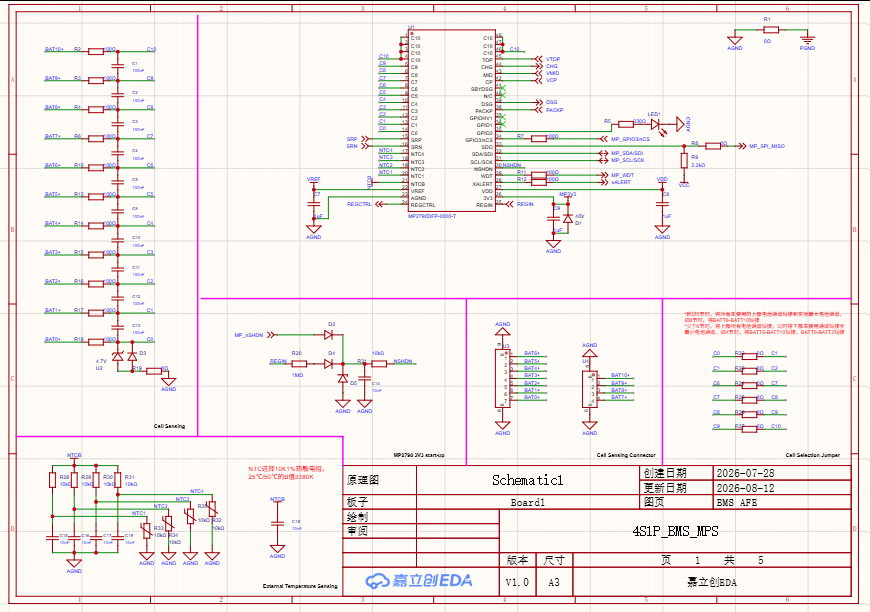

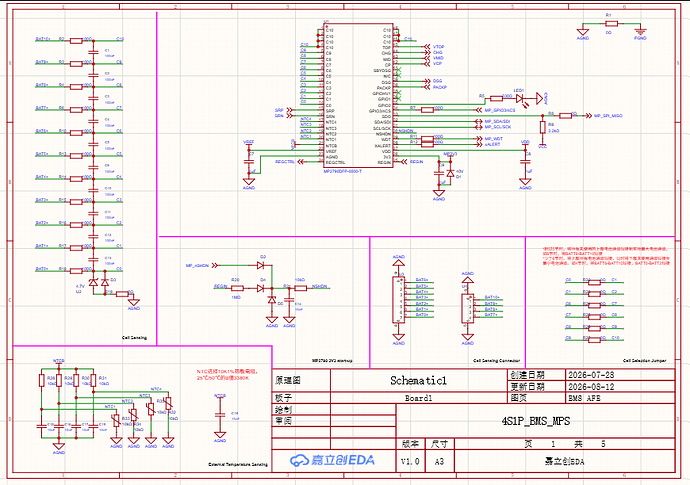

主要原理图如下：

图片870×612 118 KB

该图里C0的齐纳二极管U2没有焊接，MP_SPI_MISO的2.2k上拉电阻R9也没焊接。

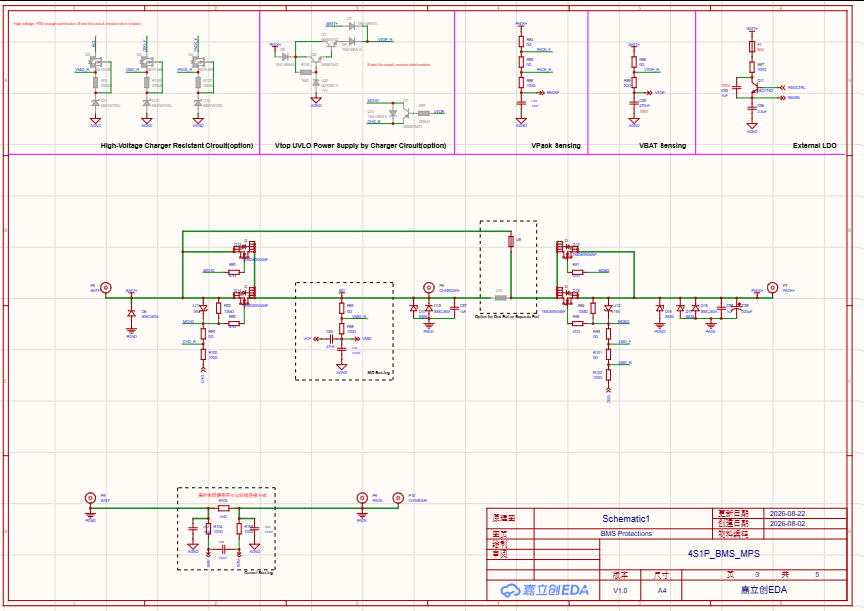

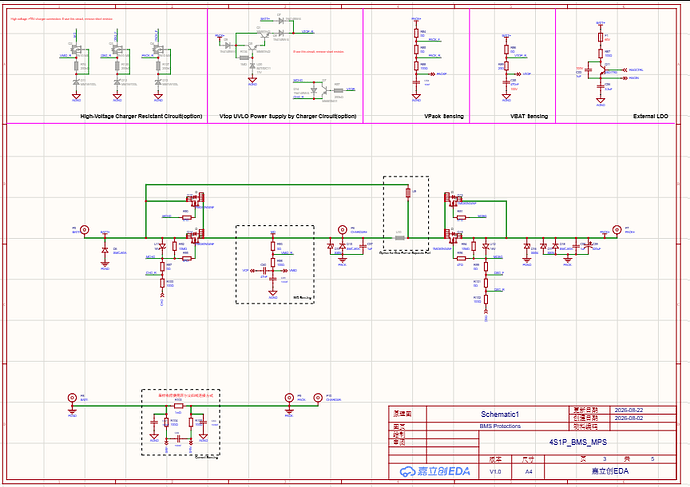

图片864×611 68.6 KB

电流采样电阻未焊接，应该不影响跟AFE芯片通讯吧？

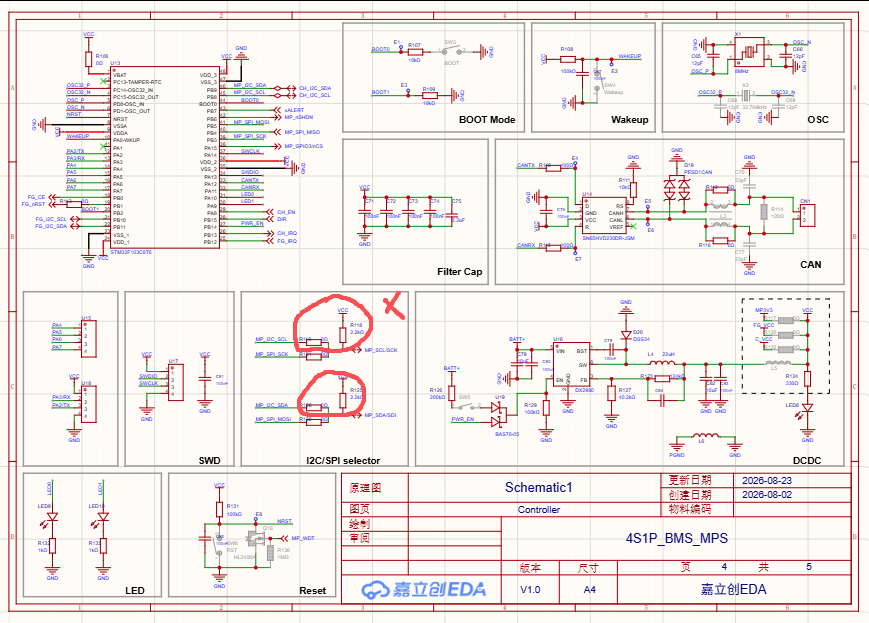

图片869×623 141 KB

这里MP_SCL/SCK和MP_SDA/SDI只焊接了R121和R130的0Ω电阻，I2C的0Ω和上拉电阻都没焊接

2

请问12V电源是怎么接的呢，+极接到IC的VTOP pin，-极有接到C0吗？另外检流电阻没贴是短起来了还是开路呢？并且MP2790的pin脚非常多，所以没那么好焊接，我们建议是用风枪去吹，只用烙铁可能有pin脚虚焊的情况。

3

12V电源模拟的是电池总电压+和-，VTOP实际是有电压12V的，通过VBAT sensing电路过来的，C0-C10是悬空没连接的，检流电阻没贴。主要是先把芯片通讯搞定再尝试研究功率电路。已经是热风枪吹过的了，重新拆焊过几次，所以有点蒙。
