前3篇文章，我们讲解了ESUFE耐压为什么是80V呢？为什么不是70V或者90V呢？为什么EFUSE有这么多的保护功能？以及温升如何计算？EFUSE的欠压保护机制原理，工作模式以及对应的特点，EFUSE是如何实现输出开路检测Open-Load Detection功能？
今天我们继续基于MPS的汽车级高压高电流E-Fuse芯片MPQ5884规格书继续开讲，聊一聊EFUSE最核心的两级过流保护SCP功能和I2t功能到底是怎么一回事？不要错过，马上开整！
很多人第一次看EFUSE数据手册，看到Current Limit、Short-Circuit Protection、SCP、Fuse-Like Current Limit、I-t Curve、FUSE Capacitor这一堆东西，第一反应通常是：
不都是过流保护吗？为什么还要分这么多级？其实这恰恰是EFUSE设计最值得琢磨的地方。

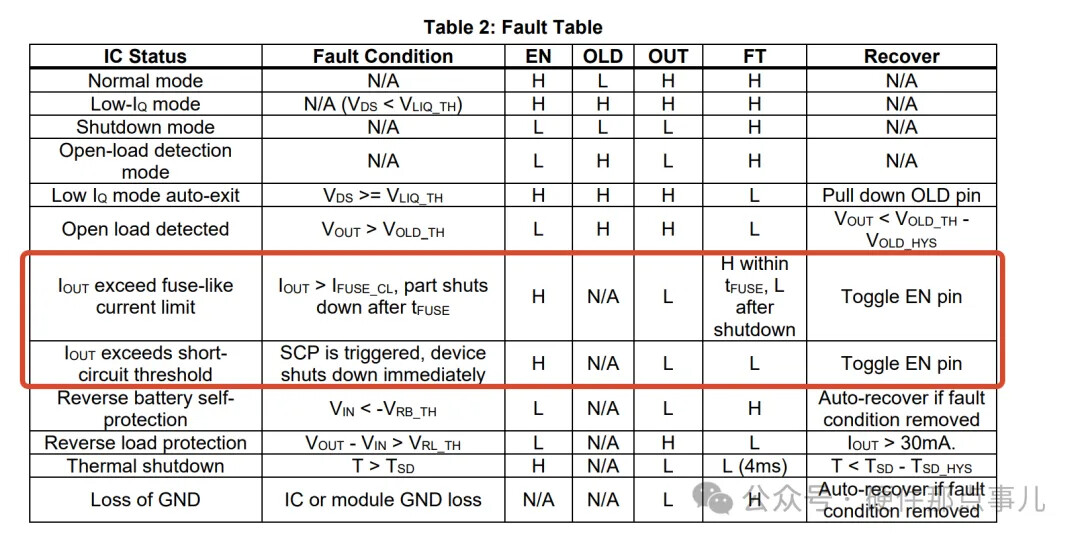

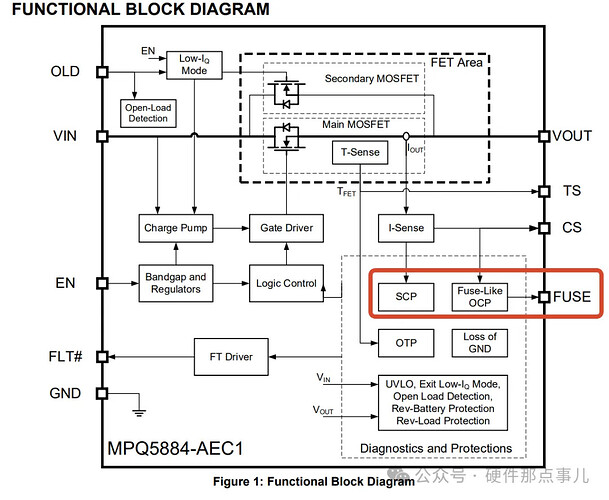

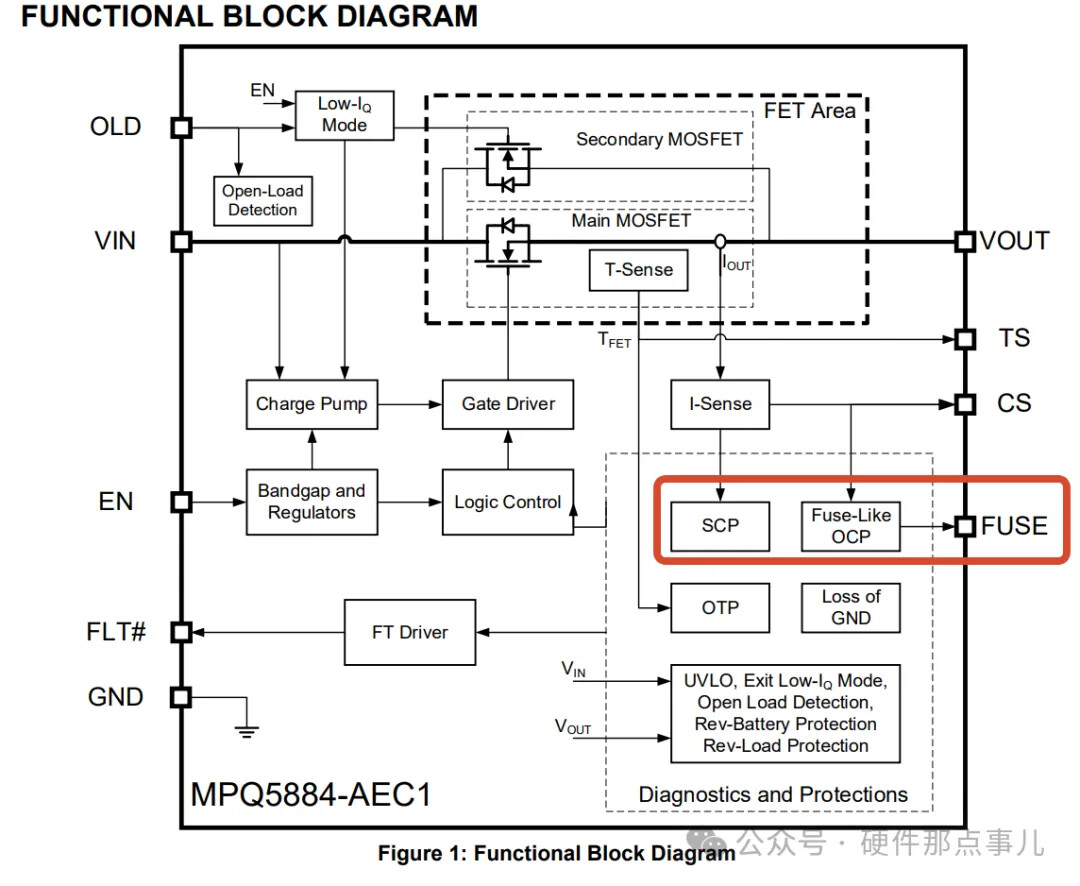

以MPS的MPQ5884为例，它把过流保护做成了两道保险：
第一道：SCP短路电流保护，负责快。
第二道：Fuse-Like电流保护，负责区分过载和真正短路。
而所谓的I²t思路，本质上就是在解决一个非常现实的问题：负载偶尔冲一下电流，到底应该立刻关掉，还是允许它撑一会儿？这才是EFUSE和普通保险丝最大的区别之一。
为什么不能设置一个固定的过流阈值？
假设一个12V负载正常工作电流是10A，你可能会想那我设置15A，超过15A直接关断，不就完了？问题来了，如果负载启动瞬间冲到16A，持续20ms呢？这可能只是电机启动电流，大容量电容充电，卤素灯丝启动，电磁阀吸合等负载，这种情况下，如果EFUSE一检测到16A就直接关断，系统可能根本启动不起来。
但如果真的发生短路，电流可能瞬间从10A冲到几十安甚至上百安，这时候再慢慢判断，EFUSE内部MOSFET可能已经扛不住了，所以真正合理的保护策略应该是：
1.小幅过载 → 给一点时间。
2.严重过载 → 快速关断。
3.硬短路 → 尽可能快地关断。
这就是MPQ5884两级过流保护的设计逻辑。

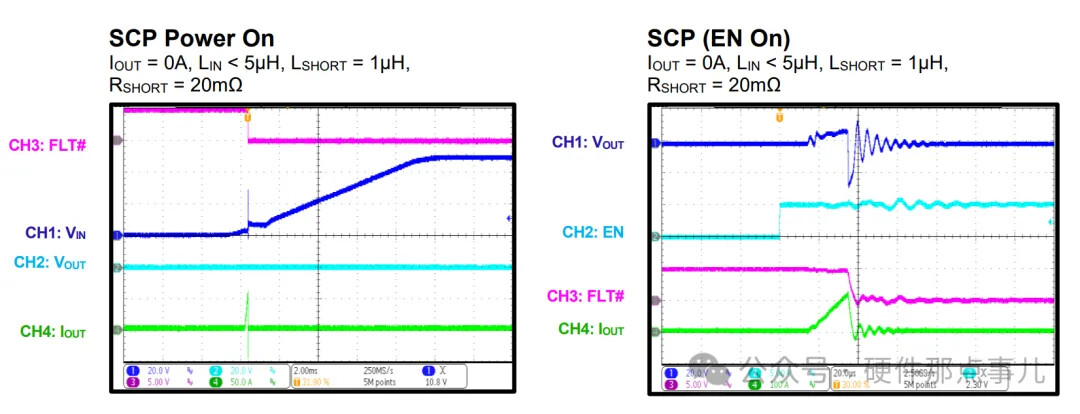

SCP短路保护到底干什么？
先说最狠的一道，当输出发生短路时，电流会快速上升。例如VIN=24V，假设短路路径等效电阻只有R=50mΩ，那么理论短路电流ISC=24/0.05=480A，当然，实际电流不会真的达到480A，因为线路电感、MOSFET导通电阻、PCB阻抗都会限制电流。

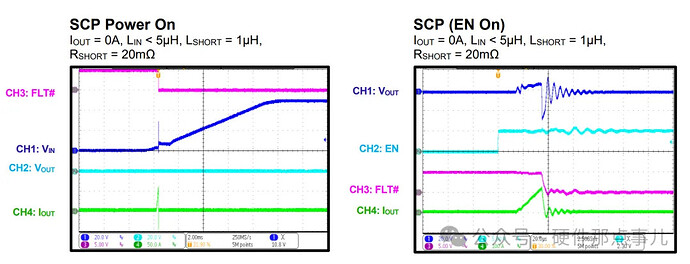

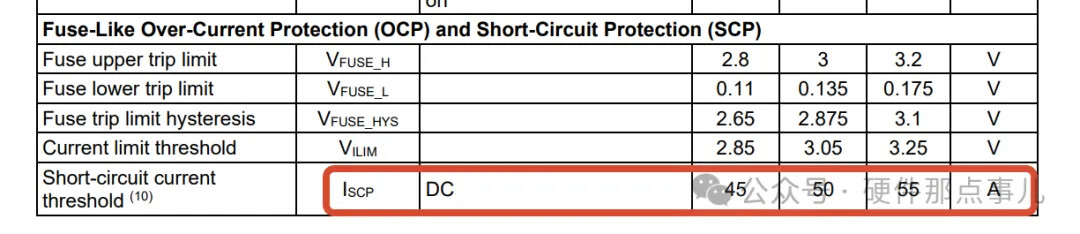

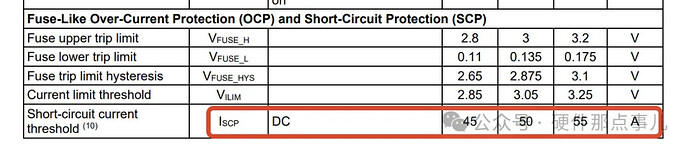

但问题已经很明显短路时电流上升速度远远超过普通过载，这时候最重要的不是精确测量电流，而是赶紧把内部MOSFET关掉。MPQ5884内部设置了SCP阈值，当电流达到短路保护阈值后，器件会尽快关断，并拉低FLT。
这一级可以简单理解成你这个电流涨得太离谱了，我不跟你讲延时，直接断。
那Fuse-Like到底是什么？
真正有意思的是第二级，假设我们设置IFUSE_CL=15A，如果我们现在假定负载出现情况1：16A，情况2：20A，情况3：23A。虽然三个电流都超过15A，但是严重程度完全不同。

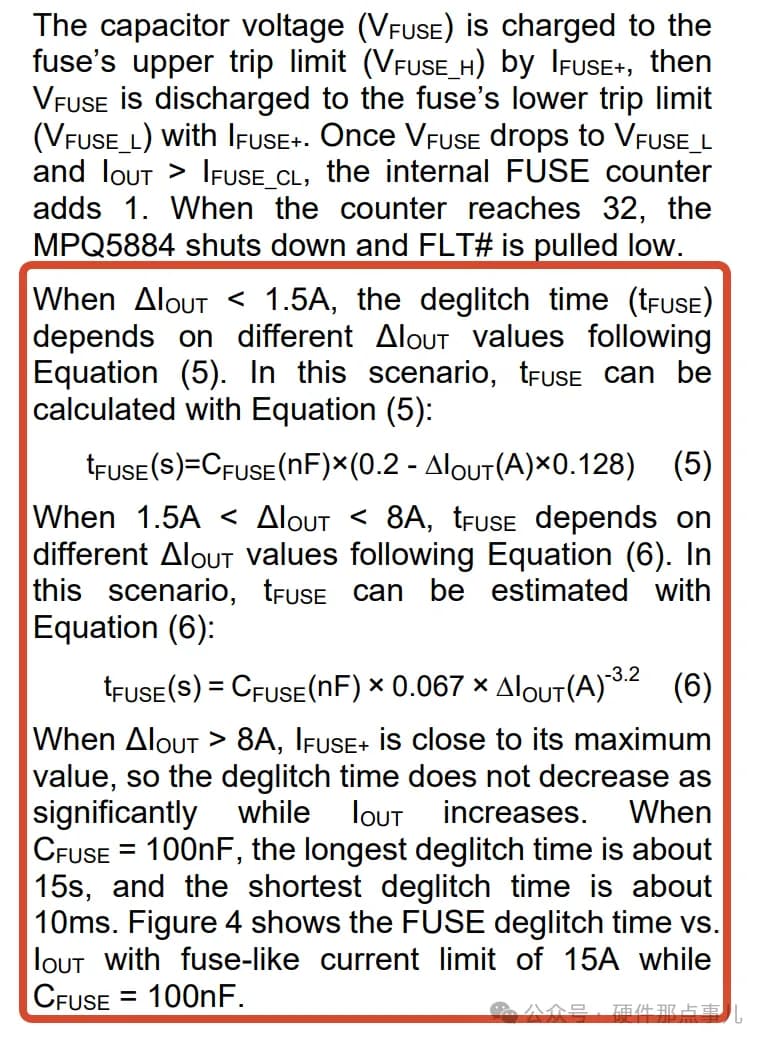

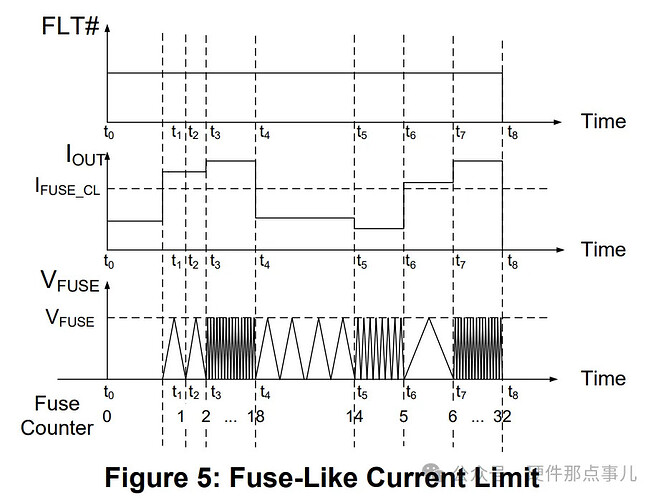

MPQ5884并不是超过15A就立刻关断，而是通过FUSE引脚上的电容进行充放电，并利用内部计数机制形成一个随过流程度变化的I-t保护曲线。电流超过设定阈值越多，FUSE电容充电越快，达到保护条件所需时间越短，这就是所谓的Fuse-Like，也就是像保险丝一样工作。
传统保险丝为什么可以允许短时间冲击？

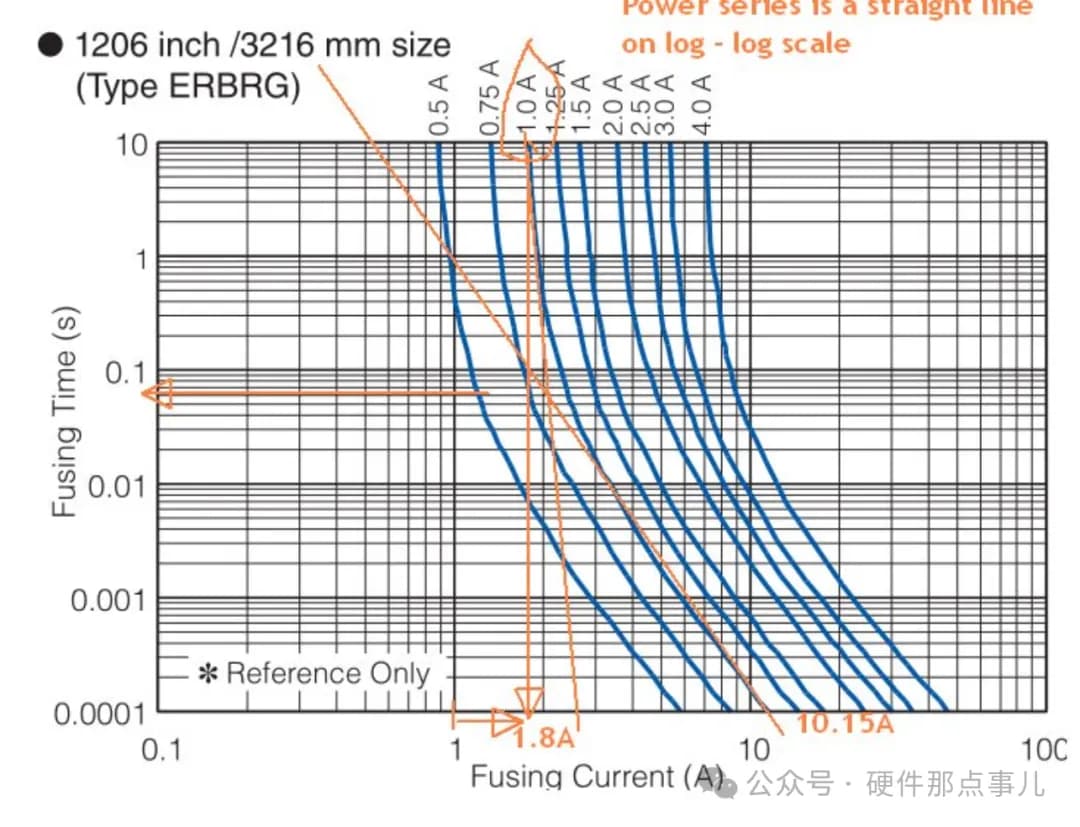

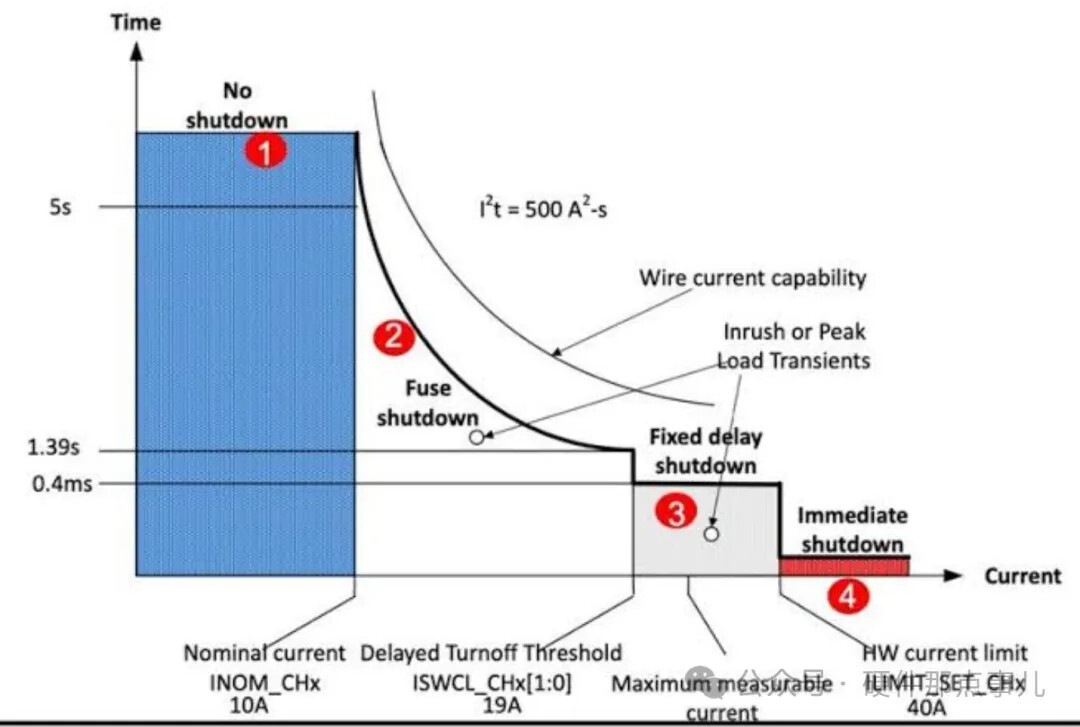

因为保险丝真正感受到的是P=I^2R，电流越大，发热越厉害，因此保护动作与电流×时间存在关系。经常用I^2t来描述这种热效应，举个非常直观的例子10A持续10s：I^2t=1000A^2s，20A持续I^2t=4000A^2s，这意味着电流翻倍，热效应不是翻倍，而是4倍，所以保险丝不会简单地按照超过多少安培就断来设计，而是电流越大，允许持续的时间越短，这就是I²t保护的核心思想。

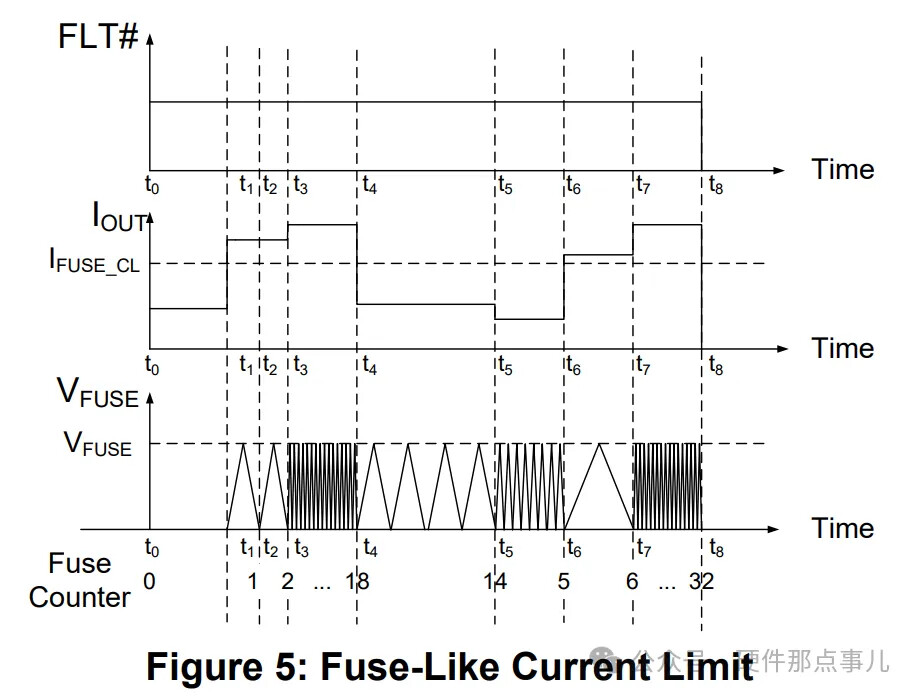

不过这里有一个容易被误解的地方，MPQ5884并不是简单地在芯片内部做一个传统意义上的I^2t数学积分，它采用的是FUSE电容充放电+内部计数器的方式，通过过流程度建立类似保险丝的I-t曲线。
到了真正短路的时候，I-t保护已经来不及了，这种情况下，不能再指望FUSE电容慢慢充电、计数器慢慢累计，因为内部MOSFET的安全工作区可能已经成为限制因素，所以MPQ5884专门设置了SCP，一旦电流达到SCP阈值快速关断。

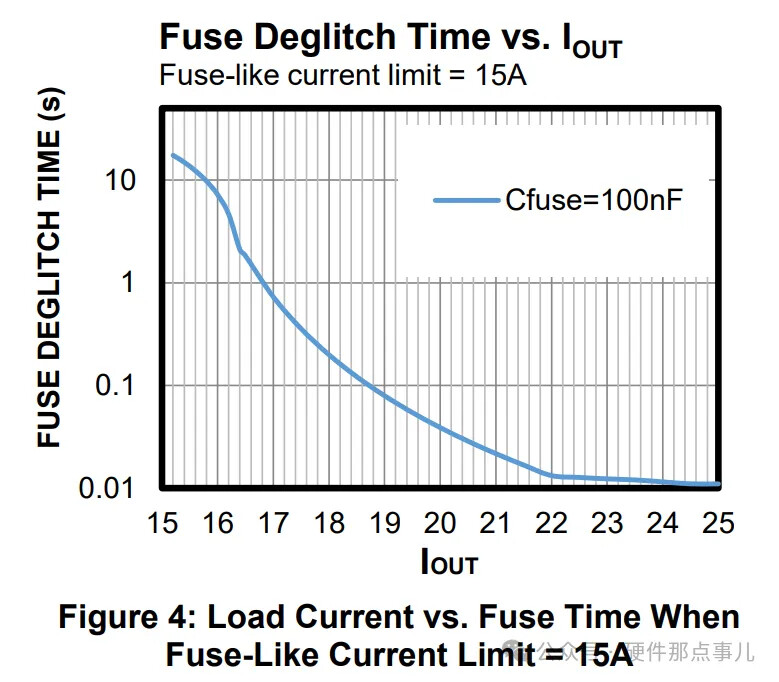

这就是两级保护真正的分工，Fuse-Like给负载留时间，严重过载快速切断硬短路，尽可能快地保护MOSFET，数据手册中在100nF时，Fuse-Like保护的最长延迟大约可以达到15s，而最短可以缩短到约10ms。当然I_FUSE_CL也不是绝对精确的，MPQ5884的Fuse-Like限流值与电流检测参数有关，也就是说，最终限流点会受到KCS误差，RCS精度，VILIM变化等因素影响。所以我们在考虑EFUSE保护阈值设置时，要把电流幅值 + 持续时间 + MOSFET安全工作区+线束冒烟曲线4个因素放在一起考虑。
