QFN（Quad Flat No-lead，方形扁平无引脚封装）凭借其出色的电气性能、优异的热传导能力以及紧凑的物理尺寸，已成为射频电路、电源管理及微控制器等领域的首选封装形式之一。

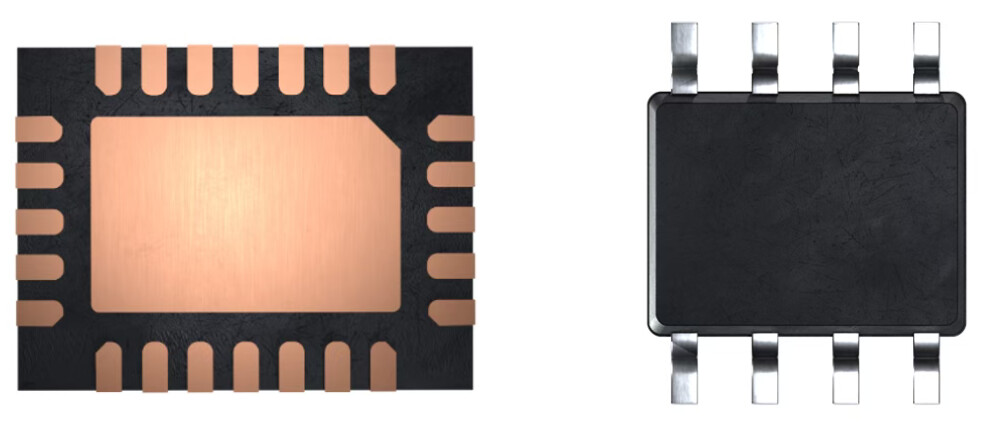

QFN是一种表面贴装型封装。从外观上看，它呈方形或矩形，芯片四周没有传统的 “翼形引脚”，取而代之的是底部四边或周边区域分布的金属焊盘（触点）。同时，封装底部中央通常有一块较大的裸露散热焊盘（Exposed Pad）。这种“无引脚”设计使其与PCB（印刷电路板）的接触几乎完全隐藏在芯片本体下方，从而实现了极小的占板面积。
然而，正是由于其焊盘隐藏在底部且间距较小，手工焊接时难以直接观察焊点状态，这也使其成为电子爱好者与维修工程师公认的“高难度焊接器件”。
在接下来的章节中，我们将详细讲解如何通过热风枪、烙铁以及专业的焊接技巧，安全、高效地完成QFN芯片的手工焊接。
焊接这种芯片有很多种方法，今天给我们演示一下最常用的一种手法，号称成功率在95%以上。废话不多说，直接开焊！
首先是前期准备，放大镜、镊子、焊锡膏、热风枪、电烙铁、洗板水、蘸洗板水的刷子、PCB板子和一个台灯。
其次是QFN芯片 ，这里我们选用MPS的MPQ4583作为案例，这颗芯片采用QFN封装，体积非常精巧，只有QFN-19 (3mmx5mm) 大小。

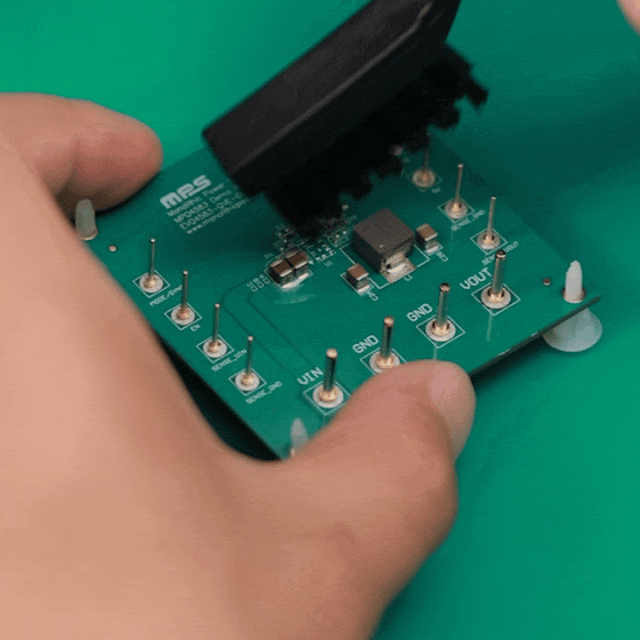

0：使用洗板水把板子清洗一下，使用牙刷。

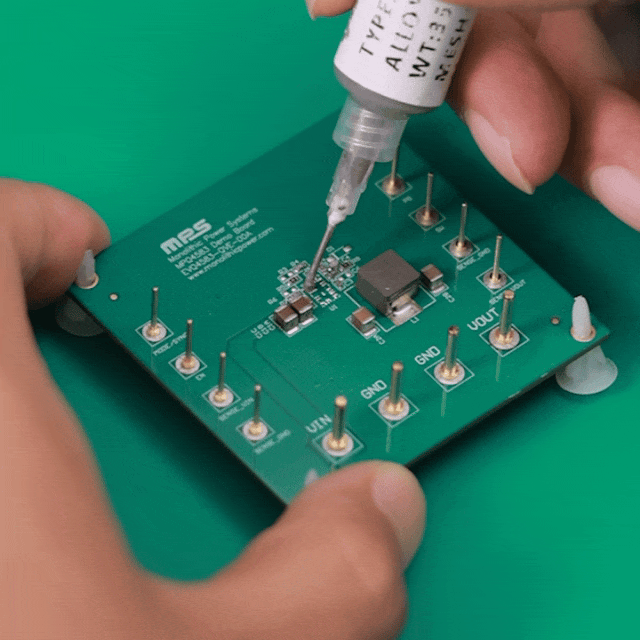

1.首先将PCB底板焊接芯片的位置涂上焊锡膏。 焊锡膏有利于在焊接过程中更好地定位芯片，这有助于提高焊接的可靠性和均匀性，并促进良好的热传导。
2.或者将焊锡膏涂在芯片上，注意不要太大量， 一点点够用就好。

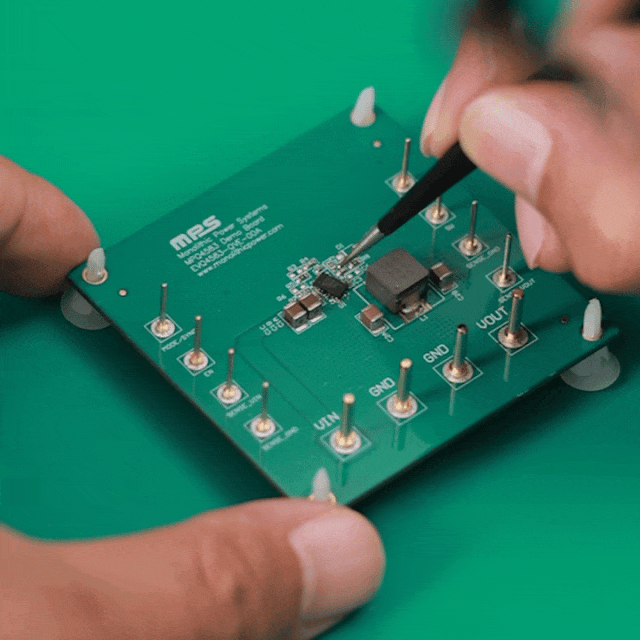

3.将MPQ4583芯片摆放到相应位置上，并用芯片将焊锡膏涂抹均匀。 最好用镊子，好用的镊子也是成功的关键，镊子不能太短，要不然风枪热风会烫手。
4.芯片的位置不用太在意，Pin 1号引脚对齐即可，最终的芯片的位置后面使用热风枪吹的时候再调整。

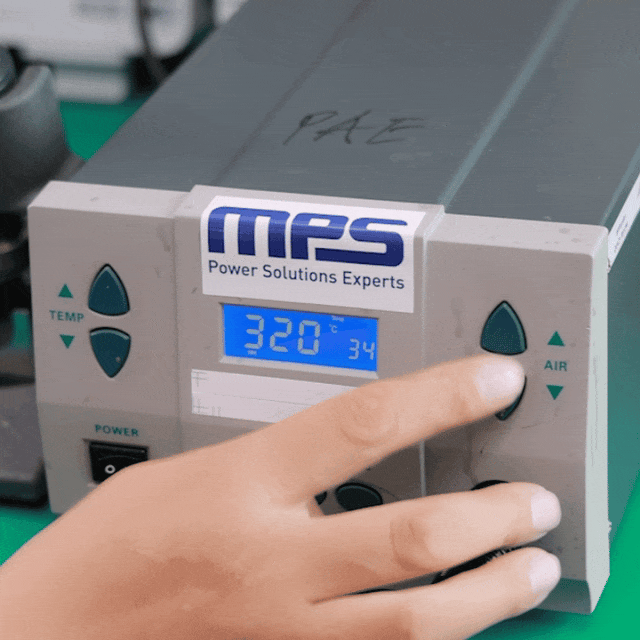

5.将热风枪调整到适当的温度，建议调整到320度左右 （热风枪温度不宜太高， 容易吹坏IC，芯片造成损伤），并根据芯片类型适当调整。
6. 调节风速至30到40， 风速也不宜太高， 容易把器件和周边的电容电阻吹飞。

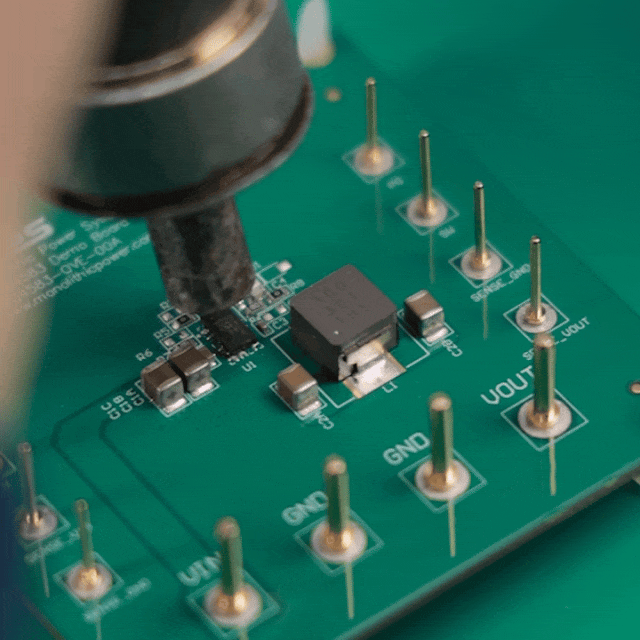

7.将PCB板子固定好，逆时针或者顺时针方向用热风枪均匀地在芯片四周吹风，吹风口与芯片距离1.5CM左右 。吹大概40秒左右就可以看到芯片引脚的焊锡有融化的迹象，并且可以看到芯片在自己找对自己的位置

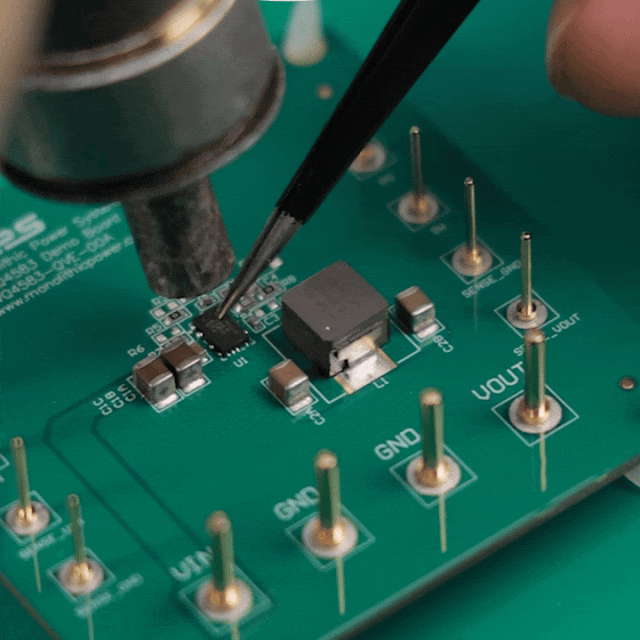

8.当芯片能找对位置后，这时候一定要用镊子轻轻的按压芯片中心位置，压的力度不用太强，否则芯片容易偏移。轻轻的用镊子按压的好处是可以将多余的焊锡挤压出来 ， 并防止虚焊。假如不按压，那么当板子不平整或者芯片比较大，芯片引脚多时，极其容易虚焊。

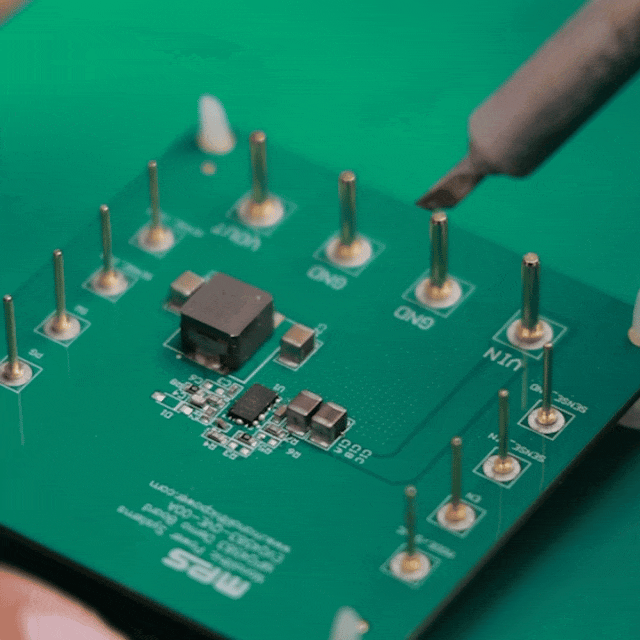

9.当板子冷却后， 用放大镜观察周围的引脚， 看看是否有锡渣。 可以用350度电烙铁将芯片四周巩固一下。这样不但能处理虚焊的管脚，还能将残余焊锡清理干净。

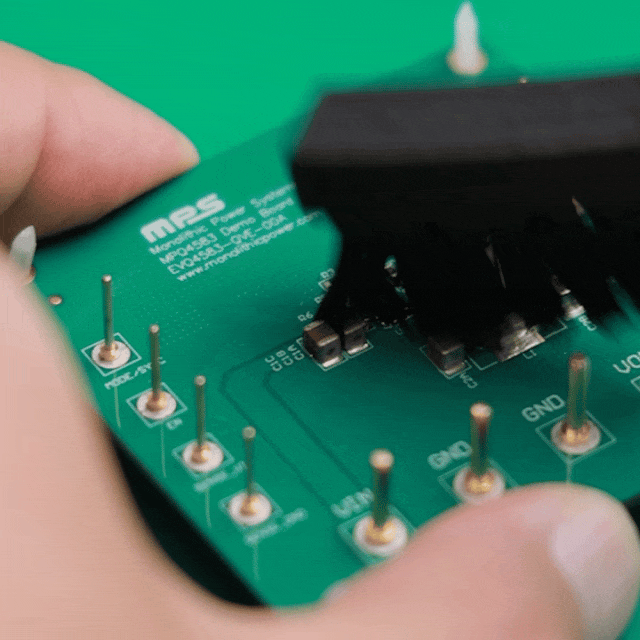

10.最后用洗板水将焊接痕迹清洗干净。 再次用用放大镜观察周围的引脚，确认OK完美焊接并且每个管脚是否有焊锡附着，避免使用手直接接触，以防留下指纹或污渍，或者静电损坏IC。
这样就焊好了！小伙伴们不妨尝试一下这个方法，记得点赞，欢迎交作业~(优秀作业可触发MPS精美周边~)
