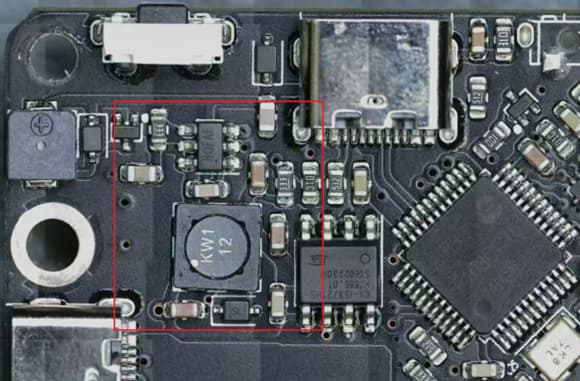

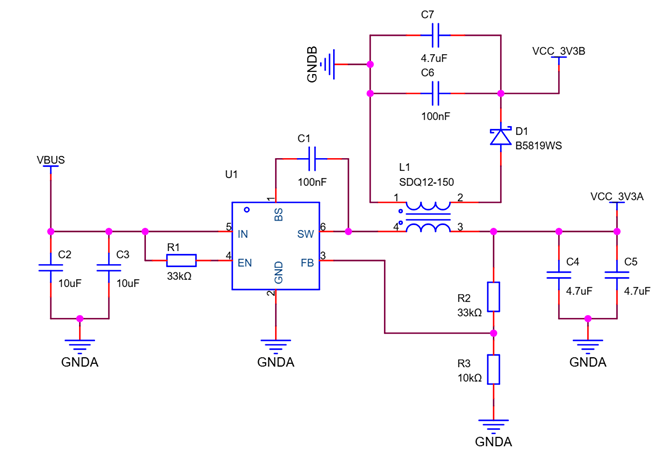

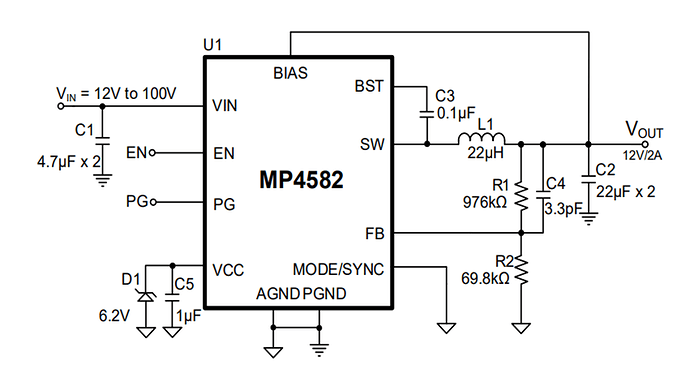

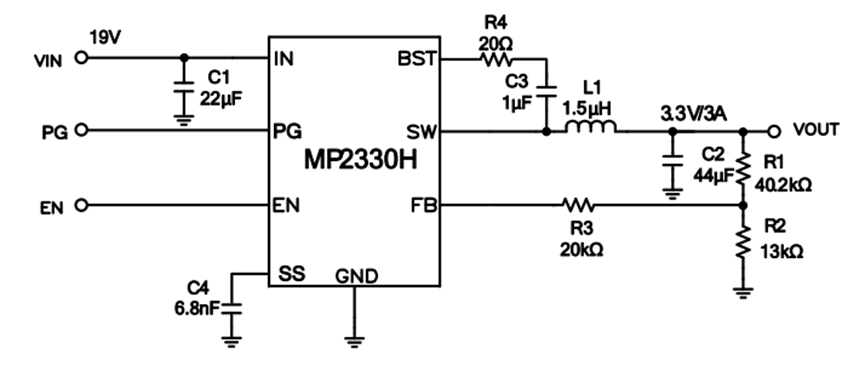

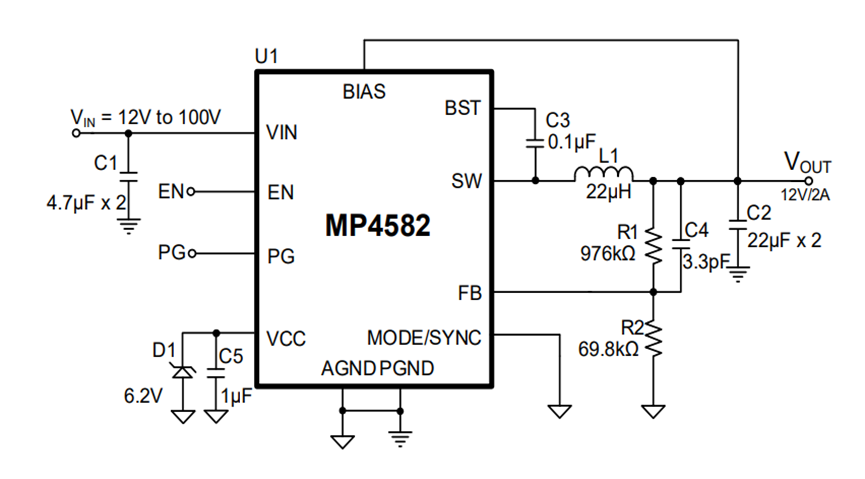

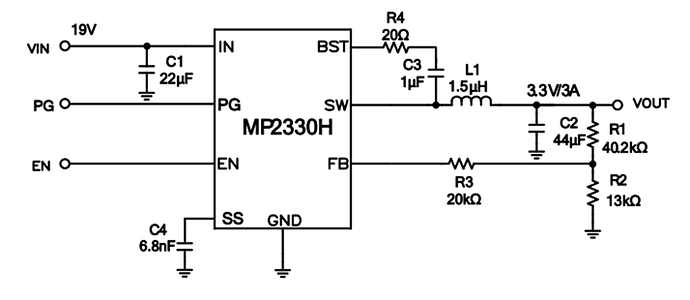

最近好奇拆开了我的低功耗分析仪，看到上面有一坨坨电路很是奇怪，就是下图中圈起来的这个电路，表面上看，这个电路是一个5V转3.3V的Buck降压电路，但是他用的电感确很是奇怪，用的电感竟然是一个四个腿的电感。

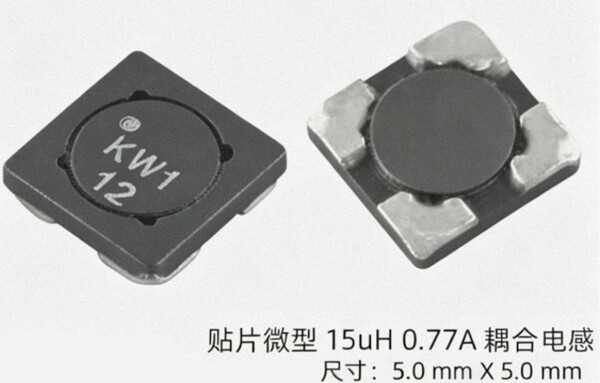

那么机智的我通过电感上的丝印搜索，查到了这个电感是一个耦合电感（其实我感觉也就是小型的变压器，只不过叫耦合电感），感量是15uH，饱和电流是0.77A。那么就很奇怪了，为什么一个Buck要用耦合电感呢？
然后突然间我就想到了之前读过的MPS的电源小课堂里的一篇文章《就说上网能学到真东西吧！MPS手把手教你搭隔离BUCK》，这个不就是电源小课堂里讲到的隔离Buck拓扑吗，本来以为这个电路不会有什么使用范围，现在终于见到活的了！ 而且看起来还非常好用诶！

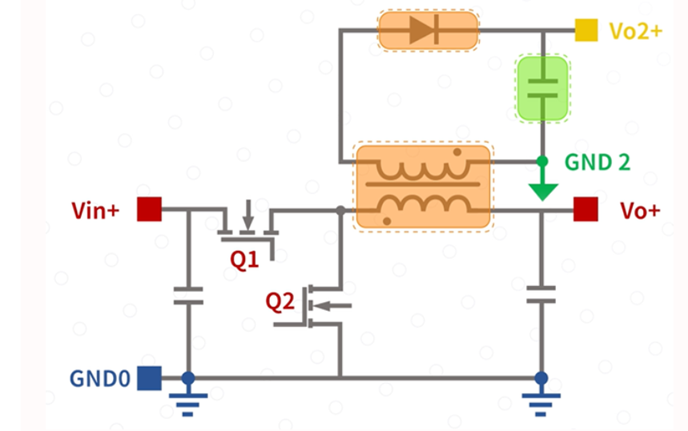

这个隔离Buck是将反激与 Buck 小尺寸的优势结合起来，通过将传统 Buck 拓扑中的电感换成带有二次绕组的耦合电感，增加功率二极管和滤波电容演变而来。隔离Buck拓扑图如下所示：
在MPS电源小课堂里有对这个工作原理有详细的描述，这一部分我就照抄MPS官方的原理解释吧。官方解释如下：
那隔离 Buck 电路具体是怎么工作的呢？下面我们对两种工况下的工作状态进行分析：

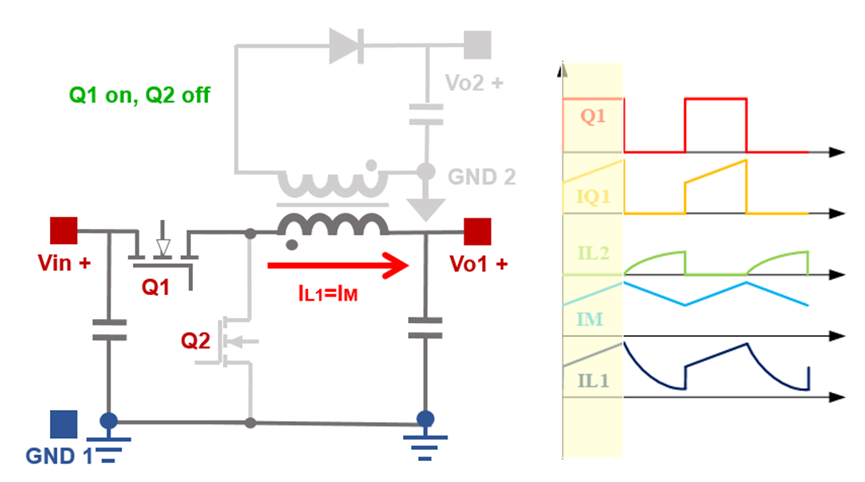

首先，当输出 Vo1 为重载，Vo2 为轻载时，上管 Q1 导通期间，下管 Q2 和次级的整流二极管截止，此时原边电感只有原边励磁电流 IM 流过，原边电感电流 IL=IM。

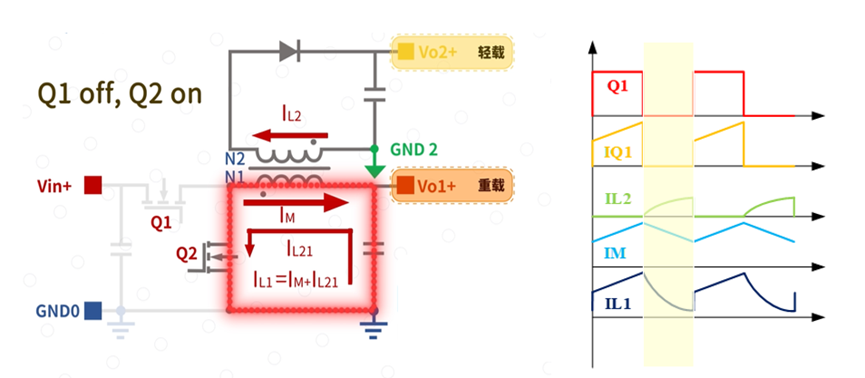

上管 Q1 截止时，下管 Q2 和次级的整流二极管导通，次级电流 IL2 反射到初级绕组的电流为 IL21，IL21 为负方向。公式如下：
IL21/IL2=N2/N1
IL21=IL2*(N2/N1)
流过电感的原边电流 IL1 是正向励磁电流 IM 与负向 IL21 电流的和：
IL1=IM+IL21
由于 Vo1 为重载，Vo2 轻载，IM 大于 IL21，原边电感电流 IL1 方向为正向。
而当 Vo1 为轻载，Vo2 为重载时，Q1 导通时工作模式和之前所介绍的相同。

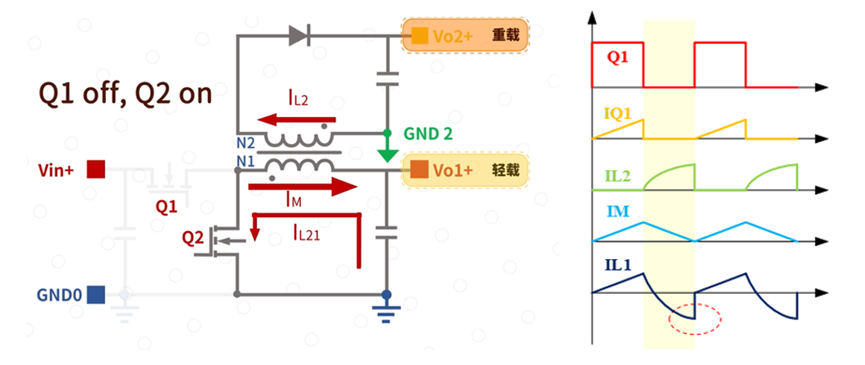

这里重点介绍下 Q2 导通时的工作原理：由于 Vo2 为重载，IL2 反射到初级绕组的电流 IL21 会逐渐大于励磁电感电流 IM，原边电感电流 IL1=IM+IL21 则逐渐由正变负，电感电流反向。

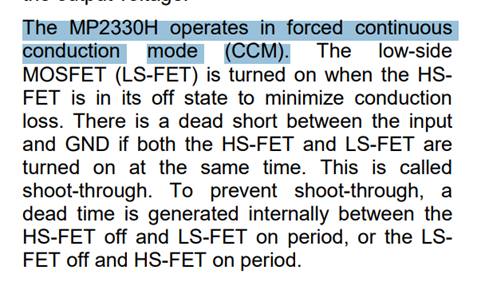

所以 Q2 在这种工况下不能采用二极管（也就是不要用异步Buck）。因此若采用 Buck 芯片来构建隔离 Buck 电路时，需要选择工作在 FCCM 的同步 Buck 芯片。

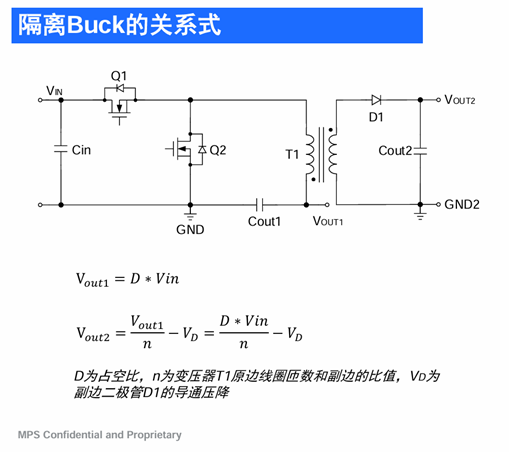

这个隔离Buck的拓扑的输出电压计算公式大致如下：
那么学习了MPS电源小课堂的文章和视频之后，钳工也大致总结了一下这个拓扑使用起来有这些需要注意的地方，分别是以下五点：
1. 副边是开环的，没有反馈，输出电压与耦合电感器的匝比有关，交叉调整率以及纹波可能会有些差，对这个需求高的可以额外加一级LDO稳压。
2. 如果副边的功率比原边功率小的情况下，只能使用同步的BUCK芯片，并且要工作在连续电流CCM模式。如果使用异步二极管那种，无法完成负向电流的处理，副边电压会输出异常。
3. 注意原边和副边的耐压需求，选取合适的耦合电感（本质上也就是变压器）
4. 由于原副边是相互隔离的，所以也可以进行多种组合，例如把副边的正极接到原边的GND，那么就可以组合出来负压。或者把副边的GND接到原边的正极，那么就可以做高边的NMOS驱动或高边的电流采样。
5. 这种耦合电感型号不是特别多，没有特别多替代料，必要的话也可以定制变压器。
