希望稳定工作在17a,同时，目前板块存在12a时mos温度达到了70度，这是否正常以及如何提高电路的电流承载能力
MP9928是外置MOSFET，它本身不承担大功率电流，它只是负责PWM控制，保护啥的，。所以你说的输出电流能力上限并不由芯片本身决定，而是取决于外部选用的 MOSFET、电感、采样电阻以及PCB散热能力，比如你现在比较关心mos温度，那你就看看规格书里MOS结温是多少，如果是150，那你只是达到了70度，没啥问题
需要注意两点，

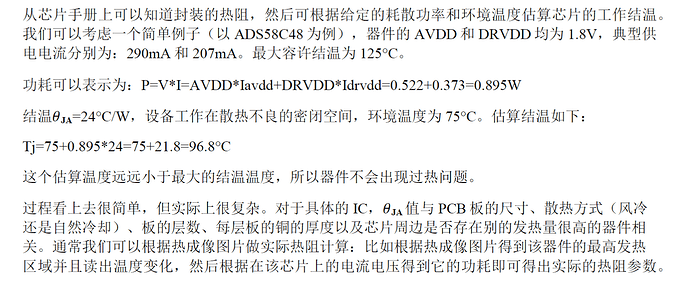

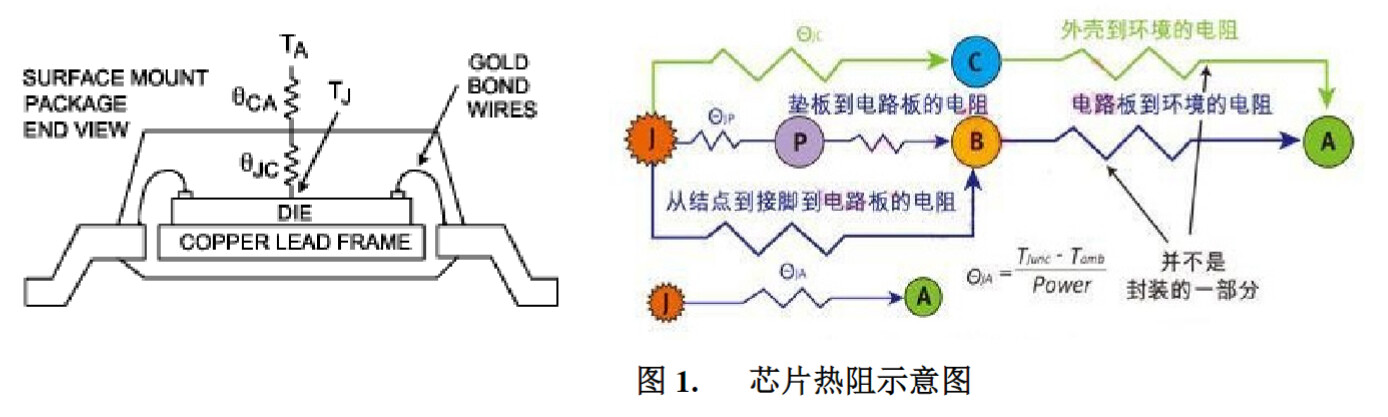

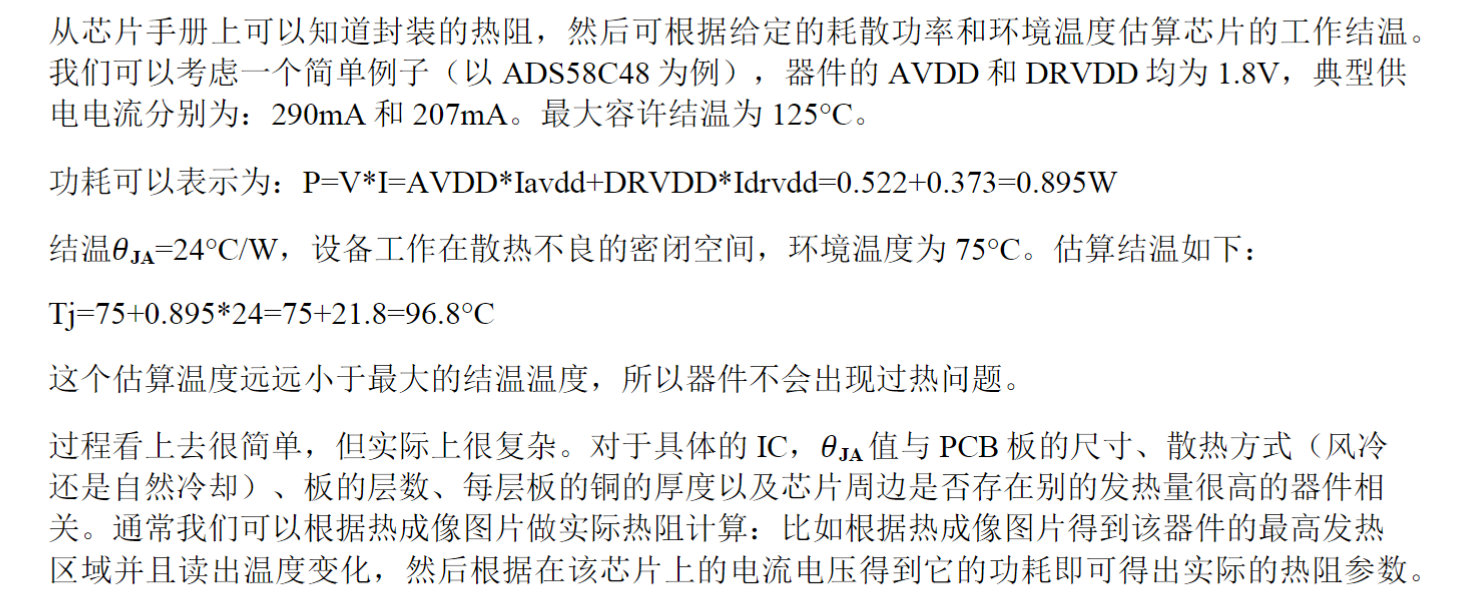

1.估算MOS管的结温（不知道你说的70度是结温还是壳温），需要通过壳温和热阻去反推结温，确保结温在MOS的规格书内（比如楼上说的150℃内）。
2.注意设备使用的环境温度，不知道你测试的70℃是在多少摄氏度下测试的。假如是25℃下测试的，那么设备又需要满足65℃（40℃温升），那么我觉得70℃的壳温就很危险了，可能结温会超。
如何做到大功率？我觉得可以从以下两点出发：
- MOS管选择小电容的（开关速度更快，开关损耗更小），低导通电阻的。
- 做好散热，比如多加铜皮，多打过孔散热，或者加散热片，加散热风扇等。
其余的和楼上说的保持一致，输出能力主要还是看外部MOS的能力，和芯片的关系不是很大。

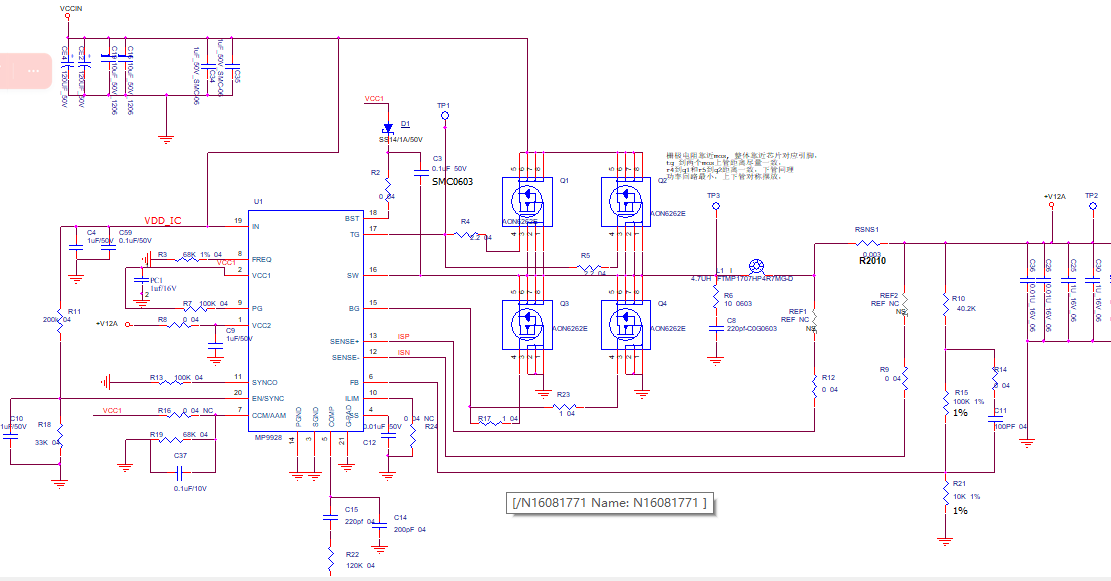

我选用mos型号CSD18540Q5B，ciss 3250pf rds 2.6m欧 电感采用TMPC1707HP-4R7MG-D,isat 41a irms 25a dcr4.8m欧，整体设计几乎参考demo版，频率为300k 但是mos和电感温度依旧过高，不加散热16A运行30分钟不到就上升到130度，加散热维持在100度，在现有板子基础上我有更改什么来降低mos温度，如果现有板子无法完成我应该修改什么地方
哈喽，看着你选的MOS的结电容可能有点大，

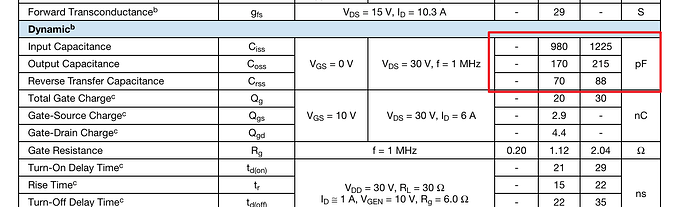

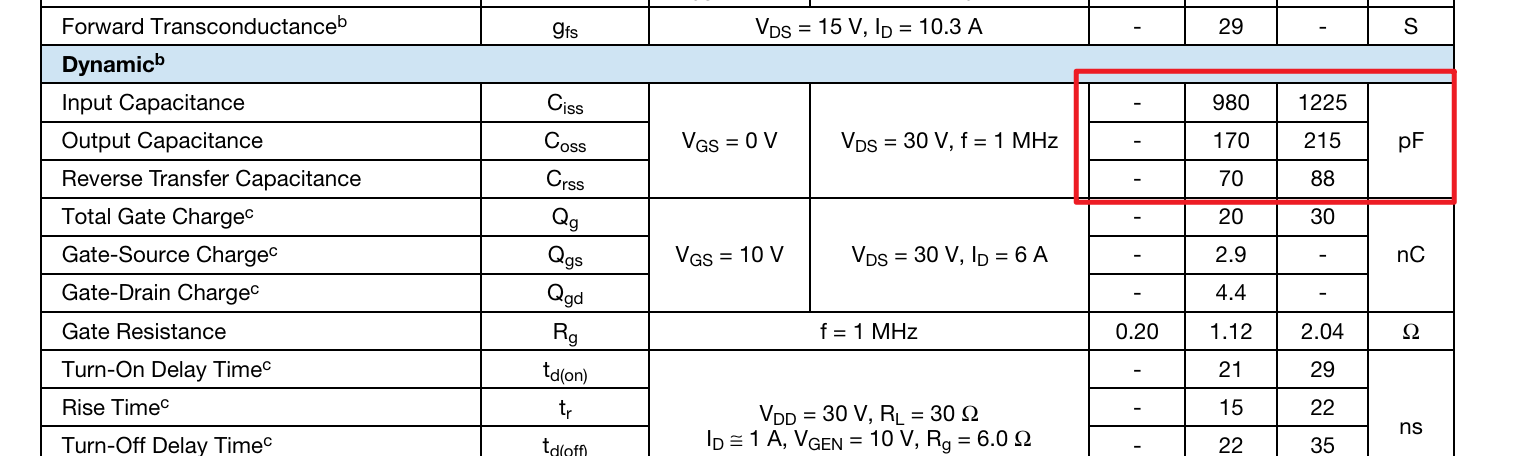

官方的Demo选取的是Vishay的SQJ850EP
电感温度大概多少？目前PCB的散热做的怎么样？有没有铜皮散热？过孔到其他层？增加铜皮厚度也可以增加散热。

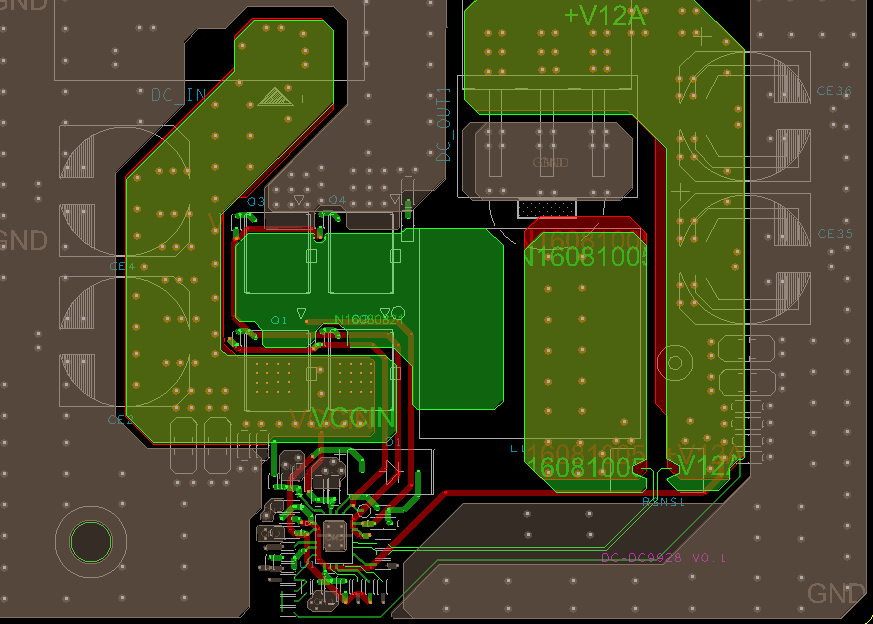

目前是MOS并联的吗？可以看看layout吗

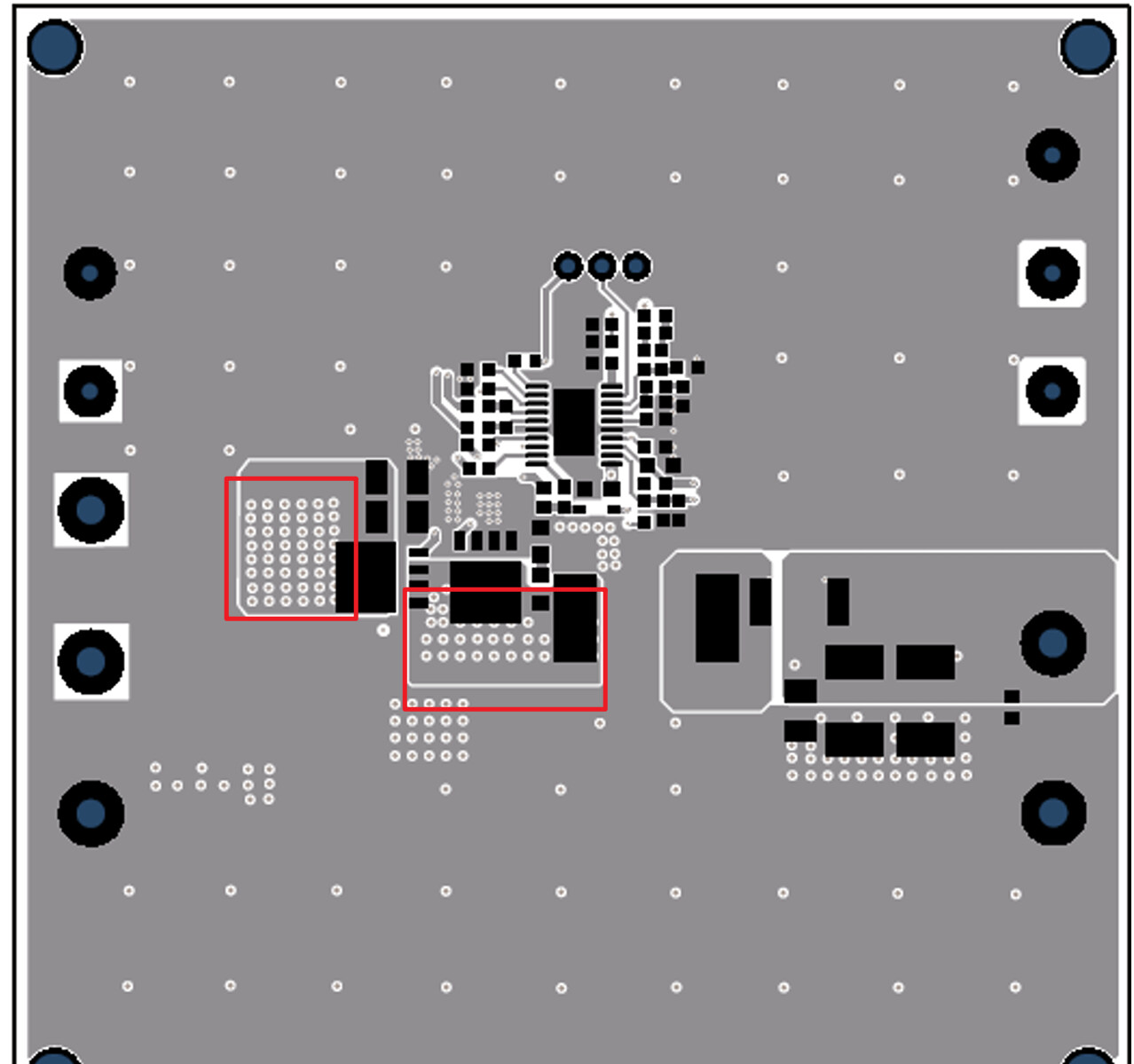

官方的DEMO是4层PCB，并且MOSFET有大量的过孔和内层外层铜皮增加散热。
