【官方资源】温升、EMI、可靠性不再"三选一":1700V SiC单芯片HF1070,高压辅电一次设计过关

随着AI数据中心、工业自动化、新能源基础设施快速迭代,高功率密度、高系统效率、高可靠性成为电源设计核心目标。AI服务器领域正在实现规模化落地800V高压直流母线架构,同时工业变频器、三相智能电表等场景也普遍存在高压输入的供电需求。因此,高压化趋势下,辅助电源同时面临输入电压抬升、PCB布局空间紧张双重约束。

传统分立高压方案,需要搭建多颗高压器件,外围元器件多、BOM成本高、调试周期漫长。在宽电压工况中,很容易出现温升超标、EMI调试困难、器件电压裕量不足、整机可靠性差等问题,很难同时兼顾效率、可靠性与系统成本,是高压隔离辅助电源普遍遇到的设计痛点。

针对行业共性难题,MPS推出新一代高压离线电源方案——HF1070,一款高度集成的1700V SiC反激控制器,帮助工程师攻克高压隔离辅电多项设计难题,提升系统可靠性并缩短设计周期。

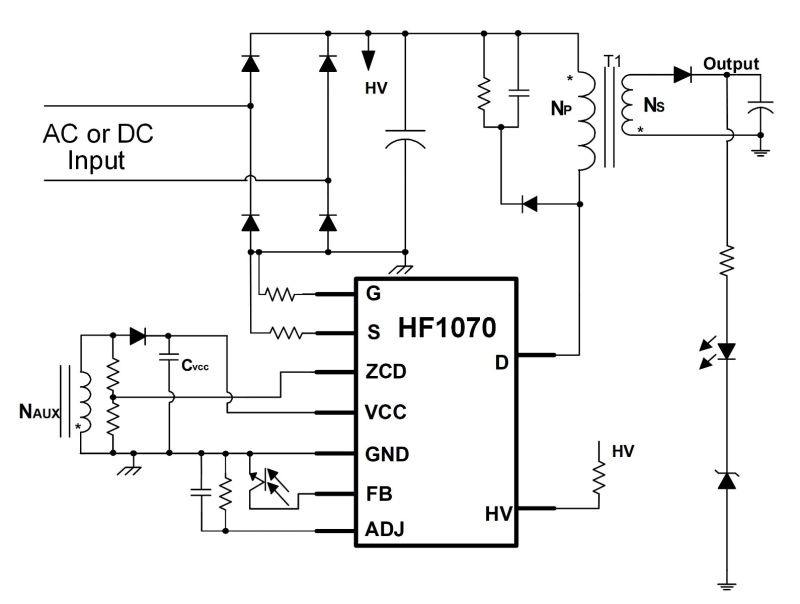

图1:HF1070典型应用原理框图

高压辅电四大工程痛点,你遇到过几个?

1 母线电压走高,器件裕量紧张

AI服务器HVDC母线、工业变频器、三相电表整流后输入电压接近千伏。分立方案需要挑选高压MOS,额外增加钳位、吸收电路;开机、短路工况Vds尖峰极易超标,器件选型与PCB布局难度大。

2 效率温升矛盾突出,散热设计头疼

高压工况开关损耗大,满载时芯片发热明显。不少方案虽然可以输出额定功率,但高温裕量不足,整机只能降额使用;增加散热件又会占用宝贵的PCB板面积。

3 EMI 调试周期长,耗费研发精力

高压还带来了较强的dv/dt噪声,造成共模干扰突出。传统方案开关速度不可调,想要过EMC只能堆砌RC吸收、磁珠和EMI滤波器,既拉高BOM成本,又会带来额外损耗。

4 繁琐的保护搭建

光耦失效、输出短路、输入异常等故障,都需要完整保护逻辑,分立方案需要大量外围器件来搭建保护功能,物料数量激增。

HF1070 四大核心能力,直击高压辅电痛点

HF1070并非简单把SiC器件做集成,而是从功率器件、控制算法、EMI优化、保护体系、方案精简多维度解决工程实际问题。

01 1700V SiC单芯片高度集成,精简 BOM,耐压余量充

HF1070采用SOIC‑14‑9L封装,内部集成1700V SiC功率器件+1200V高压电流源启动电路,实现了:

:white_check_mark:省去外部高压MOS和独立高压启动器件,减少外围元器件,简化PCB布板;

:white_check_mark:1700V耐压,面对800‑1000V母线预留充足电压裕量,大大降低高压击穿风险;

:white_check_mark:Rds (on)=1.2Ω,覆盖25‑40W中大功率,减少多器件选型匹配工作;

:white_check_mark:DC 30V-1080V超宽输入,AC、DC双输入兼容,适配工业、AI服务器等多样化高压母线。

图2:HF1070封装参考图

02 QR+CCM 混合控制架构,兼顾高效率、低噪声与散热

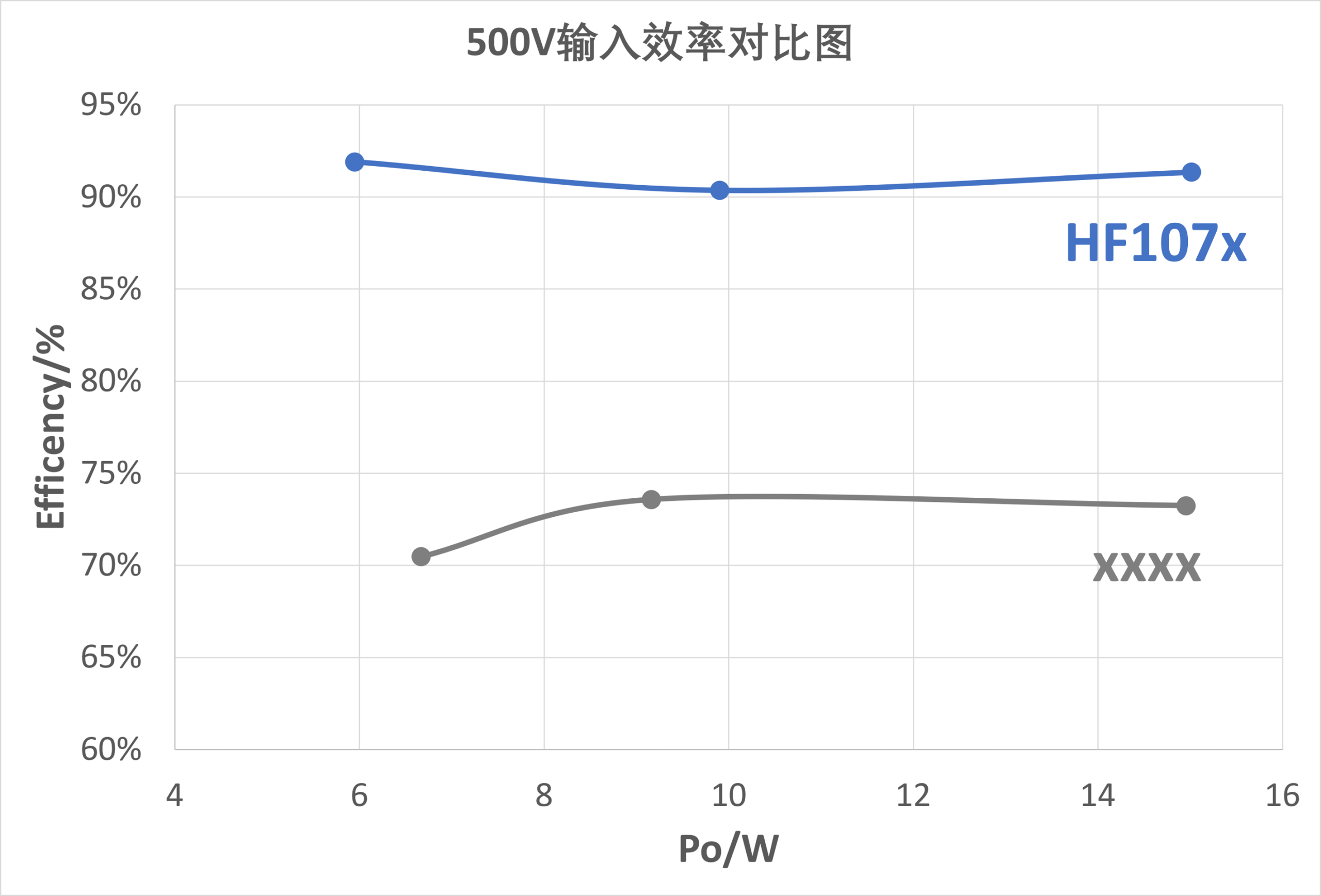

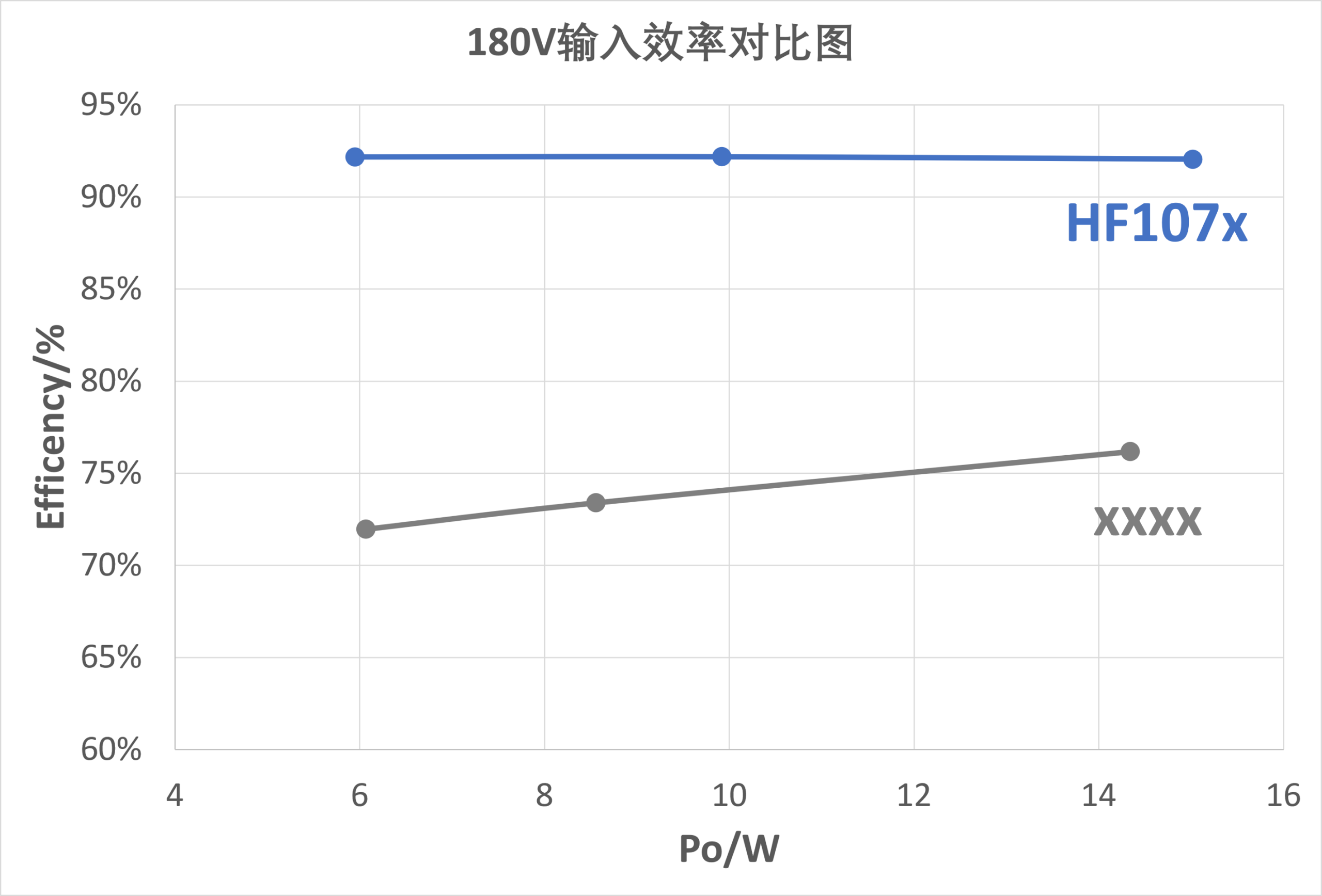

传统准谐振(QR)反激方案存在明显短板:低压输入时原边电流偏大,损耗与发热表现不佳;同时在轻载和动态工况下易发生谷底跳变,产生音频噪声,对终端设备体验产生影响。HF1070采用连续导通模式(CCM)与准谐振(QR)相结合的控制架构,根据输入电压自适应切换工作模式,兼顾高效率(↑20%)、低噪声与器件安全:

  • **低压区间:支持CCM/QR灵活切换。**借助CCM改善低压工况下的损耗与发热问题,提升转换效率;负载变化时切换QR模式,兼顾优异的动态响应能力。

  • 高压区间:强制QR谷底开通,关闭CCM模式,以防止启动或输出短路期间因电流累积带来的器件应力问题,依靠谷底开通降低开关损耗,拉高整机效率。

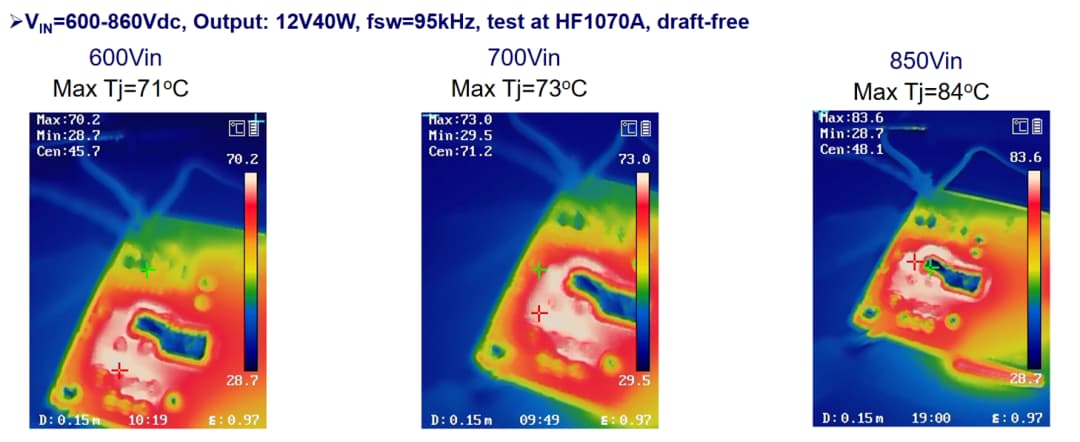

此外,更高的转换效率意味着更低的系统温升和更小的散热需求:850V输入、25℃环境温度下,芯片结温仅约84℃,对应温升约60℃,有助于实现更紧凑的高功率密度电源设计。

图4:HF107x 在不同输入下的最大结温图

03 驱动速度外部可配置,简化EMI调试工作

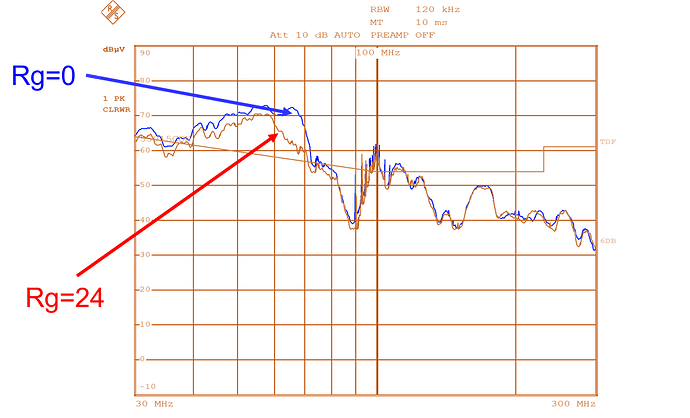

**HF1070 芯片G引脚支持外部调节驱动速度。**工程师可以根据EMC测试结果灵活调整开关上升/下降速率,不用大量增加RC吸收、磁珠,兼顾开关损耗与EMI性能,缩短调试周期,改善共模EMI表现。如图5所示,通过对比不同Rg的CDN模拟辐射特性,展示了增大Rg能有效改善系统的EMI特性。

图5:HF107x不同Rg下的CDN模拟辐射特性

04 全套可配置保护功能,提升高压系统可靠性

HF1070 芯片内置全套可配置保护功能,多项保护参数支持外部配置:

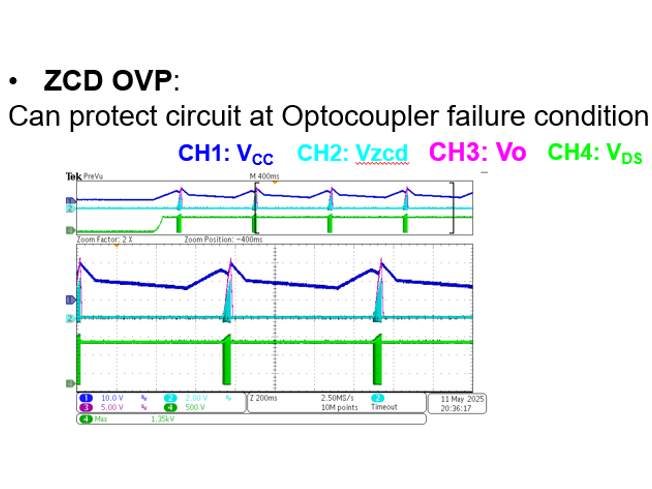

  • ZCD‑OVP原边采样输出过压保护:光耦失效依旧可以实现过压保护,规避隔离电源光耦失效烧毁后端设备的风险;

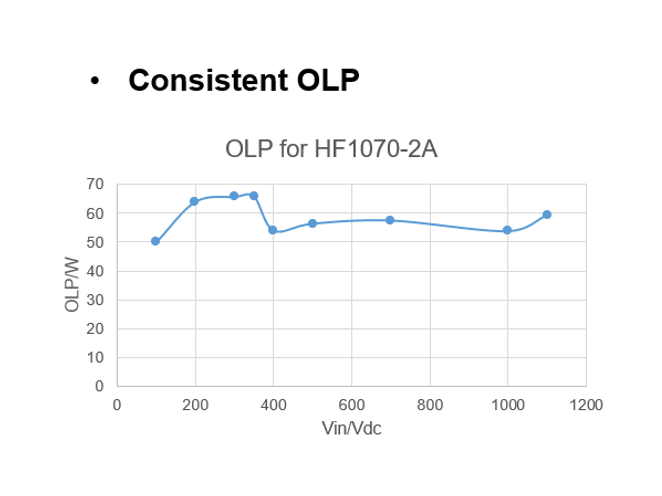

  • OLP过载保护、SCP短路保护、OTP过温保护、VCC OVP/UVLO;

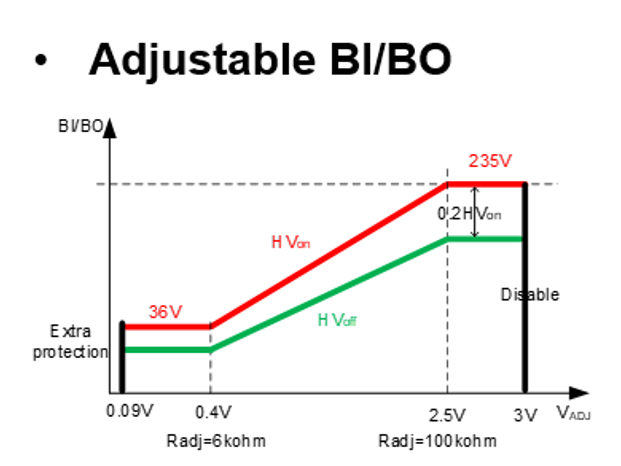

  • BI/BO输入欠压、过压保护阈值支持外部调整;

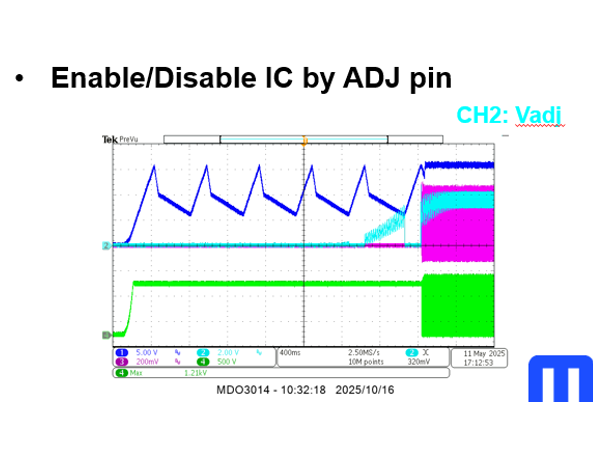

  • ADJ引脚支持外部使能关断芯片,方便系统电源管理。

图6:HF107x不同Rg下的CDN模拟辐射特性

高压系统故障代价高,绝大多数保护功能均内置芯片内部,无需额外搭建外围电路,保障异常工况设备安全。

三大典型应用场景

HVDC 高压辅电

面向600‑1080V直流母线,1700V SiC单芯片方案,低温升、高可靠性,覆盖25‑40W功率,是800V母线AI服务器辅助电源优选方案。

工业变频器、储能变流器内部辅电

适配宽电压输入,完善故障保护,降低开发门槛,用于高压母线隔离辅助电源。

  • 工业变频器:输入110Vac~759Vac,功率20~100W

  • 储能变流器:输入160VDC~1100VDC, 功率20~100W

三相智能电表

适配380VAC交流输入,满足低空载功耗、EMI合规等电表行业要求,BI/BO阈值可配置,覆盖15‑35W功率区间,电表工况稳定性强。

总结

高压辅助电源的竞争,早已不只是比拼器件耐压参数,而是要实实在在解决温升、EMI调试、保护可靠性、BOM数量等工程痛点。HF1070依靠单芯片SiC集成方案,把分立方案多颗器件实现的功能收拢到一颗芯片,降低高压电源设计门槛,帮助工程师快速打造高效率、高可靠性的高压隔离辅助电源。
