这个是帮朋友解决的一个恒流源上电烧电路的问题,问题也很有意思,也很奇葩。
问题描述
朋友的电路是如下图所示的Howland恒流源(大致是这个拓扑,实际放的不是朋友的原理图),但是一上电,没有恒流输出,反而立马烧采样电阻(本图中的R15)。
这个是帮朋友解决的一个恒流源上电烧电路的问题,问题也很有意思,也很奇葩。
问题描述
朋友的电路是如下图所示的Howland恒流源(大致是这个拓扑,实际放的不是朋友的原理图),但是一上电,没有恒流输出,反而立马烧采样电阻(本图中的R15)。

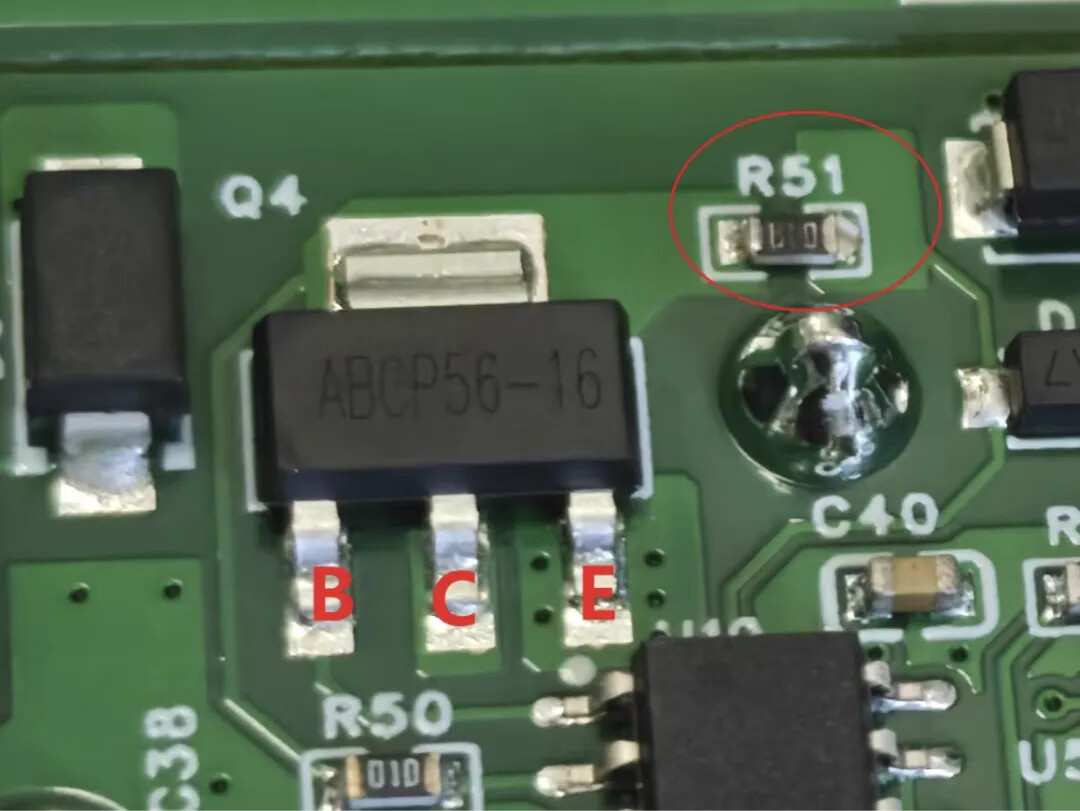

然后基本可以断定的封装画错了,于是给群友说,你的封装可能是画错了,因为常用三极管的人一般都会很敏感管脚顺序,从左到右一般都是BCE,MOS管从左到右一般都是GDS。

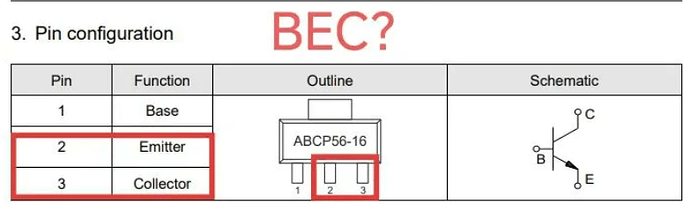

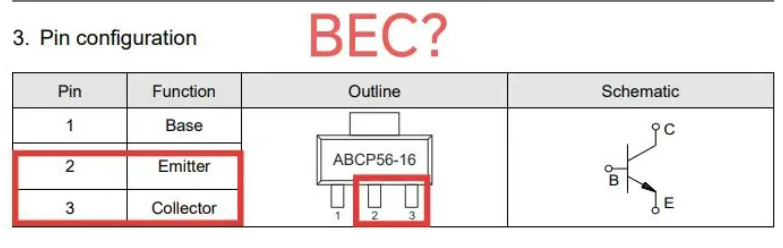

然后更奇葩的来了,朋友说他封装没画错,封装也和规格书里一样!规格书里就是BEC!!
问题解决

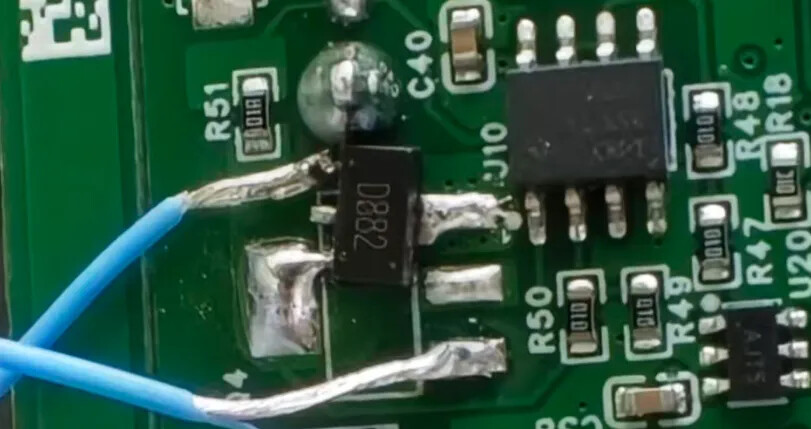

感觉这个三极管很不正常,所以让群友飞线更换了另外一厂家的三极管,问题解决。恒流输出正常。不过这个PCB板子是没法用了,因为C和E是颠倒了,只能重新打板了。后续和厂家核对,确认商家规格书有误。真是被坑了一个大爹。
总结
这么多厂家封装都是正确的,偏偏选了个规格书和封装不正确的,还是冷门的厂家,被坑到了。任何三极管和MOS管在第一次使用的时候要严格核对规格书及PCB封装的管脚定义!
三极管检查封装默念BCE(从左到右),MOS管默念GDS(从左到右)![]()
![]()
