在人形机器人、无人机、车网互联及工业等电池管理系统（BMS）中，放电（DSG）MOSFET的导通控制直接影响系统安全性与用户体验。随着电池包电压升高（64V、72V甚至更高）和容性负载增大，DSG MOSFET在启动瞬间面临的冲击电流问题日益突出。
当容性负载（如电机驱动器、逆变器）接入电池包时，若 DSG MOSFET 瞬间全导通，电池电压会直接加在负载电容上，产生巨大的浪涌电流，从而导致：
触发过流保护，系统无法正常启动；
超出MOSFET的安全运行区（SOA），导致MOSFET损坏甚至烧毁；
产生电磁干扰（EMI），影响系统稳定性。
传统解决方案是增加预充电路：通过一个小功率开关和限流电阻预先给负载电容充电，待电压接近电池电压后再导通主MOSFET。但这种方法的弊端显而易见：
额外BOM成本和PCB面积；
预充时间固定，适应性差；
控制逻辑复杂，可靠性下降。
MPS最新一代AFE产品MP3718，凭借4级限流软启动（DSG Soft Start）技术，彻底解决了这一痛点。它内部集成了用于独立充放电控制的高压侧MOSFET（HS-FET）驱动器，其放电（DSG）MOSFET驱动器具有可配置的缩放电流软启动（SS）功能，可提供受控开启，无需外部预充电路。

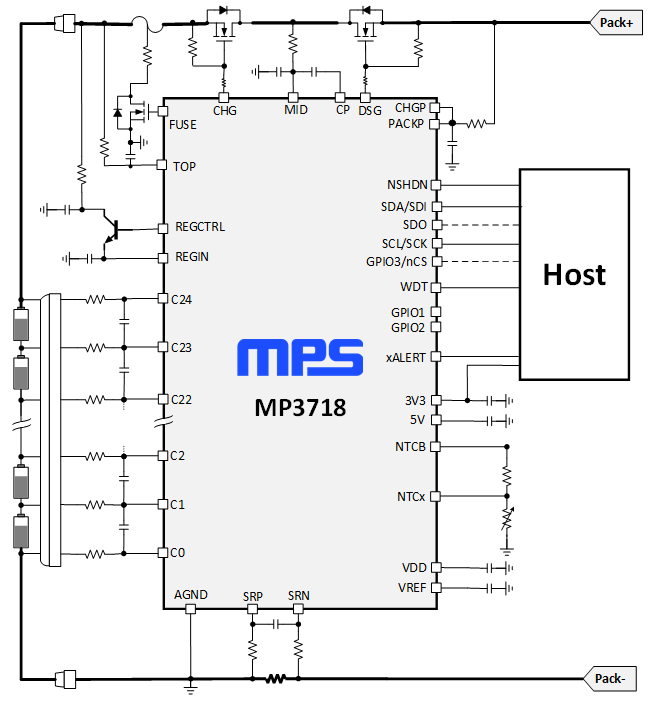

图1：MP3718原理图
MP3718集成了高侧N-MOSFET驱动器，采用**分段线性功率控制（Piecewise Linear Power Control，PWL），**接近恒功率控制，优势明显。
更贴近MOSFET SOA边界
启动时间更短：典型应用中，相比恒流控制可从200ms缩短至140ms（缩短30%）
无需预充电路，降低系统成本和复杂度
灵活适配容性负载
可编程配置：支持50μV~4000μV基准电压调节，40ms~1280ms超时定时器可自定义，适配多场景需求
性能展示
分段线性功率控制接近恒功率控制，它根据VDS与VB+的比值来改变恒流设置，作为实现近似的恒功率控制。在典型的应用中，与恒流控制相比，PWL（分段线性功率控制）可以将启动时间从200ms缩短到140ms。

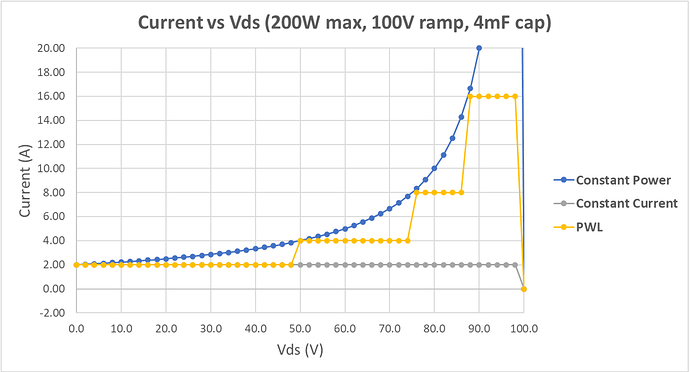

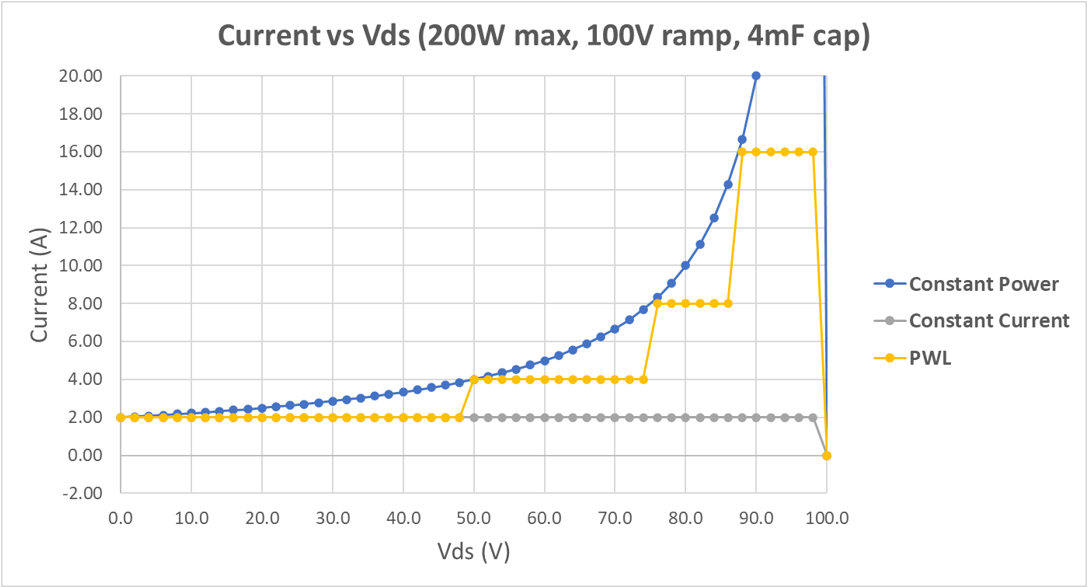

图2：恒功率vs恒流vs分段线性控制
将4个软启动阶段映射到MOSFET SOA曲线，可见每个阶段的(VDS, I_D)工作点均落在SOA直流/脉冲限制线以内，近似恒功率的控制使MOSFET始终安全运行。

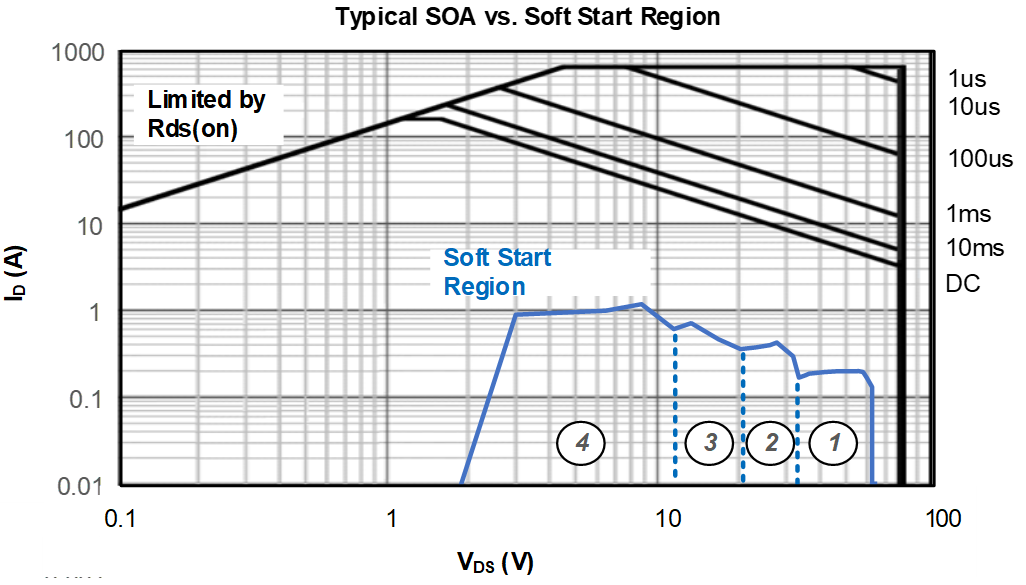

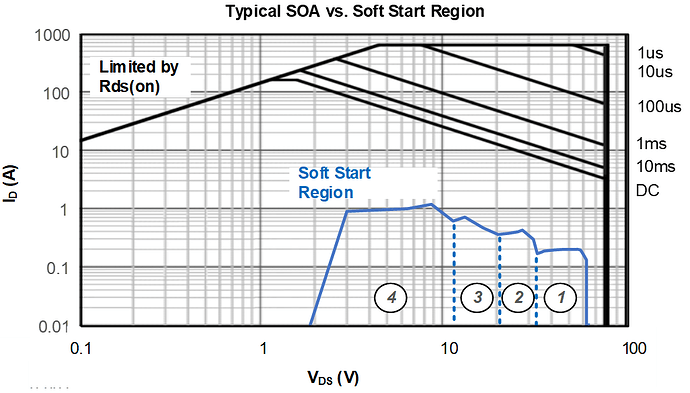

图3: MOSFET SOA曲线示意图

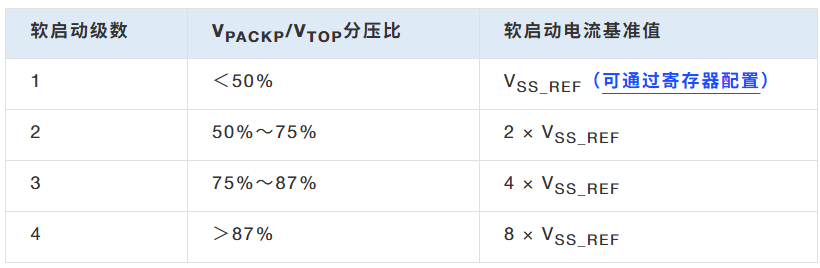

该PWL控制方式可以实现可配置的4级限流软启动，通过监测VTOP（电池电压）与VPACKP（负载侧电压）的比率来动态调整限流阈值。这里总结了MP3718的4个软启动阶段和相关的限流阈值。
EV3718评估板实测数据
这里基于EV3718评估板搭建测试平台，采用4颗并联CRSS042N10N MOS管、60V电池电压、1mΩ采样电阻，针对不同负载电容进行软启动实测：

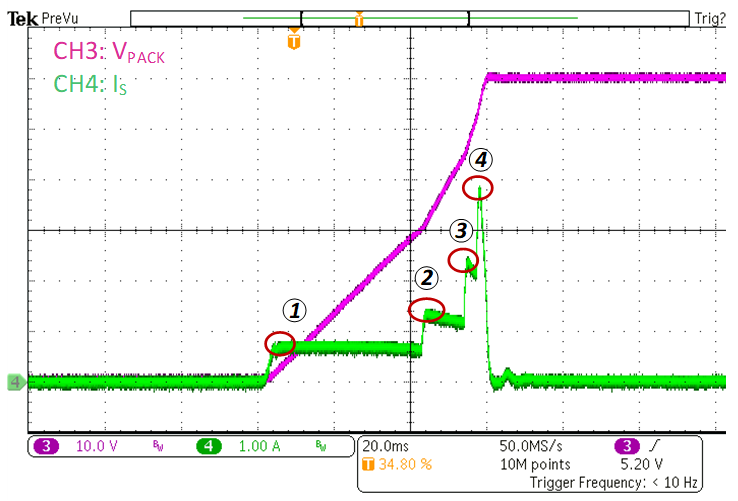

(a) Cload = 1mF, VSS_REF = 750uV

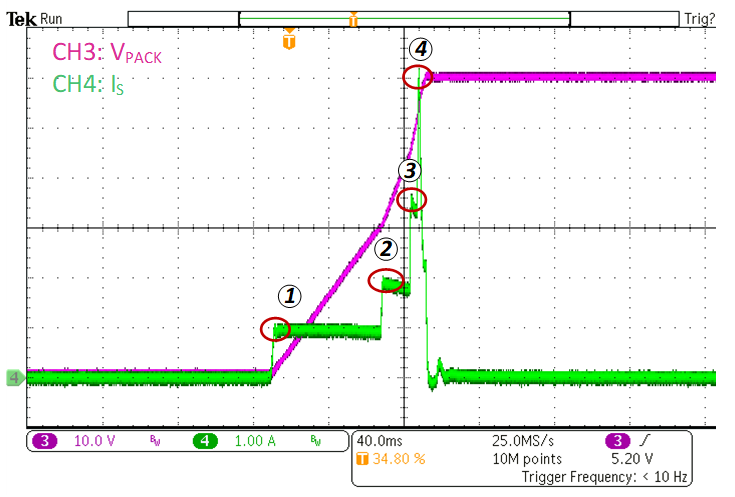

(b) Cload = 1.88mF, VSS_REF = 1000uV
图4: MP3718不同负载电容DSG软启阶段实测波形图
1mF负载电容
4级软启动理论电流0.689A~4.234A，实测0.70A~3.88A，理论与实测偏差极小；理论启动58ms，实测约60ms。
1.88mF负载电容
4级理论电流0.942A~6.540A，实测0.98A~6.12A，曲线拟合度高；理论启动80ms，实测约85ms。
实测证明，MP3718软启动时序精准、限流稳定，无抖动、无误保护。
MP3718 — 不止于软启动的全能AFE
除了领先的DSG软启动外，MP3718作为MPS推出的4~24串电池包监测和保护IC，还集成以下丰富特性：
高精度测量
电压测量：±5mV @25°C，±7.5mV @ -20~65°C，±12.5mV @ -40~85°C
电流测量：±1%精度（-40~85°C，±100mV感测范围）
同步电压/电流采样，支持库仑计数
强大的驱动与保护
高侧N-FET驱动器，独立CHG/DSG控制
分口应用支持：提供CDSG和DSG双放电驱动引脚
低侧驱动扩展：GPIO1/2可配置为与CHG/DSG同相输出，配合外部电路实现低侧驱动
快速短路保护：实测在60V、4并联MOSFET条件下，空气开关短路测试中MOSFET微秒级关断，无损坏
低功耗
关断模式（Shutdown）< 1µA（3.3V LDO关闭）
待机模式（Standby）< 100µA
总结
MP3718不仅具备业界独特的DSG软启动控制方式，还在测量精度、保护完整性、电源灵活性等方面优势明显，尤其适合对安全性和可靠性要求严苛的储能、轻型电动车、电动工具等应用。
MP3718让MOSFET软启动不再是设计难题，而是系统可靠性的坚实保障，助力绿色能源未来。
