高压 Buck方案：百伏耐压低静态功耗电源方案（MP4581）

活动发布 慕展专区
1

百伏耐压低静态功耗电源方案（MP4581），带来的启示采用标准ESP8封装的芯片能够满足高压和低静态功耗的需求，满足汽车电子相关的应用需求。

The MP4581 is a high-efficiency, synchronous step-down converter with integrated power MOSFETs. It provides 0.8A of output current (IOUT) in a buck topology from an input power supply of up to 100V.
The MP4581 features constant-on-time (COT) control, which provides fast transient response and facilitates loop stabilization. The configurable operation frequency can be set between 100kHz to 1MHz via an external resistor.The MP4581 supports high-efficiency pulse-skip mode (PSM) while operating under light-load conditions. The valley current limit circuits protect against overload and short-circuit conditions.

产品特性和优势

MP4581的性能如下，确实是非常优秀的一款芯片：
输入电压范围：10V - 100V
输出电压范围：1V 至 -30V
最大90%占空比
625mΩ / 380mΩ 内部 MSOFETs
恒定导通时间（COT）控制模式
可调频率：100kHz 至 1MHz
内部软启动和环路补偿功能
带打嗝（Hiccup）保护的过流保护（OCP）和短路保护（SCP）
轻载高效率模式（PSM）

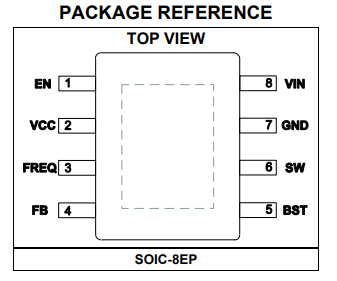

采用 SOIC8EP 封装


2 个赞
2

欢迎讨论！

3

可以展开介绍一下MP4581在汽车电子中的具体应用吗 :star_struck: :star_struck:

4

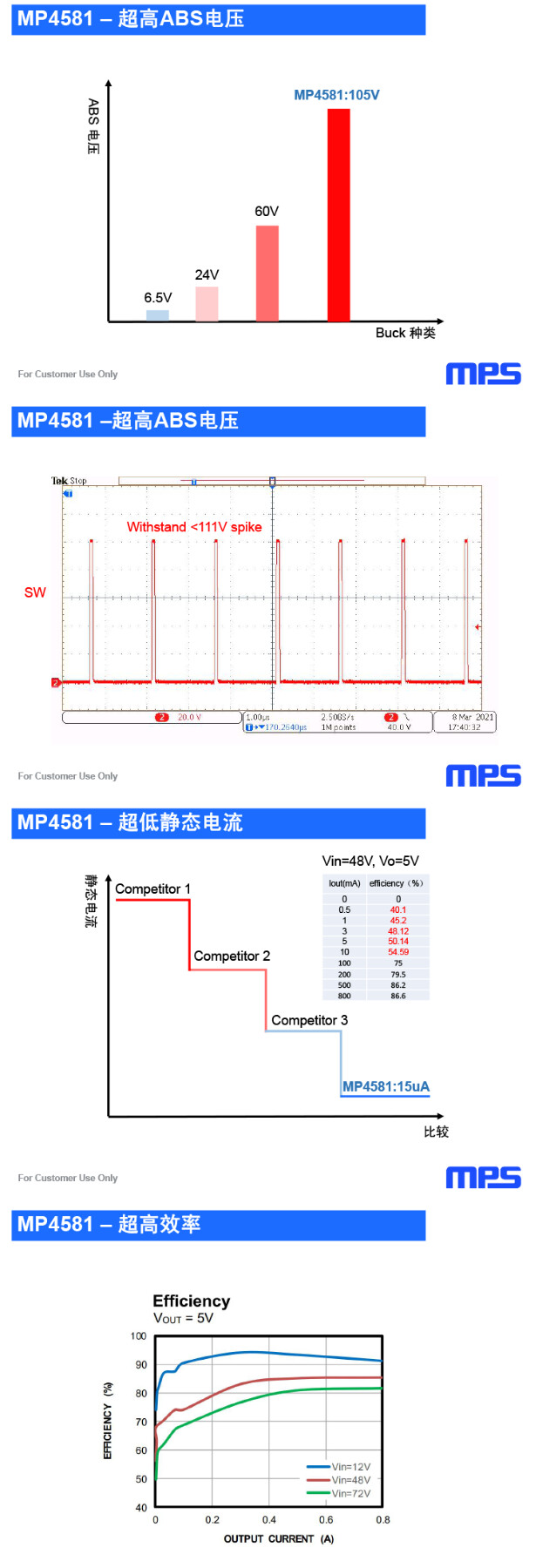

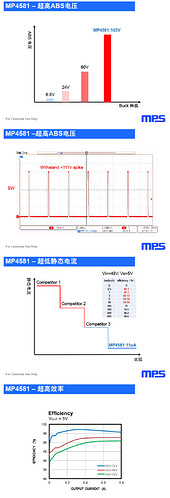

image615×1800 164 KB

5

输入10V， 输出得到30V吗，输入电压和输出电压是否呈正比。还是输入电压的高低不影响输出电压范围，只要提供最小输入电压，可随意得到1-30电压

6

MP4581是降压芯片，输入10V不能得到30V的输出电压。如果要从10V转30V可以用升压芯片来做。
MP4581最大占空比可达90%，也就是说输入在大约33V及以上，输出可随意得到1-30V电压，此时输入和输出电压之间不需要呈线性关系。
