MP8001可以直接和DCDC转换器连接吗

!


VCC接VDD RTN接GND

POE每次不负载增加量大一点就会自动重启,3W的负载按先后顺序加上就不会有问题,如果同时加上,这时候在给POE上电就会启动不起来

您好,新设计建议使用MP8007H进行设计,可以实现PD+DCDC的应用。
官网上面有规格书与DEMO资料:

MP8007H

带 PD 接口的全集成 802.3af 以太网受电设备,集成 13W 原边调节反激或降压转换器

EV8007H-V-00A

IEEE 802.3af PoE PD 接口,集成 13W 原边调节反激变换器评估板

1赞

你好,MP8001 引脚少 体积小,有没有什么不用加变压器的隔离方案,直接POE芯片 接60V DC-DC转换芯片的方案么

您好,PoE隔离方案必须要加变压器,MP8007H内部集成了MP8001协议芯片和 13W 原边调节反激或降压转换器(集成 180V 开关功率 MOSFET),支持 36V 至 57V POE 输入或 24V 辅助适配器输入,您可以看一下上方链接中的规格书。
非隔离应用一般使用MP8001 PD+MP24943 60V DCDC的组合,可以实现您的要求。


不清楚MP8001按照这个方案会不会有问题,VDD接DC-DC正极,RTN接DC-DC负极,直接转换!


这是之前按TI的方案使用下来有问题

你好,我们不加隔离,小用户使用,希望把体积做小,我看那个MP8001好像就是可以直接接DC-DC,但是不清楚会不会有问题,之前做了一个测试板,用的TI的TPS2376DDA-H 就是这种现象,负载必须一个一个加上去才能运行,否则运行不了

您好!MP8001是2013年的物料,新设计已经不再推荐使用了。推荐您直接使用MP8007集成方案进行设计,集成度高,体积小。
MP8007也支持PoE输入,非隔离5V输出,下面是MP8007非隔离5V输出的原理图设计,设计简单,元器件也少,也经过测试与验证。直接将TI的方案替换掉。更多设计资料(SCH、PCB、测试报告等)需要您填写MPSNOW表单获取。
MPSNOW链接: MPSNow-为您提供各类技术支持 - 联系方式 (monolithicpower.cn)

你好,我们还有DC12V适配器输入的要求,同时支持DC8-60V输入,12V输出的要求,麻烦请问一下哪款芯片推荐只有PD功能,没有DC-DC功能,然后把PD功能处理后的电压输入到MPS的宽电压DC-DC呢

您好!需要看您PD的功率要求来进行选择:


如上图所示, 满足bt 71.3W需要用MP8020,满足at 25.5W需要用MP8003A,满足af 13W需要用MP8001。


用的杂牌的POE供电设备,MP8007部分能工作,部分直接损坏,POE供电设备上电会有一个持续100nS的80V 脉冲,后电压稳定输出在48V DC,这个可能和我的设计有关吗

您好!可以尝试使用37~57V直流电源测试MP8007的基本功能。具体的调试问题建议您在MPSNOW平台提交“在线调试”表单。我们将有技术人员依据您提供的设计资料,在线协助您分析与调试。 MPSNow-为您提供在线调试服务 - 联系方式 (monolithicpower.cn)



是不是MP8007不支持这样使用


您好!“VDD与VSS中加入80V脉冲”是什么协议标准?MP8007不支持80V输入的工作情况。

您好,EV8007-V-00B中第二页有给出网络变压器具体的连接方法,请参考设计原理图进行PoE的供电设计:

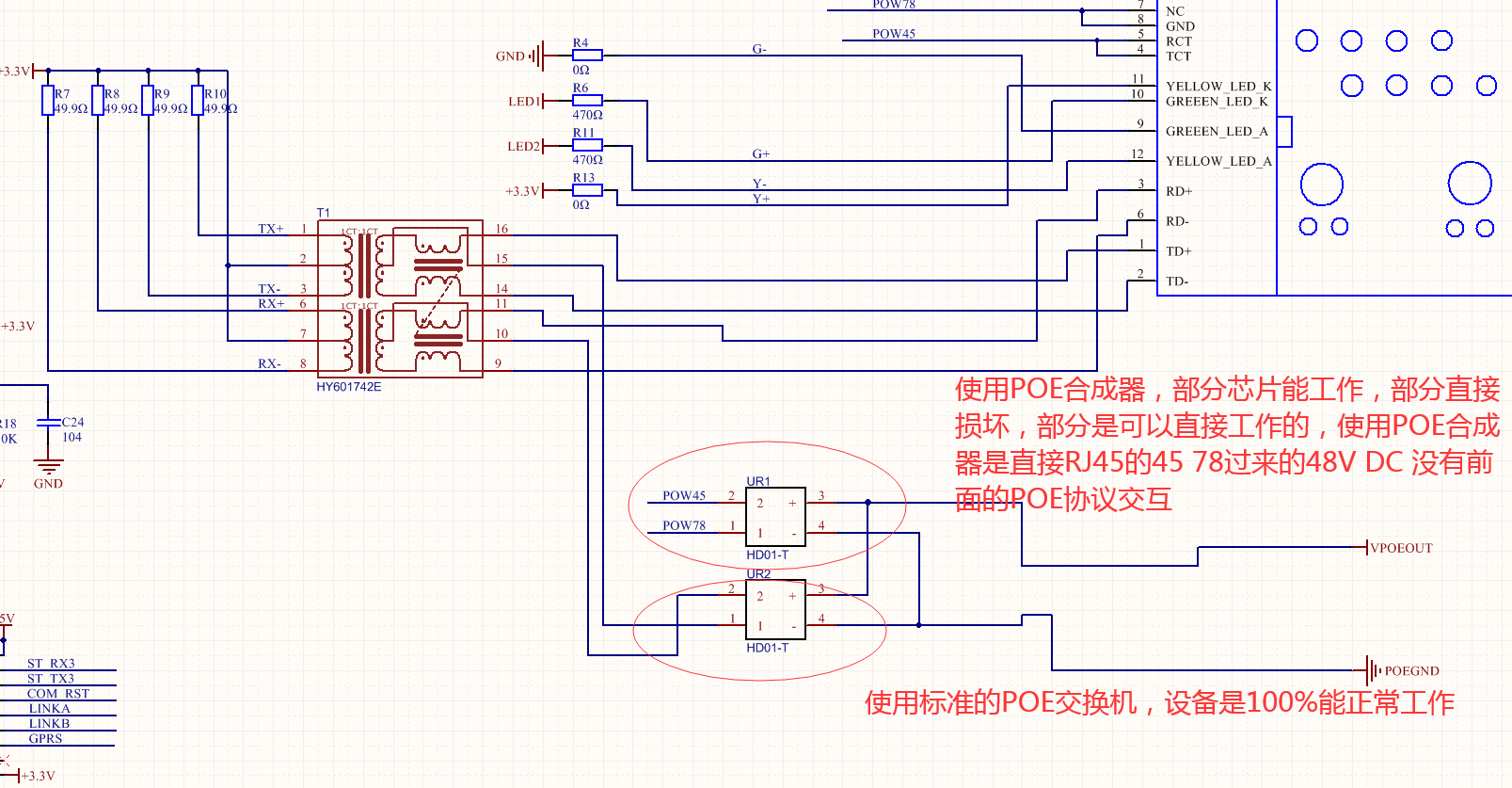

,这个80V是网上买的POE供电设备的上电情况,不知道是不是导致MP8007损坏的原因
