表现为芯片表面出现一个烧焦的小洞 ，SW引脚和VIN引脚短路，应该是内部的MOS管烧毁
之前都没有出现过这个问题 最近接连烧坏芯片 正常情况下负载电流都不到0.5A
实测SW波形和芯片手册基本一致
新手上路 LAYOUT问题可能有点多 不知道是不是有一定关系 但之前也是这个布局基本没有出现过问题
新手上路 LAYOUT问题可能有点多 不知道是不是有一定关系 但之前也是这个布局基本没有出现过问题

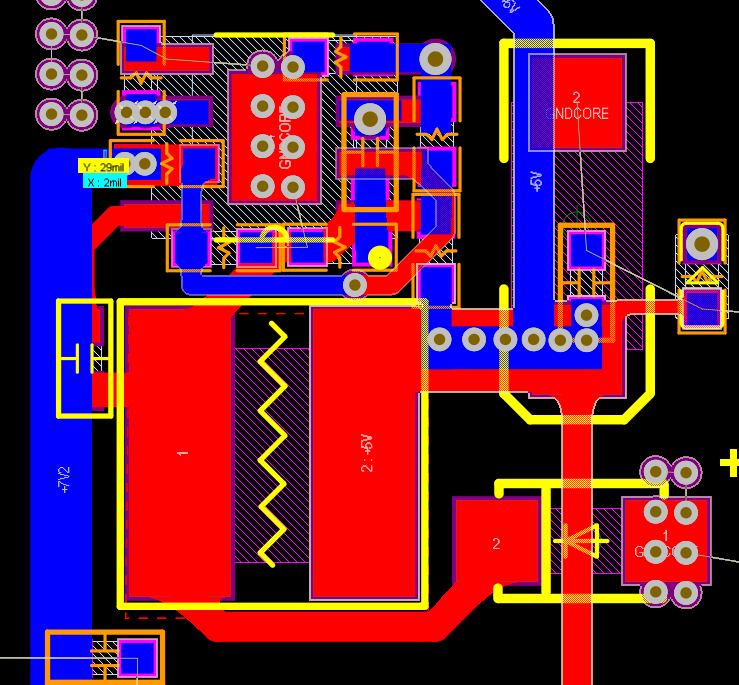

您好，建议按下图进行飞线调试：
（1）输入电容移动至芯片VIN管脚旁边
（2）续流二极管放在电感左侧
（3）输出电容移动至电感下方
（4）输入电容与输出电容和续流二极管最短共地
（5）将电感下方的SW走线割断，SW是开关节点，不建议走长线
（6）FB网络不建议打过孔，以免引入干扰导致芯片误开关
具体PCB设计指导可以参考下方帖子： DCDC基础：PCB布局及注意事项 - 资源中心 - MPS技术论坛 (monolithicpower.cn)
