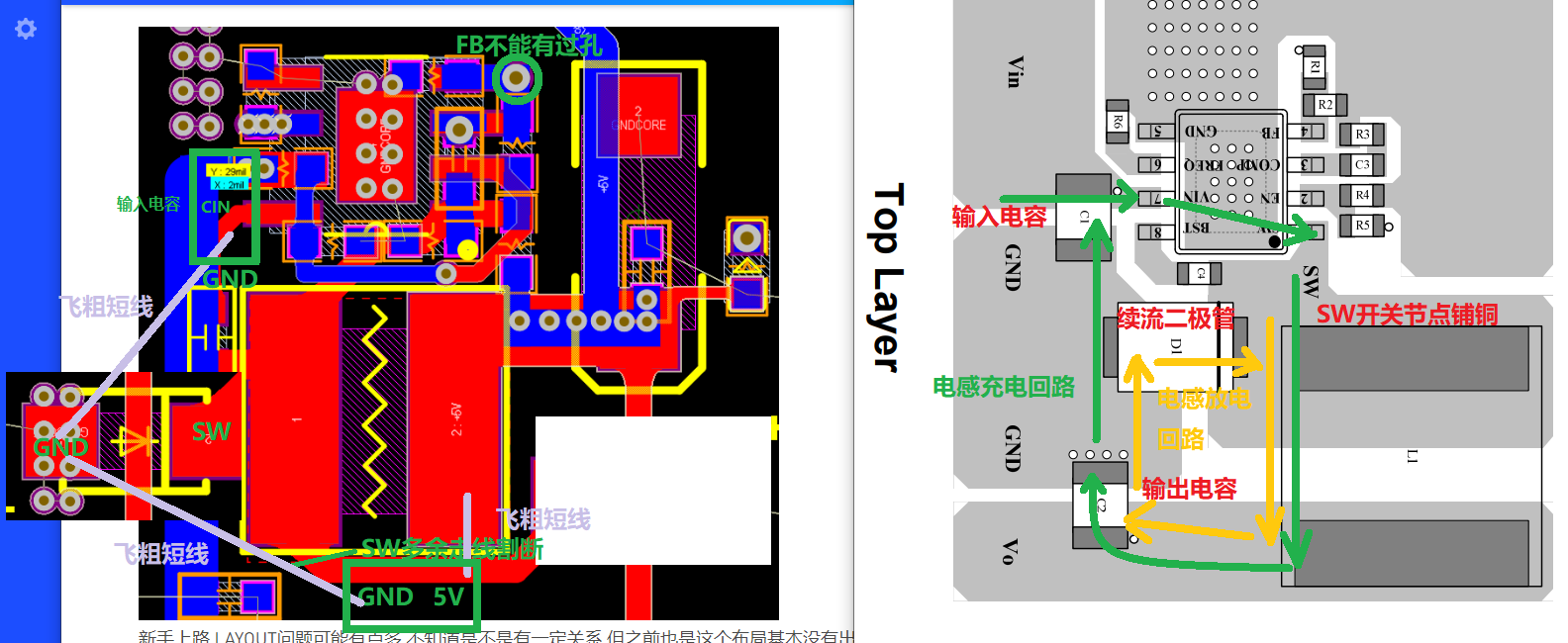

您好，建议按下图进行飞线调试：
（1）输入电容移动至芯片VIN管脚旁边
（2）续流二极管放在电感左侧
（3）输出电容移动至电感下方
（4）输入电容与输出电容和续流二极管最短共地
（5）将电感下方的SW走线割断，SW是开关节点，不建议走长线
（6）FB网络不建议打过孔，以免引入干扰导致芯片误开关
具体PCB设计指导可以参考下方帖子： DCDC基础：PCB布局及注意事项 - 资源中心 - MPS技术论坛 (monolithicpower.cn)
