汽车 DCDC 系统 EMI 优化

各位“攻城狮”朋友们,前两期我们分析了DCDC的EMI噪声源,和怎样选择一颗EMI性能优秀的DCDC,今天让我们来继续讨论:汽车DCDC的系统EMI优化

mps-power-tips-2022-05

点击上图或下方链接可跳转至视频

MPS电源小课堂:汽车DCDC EMI(下)之系统EMI优化 | 视频 | MPS (monolithicpower.cn)

视频文字部分:

针对DCDC的系统EMI设计,通常需要从下面四个方向进行考虑:

  • 原理图
  • EMI滤波器
  • PCB Layout
  • 屏蔽罩设计

但DCDC原理图、EMI滤波器和屏蔽罩的设计都相对比较单一,并且有迹可循,而 PCB的 Layout 则非常考验工程师对EMI的理解。

本期我们会来重点介绍DCDC的 PCB Layout,前面的电源小课堂,我们讲了,共模噪声是由高频电流环 di/dt 和开关节点dv/dt 产生的。

针对 di/dt 的优化

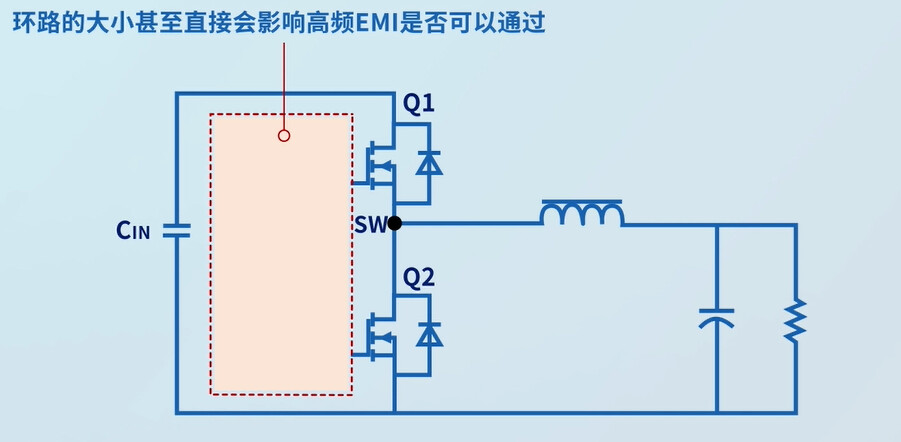

这里我们还是以 Buck 为例,Buck的高频电流环 di/dt 会产生共模噪声,这个环路是由输入电容和两个开关管组成的区域,这个环路的大小,甚至会直接影响EMI是否可以通过,所以针对Buck的Layout首先就是要找到这个高频环路,然后尽量去缩小它。


图1

我们拿常用的同步集成 MOSFET,和非同步集成MOSFET两种 Buck 举例。

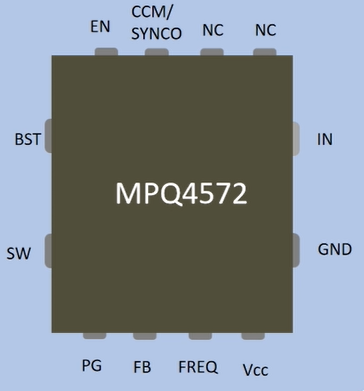

同步的MPQ4572,因为这个芯片设计的时候就考虑了EMI, 刻意将VIN和GND临近设计, 如下图:

图2


图3

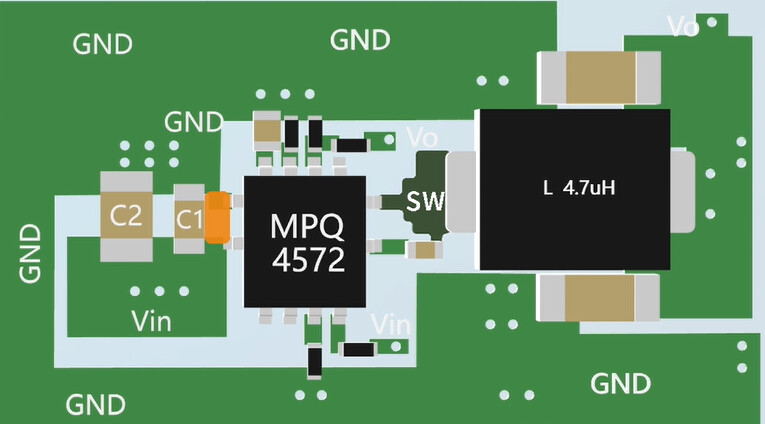

所以layout时,只需要将输入电容尽可能的靠近芯片Vin和GND管脚,高频环路就很容易做到很小。


图4

然后MPQ4572整体布局如上图所示,Layout非常容易将高频电流环路做到很小,所以选择一个管脚分布好的芯片,优化高频环路难度将大大降低。

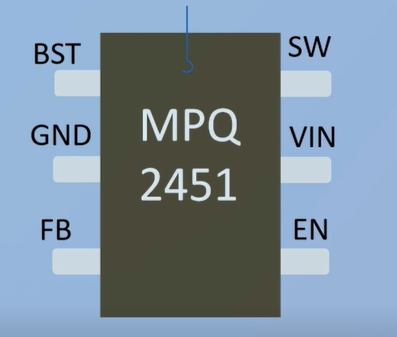

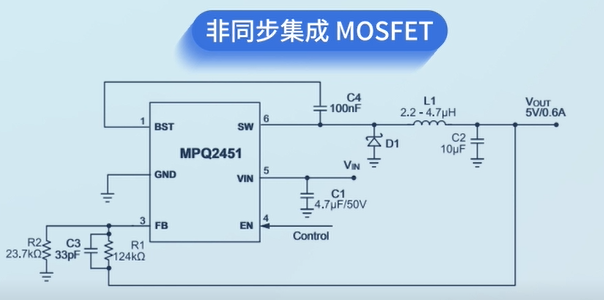

但是很多时候,会用到非同步的方案,这个时候高频环路很容易搞错。例如MPQ2451,芯片只集成了一个MOSFET, 外部还有一个续流二极管。

图5

图6

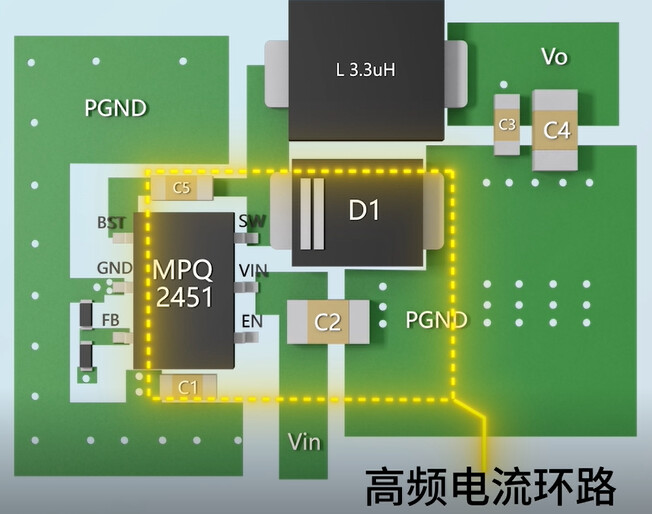

这时,首先还是需要找到高频环路,即输入电容,MOSFET和续流二极管组成的环路。布局时需要将这三个器件靠近,保证Vin->SW->D1->C1 组成的高频环路面积最小。MPQ2451非同步的Buck的整体布局如图所示,是一个比较理想的布局。

图7

注意,非同步的Buck,很容易将高频电容C1摆到下面这个位置,这个时候高频环路面积将大幅度增加:


图8

针对 dv/dt 的优化

针对dv/dt的噪声,有没有办法通过Layout来减小呢?其实也是有的。dv/dt 的共模噪声,会跟开关节点对大地的寄生电容Cp有关, 这个寄生电容越大,dv/dt 产生的共模噪声就越大,越容易产生EMI问题。


图9

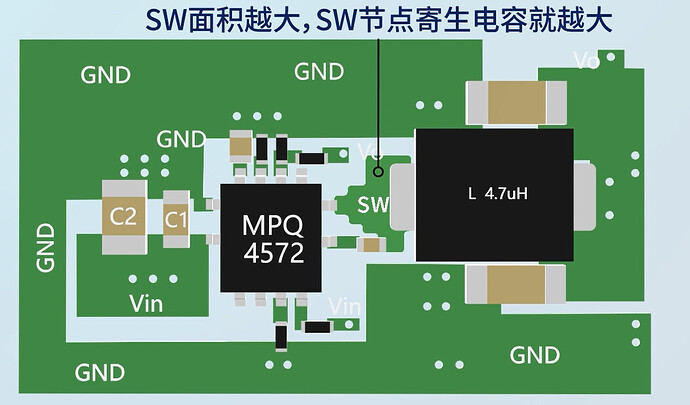

在PCB Layout时,开关节点SW的面积会对寄生电容产生影响,SW面积越大,SW节点寄生电容就越大,所以Layout时需要将SW的面积尽可能的做小。


图10

PCB Layout 铺地设计

那么高频环路和开关节点的面积都做到优化后,是不是EMI性能就一定很好呢?

答案是否定的,做到这两点是前置条件,设计Layout时还需要考虑整体的布局和铺地的设计。这里我们拿一个常用的长方形外形结构来看,线束和接插件在左边,考虑一个四层板的设计。

第一层,

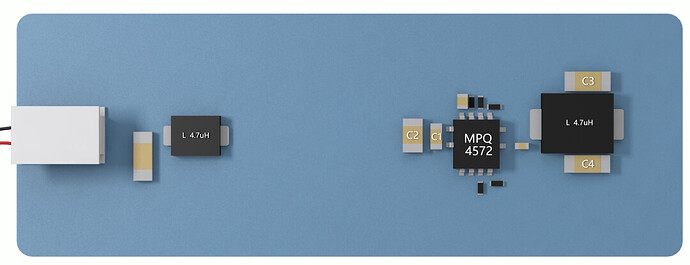

DCDC最小系统和滤波器可以放在同一层,DCDC要远离接插件,输入滤波器尽量靠近接插件,并且远离DCDC,如果有条件的话,可以将滤波器放在板子背面。


图11

DCDC远离输入连接器和滤波器,是为了避免DCDC 近场磁场干扰滤波器,甚至直接耦合到输入线束上产生EMI问题。

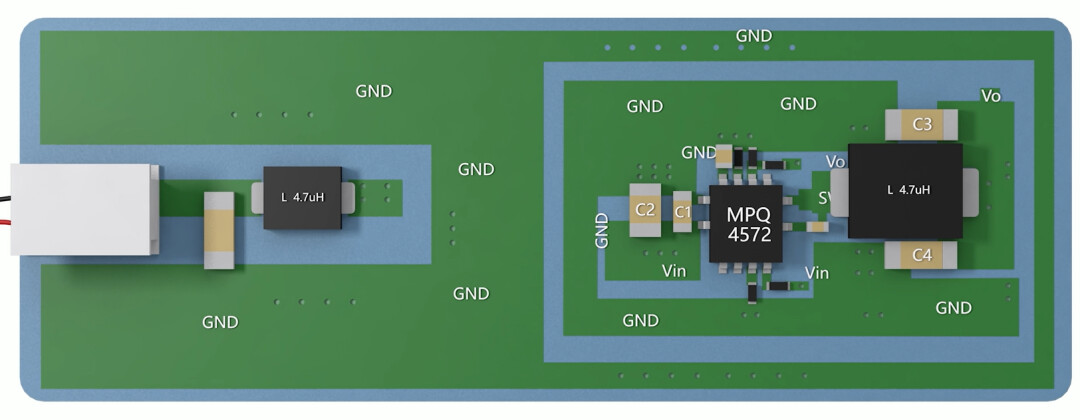

整体的布局设计好后,需要考虑铺地的设计了。在第一层的铺地设计,我们建议DCDC最小系统的地不要跟板子大地直接铺满,用禁止布线的虚线隔开,因为DCDC的地比较脏,直接大面积铺地,可能会干扰板子的整个地, DCDC 的地则可以通过过孔连接到下面的地。


图12

第二层,

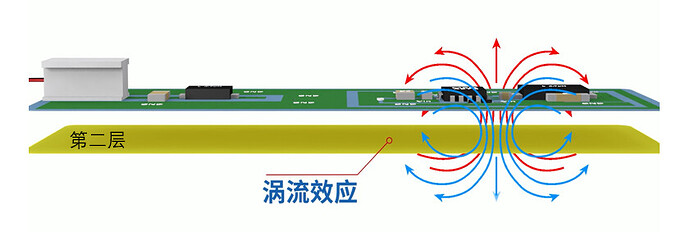

第二层的铺地非常重要,我们叫屏蔽地,这一层地建议用完整的地,尽量不要走线。这是因为,虽然DCDC高频环路已经优化到最小,但还是会产生磁场。

第二层完整的地,会由于涡流效应产生相反的电磁场,可以抵消高频环路电磁场,从而减小高频磁场对外耦合的可能性。


图13

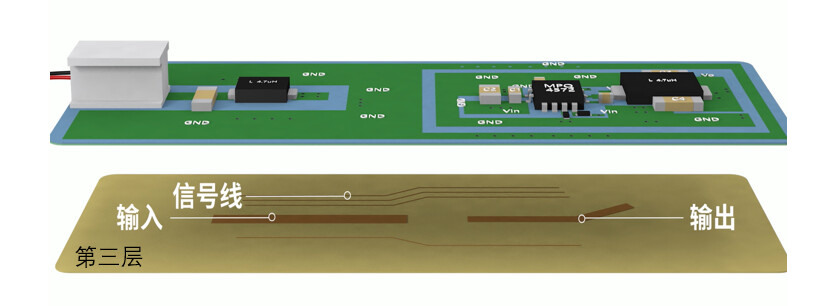

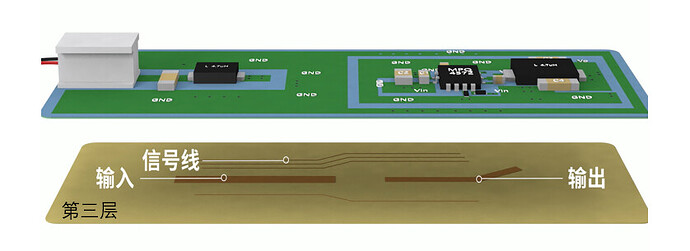

第三层,

这一层可以走一些线,例如一些信号线,和输入输出的走线。


图14

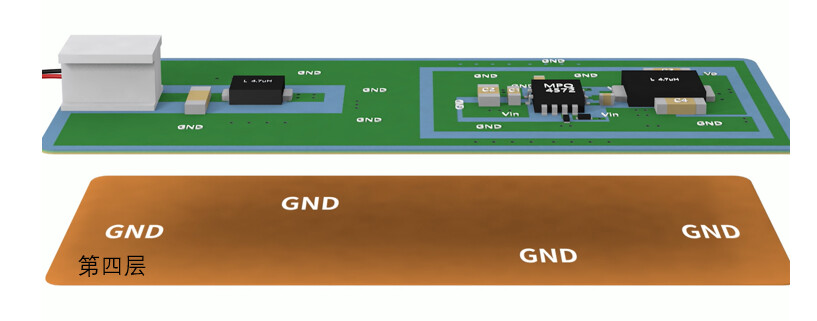

第四层,

同样建议用完整的GND,因为第三层有一些走线可能会有噪声,这一层完整的GND可以起到一定的屏蔽作用。


图15

综合以上的布局,从源头上,减小了di/dt,dv/dt,避免了近场的磁场耦合,同时也可以利用屏蔽地来减小di/dt。

通过以上的电源小课堂,相信大家对DCDC 的EMI 系统设计特别是Layout的设计有了一定的理解。

那么,到目前为止,我们三期针对DCDC EMI的小课堂就讲完了,希望对大家针对DCDC的选型,以及EMI理解与应用有所帮助。更多关于电源的小知识,欢迎大家持续关注电源小课堂。
