Buck是一种降压拓扑，在现代社会有着及其广泛的应用。本系列将从应用角度，介绍buck变换器的基本工作原理及相关概念。了解基本原理，可更快解决实际应用中遇到的问题。
基本拓扑：
一般在应用中，称呼Q1为上管，Q2为下管。在一个周期内，有两个工作阶段：
一、上管Q1导通时，下管Q2关断，等效电路如下。此时，输入源给电感L储能同时给输出提供能量，电感电流逐渐上升。
二、上管Q1关断时，下管Q2导通，等效电路如下。此时，电感上存储的能量释放给输出端，电感电流逐渐下降。两个阶段不断交替，完成电压转换。
上管Q1导通时间与开关周期的比值称之为占空比D

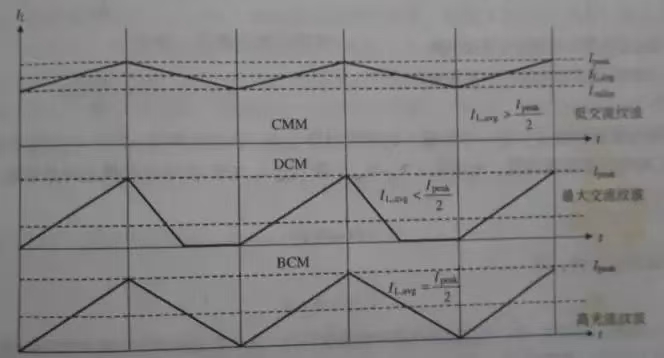

在buck电路中，重载时一般都工作在CCM（电流连续模式），有如下关系：
电感电流的波形为三角波，其平均值等于输出电流，峰峰值大小可按照下面的公式计算：
SW（Q1，Q2，L的连接点）的波形为方波，幅值为输入电压Vin
主要波形如下图：
