本用例将介绍 MPS 高度集成的窄电压直流 (NVDC) 降压充电器IC在智能家居设备中的应用。

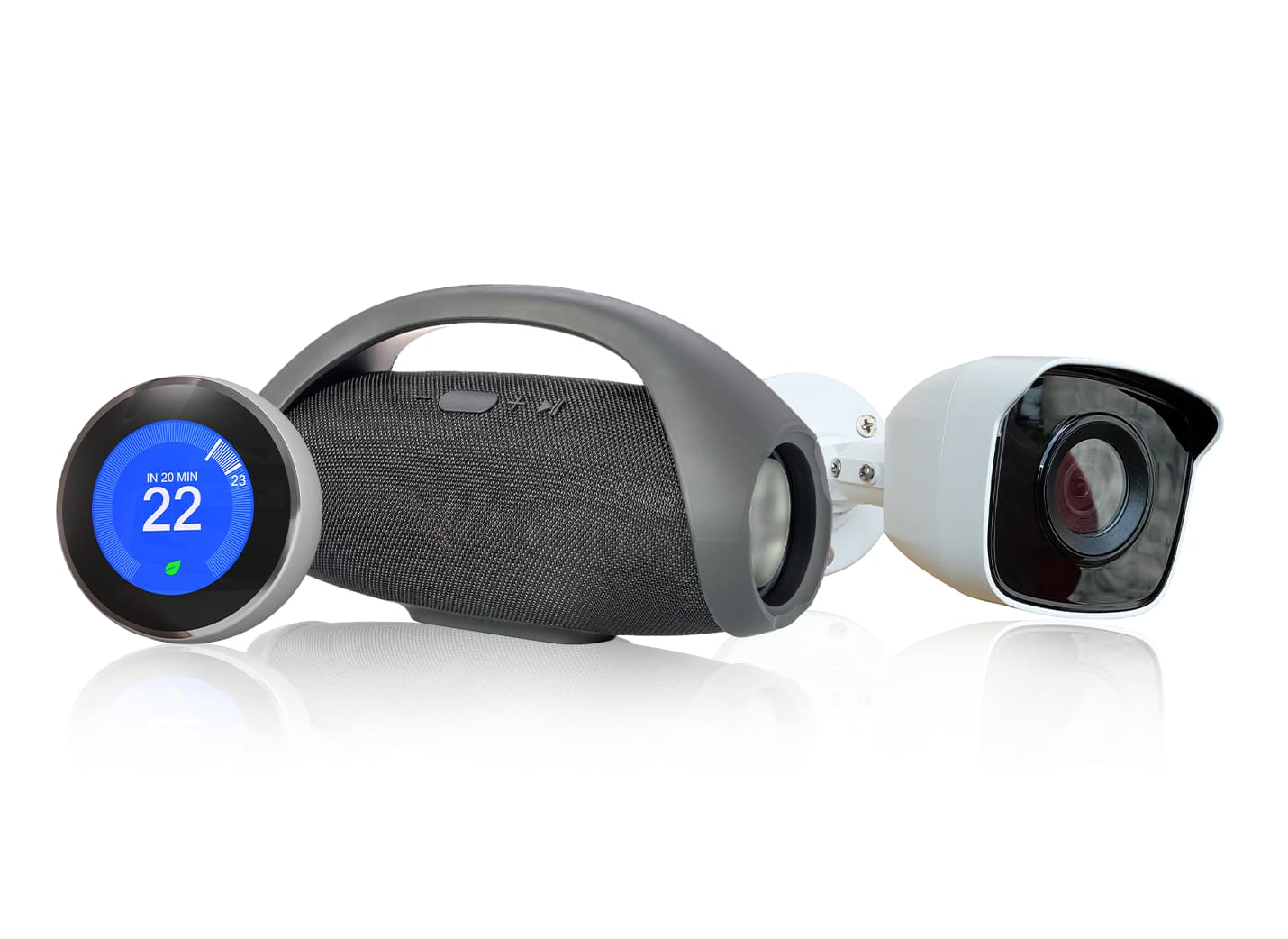

智能家居随着无线家用电器的日渐普及而不断兴起，它集成了各式各样的联网设备，例如智能恒温器、警报器、智能扬声器和门铃，以及联网摄像头等，用来实现家居的自动化、监控与能源管理功能。这些设备均由集中式系统控制并调节，因此保持稳定的电源非常重要。
联网智能家居设备中通常会内置电池组。这样，在交流电源发生故障时就可以采用备用电池供电。如果电池完全放电，插入输入源将即刻向集中式系统供电。智能家居设备常常采用USB Type-C 充电器。
MP2722是一款符合 USB Type-C 1.3 标准的5A开关模式电池充电器IC，专为单节锂离子或锂聚合物电池而设计。如果设备连接了输入源，但系统电压 (VSYS) 却降至低于电池电压 (VBATT) ，这说明系统负载较重； MP2722 提供的补充模式能让降压变换器和电池为系统供电。此外，MP2722 还集成了配置通道 (CC) 控制器，并支持USB BC1.2，因此可简化应用设计。
总体而言，MP2722 的低阻抗电源路径提升了电池充电效率并延长了放电期间的电池寿命。
总体而言，MP2722 的低阻抗电源路径提升了电池充电效率并延长了放电期间的电池寿命。它采用小尺寸 QFN-22 (2.5mmx3.5mm) 封装。
MP2722 还具备以下功能：
- 全集成 CC 控制器，具有双角色电源 (DRP) 模式和自主/手动模式
- 支持Try.SNK 和 Try.SRC 模式
- 支持USB BC1.2标准和非标适配器
- 26V 可耐受输入电压(VIN)
- 通过串行接口可配置 80mA 至 5A 充电电流(ICC)
- 通过串行接口可配置 100mA 至 3.2A 输入电流限(IIN_LIM)
- 具有最小 VIN 环路，可实现最大适配器功率跟踪
- 全面的安全特性：
- 全定制 JEITA 配置文件
- 额外负温度系数 (NTC) 热敏电阻输入
- 60°C 至 120°C芯片温度调节
- 看门狗安全定时器
- 用于充电参数的可锁定寄存器
- 750kHz 至 1.5MHz 可调开关频率(fSW)
- 集成运输模式和复位模式的 15mΩ 低导通电阻(RDS(ON))电池 MOSFET
- 运输模式下具有8.5μA 超低电池放电电流
- 低至 30mA 的截止电流设置，适用于可穿戴应用
- 用于灵活配置系统参数并提供状态报告的串行接口
- 用于源模式和 USB On-The-Go (OTG) 的可调升压变换器：
- 高达 3A的可配置输出电流(IOUT)限制环路
- 输出过流保护 (OCP)
- 能够为高达 2mF 的大电容负载供电
- 5V 至 5.35V 可调输出电压(VOUT)
- 精度：
- ±0.5% 电池调节电压(VBATT_REG)
- ±5% ICC
- ±5% IIN_LIM
- 实现快充的远程电池检测
- 升压模式下具有 ±2% 输出调整率
如需了解更多信息，请浏览MPS的单电池充电器IC系列产品。
